Okrągły Wyświetlacz TFT IPS 1,28″ GC9A01 240x240px SPI czarny

Moduł z okrągłym wyświetlaczem TFT o przekątnej 1,28″ i rozdzielczości 240 x 240 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów.

Wyjątkowy kształt sprawia, że idealnie nada się do projektów typu wearables, czyli zegarki itp. Z jego pomocą stworzysz również piękne wskaźniki do pojazdów, czy Home Automation.

Płytka PCB modułu w tej wersji jest większe niż wyświetlacz. Dzięki temu znalazło się miejsce na otwory montażowe.

Szkło wyświetlacza jest matowe, więc nie odbija światła, które mogłoby uniemożliwiać odczyt.

Kontroler i biblioteki

Wyświetlacz posiada wbudowany kontrolerowi GC9A01. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit TFT.

Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

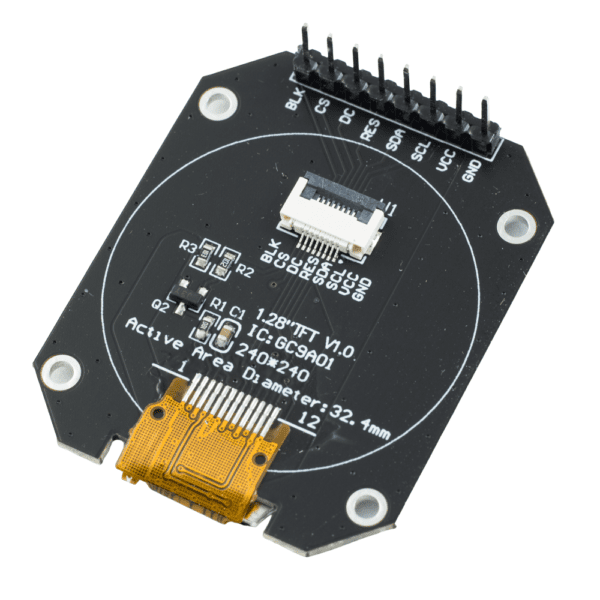

Elementy wyświetlacza

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy szkła w transporcie.

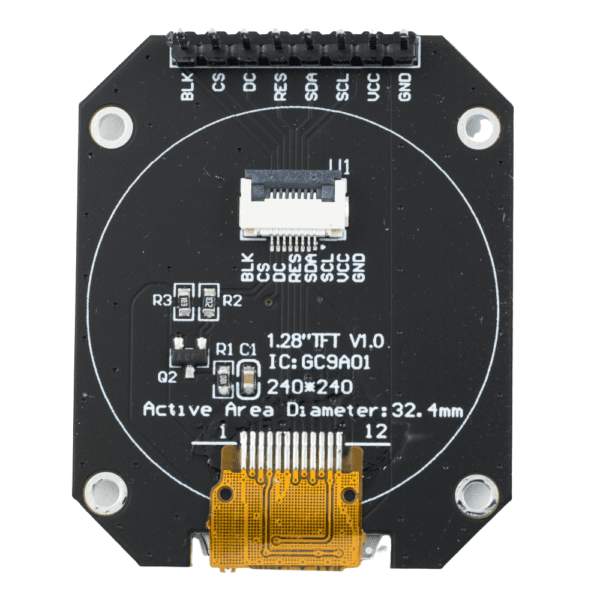

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.

Moduł w tej wersji posiada dodatkowe złącze taśmy FFC do podłączenia się do mikrokontrolera. Usuwając goldpiny można zaoszczędzić na miejscu.

Podłączenie do Arduino – UWAGA

Wyświetlacz działa na napięciu 3,3V! Posiada wbudowany stabilizator 3,3V na liniach zasilających. Linie SPI są wyprowadzone bezpośrednio i działają z logiką 3,3V. Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter napięć. Znajdziesz go TUTAJ.

Parametry Wyświetlacza dotykowego TFT LCD 1,28″

• Techologia: TFT IPS
• Przekątna: 1,28″
• Sterownik LCD: GC9A01
• Interfejs: SPI
• 65 536 kolorów, RGB
• Rozdzielczość: 240 x 240 pikseli
• Obszar pikseli: okrąg o średnicy 32,4 mm
• Podświetlenie LED
• Jasność podświetlenia: 400 cd/m2 (nits)
• Napięcie zasilania LCD: 3,3 V
• Napięcie pinów komunikacyjnych: 3,3 V
• Napięcie LED: 3,3 V
• Temperatura pracy: -20 ÷ 70°C
• Wymiary: 45,5 x 38 x 11,5 mm
• Goldpiny LCD wlutowane
• Złącze taśmy FFC
