Okrągły Wyświetlacz TFT IPS 1,28″ GC9A01 240x240px z czytnikiem kart pamięci

Okrągły Wyświetlacz TFT IPS 1,28″ GC9A01 240x240px z czytnikiem kart pamięci

29,69  z VAT

Cena netto: 24,14

16 w magazynie

Zdobądź 2969 Punktów za ten produkt.

Okrągły wyświetlacz TFT o przekątnej 1,28″ i rozdzielczości 240 x 240 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów. Płytka PCB modułu w tej wersji docięta jest pod kształt wyświetlacza.  Moduł posiada złącze na  kartę micro SD. Dostępne biblioteki i przykłady pod Arduino.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Okrągły Wyświetlacz TFT IPS 1,28″ GC9A01 240x240px z czytnikiem kart pamięci

Okrągły wyświetlacz TFT

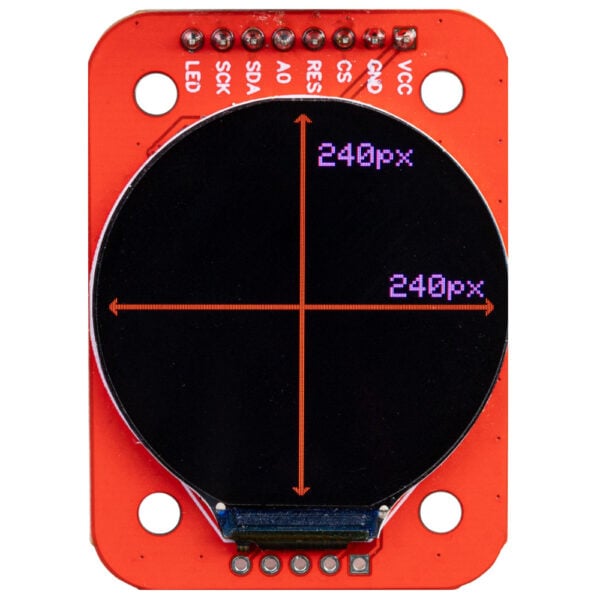

Moduł z okrągłym wyświetlaczem TFT o przekątnej 1,28″ i rozdzielczości 240 x 240 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów.

Wyjątkowy kształt sprawia, że idealnie nada się do projektów typu wearables, czyli zegarki itp. Z jego pomocą stworzysz również piękne wskaźniki do pojazdów, czy Home Automation.

Szkło wyświetlacza jest matowe, więc nie odbija światła, które mogłoby uniemożliwiać odczyt.

Moduł posiada złącze na kartę micro SD. Dzięki niemu skorzystasz w większej ilości grafik i fontów na wyświetlaczu. Na karcie SD możesz również trzymać różne pomiary, logi z działania itp.

Okrągły wyświetlacz TFT

Kontroler i biblioteki

Wyświetlacz posiada wbudowany kontrolerowi GC9A01. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit TFT.

Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

Okrągły wyświetlacz TFT

Slot na kartę pamięci

Do budowy ładnego interfejsu będziesz potrzebował przygotowanych grafik. Gdzie je przechować? Na module znajduje się złącze dla karty micro SD. Komunikacja z kartą pamięci również odbywa się przez interfejs SPI. Mikrokontrolery nie mają wystarczająco pamięci na przechowywanie dużej ilości pięknych obrazów do budowy interfejsu użytkownika (GUI). Karta pamięci wiele ułatwia.

Okrągły wyświetlacz TFT

Elementy wyświetlacza

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy szkła w transporcie.

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.

Podłączenie do Arduino – UWAGA

Wyświetlacz działa na napięciu 3,3V! Posiada wbudowany stabilizator 3,3V na liniach zasilających. Linie SPI są wyprowadzone bezpośrednio i działają z logiką 3,3V. Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter poziomów logicznych.

Okrągły wyświetlacz TFT

Specyfikacja techniczna

🖥️ Wyświetlacz graficzny: TFT IPS 1,28″
📐 Rozdzielczość: 240×240 px
📟 Sterownik LCD: GC9A01
🔌 Interfejs: SPI
🎨 Kolory: 65K, RGB
💡 Podświetlenie: LED
💡 Jasność podświetlenia: 400 cd/m² (nits)
🔋 Napięcie zasilania LCD: 3,3 V
🔋 Napięcie pinów komunikacyjnych: 3,3 V
🔋 Napięcie LED: 3,3 V
💾 Slot na kartę micro SD
🌡️ Temperatura pracy: -20 ÷ 70°C
📏 Wymiary: 50 x 36 x 5 mm
⚖️ Waga: 8 g
📏 Obszar pikseli: okrąg o średnicy 32,4 mm
🪛 Goldpiny LCD do wlutowania

PRZYDATNE LINKI

🧷 Dokumentacja kontrolera GC9A01 oferuje szczegółowe informacje na temat obsługi i programowania wyświetlacza.
🧷 Przykładowy kod na ESP32 pozwoli na szybkie uruchomienie wyświetlacza.
