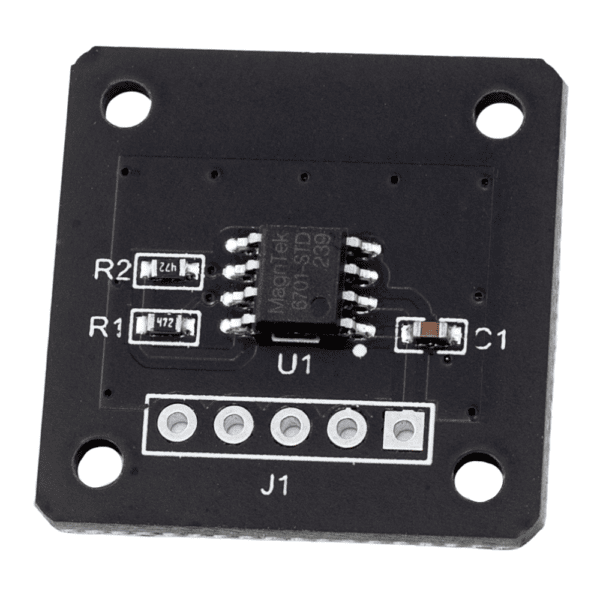

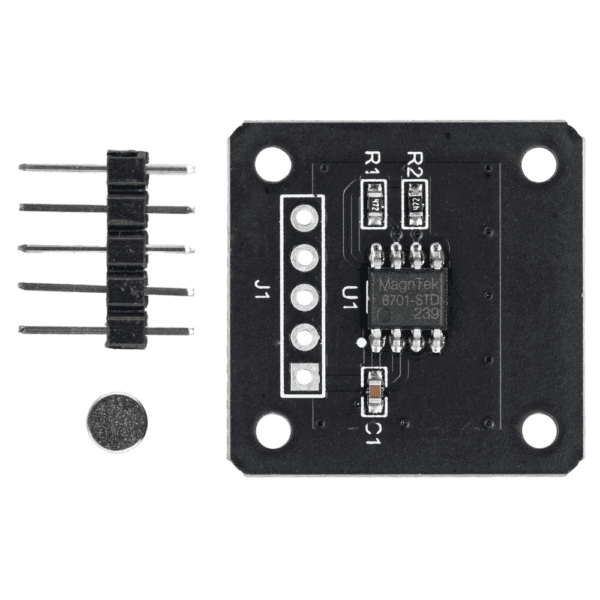

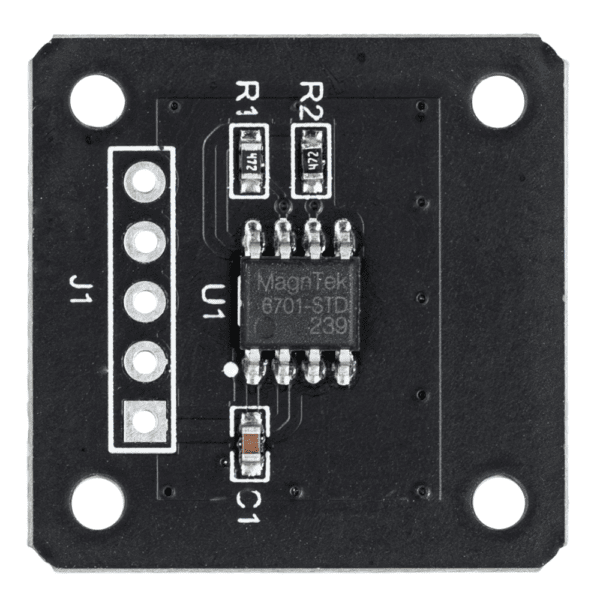

MT6701 magnetyczny enkoder

Moduł z układem MT6701 – innowacyjny czujnik kąta obrotu, wykorzystujący zaawansowaną technologię magnetycznej indukcji. Wysokiej klasy czujnik firmy MagnTek, działający przy użyciu efektu Halla.

MT6701 precyzyjnie wykrywa składową pola magnetycznego prostopadłą do powierzchni chipa. Umożliwia to pomiar obrotu o kąt od 0° do 360°. Pomiar jest bezkontaktowy z wykorzystaniem prostego magnesu.

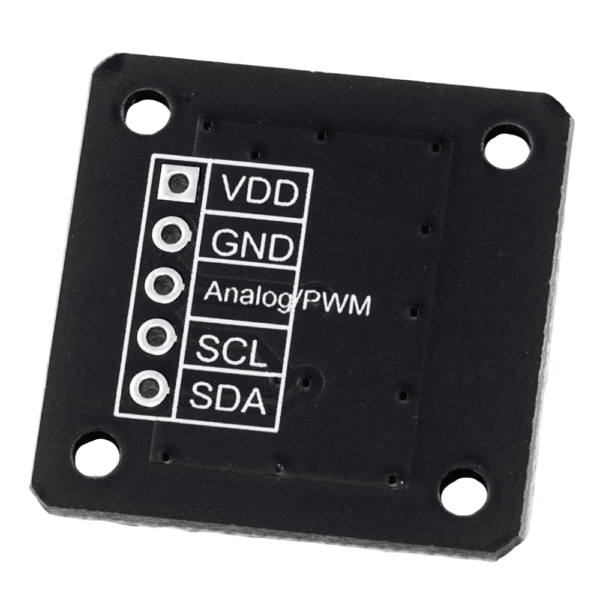

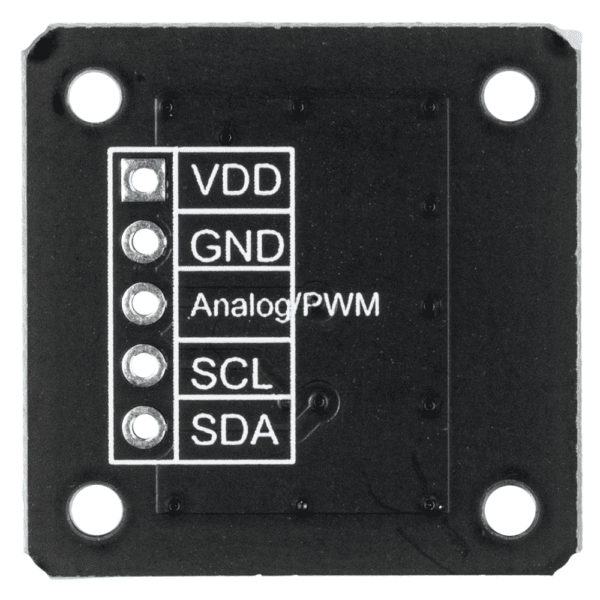

Pomiar w rozdzielczości do 14-bitów. Odczyt przy użyciu jednego z interfejsów: I2C, SSI, PWM, Analog.

Kluczowe Cechy i Zalety:

1. Pomiar Kąta Bezkontaktowy: Technologia Halla zapewniająca bezwzględny pomiar kąta w zakresie 0° do 360°.
2. Wysoka Precyzja: Typowa wartość odchylenia liniowości <±1°, przy pełnym zakresie temperatur <±1.5°.
3. Szybka Reakcja: Opóźnienie odpowiedzi wynosi tylko 5 μs, obsługując do 55 000 obrotów/min.
4. Wielofunkcyjność Interfejsów: Obsługa I²C/SSI dla odczytu danych kątowych 14-bit oraz 12-bitowego wyjścia PWM/analogowego.
5. Elastyczność Wyjścia: Przyrostowe wyjście ABZ i UVW, z możliwością dostosowania rozdzielczości i polaryzacji.
6. Funkcja Wykrywania Naciśnięcia: Specjalne wyjście do wykrywania zmian odległości między magnesem a chipem.
7. Trwała Pamięć: Wbudowany EEPROM z możliwością ponad 1000 powtórzeń programowania.

Zastosowanie:

Idealny dla zaawansowanych aplikacji w robotyce, automatyce przemysłowej, precyzyjnych systemach pomiarowych oraz wszędzie tam, gdzie wymagana jest wysoka precyzja i niezawodność pomiarów kątowych np. w silnikach.

.
