Motor Shield kompatybilny z ESP8266 NodeMCU v3 L293D adapter

Name: Motor Shield kompatybilny z ESP8266 NodeMCU v3 L293D adapter - Sklep msalamon
SKU: EVB-00033
Price: 10.69 PLN
Availability: InStock

Motor Shield kompatybilny z ESP8266 NodeMCU V3 to moduł rozszerzający, umożliwiający zdalne sterowanie silnikami DC lub silnikiem krokowym przez WiFi. Wykorzystuje układ L293D do kontroli kierunku oraz prędkości obrotów. Umożliwia zasilanie silników i NodeMCU z jednego źródła.

10,69 zł z VAT

Cena netto: 8,69 zł

43 w magazynie

Zdobądź 1069 Punktów za ten produkt.

Korzyści

30 dni na zwrot
Od 300 zł wysyłka gratis
Wysyłka z Polski w 24h
Wsparcie inżyniera

Pytanie do produktu

Dodaj do Schowka

Płatność & Wysyłka

Kategorie: Adaptery PCB, Akcesoria, Płytki deweloperskie, Płytki prototypowe, Shieldy

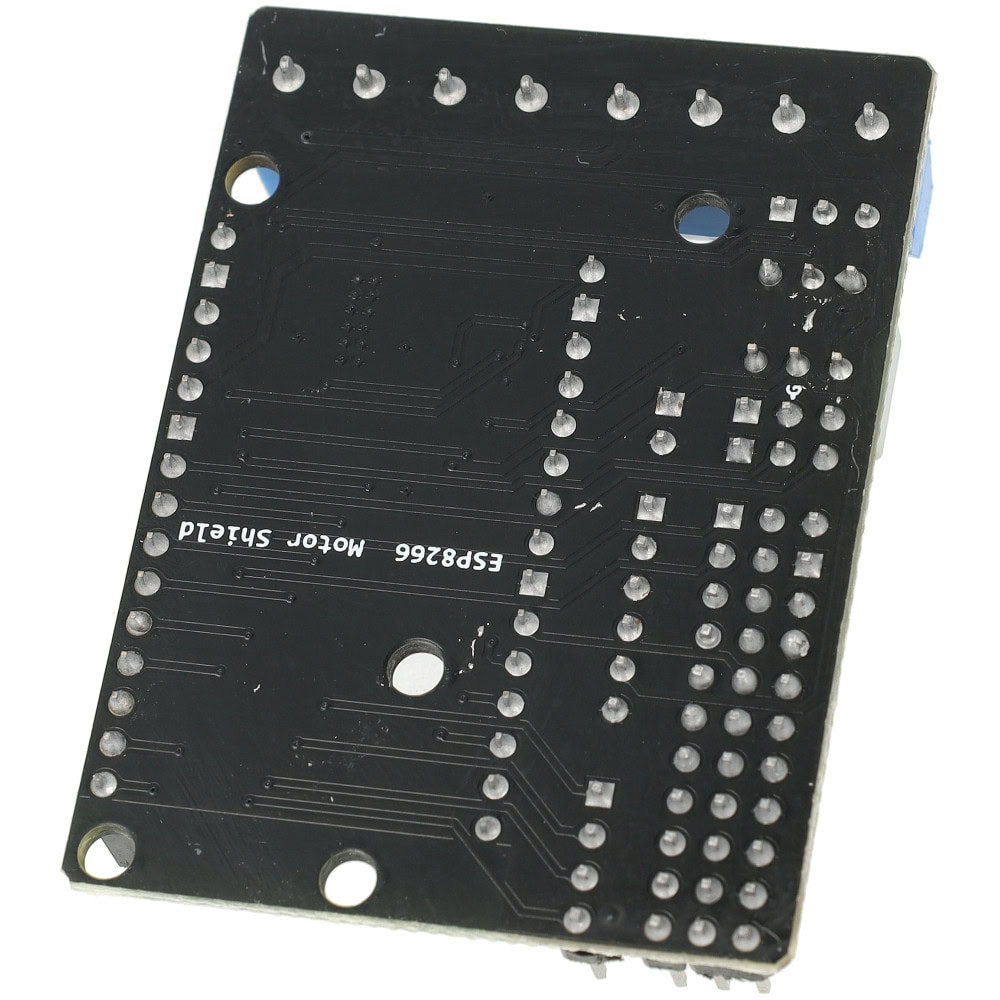

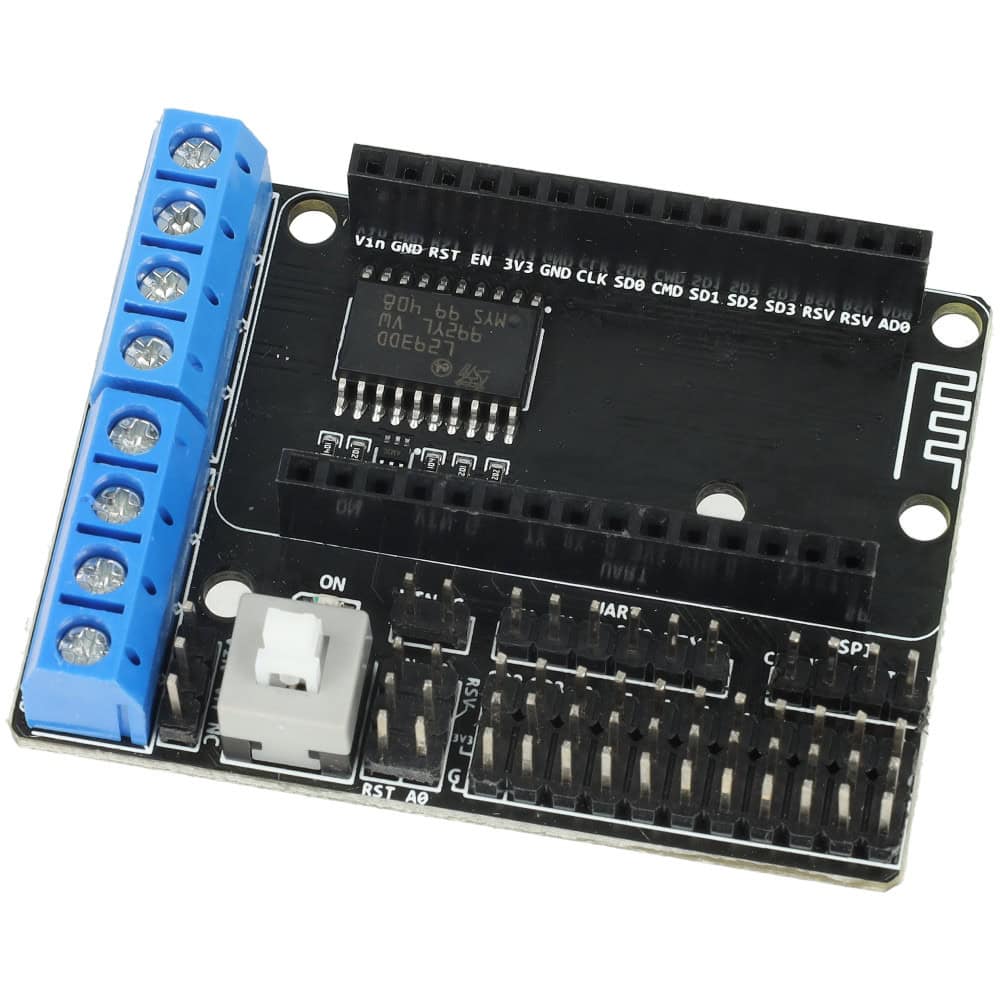

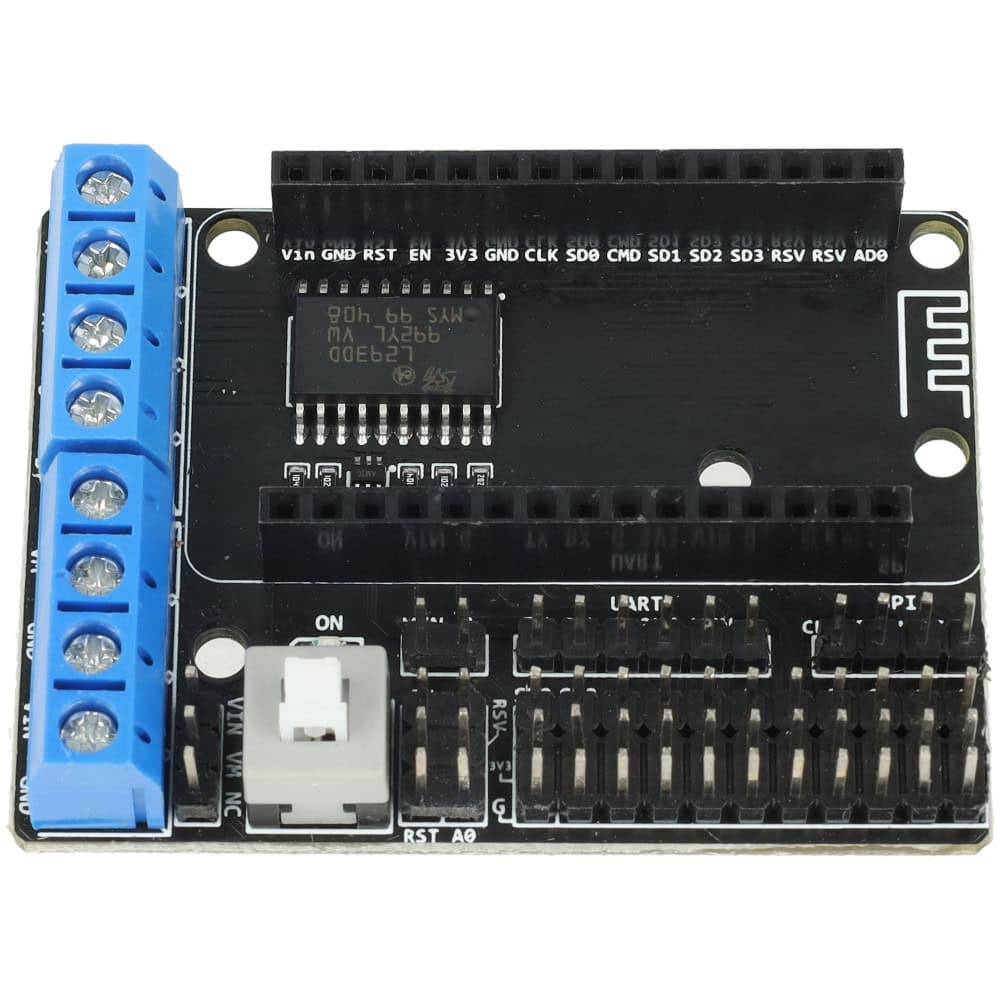

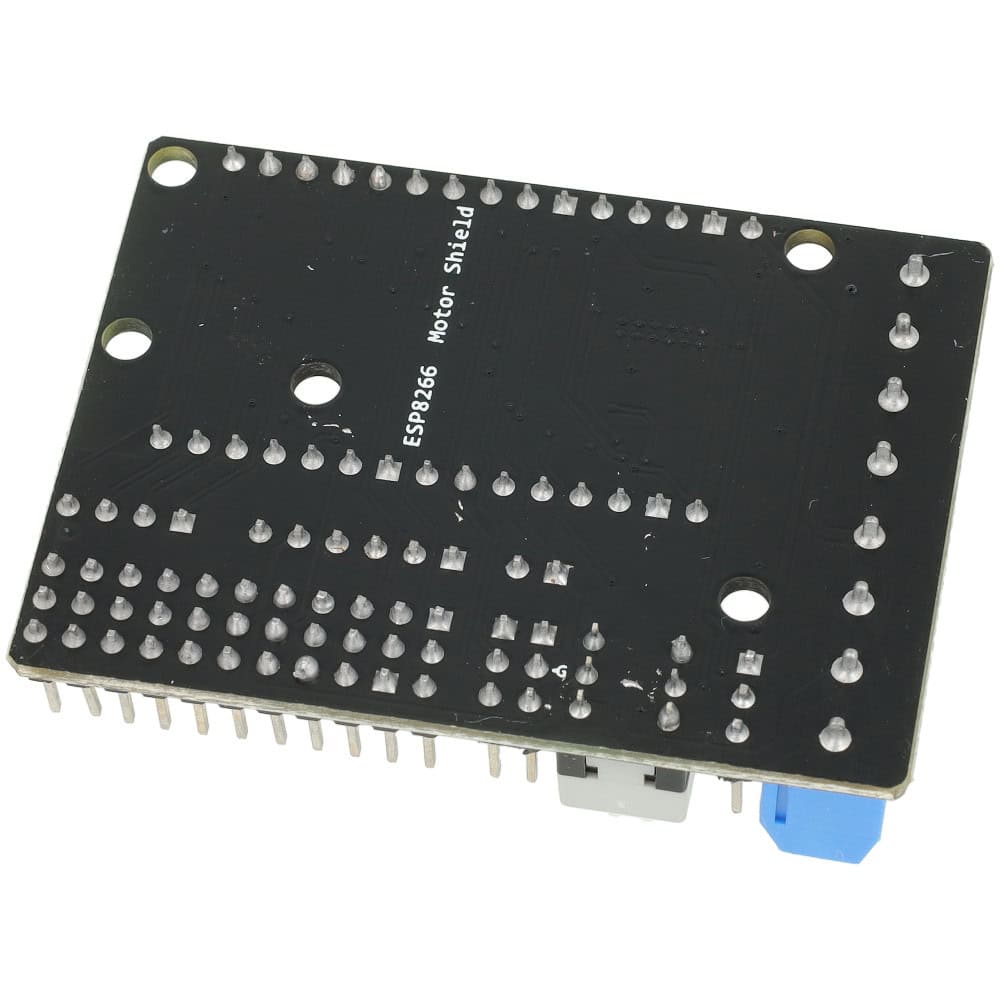

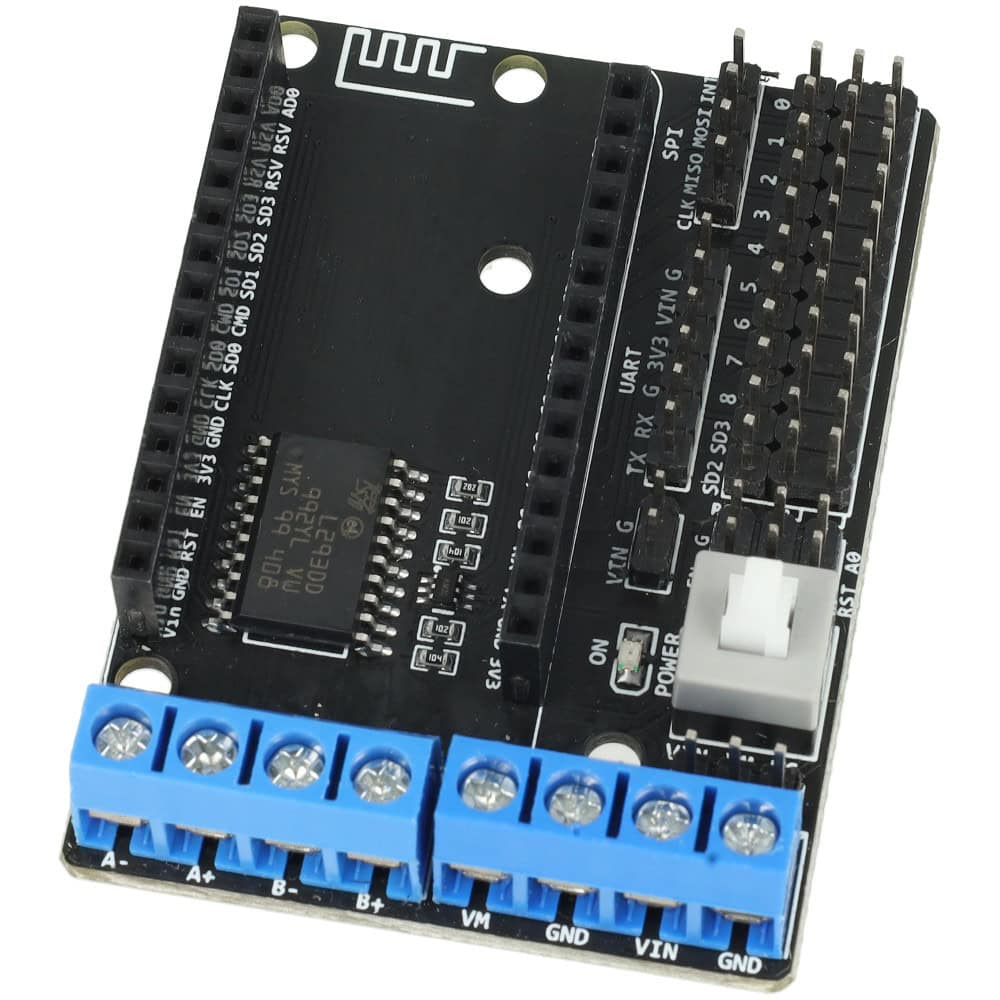

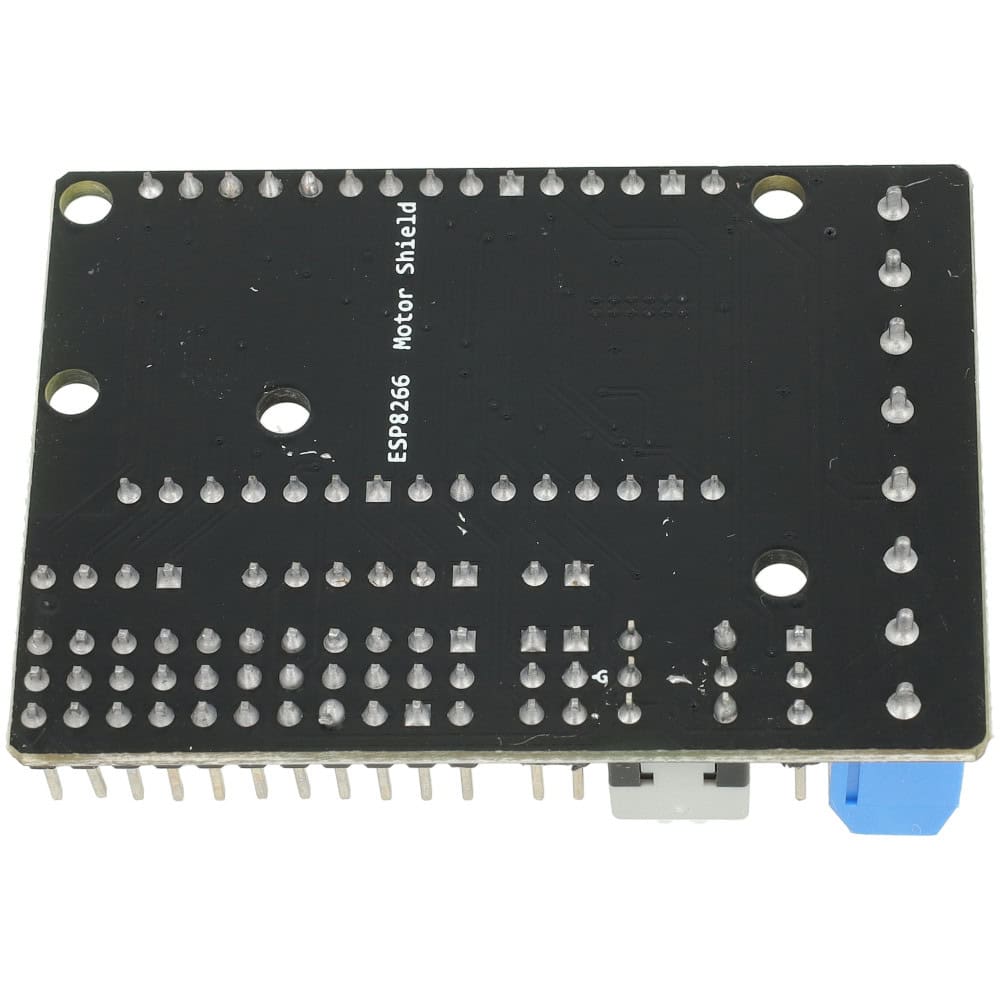

Motor Shield kompatybilny z ESP8266 NodeMCU v3 L293D adapter

Motor Shield to rozszerzenie umożliwiające zdalne sterowanie silnikami DC lub silnikiem krokowym za pomocą połączenia WiFi.

Moduł współpracuje z popularnym NodeMCU V3, a jego głównym układem sterującym jest L293D, który zapewnia efektywne sterowanie kierunkiem i prędkością obrotów silników.

Umożliwia zasilanie z jednego źródła zarówno silników, jak i modułu NodeMCU.

Główne cechy produktu

✅ Kompatybilność
Motor Shield jest dedykowany do pracy z popularnym modułem ESP8266 NodeMCU V3, co gwarantuje stabilne działanie i prostą konfigurację.

⚙️ Sterowanie
Moduł obsługuje jednocześnie dwa silniki prądu stałego lub jeden silnik krokowy, zapewniając kontrolę prędkości i kierunku obrotów.

🔋 Elastyczne zasilanie
Możliwość zastosowania jednego wspólnego źródła zasilania dla silników i sterownika lub dwóch osobnych obwodów zasilających.

💡 Wbudowany układ L293D
Sprawdzony sterownik mostka H umożliwia efektywne sterowanie obciążeniem do 600 mA na kanał.

🔧 Prosta integracja z NodeMCU
Złącza PWM i kierunku (Dir) są przypisane do konkretnych pinów D1, D2, D3, D4, co ułatwia podłączenie i sterowanie.

Specyfikacja techniczna

🛠️ Typ: Motor Shield / Nakładka / Adapter
🔌 Napięcie zasilania silników (VM): 4,5 ~ 36 V
⚡ Napięcie zasilania NodeMCU (VIN): 4,5 V ~ 9 V
🔗 Złącze shortcut (zwora VM/VIN): możliwość zasilania silników i układu z jednego źródła
⚡ Prąd roboczy na kanał: ≤ 600 mA
💪 Maksymalny prąd chwilowy: ≤ 1,2 A
🔥 Maksymalna moc rozpraszania: 4 W (przy T = 90°C)
⚙️ Napięcie wejściowe sygnału sterującego:
Poziom wysoki (H): 2,3 V – 3,3 V
Poziom niski (L): 0,3 V – 1,5 V
⚙️ Przypisanie pinów:
Silnik A: D1 (PWM), D3 (kierunek)
Silnik B: D2 (PWM), D4 (kierunek)

UWAGA

Ten Motor Shield jest kompatybilny wyłącznie z poniższymi wersjami płytek ESP8266 NodeMCU V3:
🔹 NodeMCU V3 CP2102 z ESP8266 i 4 MB Flash
🔹 NodeMCU V3 CH340G z ESP8266 i 4 MB Flash

Nie jest kompatybilny z innymi wersjami płytek ESP8266 oraz z układami ESP32.
