Moduł przekaźnika 1 kanał 5V
5,97 zł z VAT
Cena netto: 4,85 zł
1-kanałowy moduł z przekaźnikami elektromagnetycznymi. Zasilanie modułu i przekaźników 5 V. Maksymalne obciążenie 10 A. Złącza ARK dla styków roboczych. Współpracuje z AVR, ARM, Arduino, STM32.
383 w magazynie
Zdobądź 549 Punktów za ten produkt.Nasze gwarancje
- Zamów do 14:00. Dostawa następnego dnia.
- 30 dni na zwrot
- Od 200 zł wysyłka gratis

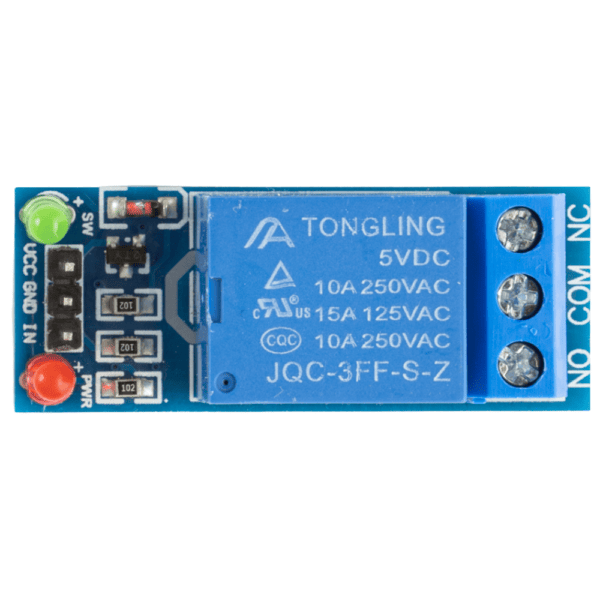

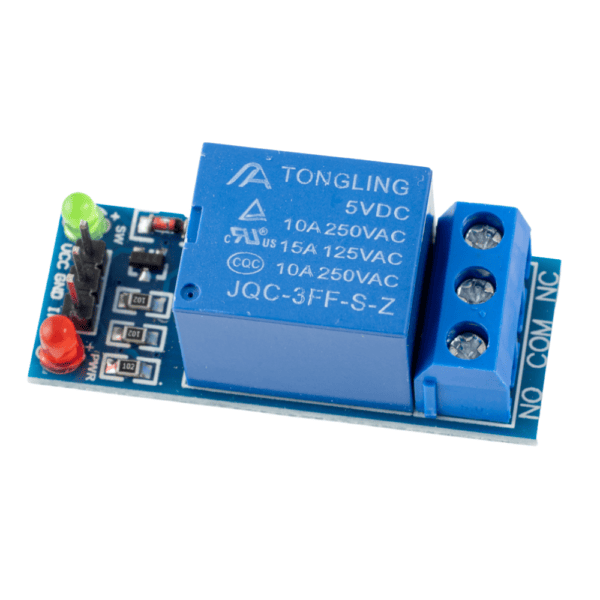

Moduł przekaźnika 1 kanał 5V
Modułu przekaźnika do sterowania urządzeniami zasilanymi prądem przemiennym 230 VAC lub prądem stałym do 30 VDC.
Moduł posiada 1-kanał przełączający. Składa się z jednego przekaźnika, którego cewka zasilana jest napięciem 5V.
Z powodzeniem można go stosować z układami AVR, ARM, Arduino, STM32. Idealnie sprawdzi się do prototypowania układów i nie tylko.
Parametry przełączania przekaźnika
Przekaźnik po stronie styków może zwierać obwody o różnych parametrach. Mogą to być urządzenia zasilane prądem przemiennym, ale również obwody prądu stałego.
Maksymalne wartości, które mogą popłynąć przez styki robocze przekaźnika:
👉 10A 250 VAC
👉 15A 125 VAC
👉 10A 30 VDC
doskonały do sterowania w Smart Home i prototypowania układów
Ten moduł przekaźnika świetnie nadaje się do zastosowania w Smart Home (Inteligentnym Domu) opartym na platformach takich jak Raspberry Pi i Arduino. Możesz go wykorzystać do sterowania różnymi urządzeniami elektrycznymi np. oświetlenie, wentylatory, zasilacze czy nawet bramy garażowe
Łatwy w użyciu i kompatybilny z wieloma popularnymi mikrokontrolerami. Dzięki temu możesz go z powodzeniem wykorzystać w prototypowaniu różnych układów i projektów elektronicznych.
KANAŁY I ICH PODŁĄCZENIE

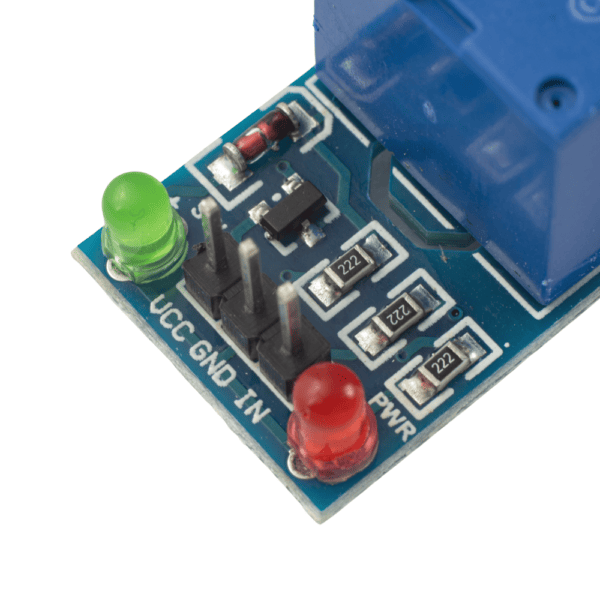

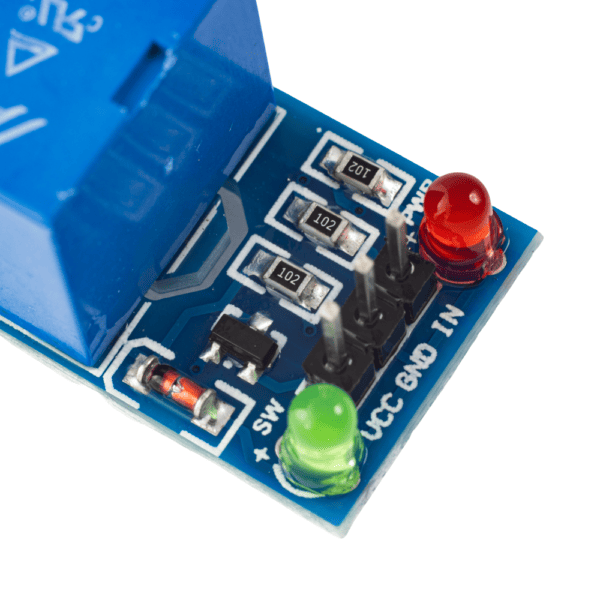

Do połączenia ze układem sterującym służą złącze męskie typu goldpin numerowane. Do podłączenia jest jedynie zasilanie, oraz pin sterujący IN. Są to złącza o standardowym rozstawie 2,54 mm, do których można podłączyć się popularnymi przewodami do płytek stykowych.

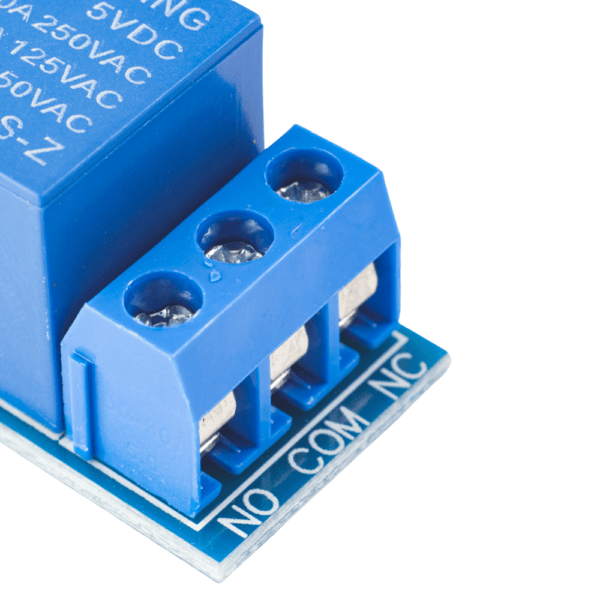

Obwody styków roboczych przekaźników zostały wyprowadzone na złącza śrubowe typu ARK 5,0 mm. Złącza te są zaciskane śrubami tworząc pewne połączenie.

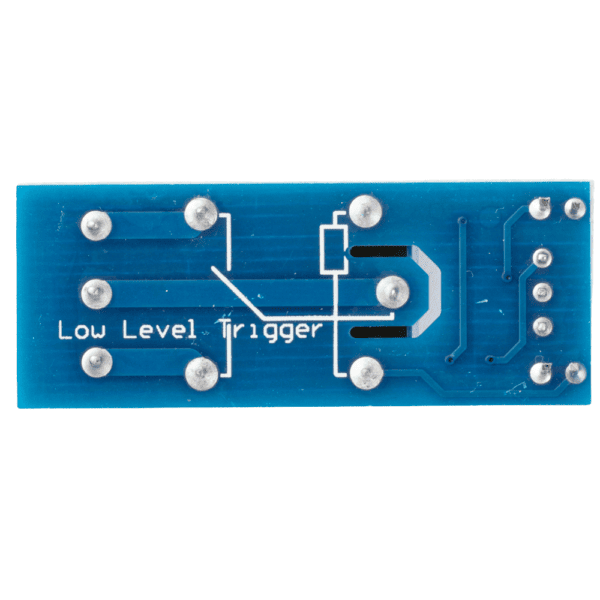

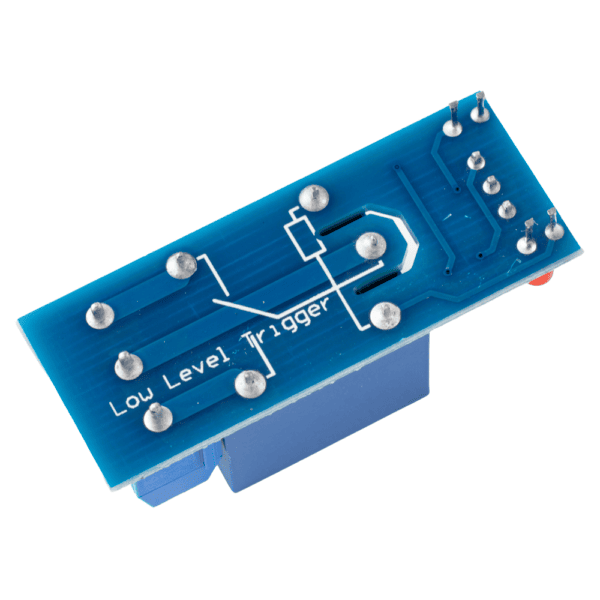

Moduł do pracy wymaga jedynie napięcia zasilania cewek przekaźników (5V dla modułu z tej oferty) oraz sygnału sterującego. Przekaźnik aktywowany jest stanem niskim (LOW) podanym na piny sterujące.
Specyfikacja Modułu przekaźnika 1 kanał 5V
- Napięcie zasilania: 5 V
- Ilość kanałów: 1
- Stan aktywny: niski (LOW)
- Pobór prądu każdego z wejść: ok. 60 mA
- Przekaźnik TONGLING JQC-3FF-S-H lub kompatybilny
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 30 VDC
- Maksymalny prąd: 10 A
- Sygnalizacja LED zasilania
- Sygnalizacja LED stanu przekaźnika
- Wymiary: 17 x 43,3 x 18,5 mm (L x W x H)
- Waga: 12.5 g

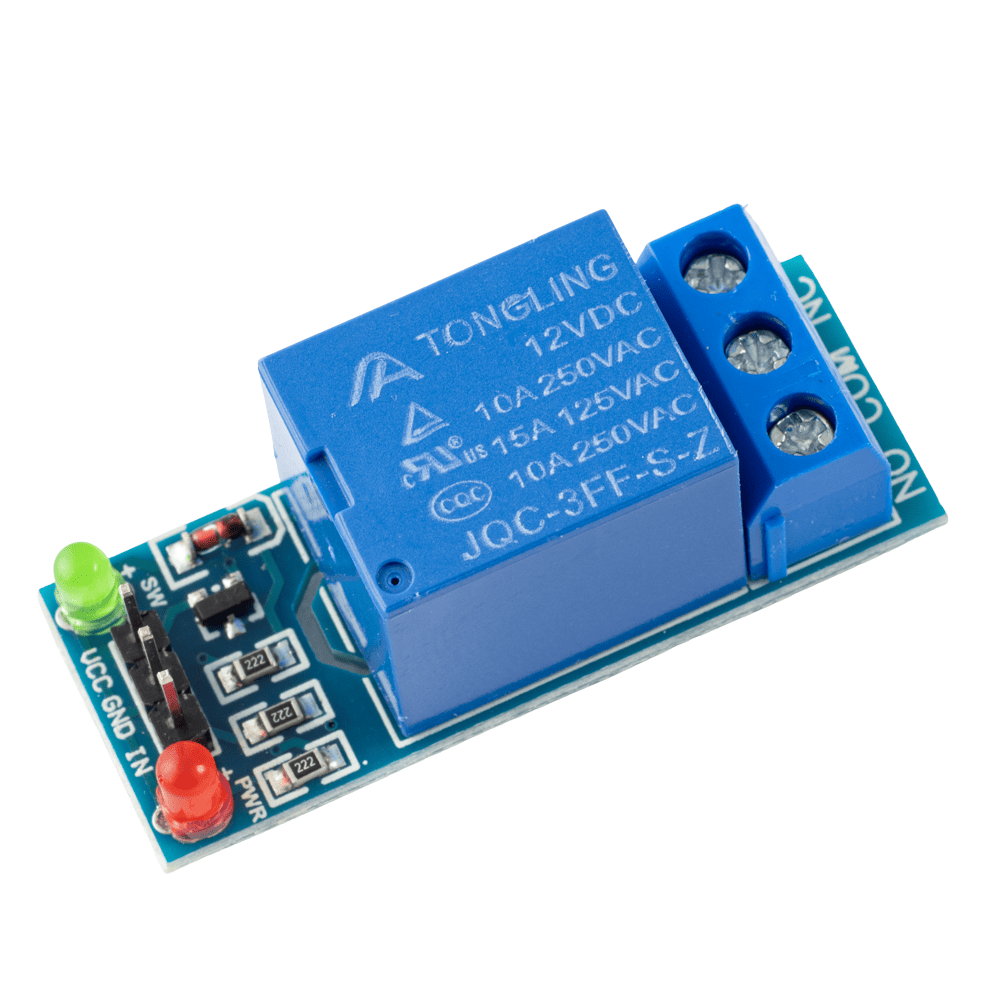

Model przekaźnika może się różnić od tego na zdjęciu w zależności od dostawy. Parametry natomiast są identyczne.
