MCP23S08 Ekspander Portów I/O 8-Kanałów
MCP23S08 Ekspander Portów I/O 8-Kanałów
MCP23S08 Ekspander Portów I/O 8-Kanałów to kompaktowy moduł rozszerzający system o osiem niezależnie konfigurowanych linii GP0–GP7. Komunikuje się przez magistralę SPI z częstotliwością do 10 MHz i pracuje przy napięciu 1,8–5,5 V, dzięki czemu współpracuje m.in. z Arduino, STM32, ESP32 i Raspberry Pi.Moduł obsługuje przerwania, rezystory podciągające, zmianę polaryzacji wejść oraz sprzętową konfigurację adresu A0 i A1.
19,99 zł z VAT
Cena netto: 16,25 zł
82 w magazynie
Zdobądź 1999 Punktów za ten produkt.Korzyści
Płatność & Wysyłka
MCP23S08 Ekspander Portów I/O 8-Kanałów

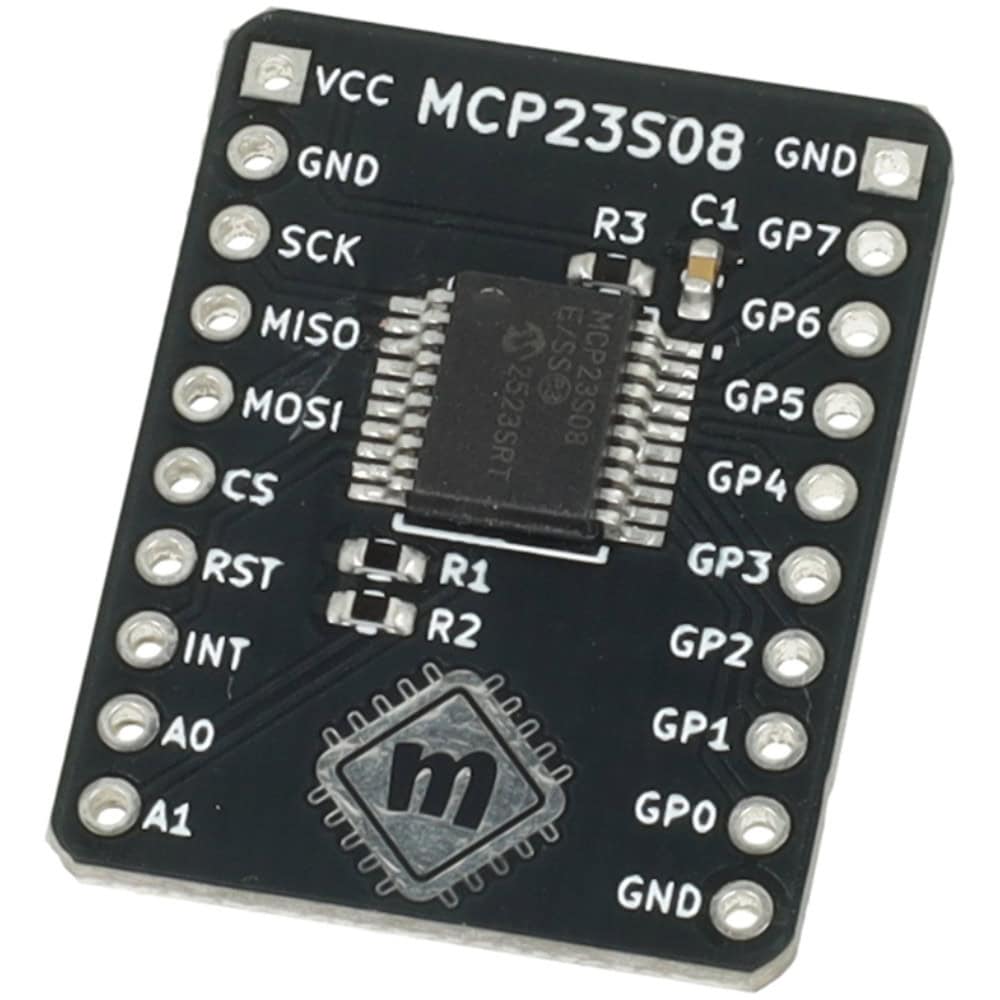

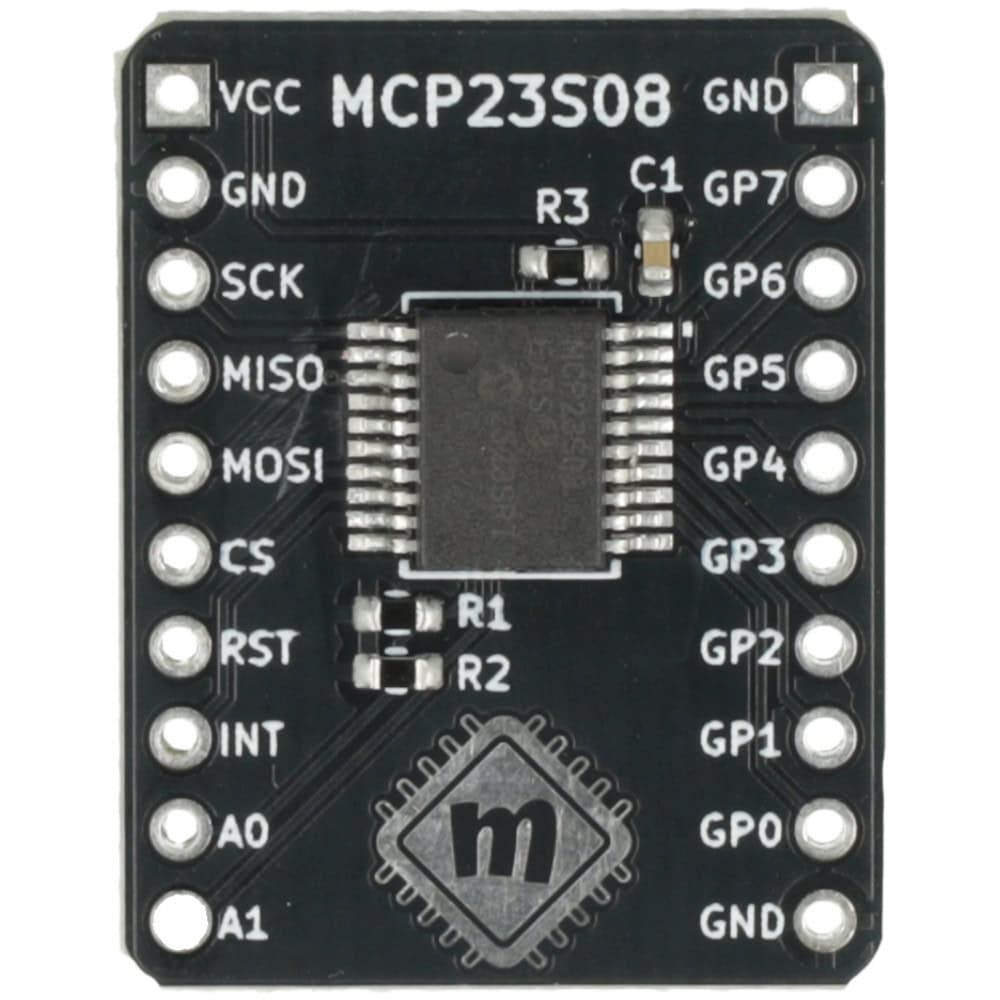

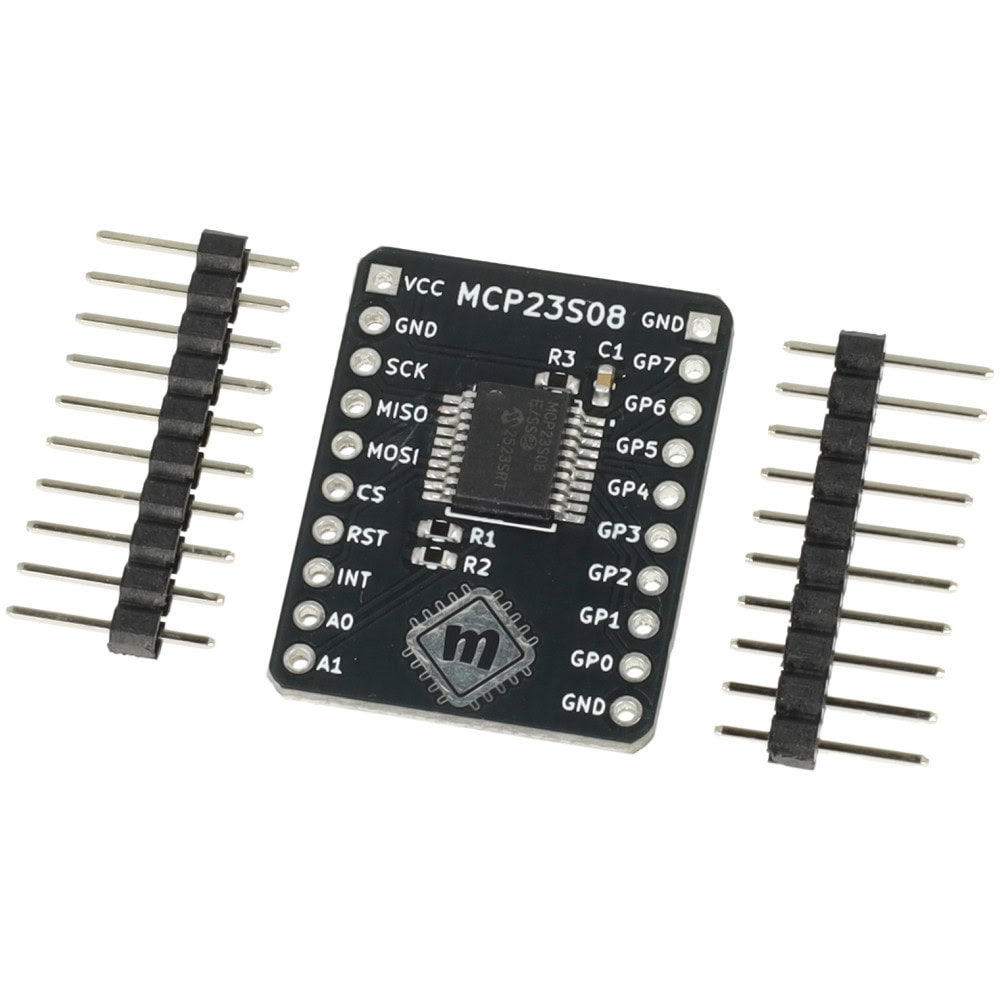

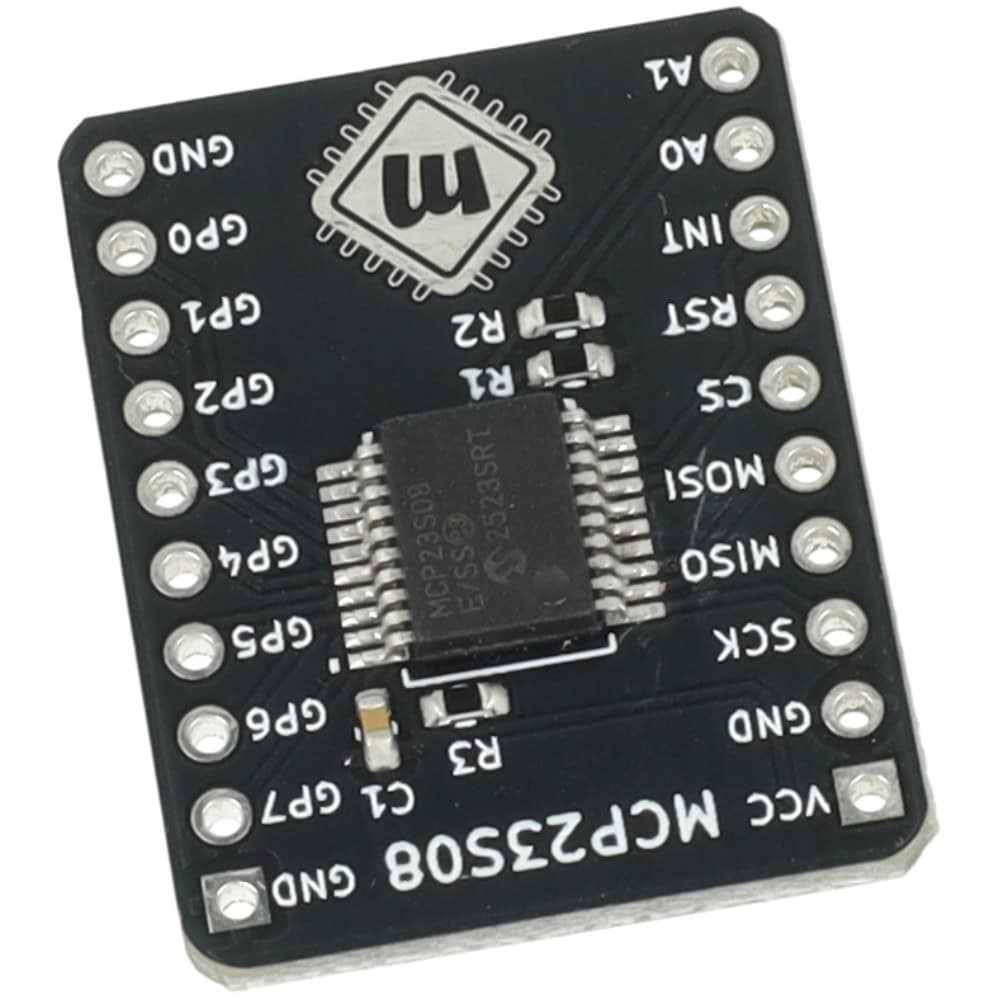

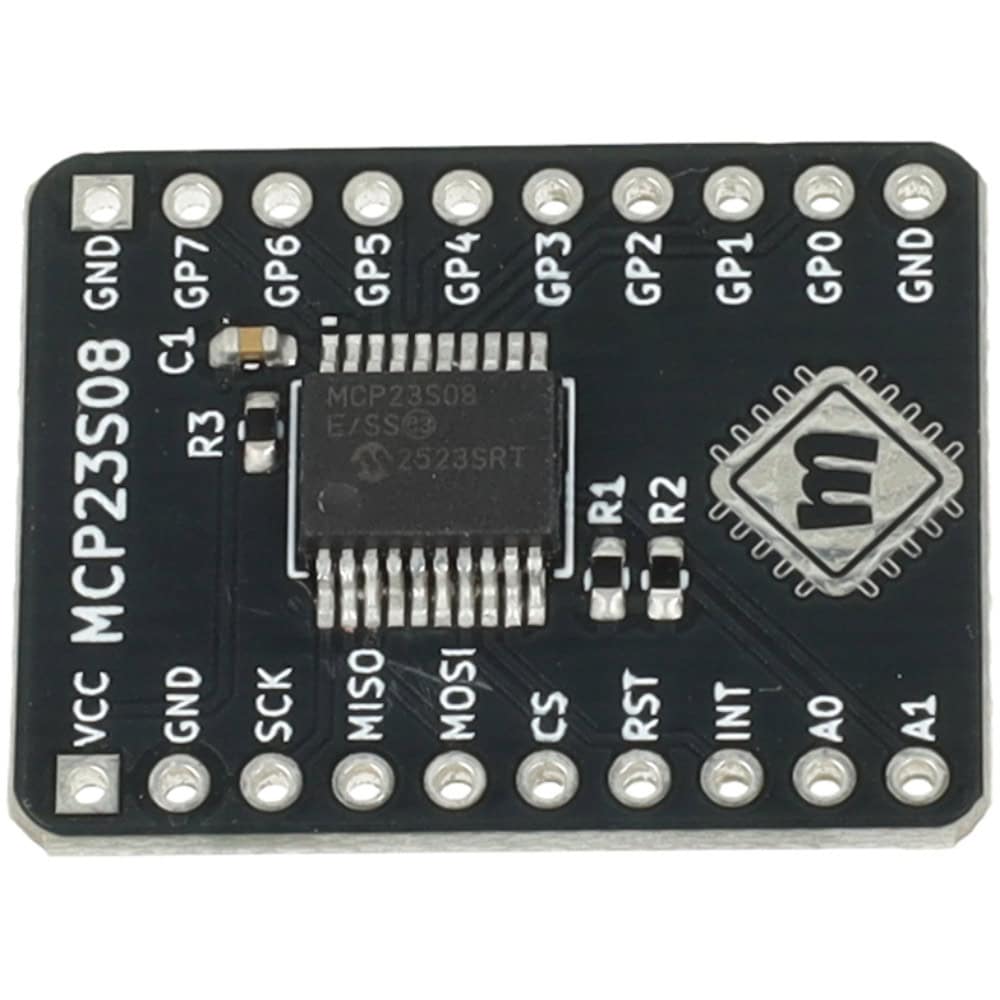

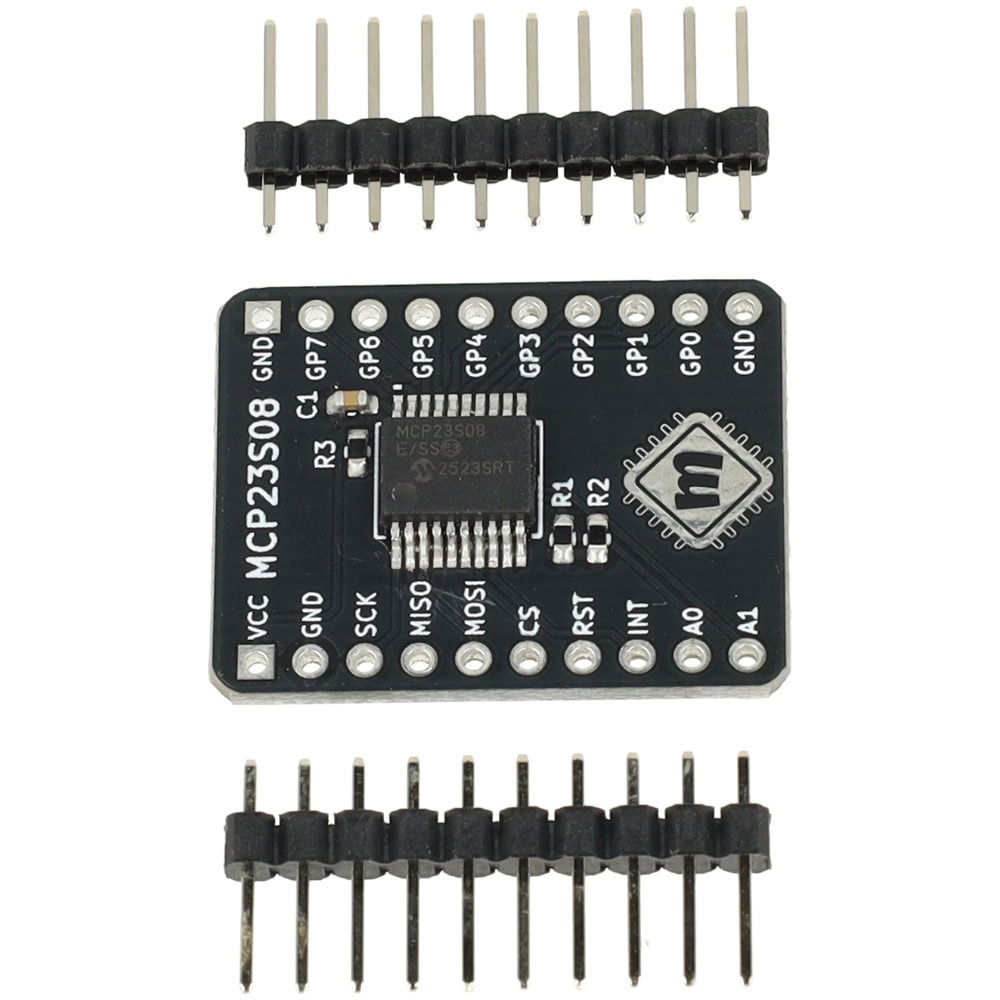

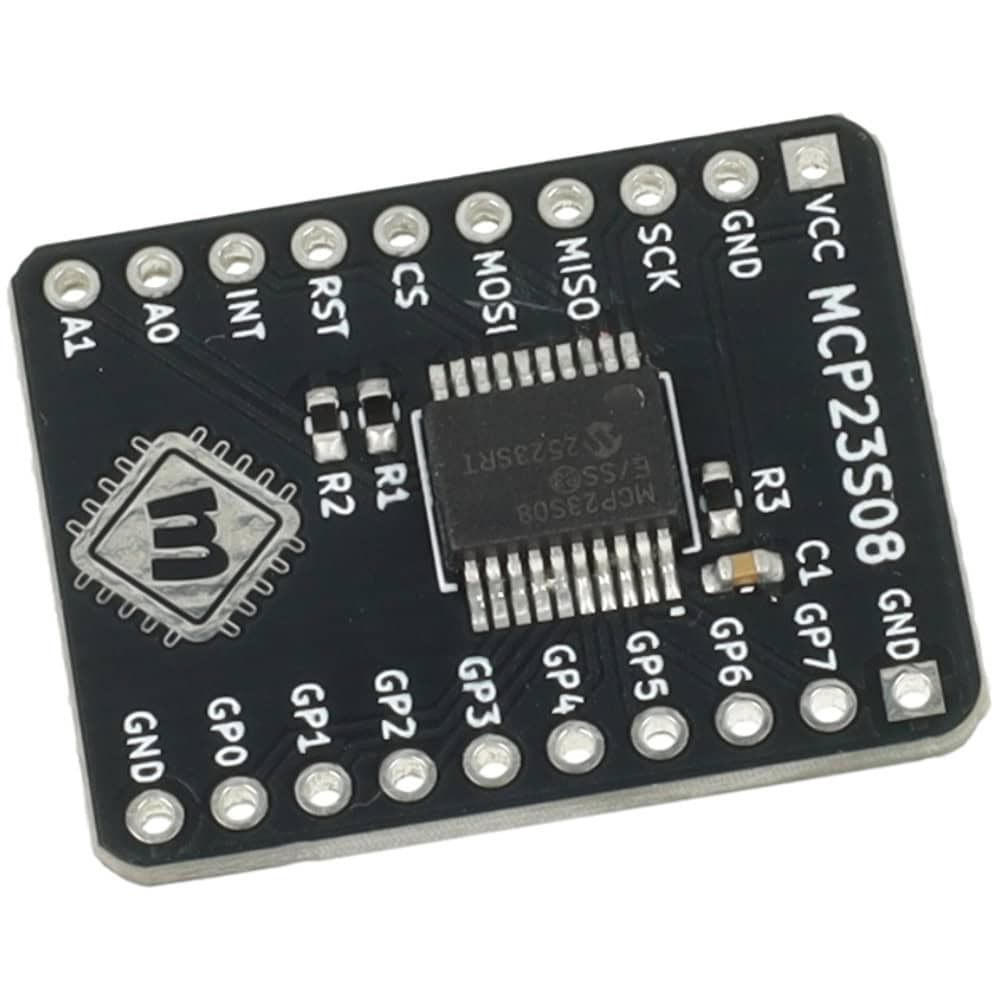

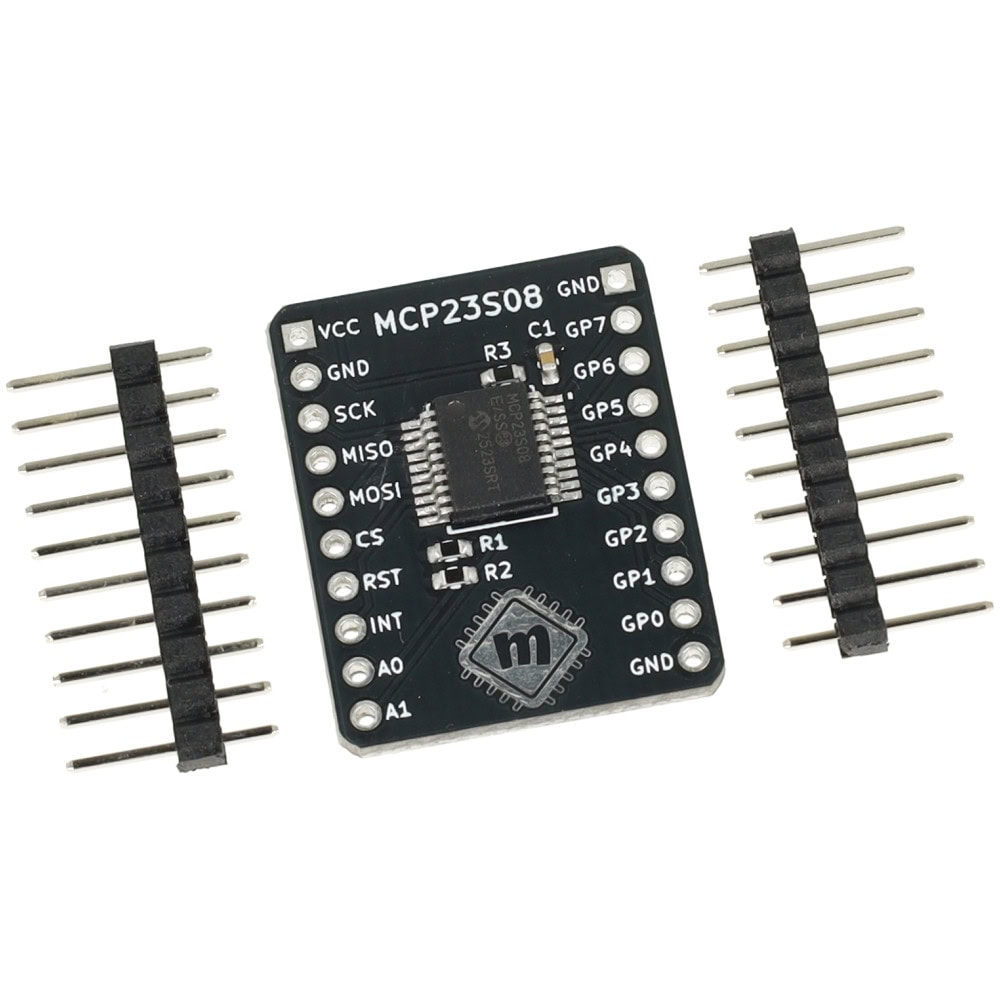

MCP23S08 Ekspander Portów I/O 8-Kanałów to kompaktowy, 8-kanałowy ekspander cyfrowych portów wejścia/wyjścia, przeznaczony do rozbudowy systemów opartych na mikrokontrolerach. Moduł komunikuje się przez magistralę SPI z częstotliwością do 10 MHz i udostępnia osiem niezależnie konfigurowanych linii GP0–GP7.
Zakres napięcia zasilania 1,8–5,5 V umożliwia współpracę zarówno z układami logicznymi 3,3 V, jak i 5 V, między innymi Arduino, STM32, ESP32 oraz Raspberry Pi. Ekspander obsługuje przerwania, wewnętrzne rezystory podciągające, zmianę polaryzacji wejść oraz sprzętową konfigurację adresu za pomocą wyprowadzeń A0 i A1.
Ekspander został zaprojektowany w Polsce przez zespół msalamon, z myślą o potrzebach profesjonalistów i hobbystów.
Główne cechy produktu
✅ 8 dodatkowych portów GPIO
Linie GP0–GP7 można niezależnie skonfigurować jako wejścia lub wyjścia cyfrowe. Po resecie wszystkie porty są domyślnie ustawione jako wejścia.
✅ Szybka komunikacja SPI
Interfejs SPI umożliwia sprawne odczytywanie i ustawianie stanów portów. Maksymalna częstotliwość zegara wynosi 10 MHz przy zasilaniu od 2,7 V, natomiast przy niższych napięciach może wynosić do 5 MHz.
✅ Obsługa przerwań na każdym wejściu
Funkcja interrupt-on-change pozwala wygenerować sygnał INT po wykryciu zmiany stanu na wybranej linii GPIO. Dzięki temu mikrokontroler nie musi stale odpytywać ekspandera.
✅ Wbudowane rezystory podciągające
Każde wejście może korzystać z programowo włączanego rezystora pull-up o wartości około 100 kΩ. Ułatwia to obsługę przycisków, przełączników oraz sygnałów z wyjściem typu otwarty kolektor.
✅ Sprzętowa konfiguracja adresu
Wyprowadzenia A0 i A1 pozwalają ustawić jeden z czterech adresów sprzętowych. Po aktywowaniu funkcji HAEN możliwa jest współpraca kilku ekspanderów korzystających ze wspólnych linii magistrali SPI.
✅ Rejestry konfiguracyjne GPIO
Układ udostępnia rejestry odpowiedzialne między innymi za kierunek portów, stan wyjść, odczyt wejść, odwracanie polaryzacji, rezystory podciągające oraz konfigurację przerwań.
✅ Szeroki zakres napięcia zasilania
Praca w zakresie 1,8–5,5 V zapewnia zgodność z wieloma popularnymi platformami rozwojowymi i układami cyfrowymi.
Polski moduł EkspanderA MCP23S08 🇵🇱
Ekspander został opracowany w Polsce przez nasz zespół msalamon, z dbałością o każdy szczegół, aby sprostać oczekiwaniom zarówno profesjonalistów, jak i hobbystów.
Specyfikacja techniczna
- 🧩 Układ scalony: MCP23S08
- 🩷 Marka: msalamon
- 🔢 Liczba kanałów GPIO: 8
- ↔️ Oznaczenia portów: GP0–GP7
- 🔄 Konfiguracja kanałów: wejście lub wyjście cyfrowe
- 🔌 Interfejs komunikacyjny: SPI
- 🚀 Maksymalna częstotliwość SPI: 10 MHz przy napięciu od 2,7 V
- ⏱️ Maksymalna częstotliwość SPI przy niskim napięciu: 5 MHz w zakresie 1,8–5,5 V
- ⚡ Napięcie zasilania: 1,8–5,5 V
- 🧠 Domyślna konfiguracja po resecie: wszystkie porty jako wejścia
- 📍 Konfiguracja adresu sprzętowego: A0 i A1
- 🔢 Liczba adresów sprzętowych: 4 po aktywowaniu funkcji HAEN w IOCON
- 🚨 Wyjście przerwania: INT
- 🔔 Przerwanie po zmianie stanu: konfigurowane niezależnie dla każdego wejścia
- 🔁 Tryb porównania przerwania: względem poprzedniego stanu lub wartości zapisanej w rejestrze
- 🧲 Wewnętrzne rezystory podciągające: około 100 kΩ, włączane osobno dla każdego wejścia
- 🔃 Odwracanie polaryzacji wejść: programowe, niezależne dla każdego kanału
- ♻️ Obsługa transmisji sekwencyjnej: tak
- 🔧 Wyprowadzenie resetu: RST
- 🔋 Maksymalny prąd zasilania układu: do 1 mA przy zegarze 1 MHz
- 🌙 Prąd w trybie czuwania: do 1 µA w standardowych warunkach
- 💡 Graniczny prąd pojedynczego wyjścia: 25 mA
- 🌡️ Zakres temperatury pracy układu: od -40 °C do +85 °C
- 📏 Wymiary płytki: 27 x 21 mm
- ⚖️ Waga: 3,15 g
Przydatne linki
🧷 Dokumentacja techniczna MCP23S08
🧷 Przykładowy kod na ESP32 pozwoli na szybkie uruchomienie modułu.
🧷 Przykładowy kod na STM32G474 pozwoli na szybkie uruchomienie modułu.
