Gniazdo USB-C do płytki prototypowej

Gniazdo USB-C do płytki prototypowej

4,49  z VAT

Cena netto: 3,65

15 w magazynie

Zdobądź 449 Punktów za ten produkt.

Płytka z gniazdem USB-C przeznaczona do wygodnego podłączenia przy prototypowaniu np. do płytki stykowej. Umożliwia proste przejście z przewodu USB na listwę goldpin w rastrze 2,54″. Oprócz dwóch par sygnałów w standardzie USB 2.0 posiada wyprowadzone piny CC i SBU.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Gniazdo USB-C do płytki prototypowej

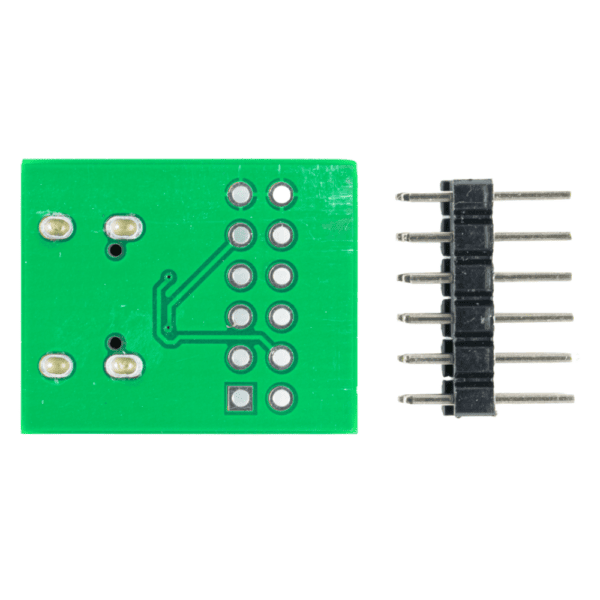

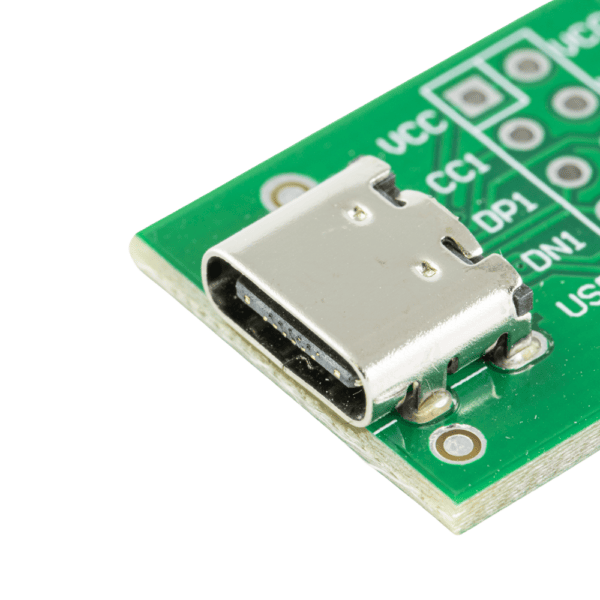

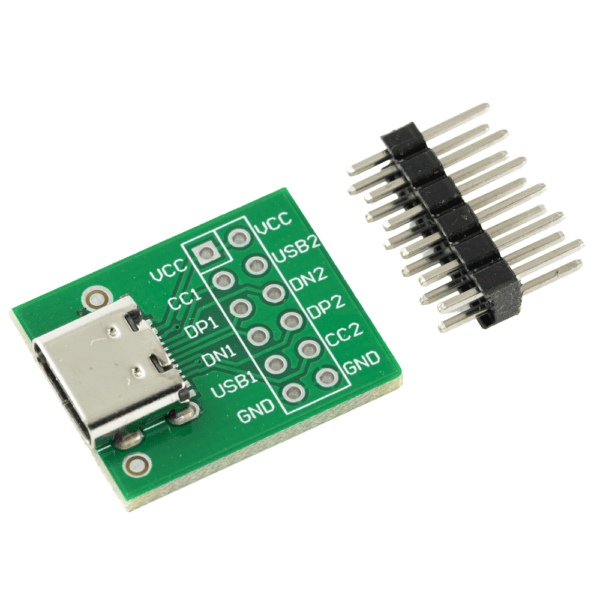

Moduł z gniazdem USB typu C. Jest to tzw. breakout board, który umożliwia wygodne podłączenie przewodów z wtyczką USB-C do płytki stykowej lub uniwersalnej. Można również połączyć przewody bezpośrednio. Moduł posiada raster wyprowadzeń w standardzie goldpin o rozstawie 2,54 mm.

W zestawie modułu znajduje się listwa goldpin, którą należy samodzielnie wlutować. W zależności od konfiguracji pinów CC, płytka może być użyta jako źródło zasilania (source) lub do pobierania zasilania (sink).

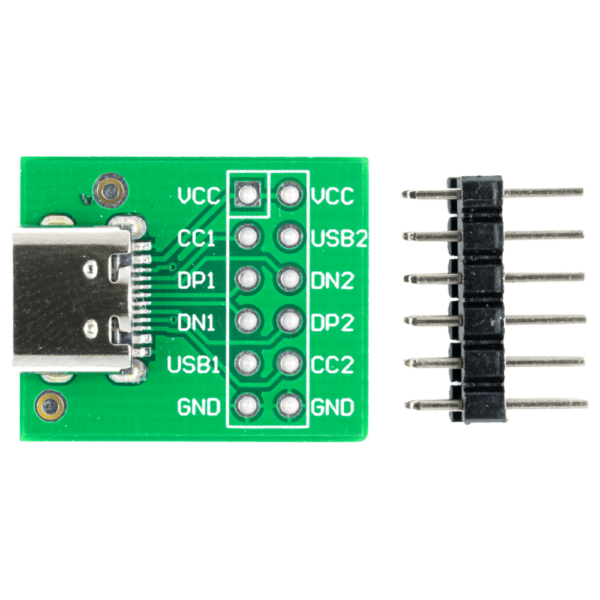

Wyprowadzenia i Konfiguracja USB-C

Standard złącza USB-C przyniósł kilka nowych sygnałów, na które należy zwrócić uwagę.

Najważniejszym z nich są piny CC1 i CC2. Jest to detekcja podłączenia (Configuration Cannel). Od nich zależy to, w jakim trybie podłączone jest urządzenie do gniazda oraz z jakim zasilaniem może pracować. Więcej o konfiguracji w artykule na portalu Hackaday.

Piny oznaczone jako USB1 i USB2 to literówka na PCB. Są to tak naprawdę piny SBU1 i SBU2 (Side Band Use). Sygnały te są pozwalają na przesył np. DisplayPort przez USB oraz wspierają Audio Accessory Mode.

Piny DP1, DP2, DN1 i DN2 to pary sygnałowe zgodne ze standardem USB 2.0. Numery 1 i 2 oznaczają stronę w złączu UCB-C. Należy pamiętać, że złącze to jest dwustronne i można je obracać o 180 stopni w gnieździe.

Pozostałe piny to VCC i GND, czyli zasilanie po przewodzie USB.

Specyfikacja Gniazda USB TYPU C do płytki prototypowej

  • Złącze USB Typu C
  • Wymiary płytki: 22 x 18 x 5 mm
  • Waga: 2 g
  • Goldpiny do wlutowania w zestawie
