ESP32 Wemos D1 Uno R32 zgodna

ESP32 jest to młodszy brat popularnego układu ESP8266. Układ został znacząco ulepszony względem poprzednika. Jest to architektura 32-bitowa w dodatku dwurdzeniowa, która wbija wydajność tych układów na zupełnie wyższy poziom.

Oprócz WiFi ESP32 został wyposażony w moduł BLE(Bluetooth Low Energy), dzięki czemu układ te jeszcze lepiej niż ESP8266 nadają się do zastosowań IoT.

Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!

Moduł ten możesz w prosty sposób programować z poziomu Arduino IDE. Dzięki bibliotekom Arduino programowanie IoT nigdy nie było łatwiejsze.

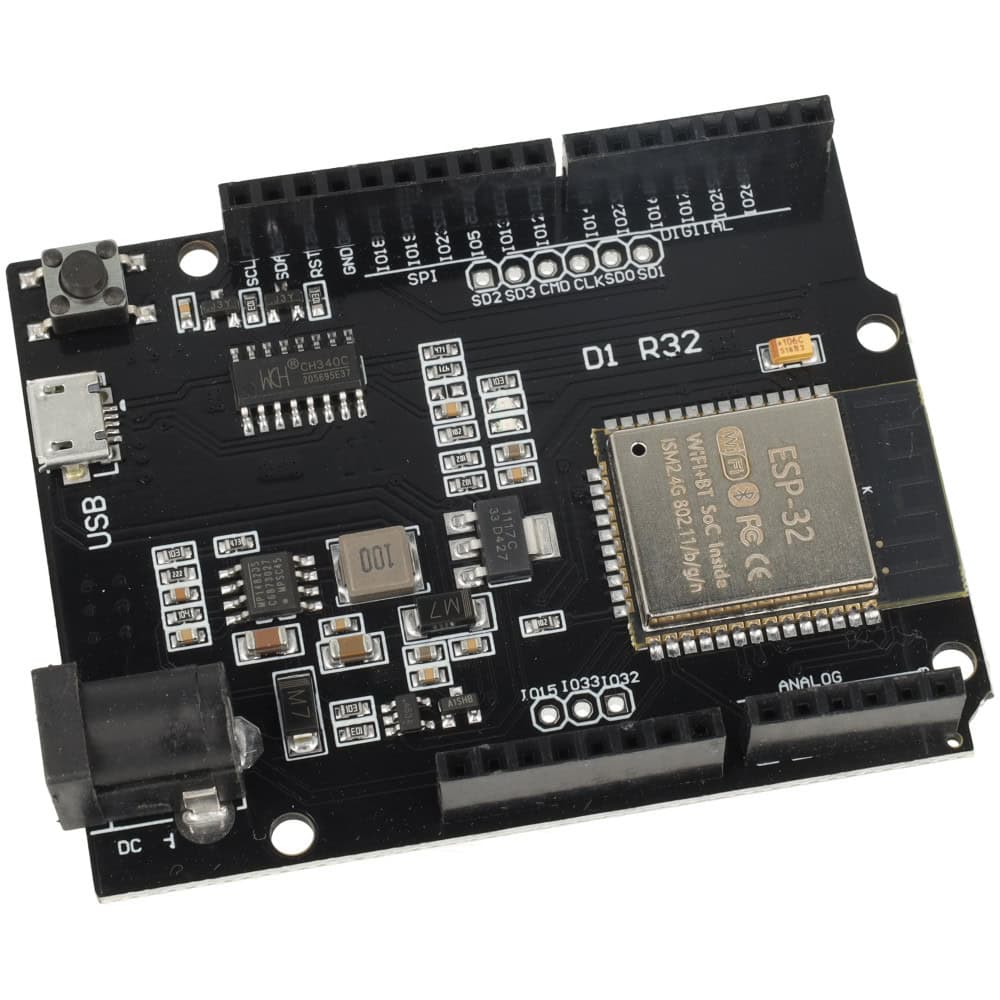

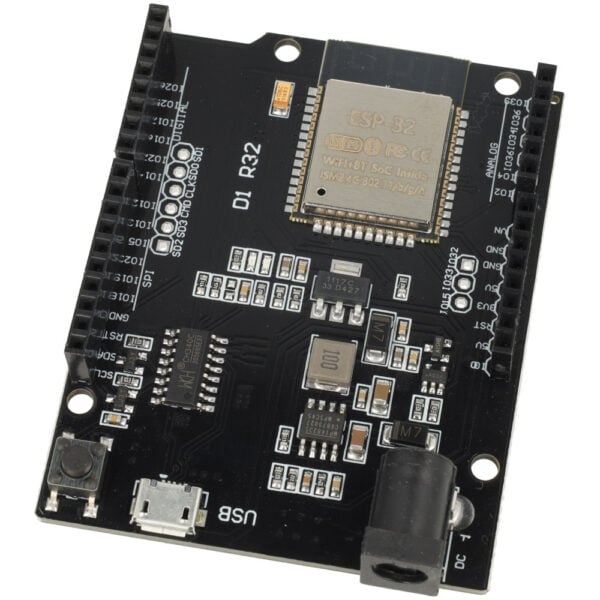

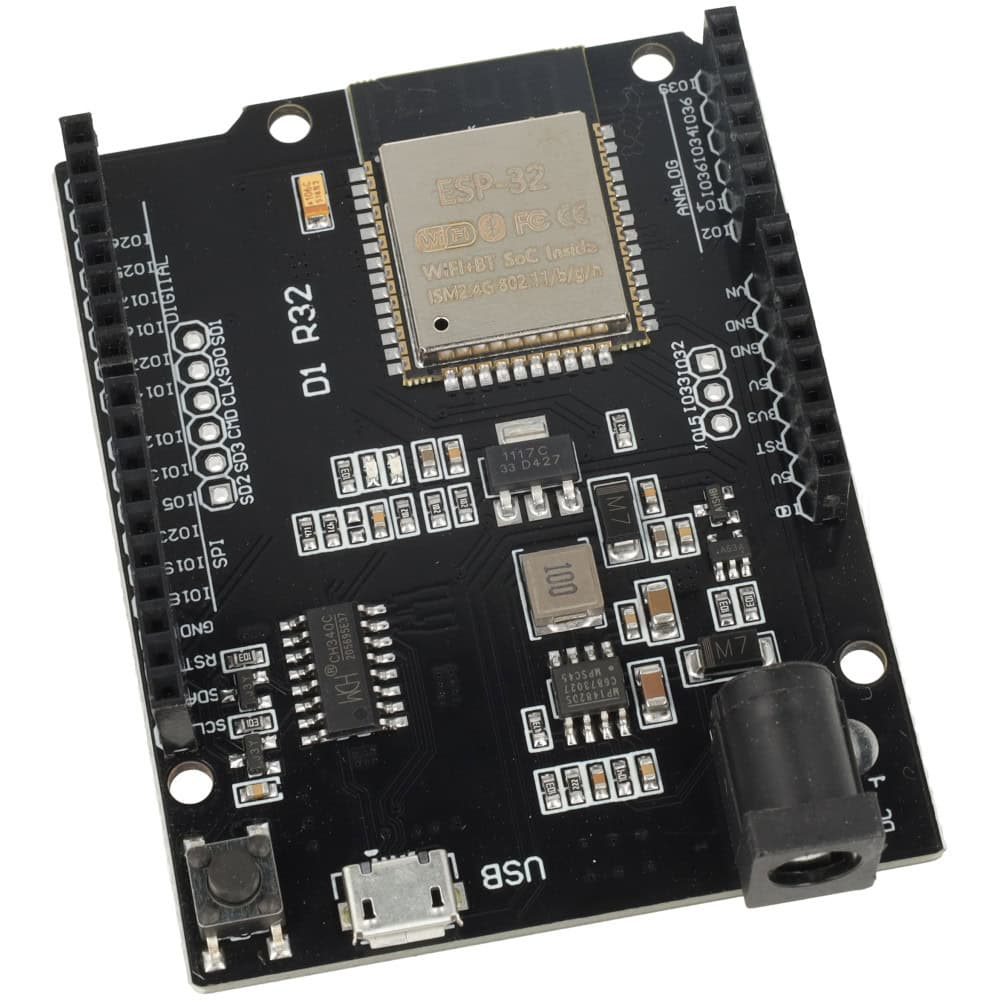

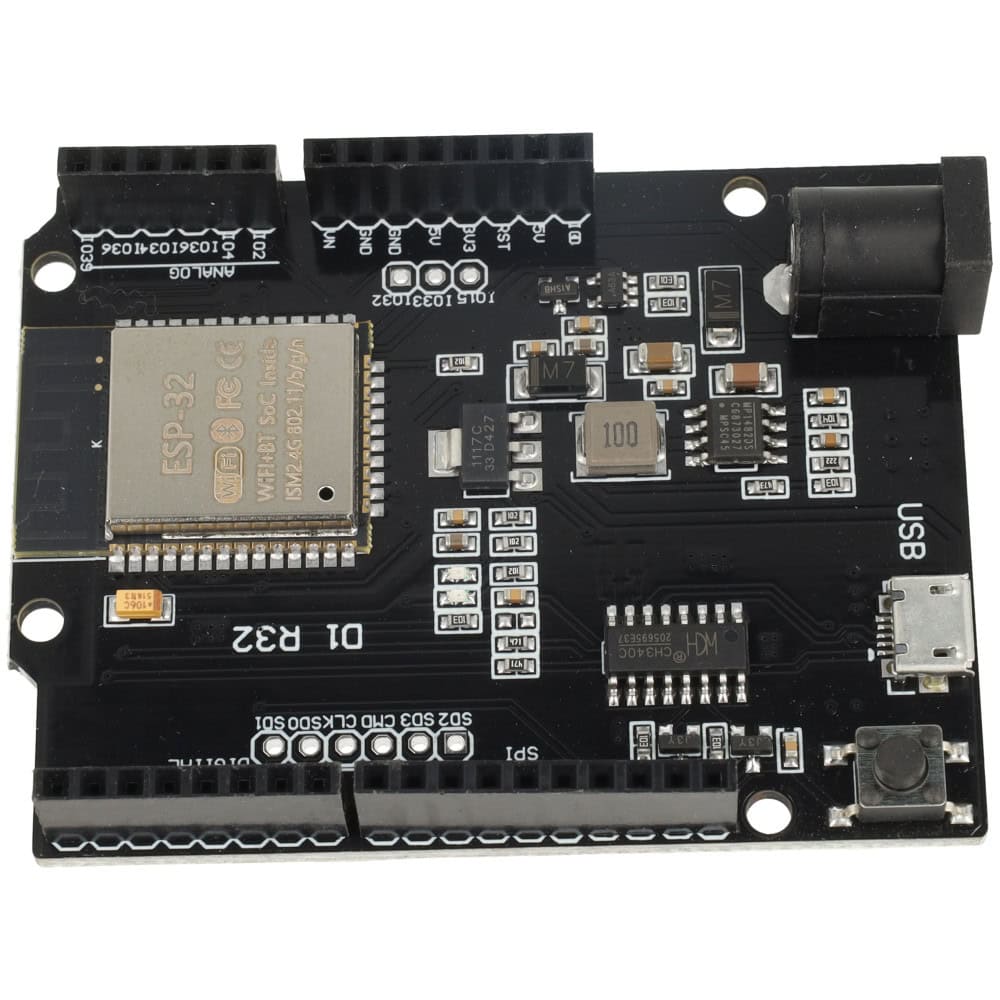

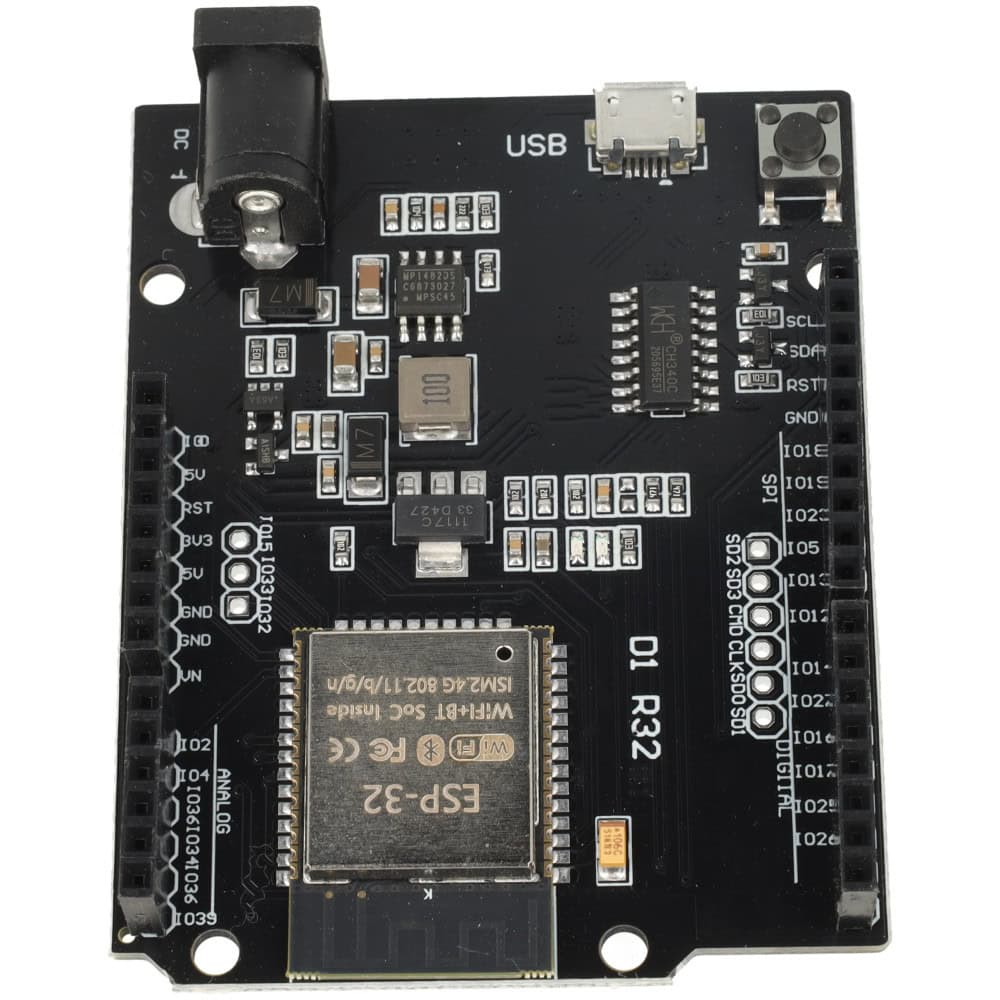

Moduł w tej wersji został osadzony na wygodnej płytce podobnej do Arduino Uno R3. Cały kształt oraz otwory montażowe są identyczne na w Arduino Uno, więc można bez problemu podmienić go w bieżącym projekcie.

Płytka jest zgodna w 100% z Wemos D1 R32.

Podobnie jak Arduino Uno, płytkę Wemos D1 R32 można zasilić ze złącza zasilania DC. Zasilanie może być z zakresu 5 ÷ 12 V.

Na płytce znajdziesz 20 portów I/O, w tym aż 16 PWMów oraz 6 wejść ADC.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja modułu:

• Układ ESP32
• 520 kB RAM
• 4 MB FLASH
• 4 KB EEPROM
• 20 GPIO
  • 2x UART
  • 1x SPI
  • 1x I2C
  • 12-kanałowy ADC, 6 kanałów
  • 2-kanałowy DAC
  • Liczne wyjścia PWM – 16 pinów
  • 6x Touch – detekcja przycisków dotykowych
• Komunikacja WiFi: 802.11 b / g / N (802.11n do 150 Mbps)
• Komunikacja Bluetooth: 4.2 BLE
• Złącze micro-USB do programowania i komunikacji
• Konwerter USB<->UART CH340
• Kompatybilny z Arduino IDE
• Wbudowana w moduł antena PCB
• Wymiary modułu: 68.6 x 53.3 x 12 mm
