B-G431B-ESC1 Sterownik ESC z mikrokontrolerem STM32G431CB
B-G431B-ESC1 Sterownik ESC z mikrokontrolerem STM32G431CB
Zestaw Discovery B-G431B-ESC1 to elektroniczny regulator prędkości (ESC) zaprojektowany do sterowania pojedynczym trójfazowym silnikiem bezszczotkowym (BLDC/PMSM). Płytka developerska oparta jest na mikrokontrolerze STM32G431CB, sterowniku L6387 i tranzystorach mocy MOSFET STL180N6F7. Zestaw składa się z głównej płyty zasilającej oraz płytki dodatkowej z wbudowanym programaotrem i debugerem ST-LINK/V2. Oferuje zarówno algorytm sterowania bezczujnikowego FOC, jak i sterowanie 6-stopniowe z regulacją prędkości oraz algorytmem aktywnego hamowania.
108,19 zł z VAT
Cena netto: 87,96 zł
Brak w magazynie
Powiadom mnie gdy będzie dostępny
Korzyści
Płatność & Wysyłka
B-G431B-ESC1 Sterownik ESC z mikrokontrolerem STM32G431CB

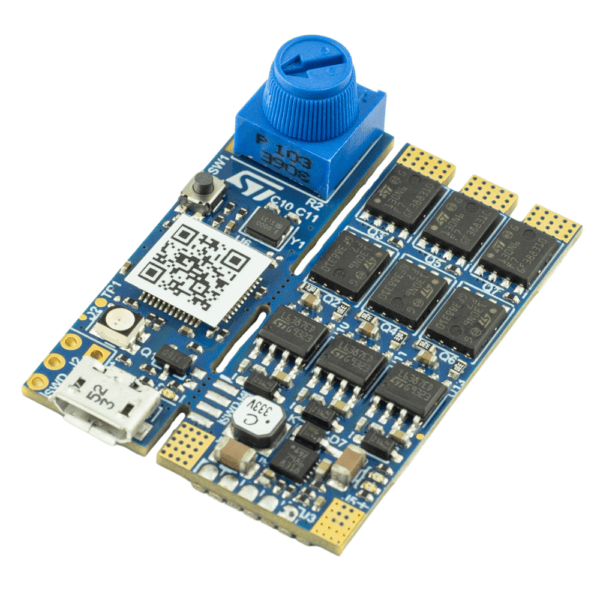

Zestaw Discovery B-G431B-ESC1 to nowoczesne urządzenie oparte na mikrokontrolerze STM32G431CB, sterowniku L6387 i tranzystorach mocy MOSFET STL180N6F7.

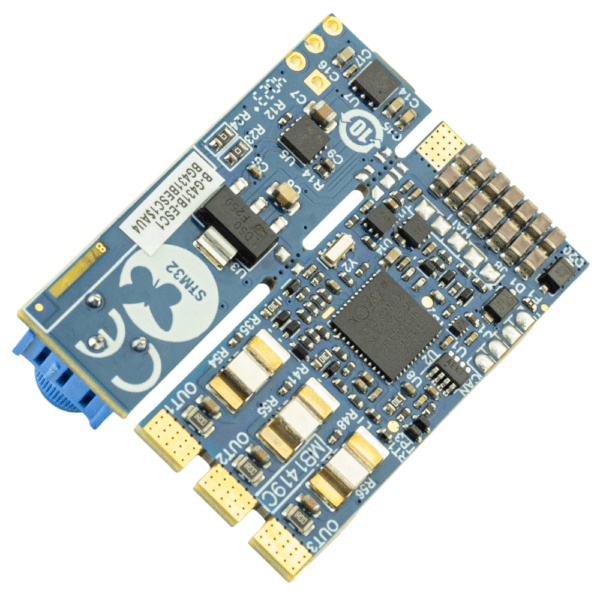

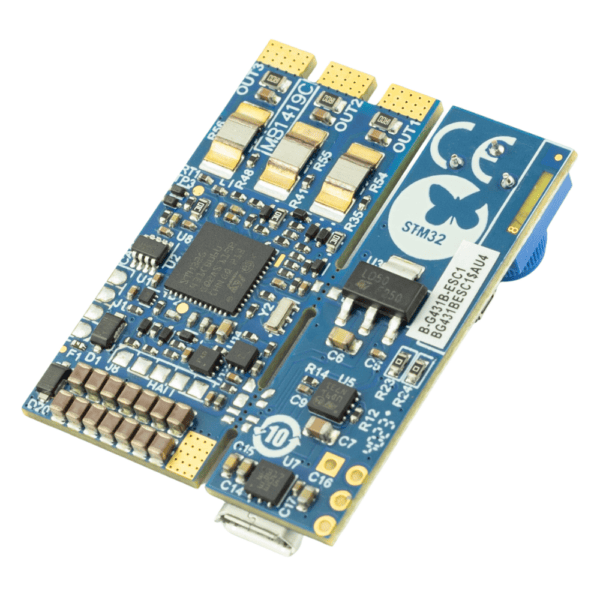

Produkt składa się z głównej płyty zasilającej oraz płytki dodatkowej z wbudowanym programaotrem i debugerem ST-LINK/V2-1.
Jako elektroniczny regulator prędkości (ESC) zaprojektowany został do sterowania pojedynczym trójfazowym silnikiem bezszczotkowym (BLDC/PMSM). Oferuje zarówno algorytm sterowania bezczujnikowego FOC, jak i sterowanie 6-stopniowe z regulacją prędkości oraz algorytmem aktywnego hamowania.
Algorytm FOC bezczujnikowy firmy ST zapewnia dłuższe czasy lotu i optymalną dynamikę pracy. Urządzenie akceptuje sygnały sterujące z zewnętrznych jednostek do sterowania i monitorowania, np. z pokładowych jednostek sterujących lotem drona lub innego statku powietrznego.
Dostępnych jest kilka interfejsów komunikacyjnych (UART, CAN, kanały PWM). Na płytce znajduje się Sterownik ESC z mikrokontrolerem STM32 dla aplikacji.
Płytkę z kontrolerem ESC dodatkową wyposażono w obwód eliminacji baterii (BEC) 5 V, a główna płyta zawiera obwód ochrony przed przeciążeniem/przepięciem oraz ochronę termiczną.
Rozmiar urządzenia jest idealny dla małych i bardzo lekkich pojazdów R/C (drony wyścigowe FPV), a możliwości prądowe silnika odpowiadają wymaganiom większych pojazdów, np. dronów prosumenckich.
Główne cechy B-G431B-ESC1
- Pełny projekt referencyjny dla elektronicznego regulatora prędkości zdolnego do sterowania zarówno metodą FOC bezczujnikową, jak i algorytmem 6-stopniowym.
- Przeznaczony dla dronów z baterią do 6S LiPo lub odpowiednim zasilaniem stałoprądowym.

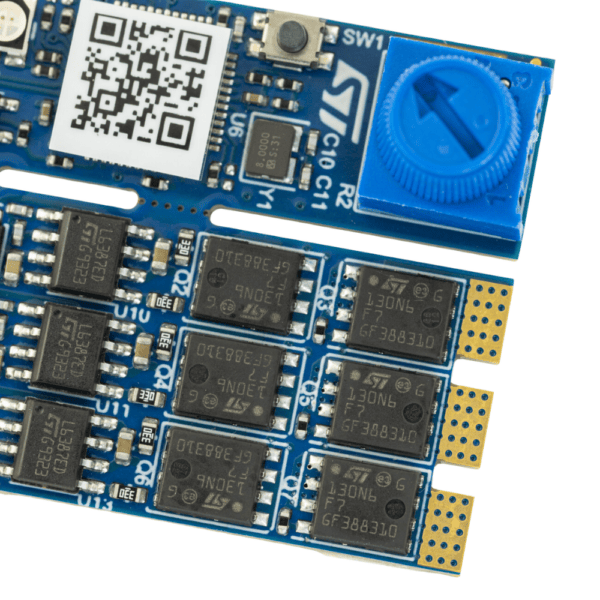

- Płytka sterująca dla silników BLDC/PMSM z dyskretnymi tranzystorami mocy N-kanalowymi 60 V, 120 A STripFET F7.

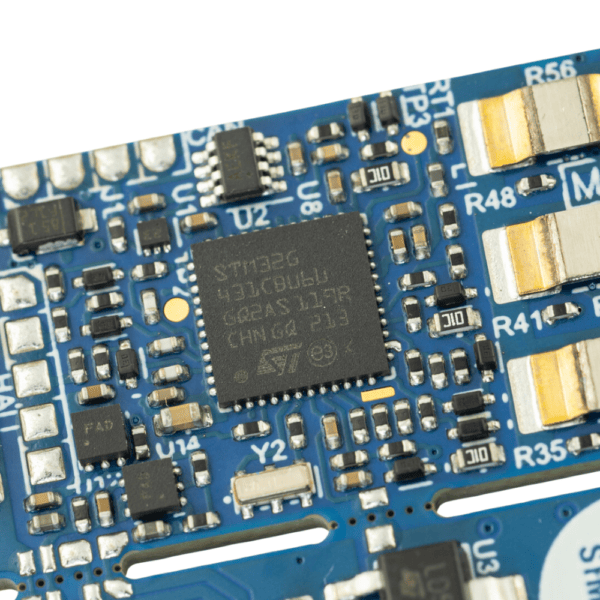

- Mikrokontroler STM32G431CB ARM® Cortex®-M4 32-bitowy MCU, 213 DMIPS, 128 Kb pamięci Flash, 32 Kb SRAM, bogaty w analogi, akcelerator matematyczny.
- Na pokładzie programator/debugger ST-LINK/V2-1, odłączany od głównej płyty.
- Maksymalny szczytowy prąd silnika (maksymalny prąd szczytowy te4stowany z śmigłem dla chłodzenia wymuszonego powietrzem): 40 A.
- Zaprojektowany z użyciem ceramicznych kondensatorów SMD o bardzo niskim profilu.
- BEC dostępny przez płytkę dodatkową (5 V do zasilania zewnętrznej płyty, na przykład pokładowej jednostki sterującej).
- Wsparcie dla czujników silnika (Hall lub enkoder).
- Obsługiwany przez ST Motor Control Software Development Kit (SDK) z ST Motor profiler.
- Obsługiwany tryb 3-shunt do pomiaru prądu silnika.
- Wysokonapięciowy sterownik wysokiej i niskiej strony L6387 z zintegrowaną funkcją blokowania.
- Funkcja ochrony przed prądem przeciążeniowym i przepięciem (OCP/OVP).
- Pomiar temperatury i ochrona przed przegrzaniem z NTC na pokładzie.
- ESC gotowy do komunikacji z dowolną standardową jednostką sterującą lotem (FCU): PWM/CAN/UART.
- Potencjometr i przycisk użytkownika dostępne na płytce rozszerzającej.
- Dwie diody LED użytkownika: jedna zielona LED dla zasilania 3,3 V i jedna czerwona LED konfigurowalna przez użytkownika.
- Zastosowania docelowe: sterowanie silnikami pojazdów R/C, dronów UAV, elektrycznych samochodów lub łodzi.
- Wymiary (z płytką dodatkową wraz z częścią ST-LINK): 30 mm × 41 mm
- Waga (z płytką dodatkową wraz z częścią ST-LINK): 9,2 g
