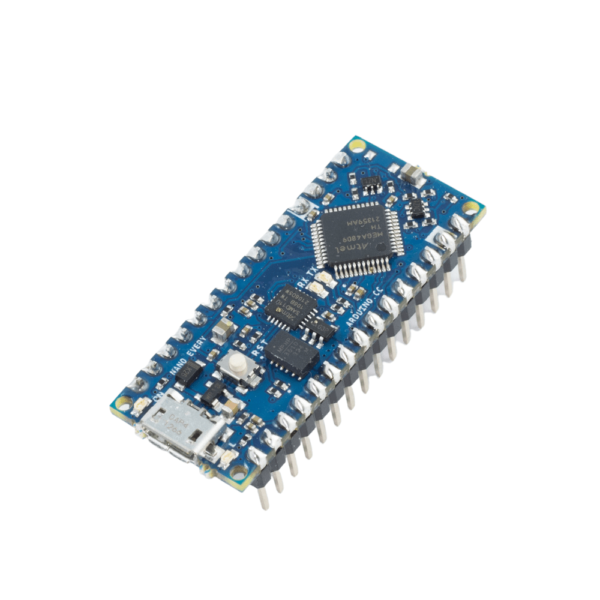

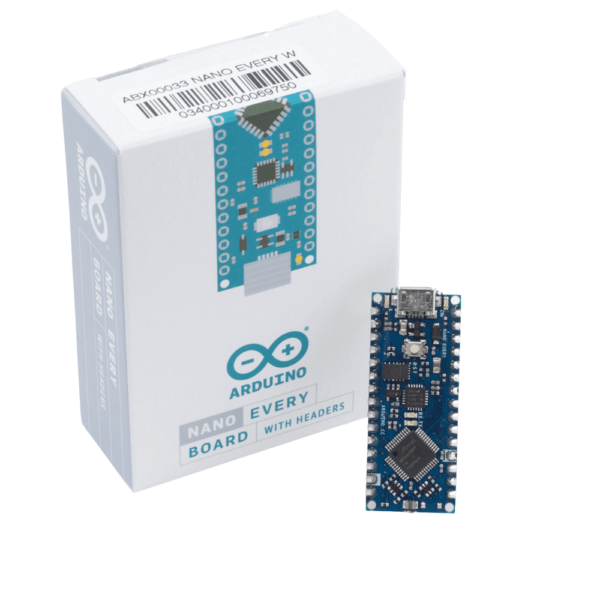

Arduino® Nano Every z wlutowanymi złączami – ABX00033

89,97

Oryginalne Arduino® Nano Every to nowy mikrokontroler AVR Atmega4809 taktowany zegarem o częstotliwości 20MHz. Na jego pokładzie znajduje się aż 48kB pamięci Flash, 6kB SRAM i 256B EEPROM. Łącznie 30 pinów na dwóch krawędziach z czego aż 14 GPIO, 6 PWM i 8 pinów analogowych. Obsługiwane interfejsy: I2C, SPI, UART, ADC. Komunikacja z PC przy pomocy złącza microUSB.

44 w magazynie

Zdobądź 8997 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: ARD_NANOEVERY_ABX00033 Kategorie: ,

Arduino® Nano Every z wlutowanymi złączami – ABX00033

Płytki Arduino cechują się prostotą. Tak też jest w wypadku Arduino® Nano Every, czyli usprawnioną wersją klasycznej płytki Arduino® Nano.

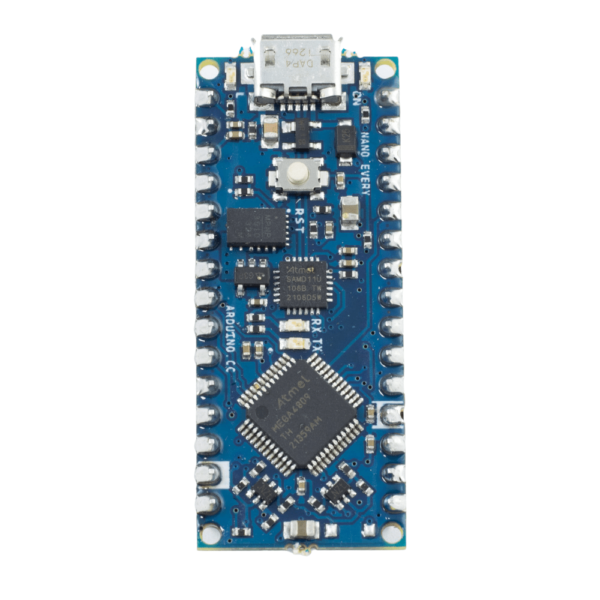

Na płytce znalazł się jeden z nowszych układów 8-bitowych AVR Atmega4809. Jest on wydajniejszy i łatwiej dostępny niż układ stosowany w klasycznym Nano.

Mikrokontroler AVR Atmega4809 na płytce Arduino® Nano Every oferuje aż 14 cyfrowych wejść/wyjść (GPIO). 6 z nich można użyć jako wyjścia PWM (jasność diod LED, sterowanie silnikami). 8 portów można użyć również jako wejścia analogowe (ADC).

Do dyspozycji użytkownika są również piny zasilania 5V i 3,3V, oraz pin RESET.

Sam układ taktowany jest zegarem o częstotliwości 48 MHz. Na zestaw pamięci składa się 48 kB Flash (pamięć programu), 6 kB SRAM, oraz 256 bajtów EEPROM.

Komunikacja Arduino® Nano Every z komputerem odbywa się przez złącze microUSB. Na płytce znajduje się konwertes USB – UART oparty o układ ATSAMD11D14A. Dzięki niemu realizowane jest zarówno programowanie jak i komunikacja szeregowa (wirtualny port COM).

Mikrokontroler pracuje z napięciem 5V.

Płytka Arduino® Nano Every obsługuje najpopularniejsze interfejsy komunikacyjne: UART, I2C, SPI. Umożliwia to podłączanie różnych układów scalonych takich jak czujniki temperatury, wyświetlacze, moduły GPS.

Zasilanie zestawu jest możliwe na dwa sposoby. Pierwszy to przewód USB, którym jednocześnie odbywa się programowanie mikrokontrolera. Drugi sposób to pin VIN, do którego można podać napięcie w zakresie 6 – 21 V.

Na płytce znajduje się dioda LED. Można ją wykorzystywać w swoim programie do sygnalizacji działania programu, a także do prostego debugowania.

Oprócz diody użytkownika są również diody sygnalizujące pracę konwertera USB – UART, oraz dioda sygnalizująca zasilanie.

Niewielkie rozmiary, wielkie możliwości

Z uwagi na swoje rozmiary, Arduino® Nano Every nadaje się do małych projektów np. mobilnych lub zasilanych bateryjnie.

Mały rozmiar nie oznacza jednak małych możliwości! W odróżnieniu od poprzedniej wersji płytki Nano mamy do czynienia z mocniejszym mikrokontrolerem oraz większą ilością pamięci na program Flash i RAM.

Migrując na nowe Arduino® Nano Every nie trzeba przepisywać projektów swoich programów. Arduino zadbało o to, aby przejście było bezbolesne. Wystarczy w projekcie wybrać nową płytkę i… gotowe! Twój program będzie działał na nowym układzie.

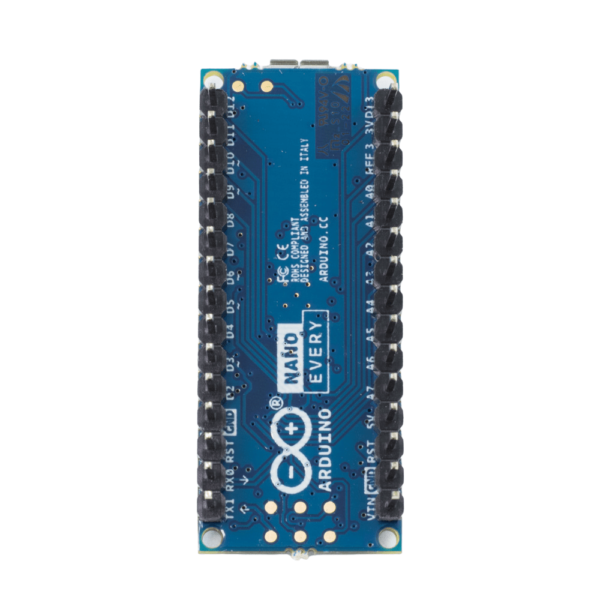

W tej wersji płytki piny są już wlutowane. Nie potrzebujesz lutownicy, aby podłączyć swoje moduły.

Specyfikacja Arduino® Nano Every

  • Model Arduino Nano Every – ABX00033
  • Napięcie zasilania: 5 V (USB), 6-21 V (pin VIN)
  • Napięcia pinów I/O: 5 V
  • Zainstalowany bootloader
  • Układ USB – UART: Programator z funkcją wirtualnego portu COM.
  • Mikrokontroler Atmega4809
    • Maksymalna częstotliwość zegara: 48 MHz
    • Pamięć SRAM: 6 kB
    • Pamięć Flash: 48 kB
    • Porty I/O: 14
    • Wyjścia PWM: 6
    • Ilość wejść analogowych: 8 (kanały przetwornika A/C)
    • Interfejsy szeregowe: UART, SPI, I2C
    • Zewnętrzne przerwania
  • Goldpiny wlutowane w płytkę
  • Złącze USB do programowania i komunikacji szeregowej
  • Dioda LED użytkownika
  • Wymiary: 45 x 18 mm

Przydatne linki

Waga 0,01 kg
Wymiary 10 × 6 × 1,5 cm
