Podpinasz zasilanie, kręcisz potencjometrem i napięcie na wyjściu nie chce się zgodzić z tym, co ustawiłeś. XL4015 przetwornica step-down obniża wyższe napięcie elektryczne do niższego, a do tego pozwala ustawić limit, więc prototyp nie pójdzie z dymem przy pierwszym błędzie. Pokażę Ci, jak ją połączyć, ustawić napięcie i CC oraz jakich pułapek unikać, gdy zasilasz Arduino lub STM32.
To najprostszy sposób, żeby z wyższego napięcia zrobić niższe i przy okazji ograniczyć pobór. Przejdziemy razem przez okablowanie, regulację napięcia, kalibrację limitu i ładowanie ogniw.
Chcesz zasilić STM32 z akumulatora albo zasilacza o wyższym napięciu? Albo zbudować prosty zasilacz z zabezpieczeniem na wypadek błędu? Tu znajdziesz odpowiedź.
Za przykład posłuży płytka ze sklepu msalamon.pl, ale zasady dotyczą każdego urządzenia na tym samym układzie scalonym. Porównaj tylko opis swojej wersji z danymi z tabeli niżej, a producent płytki nie ma tu znaczenia.

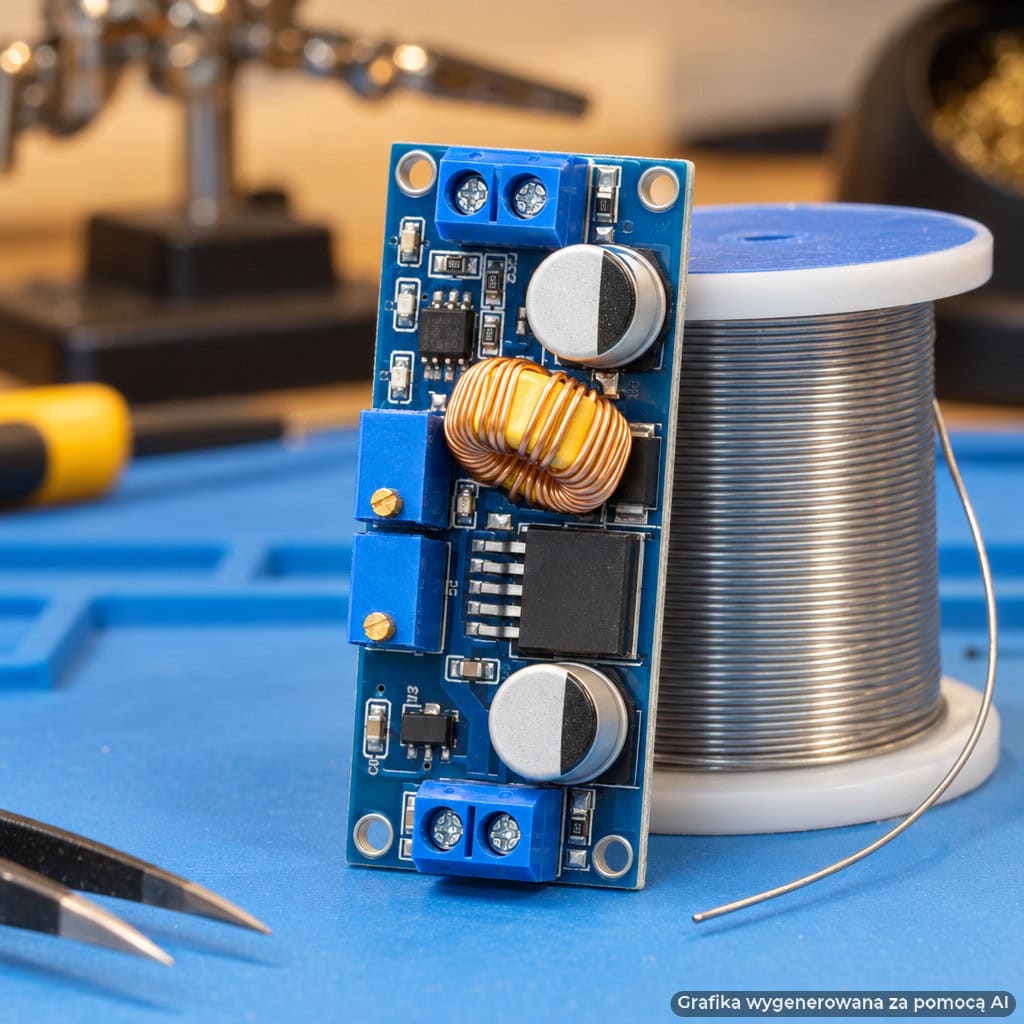

Jak działa przetwornica step-down DC-DC i czym różni się od stabilizatora liniowego?
To przetwornica DC-DC typu buck, bez izolacji galwanicznej. Zamienia stałe napięcie wejściowe na niższe, też stałe.
Stabilizator liniowy nadmiar napięcia zamienia na ciepło. Przetwornica impulsowa działa inaczej, więc przy dużej różnicy napięć i większym obciążeniu grzeje się wyraźnie mniej.
Mechanizm jest prosty. Układ steruje kluczem za pomocą modulacji szerokości impulsów (PWM), czyli włącza i wyłącza zasilanie w krótkich cyklach. Cewka i kondensator wygładzają te impulsy, a dioda Schottkiego przejmuje przepływ z cewki, kiedy klucz jest wyłączony.
Sprzężenie zwrotne i dioda w torze wyjścia
Wartości na wyjściu pilnuje sprzężenie zwrotne. Dzielnik, w którym siedzi potencjometr, mówi układowi, ile jest na wyjściu. Gdy napięcie odbiega od ustawionego, zmienia się wypełnienie impulsów.
W praktyce: taka konstrukcja nie nadaje się do czułych pomiarów analogowych bez dodatkowej filtracji, bo na wyjściu zostaje tętnienie. Wrócimy do tego przy zasilaniu płytek.
Różnice między stabilizatorami liniowymi a impulsowymi opisuję szerzej w osobnym wpisie na blogu o zasilaniu.
Parametry techniczne step-down XL4015 5A 75W i ich ograniczenia
Poniższe dane pochodzą z opisu produktu. Jeśli masz płytkę z innego źródła, porównaj je z jej opisem, bo wartości bywają różne.
| Parametr | Wartość | Co to oznacza w praktyce |
|---|---|---|
| Napięcie wejściowe | 5-38 V | Wejście musi być wyższe od ustawionego wyjścia. |
| Napięcie wyjściowe | 1,25-36 V, regulowane | Wyjście zawsze niższe od wejścia, nigdy wyższe. |
| Prąd wyjściowy stały | 4,5 A | Tyle możesz pobierać przez dłuższy czas. |
| Prąd wyjściowy maks. | 5 A (z radiatorem) | Pełne obciążenie wymaga chłodzenia. |
| Moc maksymalna | 75 W | Przy wyższym napięciu wyjściowym prąd trzeba ograniczyć. |
| Tryb pracy | CV + CC | Stałe napięcie oraz stały prąd po osiągnięciu limitu. |
| Regulacja prądu CC | Tak | Osobny potencjometr wieloobrotowy. |
| Wbudowany woltomierz | Nie | Napięcie i prąd mierzysz multimetrem. |
| Zabezpieczenia | Zwarcie i przegrzanie | Nie zastępują rozsądnego limitu prądu. |
Największe ograniczenia to brak izolacji galwanicznej i konieczność zachowania różnicy napięć. Jeśli źródło spadnie poniżej ustawionego poziomu, napięcie na wyjściu też siądzie.
Przy pełnym obciążeniu płytka i okolice mocno się nagrzewają. Radiator to nie ozdoba, tylko warunek pracy przy największych obciążeniach.
Moc 75W a rzeczywisty prąd wyjściowy
Moc to iloczyn napięcia i natężenia (P = U x I), więc przy wyższym napięciu wyjściowym to limit mocy ogranicza dostępną wartość. Traktuj to jako przykład obliczeniowy, nie wynik pomiaru.
Przy 12 V teoretycznie wyszłoby ponad 6 A, ale tnie je limit płytki i zostaje 5 A. Przy 24 V dostaniesz około 3 A, nie 5 A.
Miej też na uwadze, że ta moc dotyczy wyjścia. Sprawność nigdy nie wynosi 100%, więc ze źródła pobierzesz więcej, a różnicę przetwornica zamieni na ciepło.

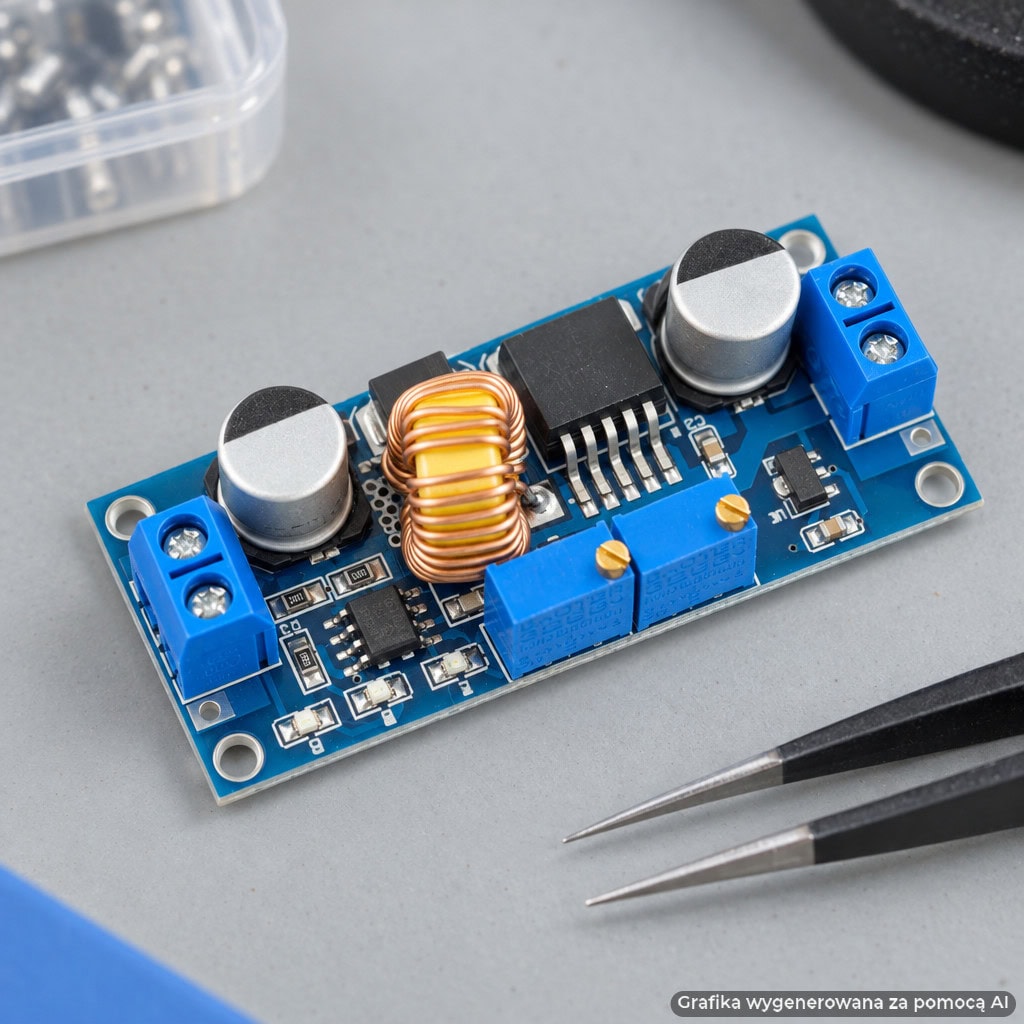

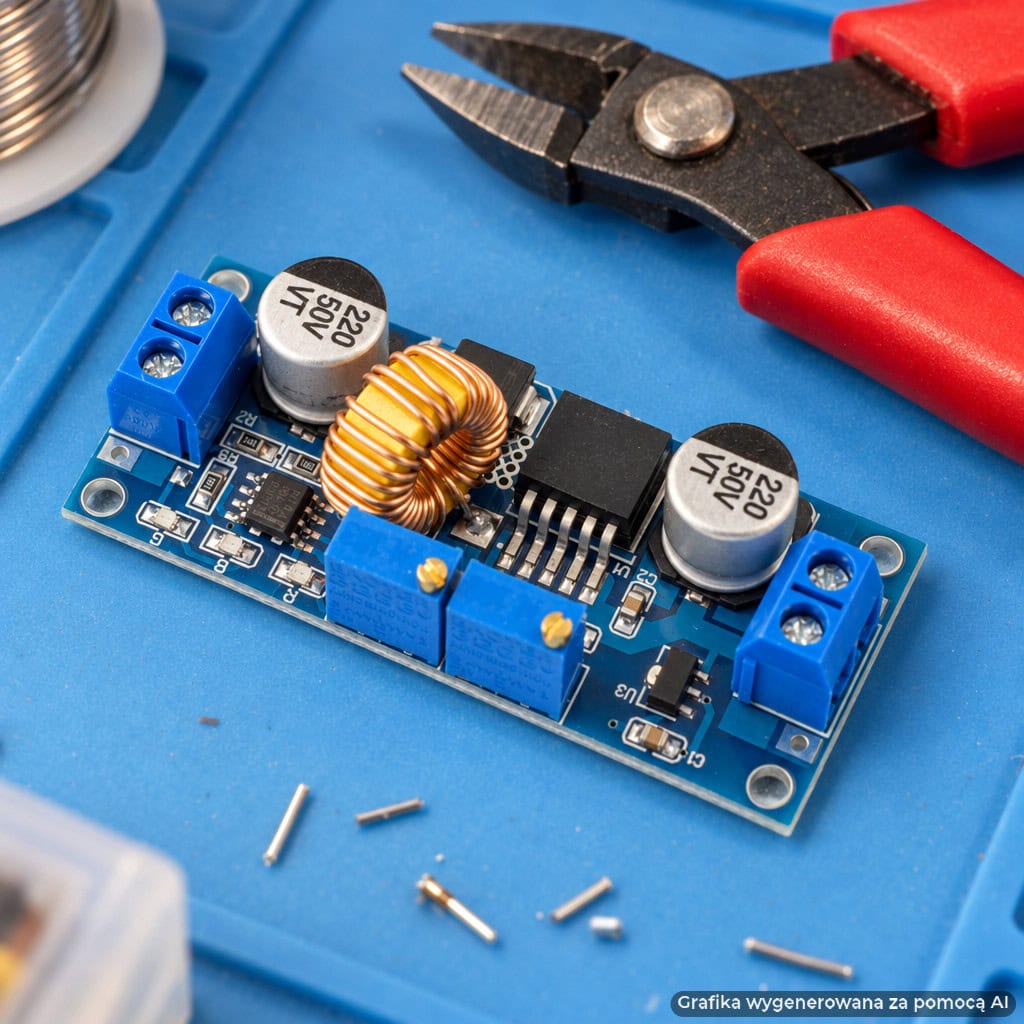

Jak połączyć moduł i regulować napięcie oraz limit?
Płytka ma wejście i wyjście w postaci złączy śrubowych oraz padów lutowniczych. Znajdziesz na niej dwa potencjometry wieloobrotowe, jeden dla napięcia, drugi dla limitu prądu, trzy diody LED i cztery otwory montażowe.
Diody znaczą kolejno: czerwona to CC/CV i sygnalizuje ograniczenie, niebieska aktywne ładowanie (powyżej 100 mA), zielona koniec ładowania (poniżej 100 mA). Gotowy moduł Przetwornica step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu jest dostępny w sklepie msalamon.pl.
Z równoważną płytką z Allegro czy innego sklepu jest tak samo. Opisy elementów sprawdź na zdjęciu swojej wersji, bo rozmieszczenie bywa inne.
Podłączenie zasilania i obciążenia, czyli polaryzacja oraz montaż
Najpierw podepnij samo wejście, bez żadnego odbiornika na wyjściu. Dwa razy sprawdź plus i minus przed włączeniem. Przy montażu w obudowie użyj czterech otworów mocujących.
Uwaga: odwrócona polaryzacja uszkadza układ. Napięcie zasilające musi być też wyższe od tego, które chcesz uzyskać.
Połączenia są proste: źródło, płytka, odbiornik. Masy wejścia i wyjścia są wspólne, więc nie licz na żadną separację.
Przy większych obciążeniach weź przewody o odpowiednim przekroju i solidne połączenia. Cienkie kable i luźne zaciski to częsta przyczyna spadków napięcia i grzania.
Przy zasilaniu z sieci pracuj tylko na gotowym źródle o napięciu bezpiecznym i nigdy nie dotykaj elementów pod napięciem sieciowym. Przy akumulatorach miej z tyłu głowy ryzyko zwarcia i pożaru.
Regulacja napięcia na wyjściu potencjometrem
Podepnij multimetr pod wyjście i włącz zasilanie bez obciążenia. Kręć potencjometrem wieloobrotowym powoli, aż zobaczysz docelową wartość.
Zakres to 1,25-36 V, ale wyjście ma zostać niższe od wejścia. Potencjometr ma wiele obrotów między skrajnymi położeniami, więc na początku możesz nie widzieć żadnej zmiany. Spokojnie, kręć dalej.
W praktyce: ustaw napięcie, zanim podepniesz Arduino lub STM32. Płytka wpięta przy przypadkowo wysokiej wartości to najkrótsza droga do awarii.
Ustawianie limitu CC z obciążeniem
Ustaw napięcie, potem przełącz multimetr w tryb amperomierza i podłącz go szeregowo ze znanym obciążeniem, np. rezystorem mocy, między wyjście plus i minus. Obciążenie musi pobierać więcej prądu niż żądany limit, inaczej przetwornica nie wejdzie w ograniczenie.
Drugim potencjometrem kręć powoli, aż miernik pokaże żądany limit. Czerwona dioda CC/CV zaświeci wtedy, bo przetwornica pracuje w ograniczeniu.
Pamiętaj, że rezystor będzie się grzał, więc dobierz go z zapasem mocy. Zacznij od niskiego ustawienia i sprawdź, czy zakres i bezpiecznik miernika udźwigną spodziewaną wartość.
Po kalibracji odłącz miernik i rezystor, zanim podepniesz właściwy odbiornik. Ustawiony limit zostaje jako jego zabezpieczenie.

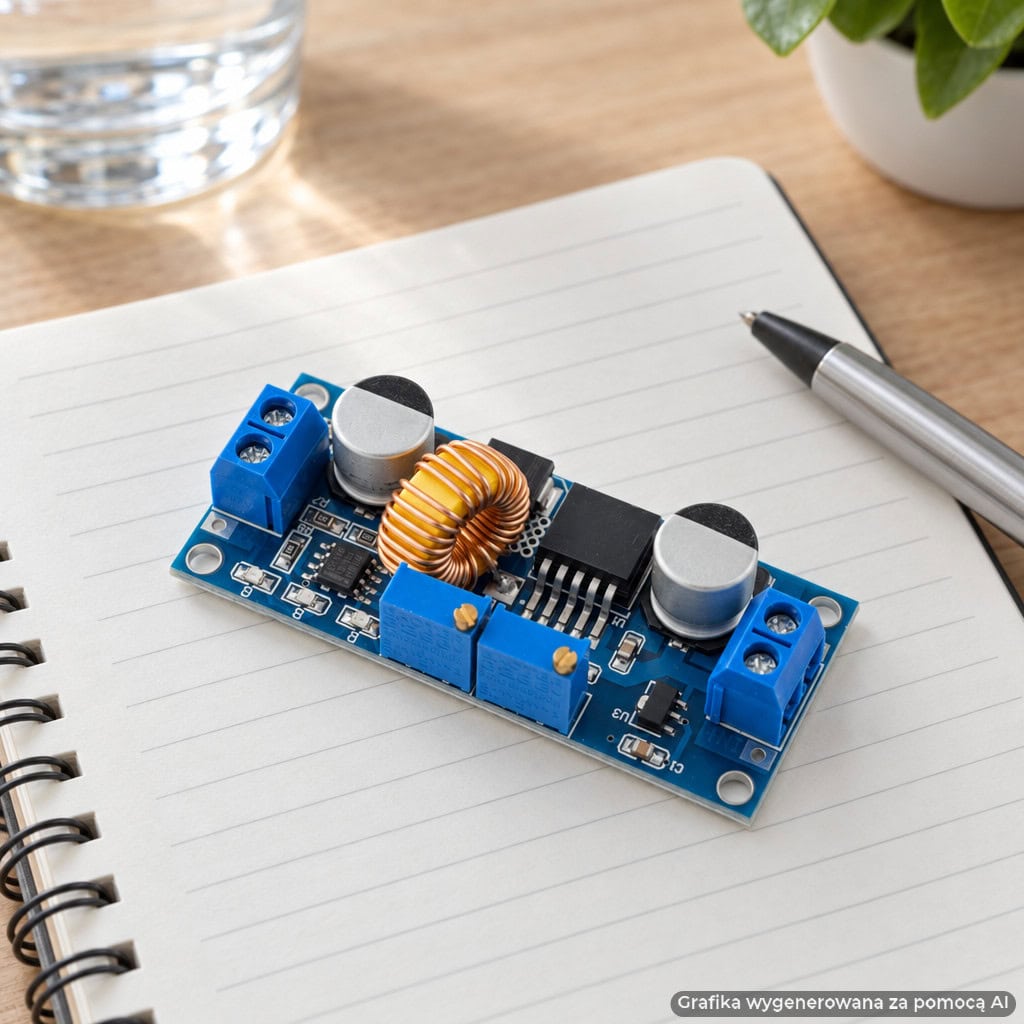

Czy przetwornica nadaje się do zasilania Arduino i STM32?
Tak, jeśli ustawisz napięcie przed połączeniem płytki i dopasujesz je do jej wejścia zasilania. Zajrzyj do dokumentacji swojej płytki, bo każda oczekuje czegoś innego.
Masa przetwornicy ma być wspólna z masą zasilanego urządzenia. Bez tego sygnały nie mają sensownego odniesienia.
Limit to bardzo wygodne zabezpieczenie przy uruchamianiu prototypu. Ustaw go nisko, a przy błędzie w połączeniach układ ograniczy pobór i oszczędzi Ci uszkodzeń.
Uważaj na szumy. Przetwornica zostawia na wyjściu tętnienia, które potrafią zaburzyć ADC lub czułe obwody analogowe, choćby wzmacniacz sygnałów z czujników.
- dodaj kondensator blisko zasilanej płytki,
- rozważ filtr LC lub stabilizator liniowy za przetwornicą dla sekcji analogowej,
- trzymaj przewody mocy z dala od linii pomiarowych.
Zasilanie płytek Nucleo i innych zestawów STM32 opisuję osobno, bo każda ma własne opcje.
Czy ta przetwornica może być ładowarką akumulatorów Li-Ion i Li-Pol?
Może, bo ma tryb CC/CV, czyli najpierw stały prąd, a potem stałe napięcie. Regulacja limitu pozwala dopasować go do pojemności ogniwa.
To jednak prosta ładowarka, bez zabezpieczeń ogniwa. Przetwornica nie zna temperatury ani stanu akumulatora elektrycznego, więc dołóż BMS.
| Faza ładowania | Co robi moduł | Wskazanie LED |
|---|---|---|
| Stały prąd (CC) | Ogranicza prąd do ustawionej wartości | Czerwona CC/CV, niebieska gdy prąd powyżej 100 mA |
| Stałe napięcie (CV) | Utrzymuje ustawione napięcie, prąd maleje | Niebieska, dopóki prąd powyżej 100 mA |
| Koniec ładowania | Prąd spadł poniżej progu | Zielona |
Napięcie końcowe ustaw według karty katalogowej konkretnego ogniwa, bo różne chemie mają różne wymagania. Rób to multimetrem, bez podłączonego akumulatora.
Uwaga: akumulatory litowe przy błędnym ładowaniu są groźne i mogą się zapalić. Ładuj pod nadzorem, na niepalnej powierzchni, i nigdy nie ładuj uszkodzonych ogniw.
Szczegóły o ogniwach i BMS znajdziesz w osobnym wpisie na blogu.
Jak cyfrowo regulować napięcie z Arduino lub ESP?
Ta płytka nie ma wejścia cyfrowego, regulacja odbywa się potencjometrem. Cyfrowa regulacja wymaga grzebania w torze sprzężenia zwrotnego.
Wygląda to tak: potencjometr jest częścią dzielnika, który mówi układowi, ile jest na wyjściu. Jeśli zastąpisz go potencjometrem cyfrowym lub innym sterowanym elementem, mikrokontroler zmieni napięcie. To modyfikacja płytki, więc rób ją świadomie i sprawdź, co dokładnie zmieniasz.
Odczyt jest łatwiejszy. Płytka nie ma woltomierza, więc użyj dzielnika rezystorowego i ADC mikrokontrolera.
Wejście ADC ma maksymalne dopuszczalne napięcie, więc dzielnik musi zejść poniżej tej granicy przy najwyższym ustawieniu. Wartość znajdziesz w dokumentacji swojego układu.
/* Przeliczenie odczytu ADC na napięcie na wyjściu przetwornicy.
adc_max to maksymalna wartość ADC, vref to napięcie odniesienia,
r_gora i r_dol to rezystancje dzielnika. */
float napiecie_wyjscia(float adc, float adc_max,
float vref, float r_gora, float r_dol)
{
float u_adc = vref * adc / adc_max;
return u_adc * (r_gora + r_dol) / r_dol;
}Funkcja odwraca działanie dzielnika. Rezystory dobierz do swojego zakresu napięć, a odczyt uśredniaj, bo tętnienia wyjdą w wyniku.

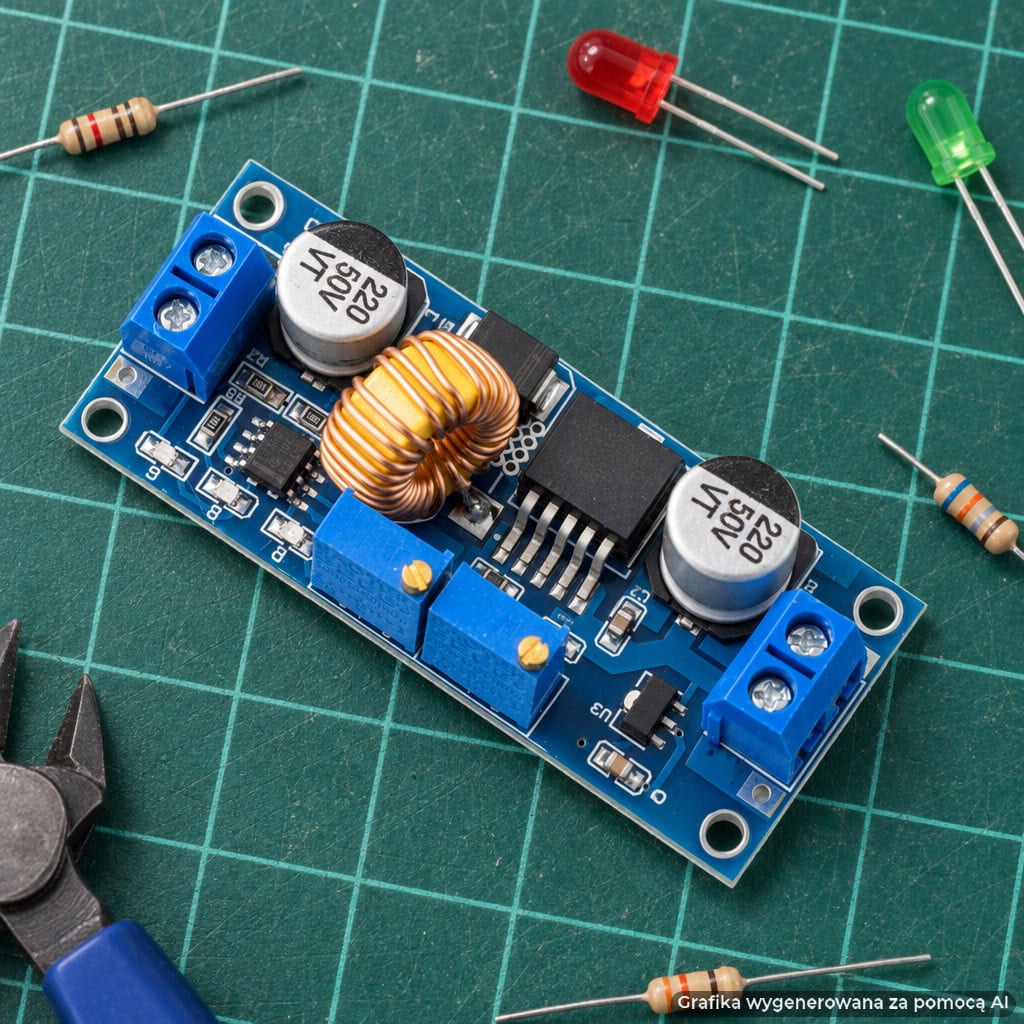

Czy przetwornica DC-DC nadaje się na zasilacz laboratoryjny?
Tak, jako prosty zasilacz regulowany z limitem w trybie CV i CC. Dobrze sprawdza się przy uruchamianiu prototypów, a jej zastosowanie w pracowni to najczęściej właśnie zasilanie testowe.
Ma jednak swoje ograniczenia. Brak wyświetlacza, potencjometry bez wysokiej dokładności, tętnienia na wyjściu i zero izolacji galwanicznej.
Co dołożyć, żeby stanowisko było wygodniejsze:
- zewnętrzny woltomierz i amperomierz panelowe,
- gniazda wyjściowe i bezpiecznik,
- radiator, a przy dużych obciążeniach także wentylator,
- źródło o wyraźnie wyższym napięciu niż potrzebne na wyjściu.
Konstrukcja o lepszych parametrach i czystym wyjściu to już osobny temat, ale do większości prac hobbystycznych ta wystarcza.

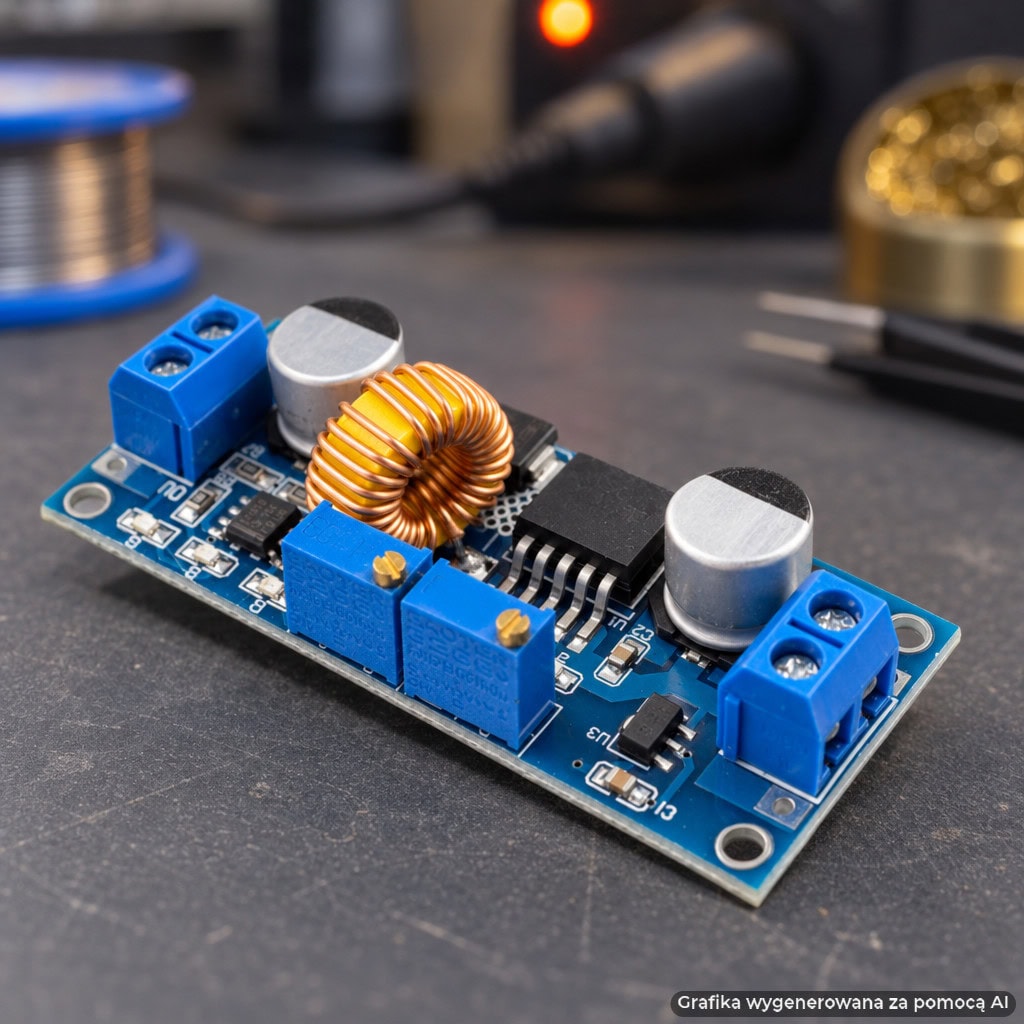

Opinie i typowe problemy z przetwornicą step-down 5A
Nie cytuję tu konkretnych recenzji, tylko to, co najczęściej wychodzi w praktyce. Większość kłopotów ma te same przyczyny.
- Płytka się mocno grzeje brak radiatora lub zbyt duża różnica napięć przy dużym obciążeniu.
- Napięcie nie osiąga ustawionej wartości wejście jest za niskie względem wyjścia albo siada pod obciążeniem.
- Czerwona dioda świeci i napięcie spada przetwornica pracuje w ograniczeniu, więc zwiększ limit lub zmniejsz obciążenie.
- Szumy w odczytach to tętnienia, więc dodaj filtrację.
- Nic się nie dzieje po włączeniu sprawdź polaryzację i połączenia, bo odwrócone zasilanie mogło ubić układ.
Dobry nawyk: napięcie i limit ustawiaj zawsze na pustym wyjściu, odbiornik dopinaj dopiero potem.
Podsumowanie
Wiesz już, jak połączyć przetwornicę, ustawić napięcie potencjometrem i skalibrować limit prądu. Znasz też jej ograniczenia: brak izolacji, konieczność chłodzenia i wejście zawsze wyższe od wyjścia.
Wiesz również, kiedy sprawdzi się przy zasilaniu płytek, ładowaniu ogniw i prostym stanowisku laboratoryjnym. Przy czułych pomiarach analogowych zadbaj o filtrację, a przy akumulatorach litowych o BMS.
Dalej dobierz zasilanie do konkretnej płytki z STM32 albo zbuduj własne stanowisko z zewnętrznym miernikiem.
FAQ – XL4015 przetwornica step-down
1. Czy wyjście może mieć wyższe napięcie niż wejście? Nie, to przetwornica obniżająca. Napięcie wyjściowe musi być niższe od wejściowego.
2. Czy mogę zasilić Arduino z tej przetwornicy? Tak, ustaw najpierw napięcie multimetrem i dopasuj je do wejścia zasilania Twojej płytki. Dopiero potem ją podłącz.
3. Jak ustawić limit prądu? Dodaj znane obciążenie, z amperomierzem w szeregu i powoli kręć potencjometrem aż do żądanej wartości.
4. Czy przetwornica ma wbudowany woltomierz? Nie, napięcie mierzysz multimetrem albo ADC mikrokontrolera przez dzielnik rezystorowy.
5. Czy można nią ładować akumulatory Li-Ion? Tak, dzięki trybowi CC/CV, ale bez BMS i nadzoru jest to ryzykowne. Napięcie końcowe ustaw według karty katalogowej ogniwa.
6. Jaki prąd stały wytrzyma ta przetwornica? Prąd stały to 4,5 A, a do 5 A dojdziesz tylko z radiatorem. Powyżej tej wartości zadziała ograniczenie albo zabezpieczenie przed przegrzaniem.
