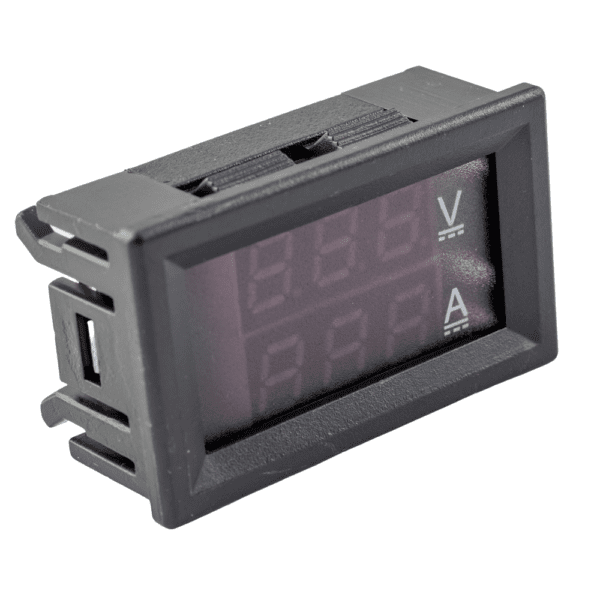

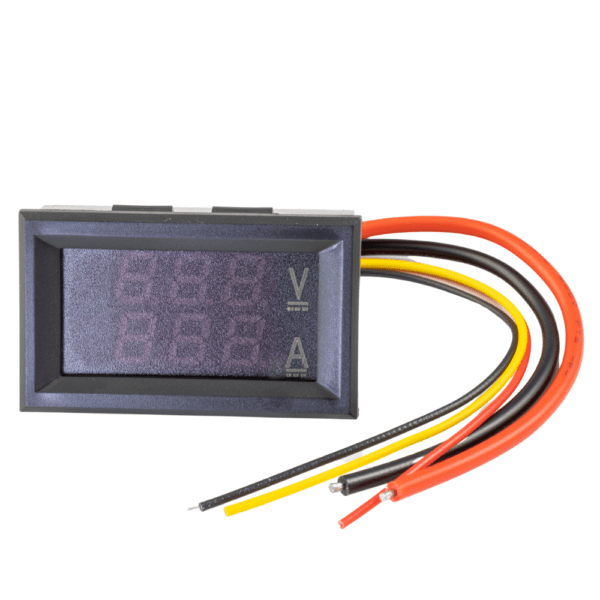

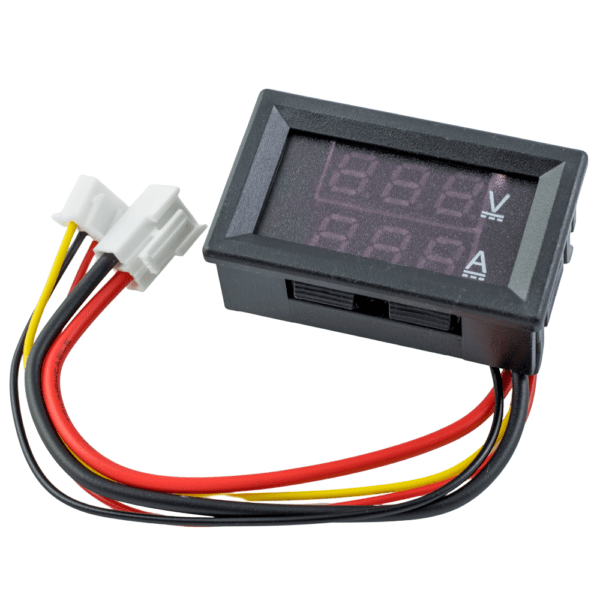

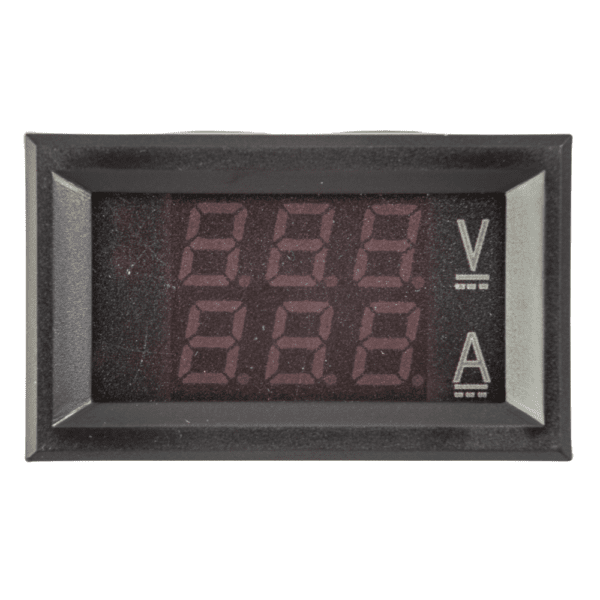

Woltomierz, amperomierz panelowy LED, 0-100V 0-10A DC

Moduł panelowy, pomiarowy 2 w 1 – woltomierz i amperomierz.

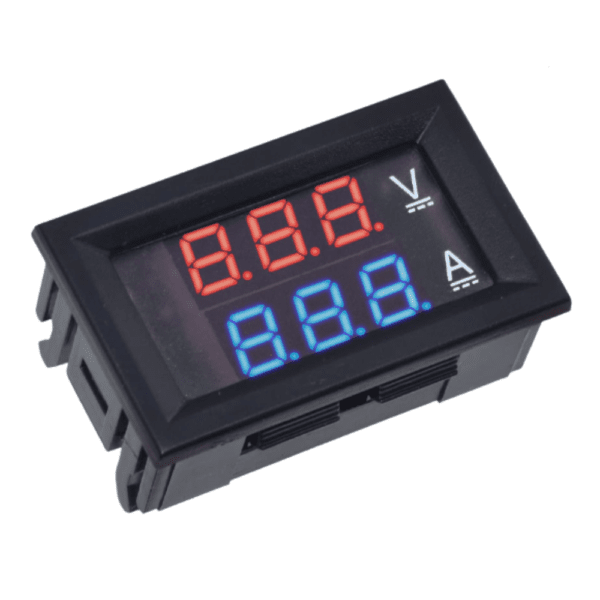

Dwa wyświetlacze 0,28″ do jednoczesnego pomiary napięcia i prądu.

Górny wyświetlacz napięcia w kolorze czerwonym.

Dolny wyświetlacz prądu w kolorze niebieskim.

Na płytce modułu znajdują się dwa potencjometry służące do kalibracji woltomierza i amperomierza. Kalibracji należy dokonywać na napięciu i prądzie wzorcowym.

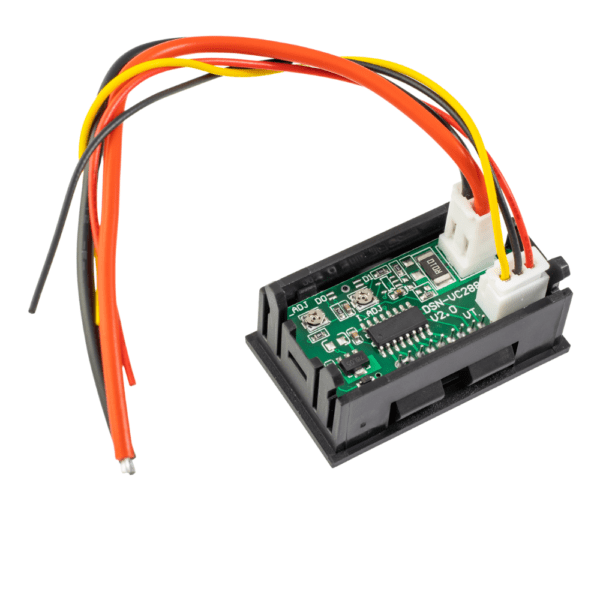

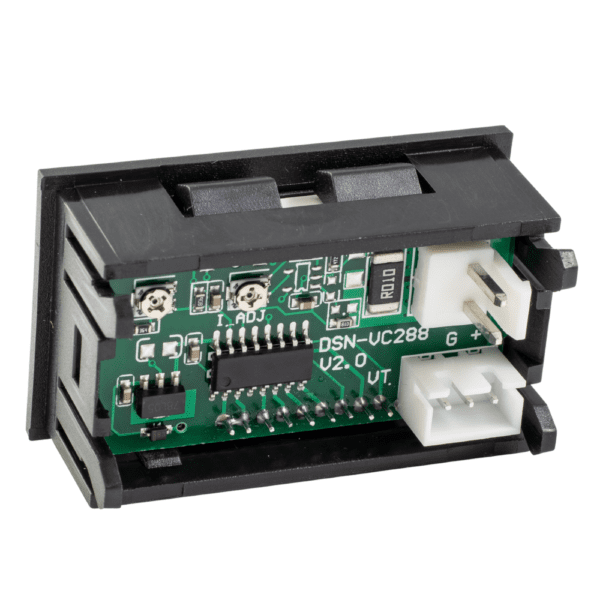

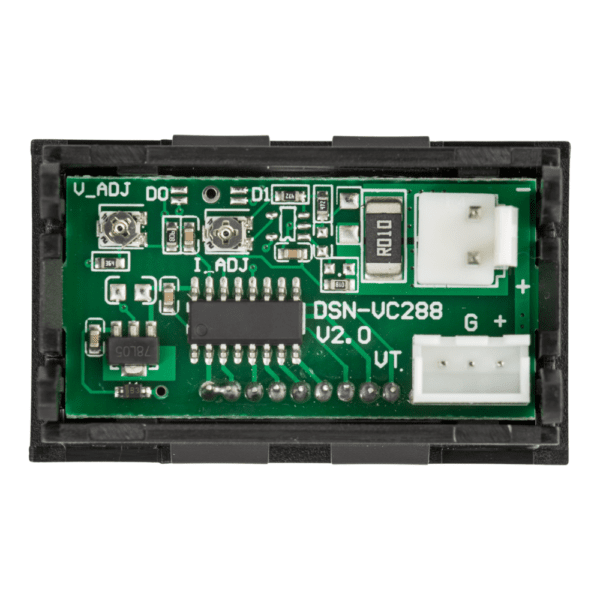

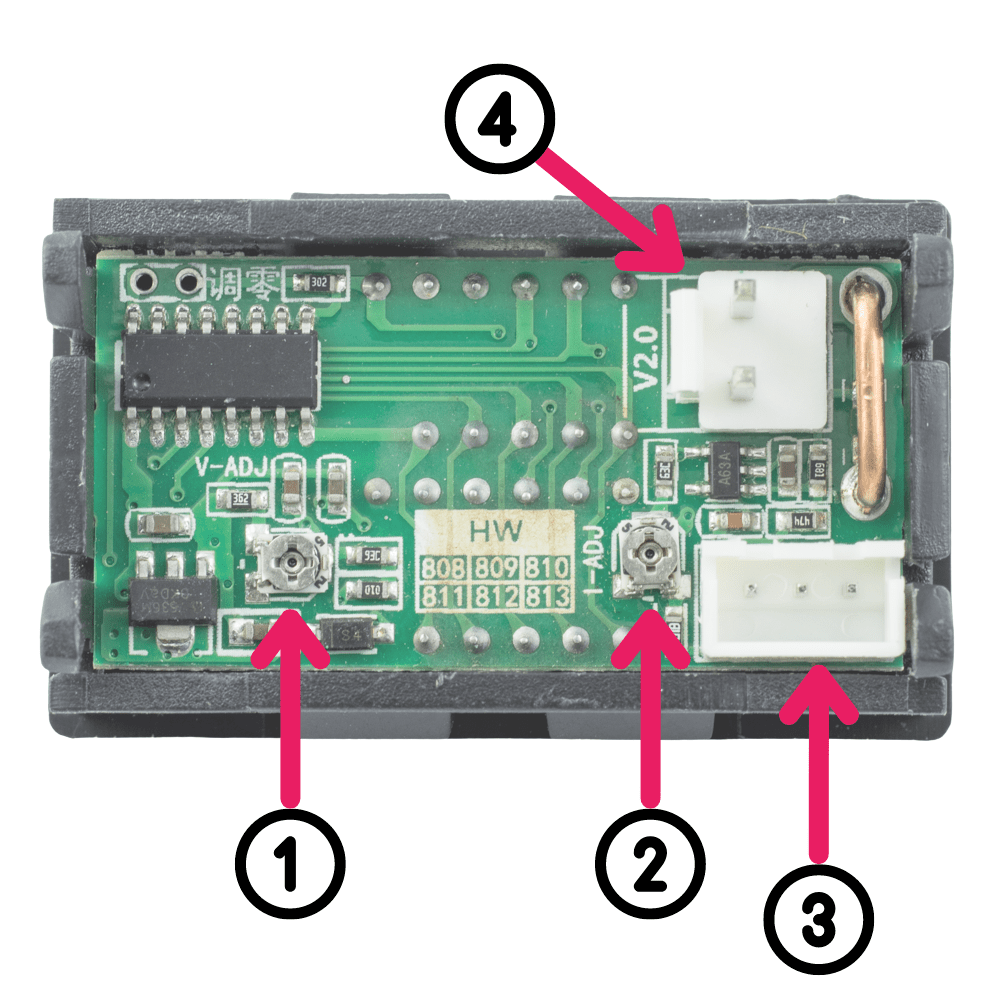

✅ Elementy modułu

1️⃣ Potencjometr kalibracji woltomierza
2️⃣ Potencjometr kalibracji amperomierza
3️⃣ Złącze zasilania i pomiaru napięcia
4️⃣ Złącze pomiaru prądu

Moduł morze mierzyć w dwóch trybach: ze wspólnym zasilaniem razem z mierzonym obciążeniem, lub osobnym

Pomiar na wspólnym z obciążeniem zasilaniu

Pomiar w tym trybie możliwy jest w zakresie 4-28V DC. Jest to spowodowane tym, że elektronika miernika działa właśnie w takim zakresie.

Legenda:

O – Odbiornik, zasilane urządzenie
ZO – Zasilanie Odbiornika

Pomiar na Oddzielnym z obciążeniem zasilaniu

Pomiar w tym trybie jest odseparowany od zasilania miernika. Dzięki temu można zmierzyć napięcie obciążenia w zakresie 0-100V DC.

Zasilanie samego miernika powinno mieścić się w zakresie 4-30V DC.

Legenda:

O – Odbiornik, zasilane urządzenie
ZO – Zasilanie Odbiornika
ZM – Zasilanie Miernika

Parametry woltomierza, amperomierza panelowego LED

• Zasilanie miernika: 4 – 28 V DC
• Zakres pomiaru napięcia: 0 – 100 V DC
• Zakres pomiaru prądu: 0 – 10 A DC
• Wyświetlacz napięcia: LED 0.28″, czerwony
• Wyświetlacz prądu: LED 0.28″, niebieski
• Prąd pracy: <10 mA
• Dokładność pomiaru: 1%
• Możliwość kalibracji potencjometrami
• Wymiary modułu: 48 x 29 x 22 mm
