STM32U5G9J-DK1 Zestaw uruchomieniowy z mikrokontrolerem STM32U5G9NJH6Q
STM32U5G9J-DK1 Zestaw uruchomieniowy z mikrokontrolerem STM32U5G9NJH6Q

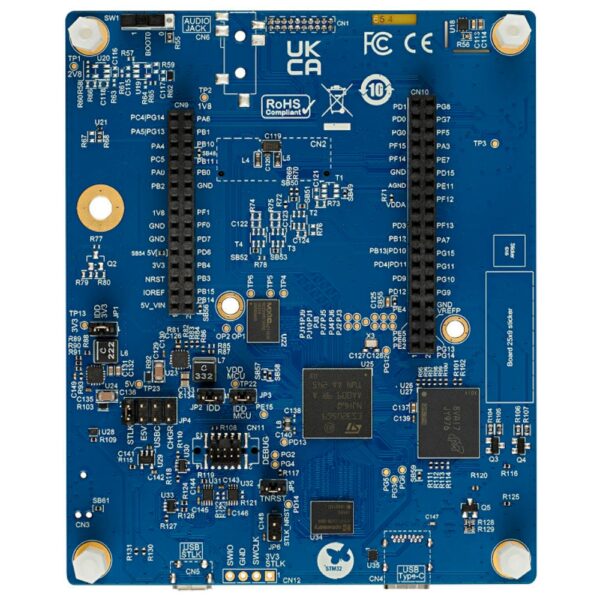

Zestaw Discovery STM32U5G9J-DK1 to platforma rozwojowa zaprojektowana wokół mikrokontrolera STM32U5G9NJH6Q. Układ ten oparty jest na zaawansowanym rdzeniu ARM® Cortex®-M33 z technologią Arm® TrustZone®. Platforma Discovery posiada wiele układów zewnętrznych takich jak okrągły wyświetlacz TFT 2.47 cala o rozdzielczości 480×480 pikseli, pamięć Octo-SPI NOR Flash, pamięć Hexadeca-SPI PSRAM, pamięć eMMC flash 4 GB, czujniki MEMS, port USB Type-C® dla użytkownika oraz złącze USB ST-LINK Micro-B.
534,29 zł z VAT
Cena netto: 434,38 zł
1 w magazynie
Zdobądź 53429 Punktów za ten produkt.Korzyści
Płatność & Wysyłka
STM32U5G9J-DK1 Zestaw uruchomieniowy z mikrokontrolerem STM32U5G9NJH6Q
Zestaw Discovery STM32U5G9J-DK1 to platforma rozwojowa zaprojektowana wokół mikrokontrolera STM32U5G9NJH6Q. Układ ten oparty jest na zaawansowanym rdzeniu Arm® Cortex®-M33 z technologią Arm® TrustZone®, oferując 4 MB pamięci flash i 3 MB SRAM.
Platforma Discovery posiada wiele układów zewnętrznych podłączonych i gotowych do użycia. Są to m.in.:

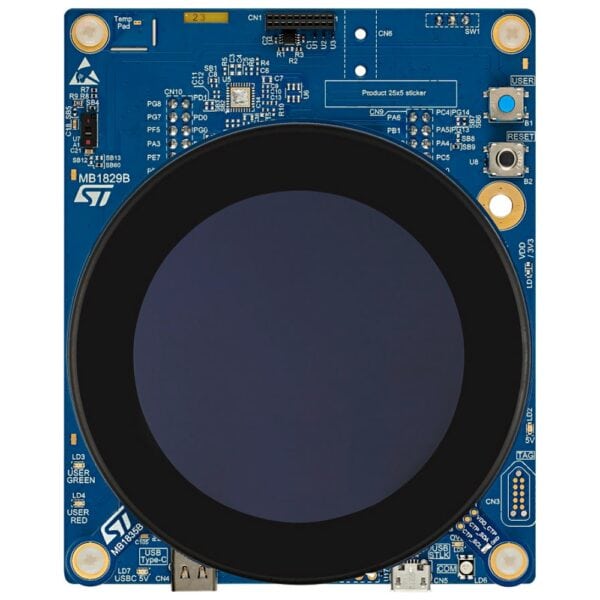

- Wyświetlacz TFT 2.47″ RGB 480×480 pikseli z interfejsem MIPI DSI® 2‑data lane i panelem dotykowym
- Port USB Type-C® z interfejsem USB 2.0 HS (tylko zasilanie)
- Sensory MEMS firmy STMicroelectronics, w tym czujnik odległości i detekcji gestów oraz czujnik temperatury
- Pamięć Octo-SPI NOR flash 512 Mb
- Pamięć Hexadeca-SPI PSRAM 512 Mb
- Pamięć eMMC flash 4 GB
- Dwie diody LED dla użytkownika
- Przycisk użytkownika i resetowania
- Złącza na płycie:
- USB ST-LINK Micro-B
- USB Type-C®
- Dwa podwójne rzędy złączy o skoku 2.54 mm do prototypowania dodatkowych peryferiów
- Rozszerzenie z płytką MEMS audio (dla STM32U5G9J-DK1)
- MIPI10
- Złącze Tag‑Connect™ 10‑pin
- Elastyczne opcje zasilania: ST-LINK USB VBUS, złącze USB lub zewnętrzne źródła
- Wbudowany debugger/programator STLINK-V3E z możliwością ponownej enumeracji USB: pamięć masowa, wirtualny port COM i port debugowania
- Rozbudowane bezpłatne biblioteki oprogramowania i przykłady dostępne w pakiecie STM32CubeU5 MCU
- Obsługa szerokiego wyboru zintegrowanych środowisk programistycznych (IDE), w tym IAR Embedded Workbench®, MDK-ARM i STM32CubeIDE
Ten zestaw jest idealny dla deweloperów, którzy chcą zbadać możliwości mikrokontrolerów serii STM32U5, oferując szeroką gamę funkcji sprzętowych, aby ułatwić szybki rozwój i prototypowanie aplikacji o niskim zużyciu energii oraz zaawansowanych funkcji graficznych.
Kluczowe funkcje zestawu Discovery STM32U5G9J-DK1
- Główny Mikrokontroler: STM32U5G9NJH6Q, oparty na rdzeniu ARM® Cortex®-M33 z technologią Arm® TrustZone®, oferuje 4 MB pamięci Flash i 3 MB SRAM, umieszczony w obudowie TFBGA216.
- Wyświetlacz: Wyposażony w 2.47-calowy okrągły wyświetlacz TFT o rozdzielczości 480×480 pikseli z interfejsem MIPI DSI® i panelem dotykowym, zapewniający zaawansowaną obsługę graficzną i interakcję użytkownika.
- Łączność: Zawiera port USB Type-C® z interfejsem USB 2.0 HS (tylko zasilanie) oraz port USB ST-LINK Micro-B, umożliwiające szybkie przesyłanie danych oraz programowanie.
- Czujniki i Wejścia: Obejmuje sensory MEMS firmy STMicroelectronics, takie jak czujnik odległości i detekcji gestów oraz czujnik temperatury, co pozwala na interaktywne sterowanie i monitorowanie w projektach.
- Pamięć i Rozszerzenia: Zawiera pamięć Octo-SPI NOR flash 512 Mb, Hexadeca-SPI PSRAM 512 Mb oraz eMMC flash 4 GB. Dwa podwójne rzędy złączy o skoku 2.54 mm umożliwiają łatwe dodawanie funkcji za pomocą istniejących modułów.
- Debugowanie: Zintegrowany debugger/programator STLINK-V3E z możliwością ponownej enumeracji USB, zapewniającym funkcje pamięci masowej, wirtualnego portu COM oraz debugowania.
- Opcje Zasilania: Możliwość zasilania przez ST-LINK USB VBUS, złącze USB, lub zewnętrzne źródła, zapewniające elastyczność w różnych środowiskach rozwojowych.
- Wsparcie Oprogramowania: Pakiet STM32CubeU5 MCU oferuje kompleksowe biblioteki oprogramowania oraz przykłady, wspierające rozwój w różnych środowiskach IDE takich jak IAR Embedded Workbench®, MDK-ARM, i STM32CubeIDE, ułatwiając efektywny rozwój aplikacji.
Specyfikacja zestawu Discovery STM32U5G9J-DK1
- Mikrokontroler: STM32U5G9NJH6Q oparty na rdzeniu ARM® Cortex®-M33 z technologią Arm® TrustZone®, z 4 MB pamięci flash i 3 MB SRAM w obudowie TFBGA216.
- Wyświetlacz: Okrągły wyświetlacz TFT o przekątnej 2.47 cala, rozdzielczości 480×480 pikseli z interfejsem MIPI DSI® i panelem dotykowym, idealny do zaawansowanych aplikacji graficznych.
- Złącza USB: Port USB Type-C® dla użytkownika oraz port USB ST-LINK Micro-B, umożliwiające łatwe programowanie i komunikację z urządzeniem.
- Interakcja użytkownika: Dwie diody LED dla użytkownika, przycisk resetu, oraz przycisk użytkownika dla interakcji i sygnalizacji.
- Czujniki: Czujnik odległości i detekcji gestów oraz czujnik temperatury do monitorowania warunków otoczenia i eksperymentów.
- Pamięć: Pamięć Octo-SPI NOR flash 512 Mb, Hexadeca-SPI PSRAM 512 Mb oraz eMMC flash 4 GB, zapewniające rozbudowane opcje przechowywania danych.
- Złącza rozszerzeń:
- Dwa podwójne rzędy złączy o skoku 2.54 mm do prototypowania dodatkowych peryferiów.
- Złącze MIPI10.
- Złącze Tag‑Connect™ 10‑pinowe.
- Rozszerzenie z płytką MEMS audio (dla STM32U5G9J-DK1).
- Opcje zasilania: Możliwość zasilania poprzez ST-LINK USB VBUS, złącze USB użytkownika, lub zewnętrzne źródła, zapewniające wszechstronność w różnych środowiskach testowych.
- Debugger i programator: Zintegrowany debugger/programator STLINK-V3E z możliwością re-enumeracji USB: masowa pamięć, wirtualny port COM i port debugowania.
- Wsparcie oprogramowania: Obszerny pakiet STM32CubeU5 MCU zawiera darmowe biblioteki oprogramowania, przykłady i wsparcie dla różnych Zintegrowanych Środowisk Rozwojowych (IDE), takich jak IAR Embedded Workbench®, MDK-ARM i STM32CubeIDE, co ułatwia tworzenie zaawansowanych aplikacji.
