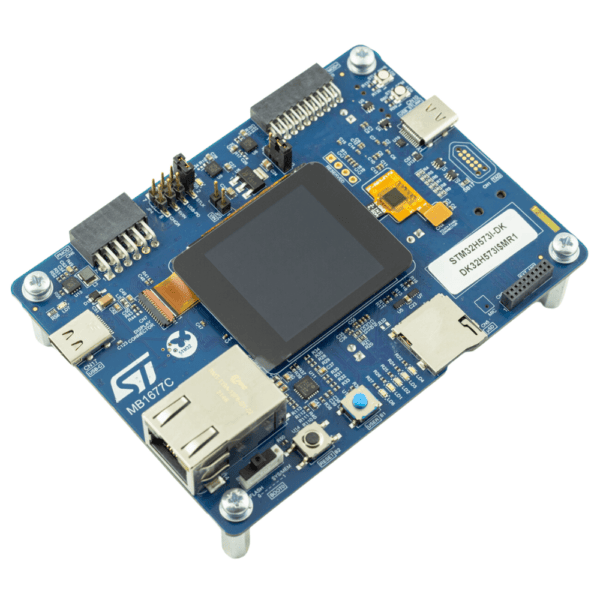

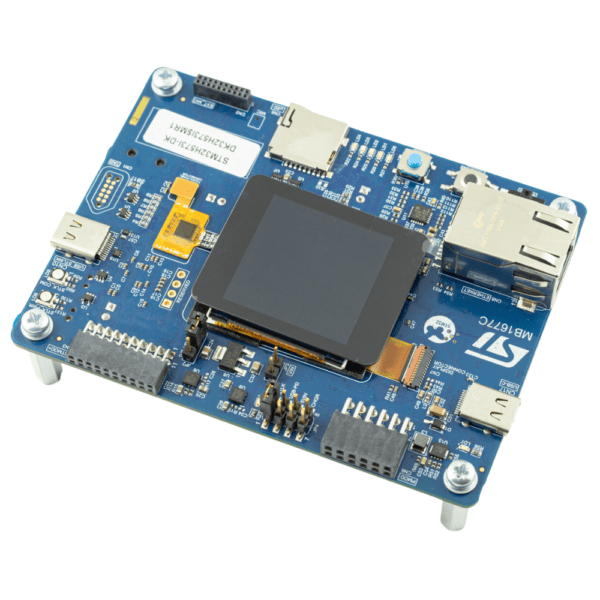

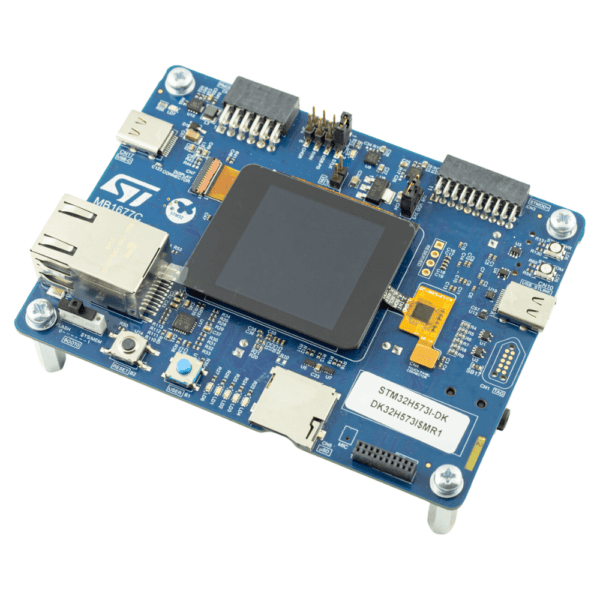

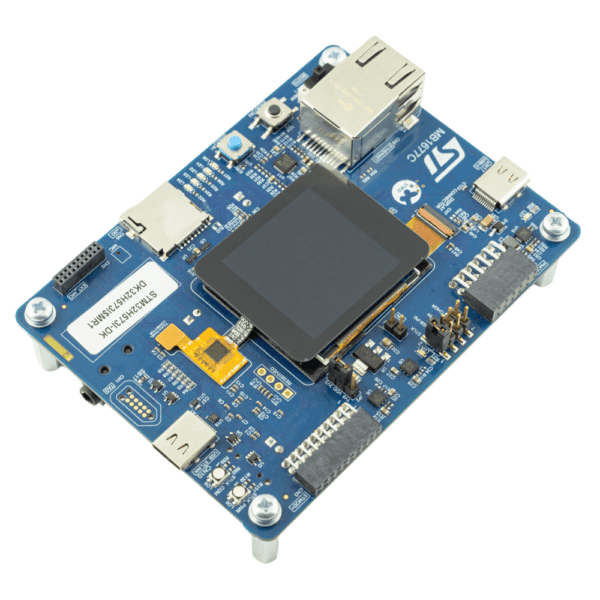

STM32H573I-DK Zestaw uruchomieniowy z mikrokontrolerem STM32H573IIK3Q

529,99  z VAT

Cena netto: 430,89

Zadaj pytanie do produktu

Zestaw Discovery STM32H573I-DK to platforma rozwojowa zaprojektowana wokół mikrokontrolera STM32H573IIK3Q. Układ ten oparty jest na zaawansowanym rdzeniu ARM® Cortex®‑M33 z technologią Arm® TrustZone®. Platforma Discovery posiada wiele układów zewnętrznych takich jak wyświetlacz TFT 240×240 pikseli, Ethernet, Kodek Audio, Pamięć NOR Flash, Mikrofon MEMS, Moduł WiFi 802.11 b/g/n, Złącze USB-C dla użytkownika.

1 w magazynie

Zdobądź 52999 Punktów za ten produkt.

Nasze gwarancje

  • Znak "check" Zamów do 14:00. Dostawa następnego dnia.
  • Znak "check" 30 dni na zwrot
  • Znak "check" Od 300 zł wysyłka gratis
Płatność & Wysyłka
  • Karta Visa
  • MasterCard
  • Apple Pay

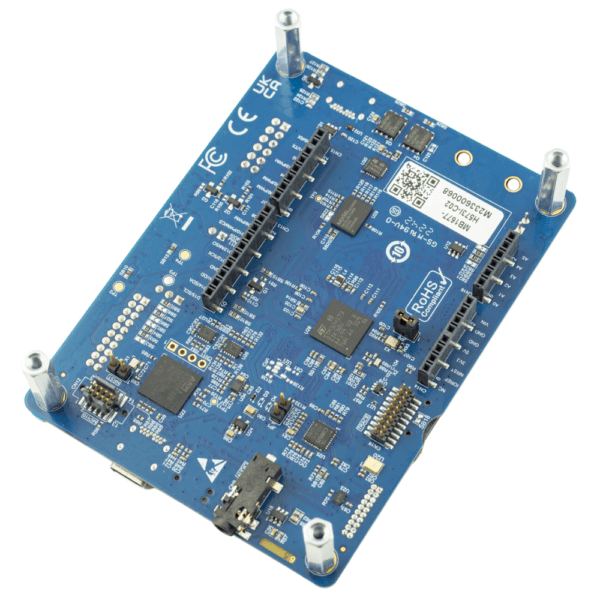

STM32H573I-DK Zestaw uruchomieniowy z mikrokontrolerem STM32H573IIK3Q

Zestaw Discovery STM32H573I-DK to platforma rozwojowa zaprojektowana wokół mikrokontrolera STM32H573IIK3Q. Układ ten oparty jest na zaawansowanym rdzeniu ARM® Cortex®‑M33 z technologią Arm® TrustZone®.

Platforma Discovery posiada wiele układów zewnętrznych podłączonych i gotowych do użycia. Są to m.in.:

  • Wyświetlacz TFT 240×240 pikseli
  • Ethernet
  • Kodek Audio
  • Pamięć NOR Flash
  • Mikrofon MEMS
  • Moduł WiFi 802.11 b/g/n
  • Złącze USB-C dla użytkownika

Ten zestaw jest idealny dla deweloperów, którzy chcą zbadać możliwości mikrokontrolerów serii STM32H5, oferując szeroką gamę funkcji sprzętowych, aby ułatwić szybki rozwój i demonstrację aplikacji bez projektowania dedykowanego sprzętu.

Kluczowe funkcje zestawu Discovery STM32H573I-DK

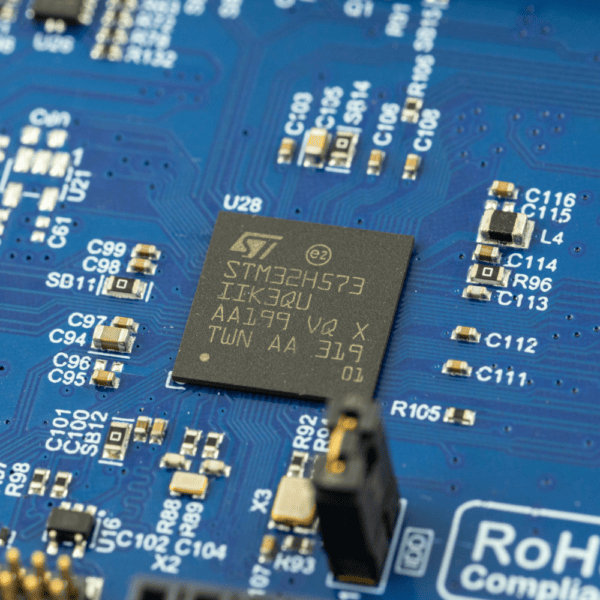

  • Główny Mikrokontroler: STM32H573IIK3Q, napędzany rdzeniem ARM® Cortex®‑M33, zawiera 2 Mb pamięci flash, 640 Kb SRAM oraz zaawansowane możliwości kryptograficzne, wszystko umieszczone w obudowie UFBGA176 z opcją SMPS.
  • Wyświetlacz: 1,54-calowy kolorowy LCD TFT o rozdzielczości 240 × 240 pikseli, z podświetleniem LED i panelem dotykowym, zapewniający żywy interfejs dla interakcji użytkownika.
  • Łączność: Kompleksowe opcje łączności, w tym Ethernet 10/100 Mbit/s (zgodny z IEEE-802.3-2002), moduł Wi-Fi® (zgodny z 802.11 b/g/n) oraz USB Type-C® FS do dostarczania energii i transferu danych.
  • Funkcje Audio: Wyposażony w kodek audio SAI, gniazdo słuchawkowe stereo, które obejmuje analogowe wejście mikrofonowe, oraz cyfrowy mikrofon ST-MEMS – wejścia i wyjścia audio.
  • Przechowywanie i Pamięć: Zawiera 512-megabitową pamięć flash NOR Octo-SPI do przechowywania dużych danych jak np. grafiki interfejsu graficznego.
  • Rozszerzenia i Debugowanie: Obsługuje rozszerzenia ARDUINO® Uno V3, STMod+ i Pmod™, wraz z wbudowanym debugerem/programatorem STLINK-V3EC.
  • Opcje Zasilania: Elastyczne zasilanie przez ST-LINK USB VBUS, złącze USB lub zewnętrzne źródła, dostosowujące się do szerokiego zakresu scenariuszy rozwojowych.
  • Wsparcie Oprogramowania: Zestaw zawiera pakiet MCU STM32CubeH5, który obejmuje kompleksowy zestaw bibliotek oprogramowania, przykładów i wsparcia w różnych środowiskach IDE, takich jak IAR Embedded Workbench®, MDK-ARM i STM32CubeIDE, ułatwiając bezproblemowy rozwój aplikacji.

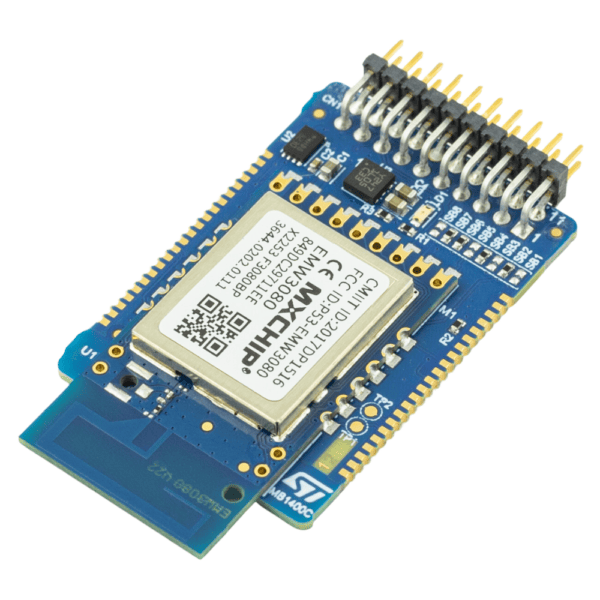

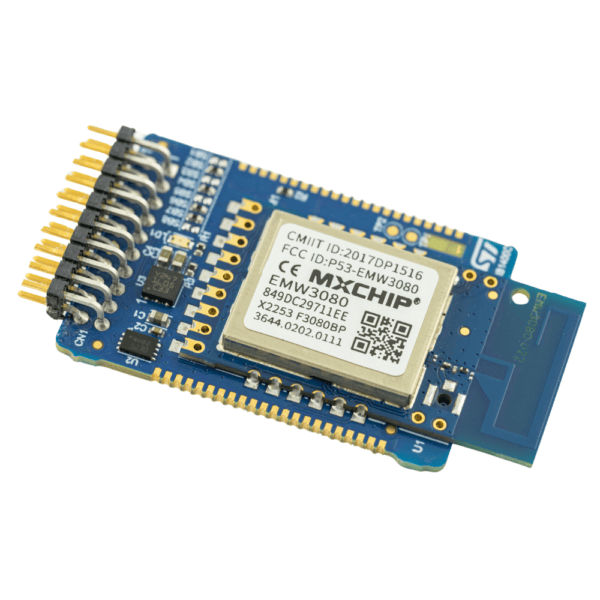

Układ WiFi MXCHIP EMW3080

Moduł WiFi MXCHIP EMW3080 to zaawansowane rozwiązanie komunikacyjne przeznaczone do bezprzewodowego łączenia urządzeń z Internetem w ramach aplikacji Internetu Rzeczy (IoT). Jest on wyposażony w mocny i energooszczędny mikrokontroler oraz wbudowany moduł WiFi, co czyni go idealnym wyborem dla aplikacji wymagających niezawodnego połączenia bezprzewodowego i niskiego zużycia energii.

EMW3080 oferuje wsparcie dla standardów IEEE 802.11b/g/n, zapewniając szybkie i stabilne połączenie WiFi w paśmie 2,4 GHz. Dzięki niewielkim wymiarom i obsłudze różnych protokołów szyfrowania, takich jak WPA/WPA2.

Oprócz standardowych funkcji sieciowych, MXCHIP EMW3080 charakteryzuje się niskim poborem mocy, co jest kluczowe w zastosowaniach mobilnych lub tam, gdzie dostęp do zasilania jest ograniczony.

Układ MXCHIP EMW3080 w zestawie Discovery STM32H573I-DK znajduje się na wygodnym module w standardzie podłączenia STMod+. Komunikuje się przez interfejs SPI. ST Microelectronics przygotował programy demonstracyjne do szybkiego uruchomienia modułu na zestawie Discovery.

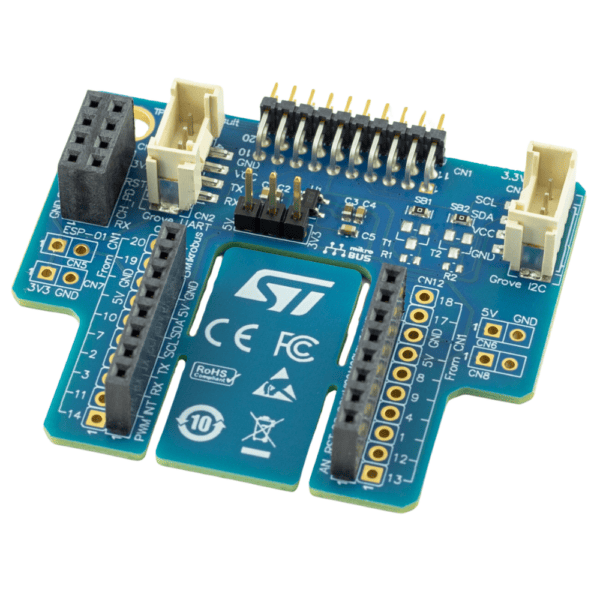

MB1280 Fanout board

Płytka rozszerzeń STMod+ fan-out stanowi praktyczne rozwiązanie umożliwiające bezpośrednie podłączanie popularnych modułów od różnych producentów do płytek STM32 Discovery lub płytek ewaluacyjnych wyposażonych w złącze STMod+.

Dzięki temu użytkownicy mogą rozszerzać możliwości demonstracyjne swoich mikrokontrolerów STM32. W literaturze technicznej STMicroelectronics płytka ta jest również znana jako Fanout board lub MB1280.

Płytka rozszerzeń STMod+ fan-out charakteryzuje się obecnością:

  • Złącz kompatybilnych z mikroBUS™, co ułatwia integrację z szeroką gamą modułów Click board™,
  • Złącza kompatybilnego z ESP‑01, umożliwiającego łatwe dodanie funkcjonalności WiFi do projektu,
  • Złącz kompatybilnych z Seeed Studio™ Grove, co pozwala na szybkie i proste dodawanie różnorodnych czujników i modułów,
  • Zarezerwowanego standardowego nagłówka pinowego o rozstawie 2,54 mm, idealnego do prototypowania na płytce stykowej,
  • Zasilania 5 V oraz regulatora napięcia 3,3 V, zapewniających kompatybilność z większością modułów,
  • Translatorem poziomów I2C (tylko miejsce na płytce), umożliwiających komunikację między urządzeniami o różnych poziomach napięć logicznych.

Specyfikacja zestawu Discovery STM32H573I-DK

  • Mikrokontroler STM32H573IIK3Q oparty na rdzeniu ARM® Cortex®‑M33 z technologią Arm® TrustZone®, zawierający 2 Mbyte pamięci flash, 640 Kbyte SRAM i kryptografię w obudowie UFBGA176 z opcją SMPS
  • 1,54-calowy kolorowy wyświetlacz LCD TFT o rozdzielczości 240 × 240 pikseli z podświetleniem LED i panelem dotykowym
  • Port USB użytkownika z interfejsem USB 2.0 full-speed, Sink/Source do 15 W (5 V / 3 A)
  • Ethernet 10/100 Mbit/s, zgodny z IEEE-802.3-2002
  • Kodek audio SAI
  • Jeden cyfrowy mikrofon ST-MEMS
  • 512-Mbitowa pamięć flash NOR Octo-SPI
  • Płytka rozszerzeń Fan-out
  • Moduł Wi-Fi (zgodny z 802.11 b/g/n)
  • Cztery diody LED użytkownika
  • Przyciski użytkownika i resetowania
  • Złącza na płytce:
    • ST-LINK USB Type-C®
    • USB Type-C® użytkownika

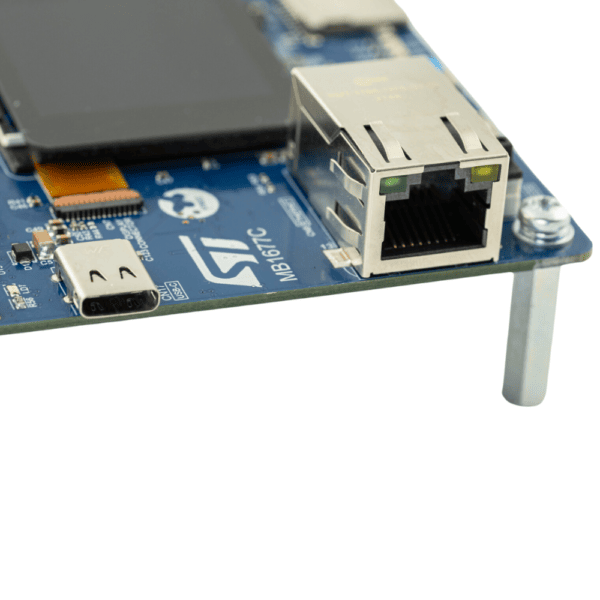

    • Ethernet RJ45
    • Gniazdo słuchawkowe stereo, w tym wejście mikrofonu analogowego
    • Karta microSD™
    • Tag-Connect™ 10-pinowe złącze
    • 10-pinowe złącze debugowania Arm® Cortex® o rozstawie 1,27 mm (SWD/JTAG)
    • 20-pinowe złącze Arm® Cortex® MIPI (SWD/JTAG/trace)
    • Rozszerzenie ARDUINO® Uno V3
    • Rozszerzenie STMod+
    • Rozszerzenia Pmod™ Typu-2A i Typu-4A
    • Rozszerzenie płytki córki audio MEMS
  • Elastyczne opcje zasilania: ST-LINK USB VBUS, złącze USB lub zewnętrzne źródła
  • Debugger/programator STLINK-V3EC z możliwością enumeracji USB: pamięć masowa, wirtualny port COM i port debugowania
  • Obszerne, bezpłatne biblioteki oprogramowania i przykłady dostępne w pakiecie STM32CubeH5 MCU
  • Wsparcie dla szerokiego wyboru Zintegrowanych Środowisk Rozwojowych (IDE), w tym IAR Embedded Workbench®, MDK-ARM i STM32CubeIDE
