Płytka z mikrokontrolerem STM32F103C8T6 rozszerzona
Płytka z mikrokontrolerem STM32F103C8T6 rozszerzona
29,99 zł z VAT
Cena netto: 24,38 zł
1 w magazynie
- STM32F103C8T6
- Złącze USB
- Dioda User LED
- Złącze programatora
- Rezonator kwarcowy dla taktowania rdzenia
- Rezonator kwarcowy dla RTC
Korzyści
Płatność & Wysyłka

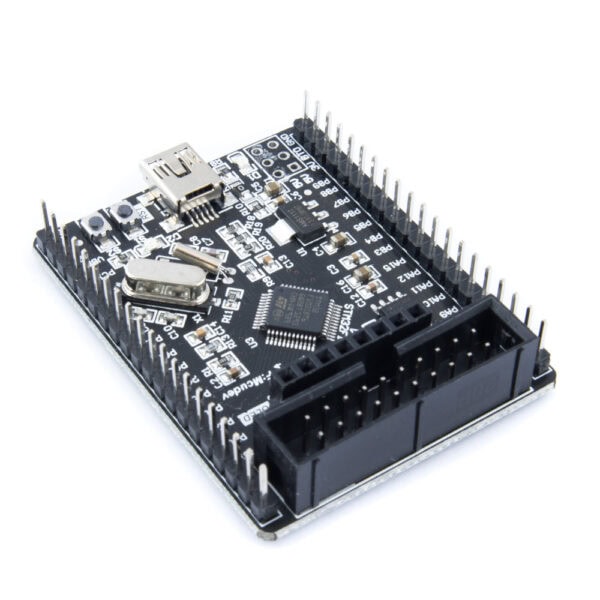

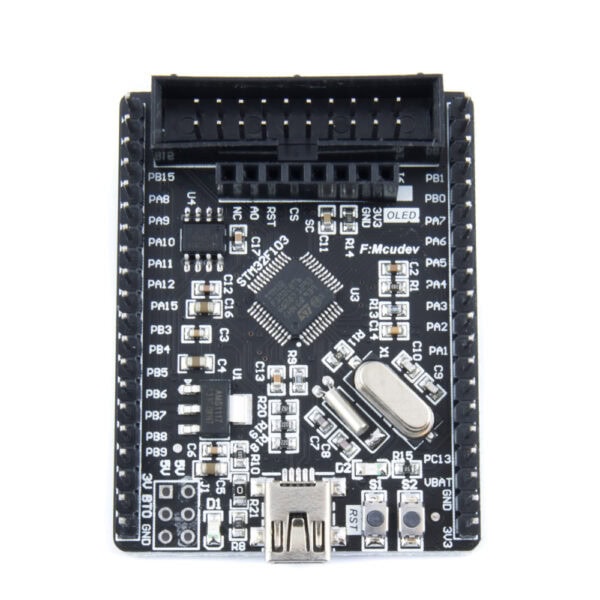

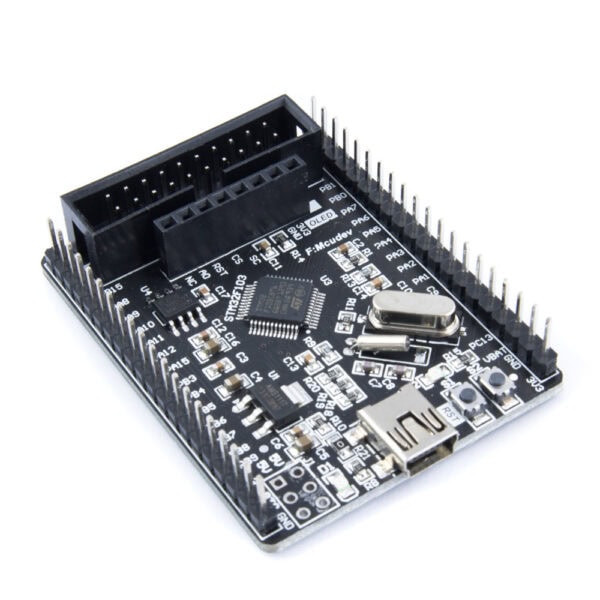

Płytka developerska z popularnym mikrokontrolerem ST3F103C8T6. Płytka ta jest idealną bazą do prototypowania.
Została doposażona o dodatkowe komponenty, które ułatwiają tworzenie prototypów.
Uwaga! W związku z ogromną ilością podrabianych układów STM32F103C8T6 wprowadziliśmy podstawową weryfikację przy każdej dostawie. Płytki z tej oferty są więc poprawnie zweryfikowane.
Wyrywkowo sprawdzane jest kilka sztuk pod kątem tego, czy STM32CubeIDE wykrywa poprawnie mikrokontroler, oraz czy działa debugowanie. Podrabiane układy nie działają w trybie debugowania.
Do programowania przyda się programator ST-Link, który znajdziesz również u mnie w sklepie.
Moduł zawiera:
- Mikrokontroler STM32F103C8T6:
- Rdzeń: ARM Cortex®-M3
- Taktowanie maksymalne 72 MHz
- 64 kB pamięci Flash
- 20 kB pamięci SRAM
- GPIO: 37
- Interfejsy:
- 2 x I2C
- 2 x SPI
- 1 x CAN 2.0B
- 3 x USART
- 1 x USB 2.0 FS
- 2 x Przetwornik A/C: 10-kanałowy
- 1 x DMA: 7 kanałów
- Zegar RTC
- 4 x Timer
- Układ zasilany napięciem od 2 V do 3,6 V
- Na płytce znajdują się także:
- Układ pamięci EEPROM 24C04 – 4 kbit
- Rezonatory: HSE, LSE
- Złącze wyświetlacza OLED
- Jedna dioda LED – użytkownika
- Przycisk użytkownika
- Przycisk Reset
- Złącze mini USB
- Wyprowadzenia goldpin dla portów I/O
- Złącze IDC dla programatora JTAG

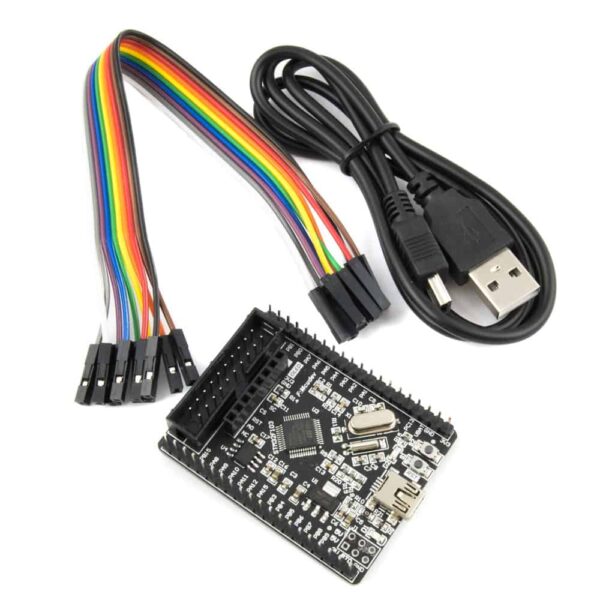

- W zestawie znajduje się
- Przewód USB micro
- Taśma przewodów do łączenia układów
- Wymiary płytki: 53 x 42 mm
Przydatne linki:
Waga | 0,01 kg |
---|---|
Wymiary | 10 × 6 × 1,5 cm |
