STM32 NUCLEO-H503RB Nucleo-64 z STM32H503RBT6 ARM Cortex-M33

STM32 NUCLEO-H503RB Nucleo-64 z STM32H503RBT6 ARM Cortex-M33

99,97  z VAT

Cena netto: 81,28

2 w magazynie

Zdobądź 9997 Punktów za ten produkt.

Zestaw ewaluacyjny NUCLEO-H503RB z mikrokontrolerem STM32H503RBT6. Układ ten oparty o rdzeń ARM Cortex-M33 taktowany jest maksymalnym zegarem 250 MHz. W skład jego pamięci wchodzi 128 kB Flash i 32 kB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3, oraz ST Morpho. Wbudowany programator ST-Link/V3 z możliwością użycia go z zewnętrznym mikrokontrolerem. Interfejs USB użytkownika ze złączem USB-C.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

STM32 NUCLEO-H503RB Nucleo-64 z STM32H503RBT6 ARM Cortex-M33

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora „na zewnątrz” Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek.

Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze USB-C. Upewnij się, że masz właściwy przewód.

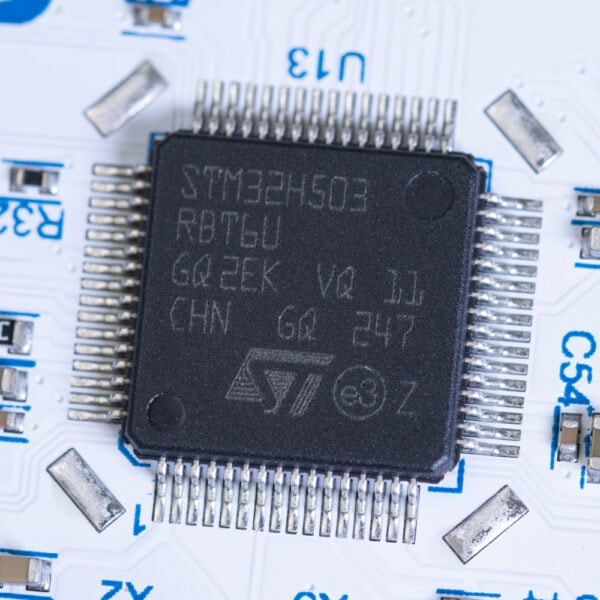

Specyfikacja mikrokontrolera STM32H503RBT6 na NUCLEO-H503RB

Mikrokontroler STM32H503RBT6

  • Rdzeń: ARM Cortex-M33 z FPU
  • Maksymalne taktowanie: 250 MHz
  • Pamięć Flash: 128 kB
  • Pamięć SRAM: 32 kB (16 + 16)
  • Dwa kontrolery DMA

Interfejsy komunikacyjne

  • 49 x GPIO
    • 5 x Wake-up pin
    • 2 x Tamper pin
  • 2 x I2C
  • 2 x I3C
  • 3 x SPI / 3 x I2S
  • 3 x USART
  • 1 x LPUART
  • 1 x USB 2.0 FS
  • 1 x CAN (FDCAN)

Interfejsy analogowe

  • 1 x ADC 12-bit
    • 16 kanałów
  • 1 x DAC 12-bit
    • 2 kanały
  • 1 x Komparator analogowy
  • 1 x Wzmacniacz operacyjny

Timery

  • 1 x 32-bit (4 kanału)
  • 2 x 16-bit (4 kanały)
  • 2 x 16-bit Basic
  • 1 x RTC
  • 1 x SysTick
  • 2 x Watchdog

Pozostałe elementy

  • HMAC
  • TRNG
  • HASH (SHA-1, SHA-2)
  • CRC
  • Unikalne 96-bitowe ID
  • Obudowa LQFP64

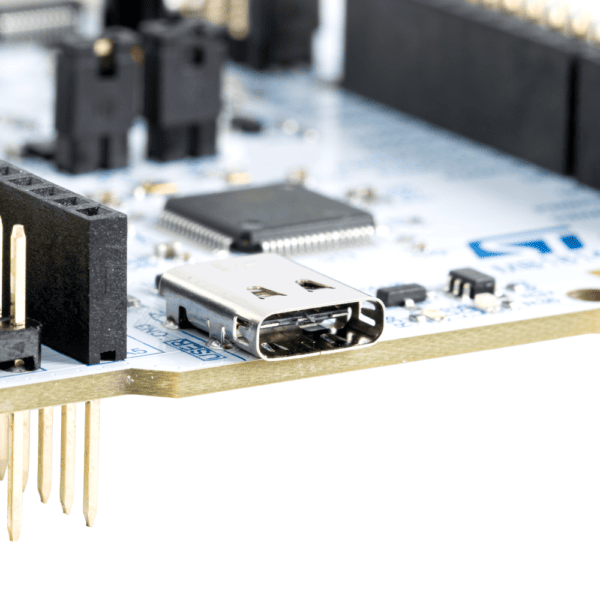

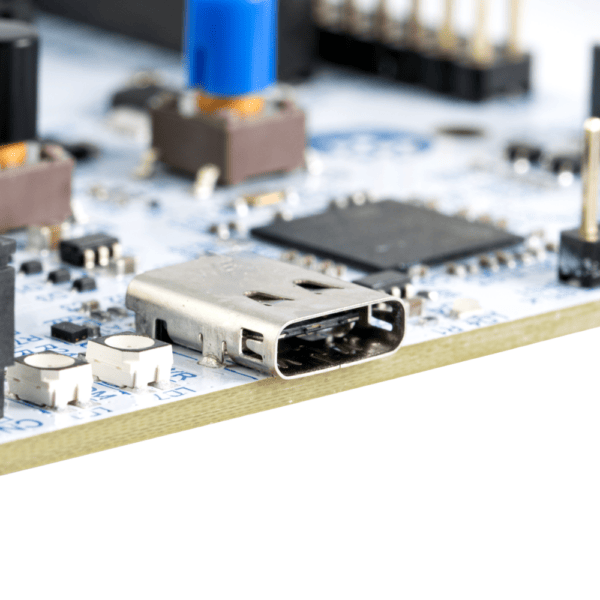

Złącze USB-C dla użytkownika

NUCLEO-H503RB posiada interfejs USB 2.0 Full Speed dostępny dla programisty, Wyprowadzony został na nowoczesne złącze USB-C.

USB w mikrokontrolerze STM32H503RBT6 może działać zarówno w trybie Host i Device. Dzięki temu złączu obsłużysz m. in. Klawiatury, pamięci USB, a także nadasz przez VCOM lub zasymulujesz klawiaturę lub myszkę.

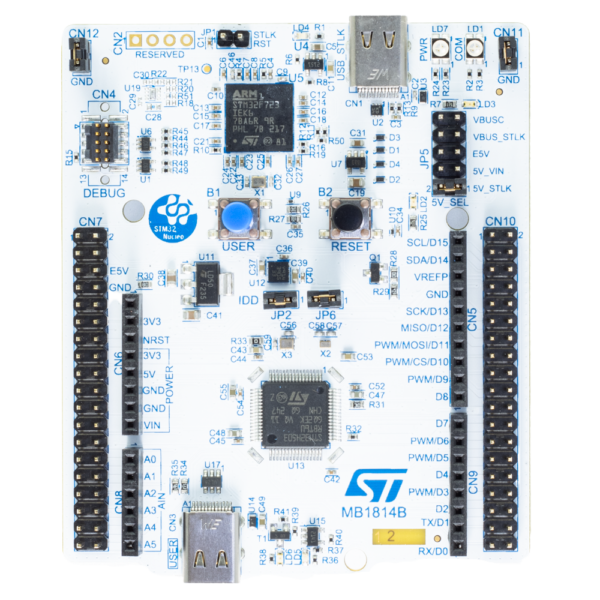

Specyfikacja płytki NUCLEO-H503RB

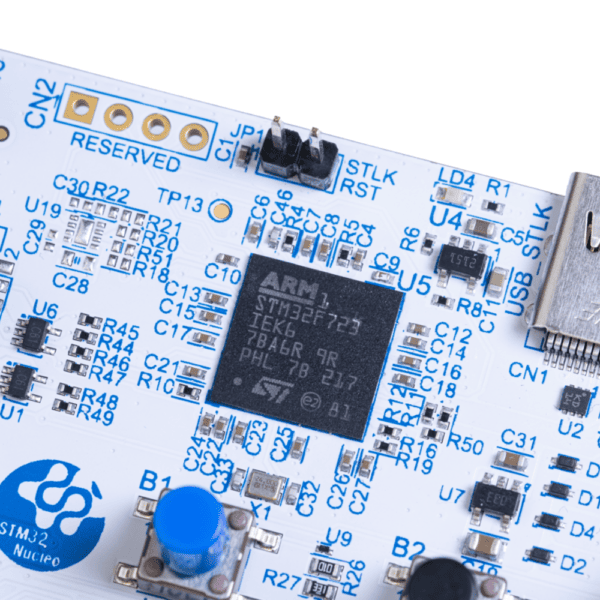

  • Wbudowany programator / debugger ST-Link V3EC
    • Pamięć masowa
    • Virtual COM port
    • Debugger
    • Możliwośc uzycia z zewnętrznym układem
  • Złącze USB-C (górne)
    • Zasilanie
    • Programowanie
    • Debugowanie
  • Złącze w standardzie Arduino Uno R3
  • Złącze w standardzie ST Morpho
  • Wlutowane goldpiny
  • Zasilanie
    • Z USB-C (górnego)
    • Z zewnętrznego źródła zasilanie 5 lub 3,3 V
  • Trzy diody LED
    • Zasilanie
    • Komunikacja USB
    • Dioda użytkownika
  • Przyciski
    • Użytkownika
    • Reset
  • Zewnętrzny układ SMPS
    • Dodatkowe złącze SMPS do eksperymentów
  • Oscylator kwarcowy 24 MHz
  • Oscylator kwarcowy 32,768 kHz
