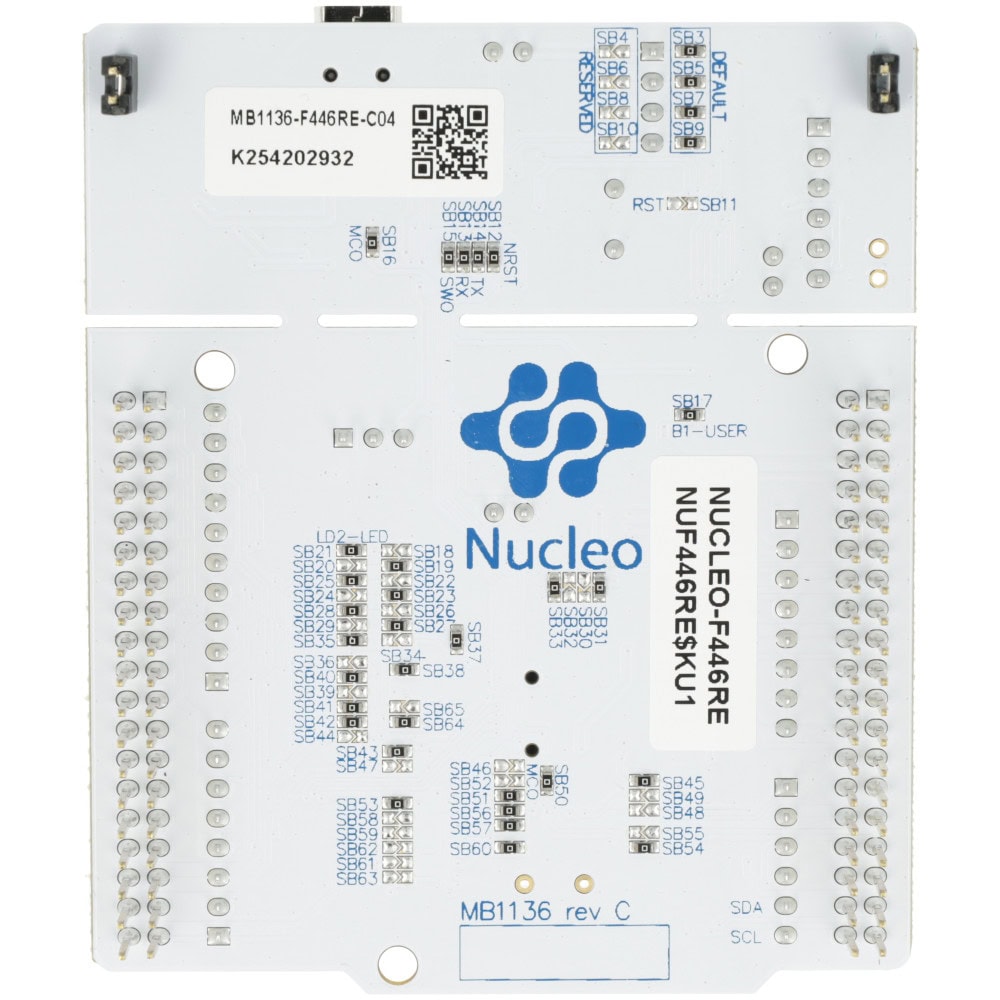

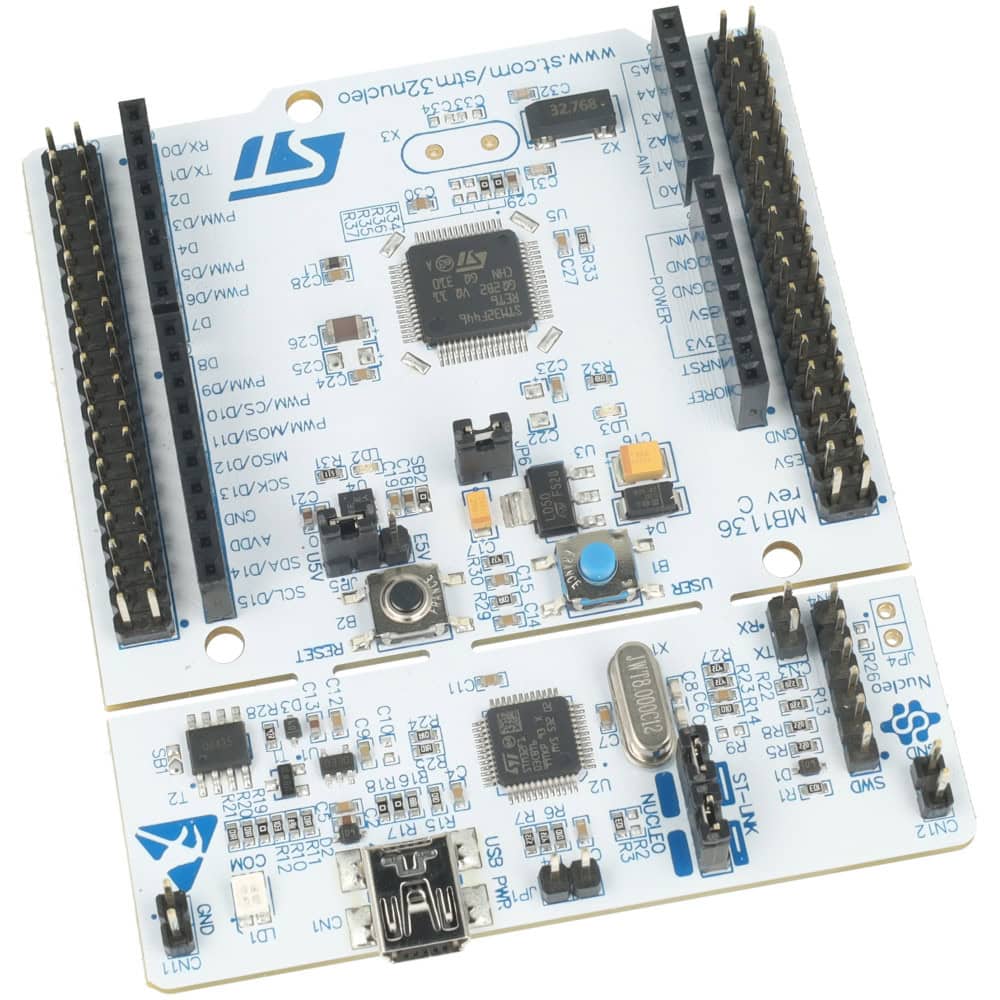

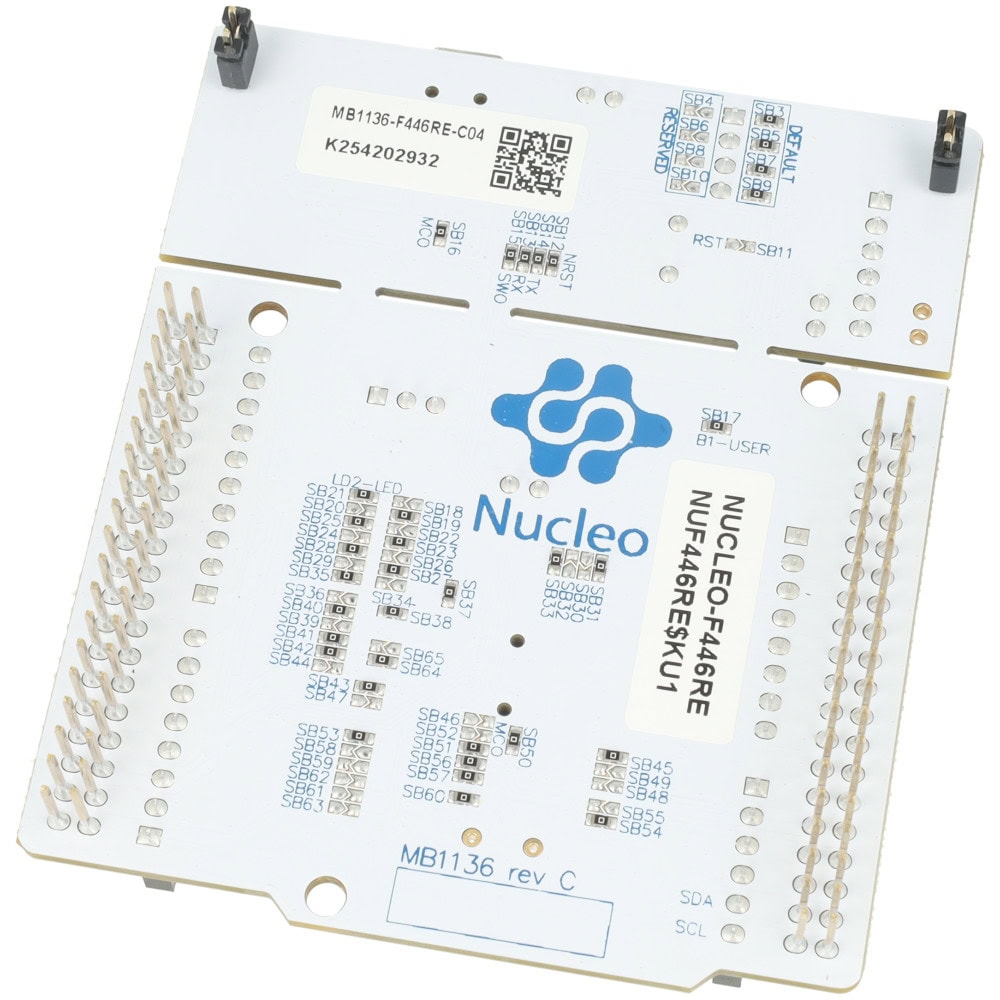

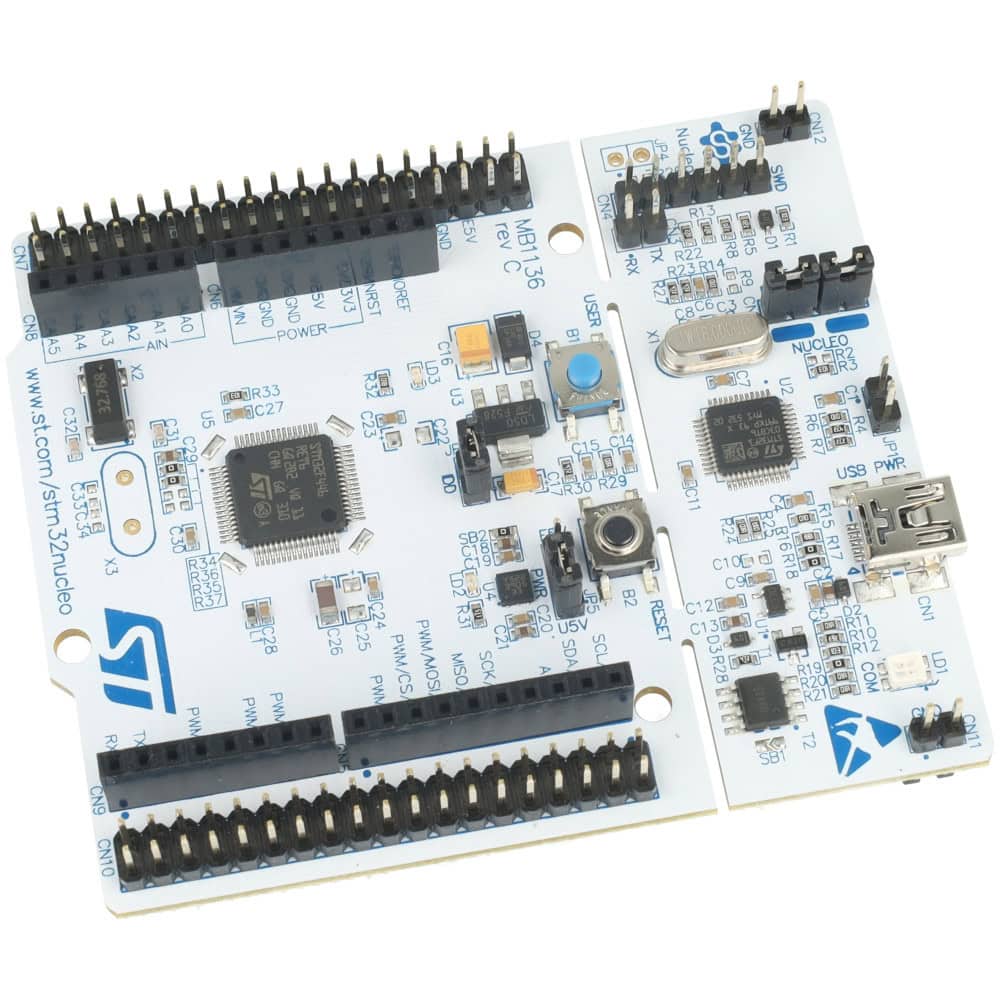

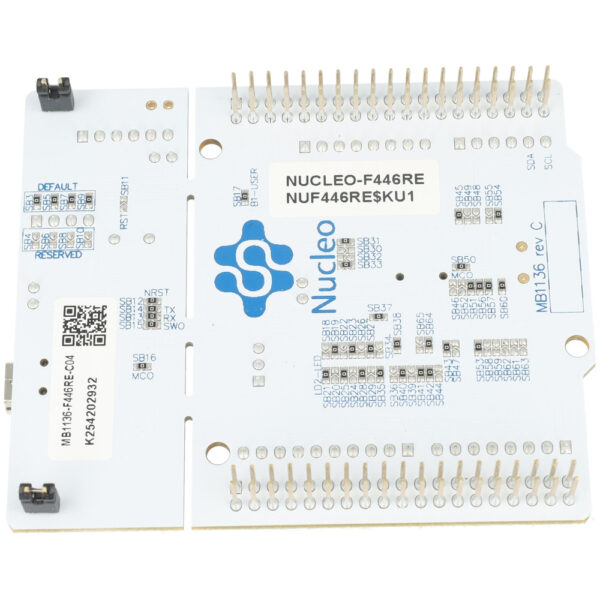

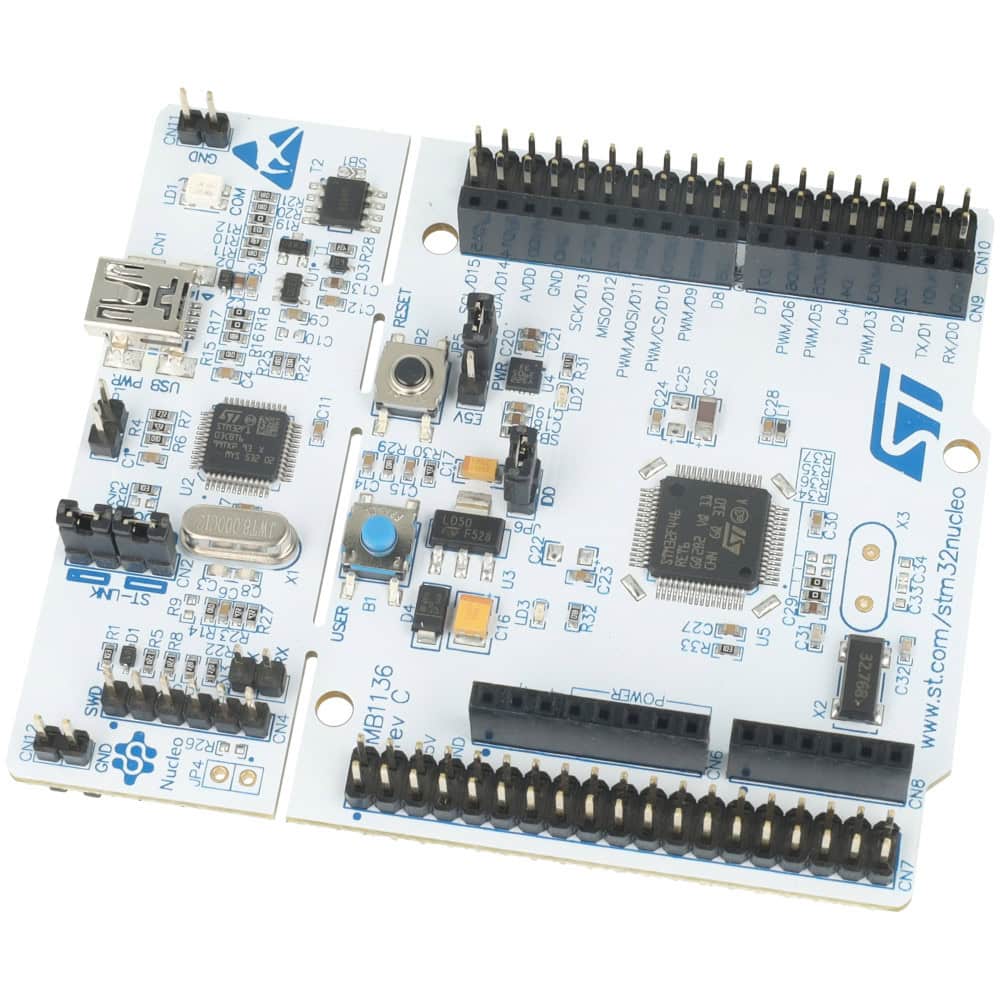

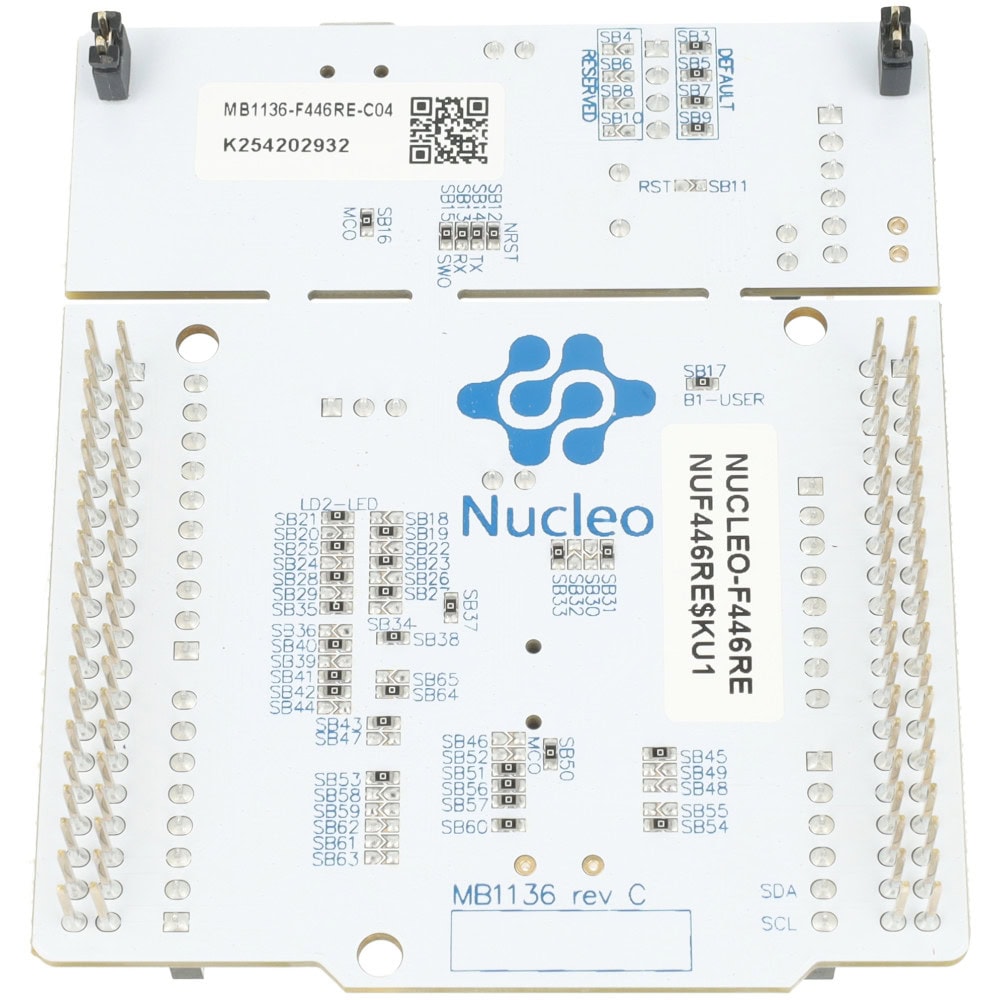

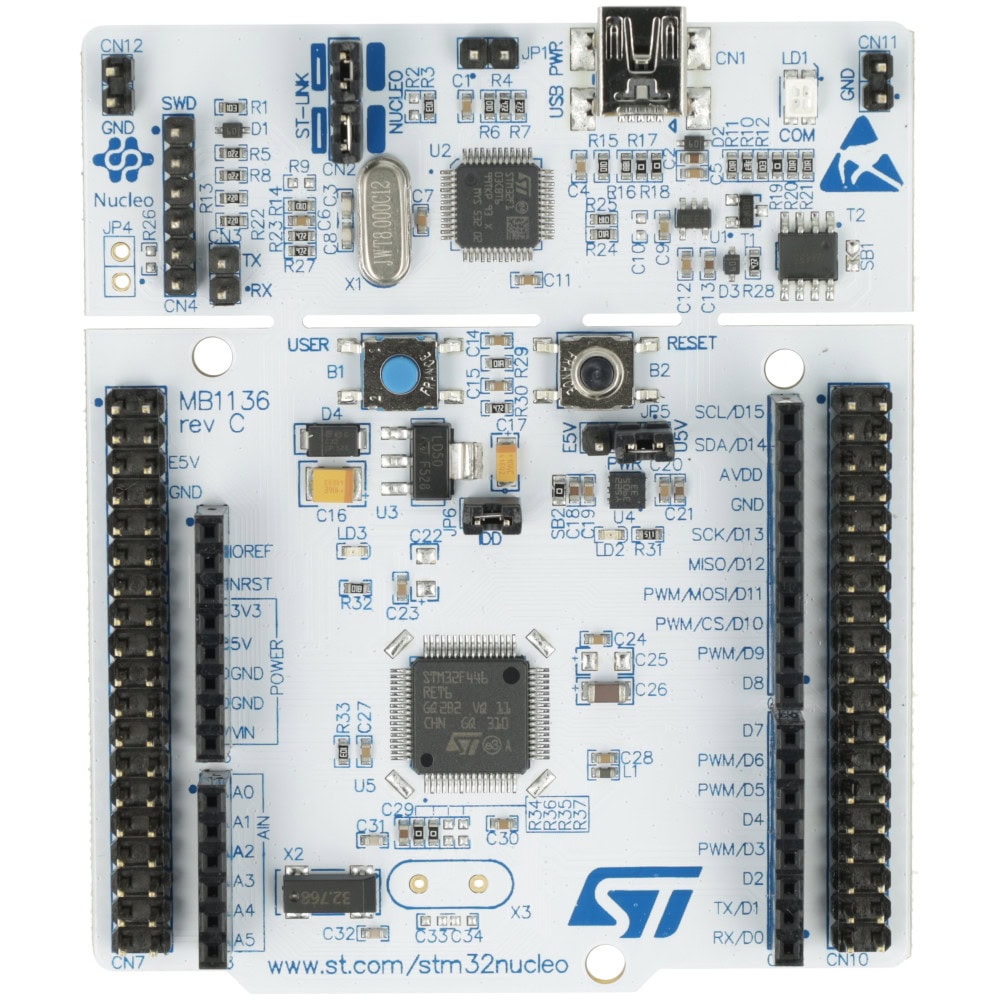

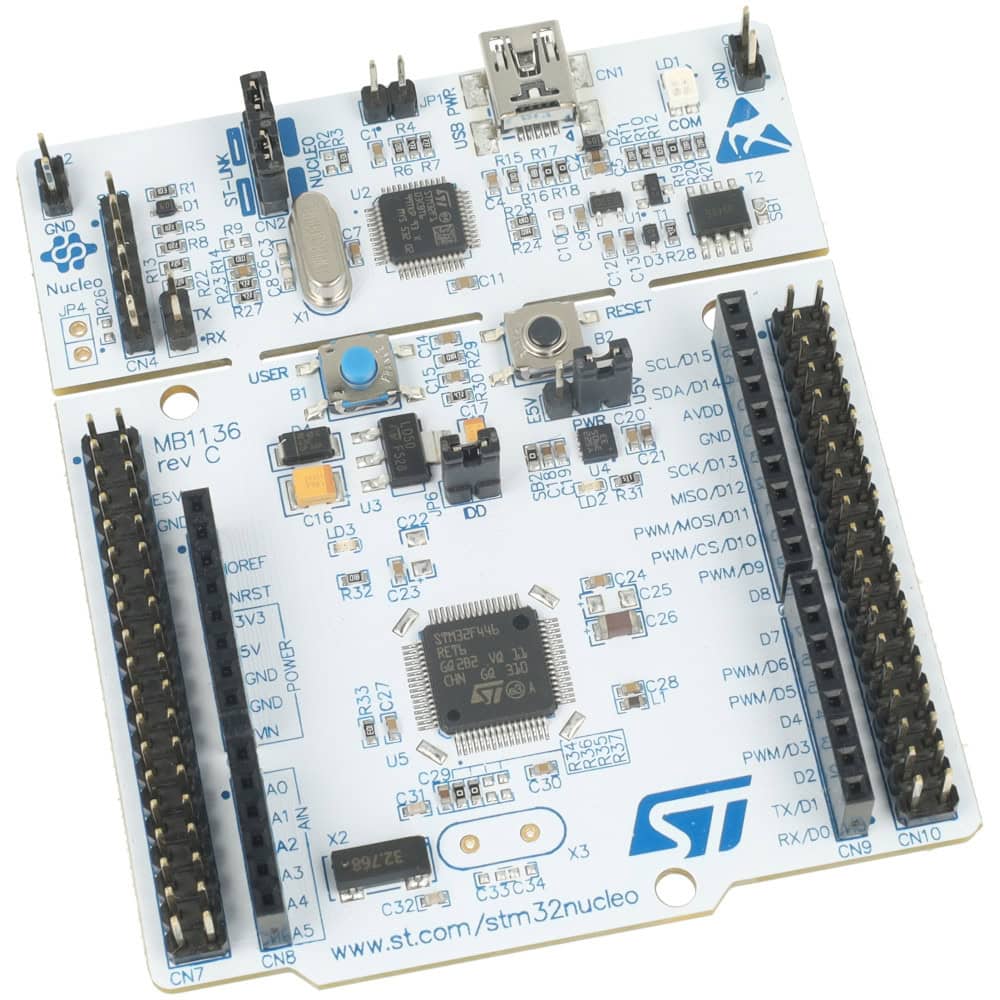

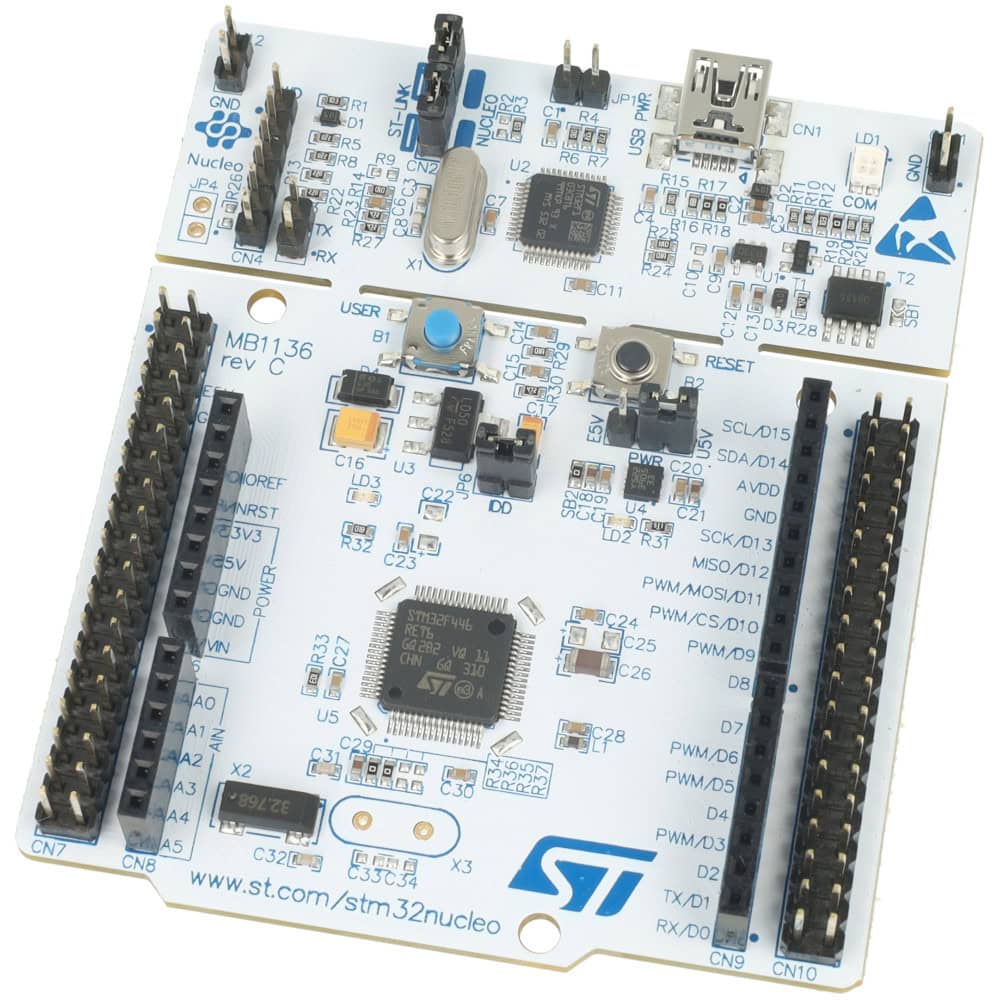

STM32 NUCLEO-F446RE Nucleo-64 z STM32F446RET6 ARM Cortex-M4

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w osobnej części płytki, którą można odłamać i używać jako osobny programator. Użycie programatora „na zewnątrz” Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Specyfikacja płytki

• Mikrokontroler STM32F446RET6
  • Rdzeń: ARM Cortex-M4 z FPU
  • Maksymalne taktowanie: 180 MHz
  • Pamięć Flash: 512 kB
  • Pamięć SRAM: 128 kB (112 + 16)
  • DMA: 16 strumieni
  • Interfejsy
    • 4 x I²C
    • 4 x SPI
    • 1 x QuadSPI
    • 3 x I²S
    • 4 x USART /  2 x UART
    • 2 x CAN 2.0B
    • 1 x 2.0 OTG FS
    • 1 x 2.0 OTG HS
    • 1 x SDIO
    • 1 x Camera Interface
    • 2 x SAI
    • 1 x SPDIF (wejście)
    • 1 x HDMI-CEC
  • Interfejsy Analogowe:
    • 3 x ADC 12 bit, 16 kanałów
    • 1 x DAC 12 bit, 2 kanały
  • Timery
    • 2 x 32 bit (4 kanały)
    • 4 x 16 bit (4 kanały)
    • 2 x 16 bit (2 kanały)
    • 4 x 16 bit (1 kanał)
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • CRC
  • Większość GPIO toleruje 5 V
• Oscylator RTC 32,768 kHz
• Wbudowany programator / debugger ST-Link V2-1
  • Złącze mini USB
  • Konwerter USB <-> UART
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z mini USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
  • Komunikacja USB
  • Zasilanie
  • Dioda użytkownika
• Przyciski
  • Reset
  • Użytkownika
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
