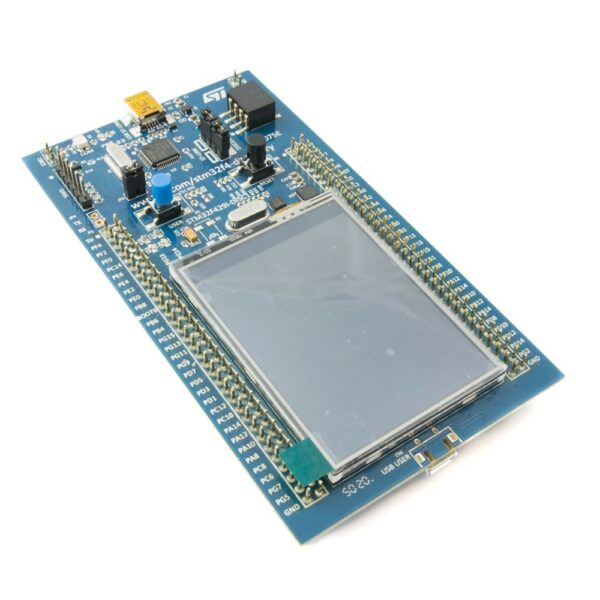

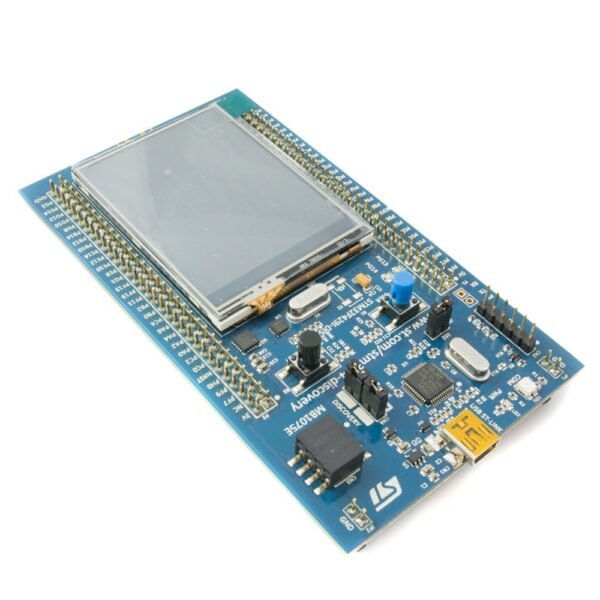

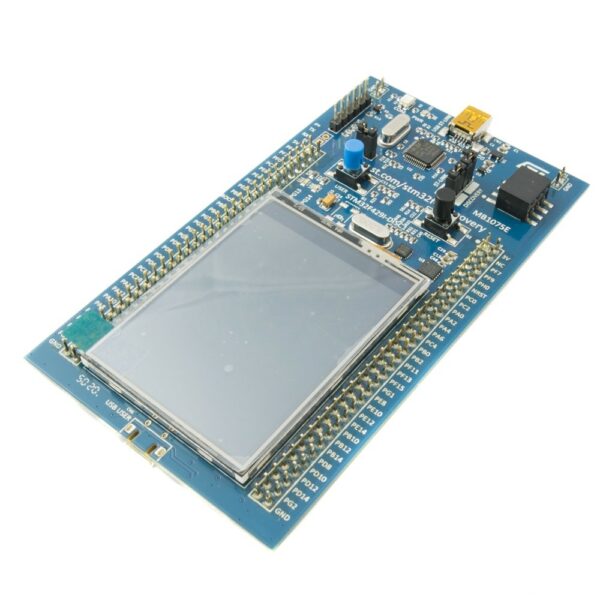

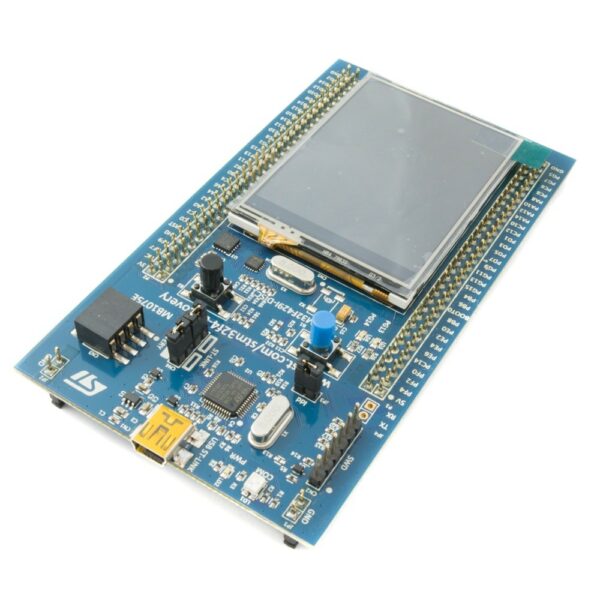

STM32F429I-DISC1 – STM32F4 Discovery z wyświetlaczem dotykowym

168,64

Zestaw ewaluacyjny (uruchomieniowy) z mikrokotnrolerem STM32F429ZIT6. Układ ten oparty o rdzeń ARM Cortex-M4 taktowany jest maksymalnym zegarem 180 MHz. W skład jego pamięci wchodzi 2 MB Flash i 256 kB RAM. Na płytce znajduje się wyświetlacz kolorowy TFT 2,4″ QVGA, pamięć dedykowana dla wyświetlacza i 3-osiowy żyroskop. Płytka posiada również programator ST-Link/V2-B.

40 w magazynie

Opis

Zestaw deweloperski Discovery STM32F429I-DISC1 (dawniej 32F429IDISCOVERY) to świetny wybór dla rozwoju urządzeń opartych o wyświetlacz kolorowy TFT. Umożliwia to mocny mikrokontroler z szeregiem interfejsów multimedialnych oraz akceleratorem graficznym Chrom-ART.

Na płytce znajduje się wyświetlacz TFT o przekątnej 2,4″ z dotykowym panelem rezystancyjnym.

Płytka posiada również masę przydatnych układów takich jak pamięć SDRAM dla wyświetlacza, diody LED, przycisk czy żyroskop MEMS.

Wszystkie piny mikrokontrolera wyprowadzone są na złącza goldpin. Dzięki nim można podłączyć dodatkowe układy zewnętrzne, które mają być użyte w aplikacji.

Płytka posiada zintegrowany programator ST-Link/V2-B, który umożliwia programowanie, oraz debugowanie sprzętowe (praca krokowa, breakpointy). Programator zapewnia również konwersję USB <-> UART.

Do komunikacji z płytką potrzebny będzie przewód mini USB.

Parametry

  • Mikrokontroler STM32F429ZIT6
    • Rdzeń Arm® Cortex®-M4 z FPU, 2 MB Flash, 256 kB RAM
    • Częstotliwość rdzenia max: 180 MHz
    • 1 x USB OTG HS
    • 1 x USB OTG FS
    • 3 x 12-bit ADC
    • 2 x 12-bit DAC
    • Timery 32-bit i 16-bit
    • 1 x SDIO, 6 x SPI, 3 x I2C, 2 x I2S, 2 x CAN, 1 x Ethernet, 4 x USART, 1 x SAI
    • Camera interface 8-14 bit
    • TFT LCD Controller
    • TRNG
    • FSMC – SRAM/NOR/NAND/CF/SDRAM, LCD parallel 8080/6800
    • ART Accelerator™
    • Chrom-ART Accelerator™
  • 2,4″ wyświetlacz kolorowy TFT QVGA 320×240 px, rezystancyjny panel dotykowy
  • 3-osiowy żyroskop MEMS I3G4250D
  • 64 Mbit SDRAM dla wyświetlacza TFT (buforowanie obrazu)
  • Przycisk Reset
  • Przycisk użytkownika
  • 6 Diod LED
    • LD1 – komunikacja USB
    • LD2 – obecność zasilaia
    • LD3(zielona), LD4(czerwona) – użytkownika
    • Sygnalizacja stanu USB OTG – LD5 (VBUS), LD6 (Over-Current)
  • Złącza na płytce
    • Goldpiny dla wszystkich portów I/O mikrokotrolera
    • USB (programator, port szeregowy VCOM)
    • USB OTG
  • Zasilanie
    • Przez micro USB
    • Zewnętrzne
  • Programator ST-Link/V2-B na płytce
  • Szerokie wsparcie dla różnych IDE: STM32CubeIDE, IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
