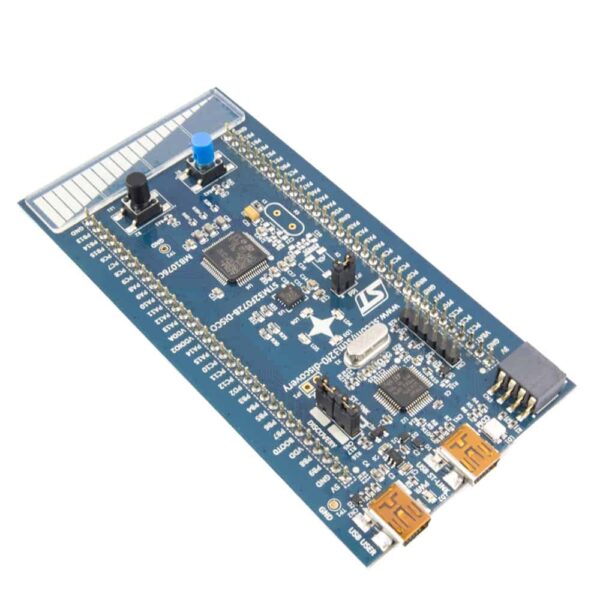

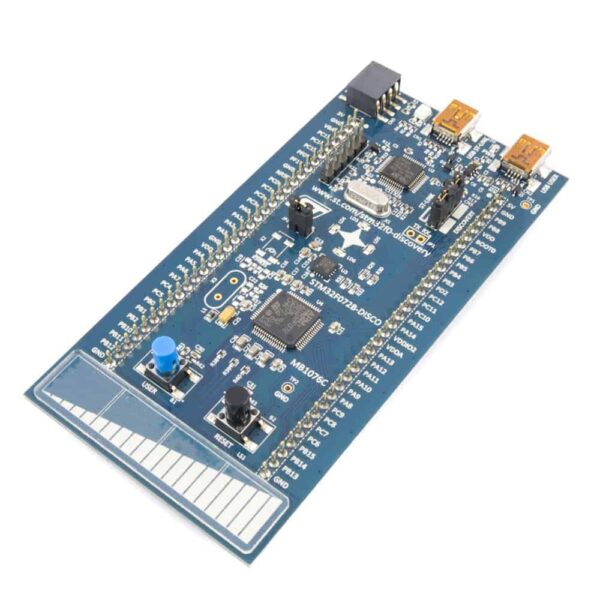

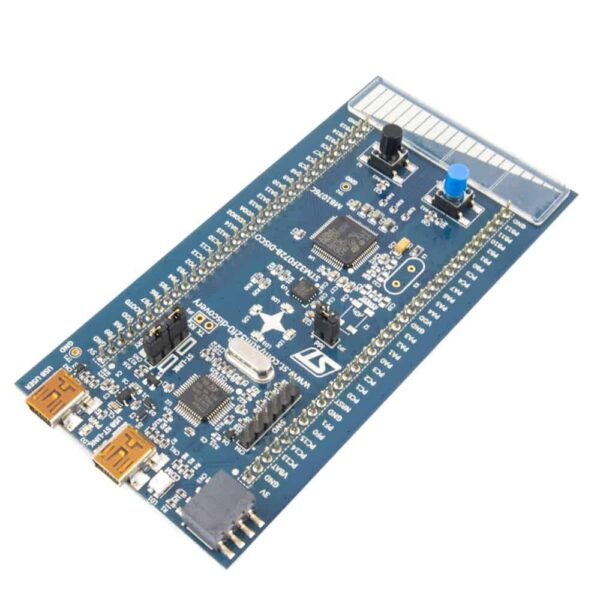

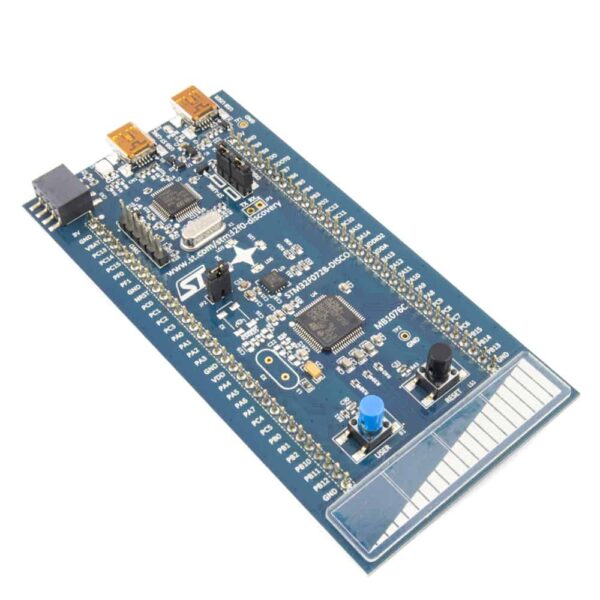

STM32 Discovery STM32F072B-DISCO

59,64

  • Podstawowa, uniwersalna płytka z STM32
  • Mikrokontroler STM32F072RBT6
  • Czujniki MEMS na płytce

Na stanie

Opis

Zestaw deweloperski STM32F072B-DISCO to zestaw uruchomieniowy z mikrokotrolerem STM32F072RBT6. Jest to podstawowa płytka pokazująca możliwości mikrokontrolerów serii STM32F0.

Na płytce znajduje się popularny mikrokontroler z serii STM32F0. Obok niego znajduje się kilka przydatnych w prototypowaniu układów MEMS.

Płytka posiada zintegrowany programator ST-Link/V2. Jest on nie tylko programatorem, bo pozwala również na debugowanie sprzętowe (praca krokowa, breakpointy).

Zestaw posiada sporą ilość złącz goldpin, na które zostały wyprowadzone między innymi wszystkie porty I/O mikrokontrolera. Dzięki temu w łatwy sposób można podłączyć zewnętrzne układy.

Do komunikacji z płytką potrzebny będzie przewód USB mini.

Parametry

  • Mikrokontroler STM32F072RBT6
    • Rdzeń Arm® Cortex®-M0, 128 kB Flash, 16 kB RAM
    • Częstotliwość rdzenia max: 48 MHz
    • 1 x USB 2.0 FS
    • 1 x 12-bit ADC, 16 kanałów
    • 1 x 12-bit DAC, 2 kanały
    • 2 x komparator analogowy
    • Timery 32-bit i 16-bit
    • 2 x SPI, 2 x I2C, 2 x I2S, 1 x CAN, 4 x USART, 1 x HDMI-CEC
    • 18 kanałów pojemnościowych
  • 3-osiowy żyroskop I3G4250D
  • Pasek liniowego sensora pojemnościowego ( 4 przyciski )
  • 6 diod LED
    • Komunikacja USB
    • Zasilanie
    • 4 diody użytkownika
  • Przyciski
    • Użytkownika
    • Reset
  • Złącze USB OTG FS
  • Złącze dedykowane dla płytki z EEPROM
  • Zasilanie
    • Przez mini USB
    • Zewnętrzne
  • Programator ST-Link/V2 na płytce
  • Szerokie wsparcie dla różnych IDE: STM32CubeIDE, IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
