Sterownik zgrzewarki punktowej 100A NY-D01

Sterownik zgrzewarki punktowej 100A NY-D01

54,97  z VAT

Cena netto: 44,69

32 w magazynie

Zdobądź 5497 Punktów za ten produkt.

Zestaw do budowy zgrzewarki do ogniw akumulatorowych typu 18650. Sterowanie mikrokontrolerem. Maksymalny prąc zgrzewania: 100A. Regulacja czasu zgrzewania w zakresie 0,02 – 1 sekunda. Regulacja mocy zgrzewania 0d 30% do 100%. Zestaw wymaga dodatkowego transformatora np. z mikrofalówki.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Kategorie: ,

Sterownik zgrzewarki punktowej 100A NY-D01

Zestaw do budowy zgrzewarki do ogniw akumulatorowych typu 18650. Sterownik oparty jest na mikrokontrolerze dzięki temu zachowuje powtarzalność zgrzewów.

Wersja z mocniejszym triakiem 100A!

Prosta konstrukcja sprawia, że samodzielna budowa jest łatwa. Wystarczy, że odzyskasz transformator np. z mikrofali. Uzwojenie wtórne takiego transformatora należy usunąć i przewinąć 2-3 zwoje przewodem ok 25mm2.

Sterownik umożliwia regulację czasu i mocy zgrzewania.

Czas regulowany jest w zakresie od 0,02 do 1 sekundy. Moc natomiast w procentach od 30 do 100% mocy dołączonego transformatora.

Czas i moc zgrzewania regulowane są przy pomocy dwóch potencjometrów. Patrząc od przodu lewy służy do zmiany czasu, a prawy od dostarczanej mocy.

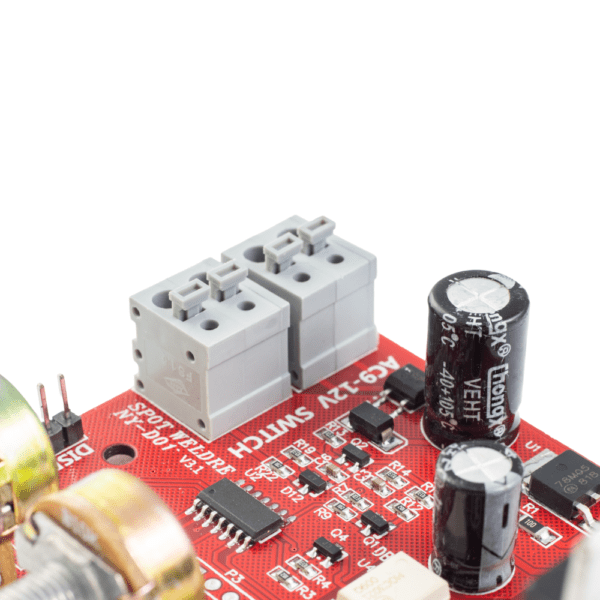

Zasilanie sterownika powinno się mieścić w zakresie od 9 do 12 VAC (napięcie przemienne!). Najlepiej dołączyć do niego inny transformator.

Maksymalny prąd, którym może sterować moduł do 100A. Oznacza to, że można bezpiecznie użyć transformatora o mocy aż 4000W bez dodatkowego chłodzenia. Transformatory od mikrofalówek mają typowo między 800, a 1000W.

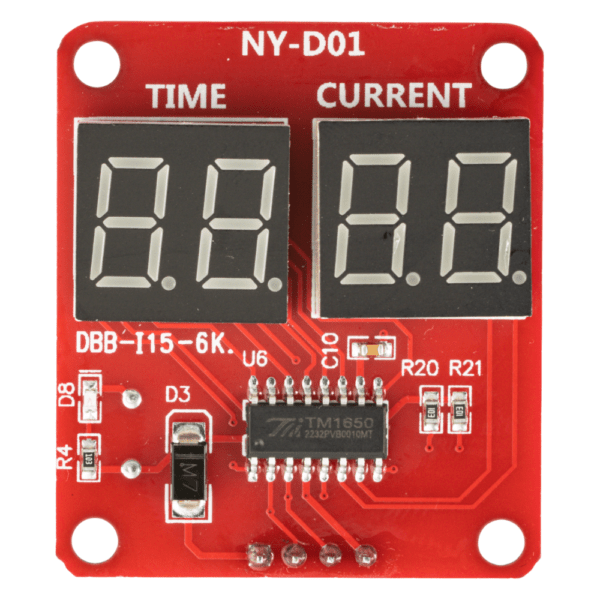

Nastawy sterownika widoczne są na dołączanym panelu. Panel posiada dwa wyświetlacze, które pokazują aktualne nastawy czasu i mocy.

Lewy wyświetlacz w kolorze zielonym pokazuje czas zgrzewania. Czas pokazywany jest jako wielokrotność 20ms. Przykładowe nastawy:

  • 01 x 20 ms = 20 ms (0,02 s)
  • 05 x 20 ms = 100 ms (0,1 s)
  • 10 x 20 ms = 200 ms (0,2 s)
  • 50 x 20 ms = 1000 ms (1 s)

Prawy wyświetlacz pokazuje nastawę mocy (od 30% do 100%) i jest w kolorze czerwonym.

Schemat podłączenia sterownika zgrzewarki NY-D01 100A

1️⃣ Zasilanie 230V z sieci
2️⃣ Transformator 9-12V AC do zasilenia sterownika
3️⃣ Przycisk nożny do wyzwalania zgrzewu
4️⃣ Transformator np. mikrofalówki z przewiniętym uzwojemien wtórnym. Np 2 zwoje przewodem 25mm2
5️⃣ Uzwojenie wtórne podłączone do elektrod
6️⃣ Przewód do wyświetlacza z zestawu

W zestawie sterownika zgrzewarki NY-D01 znajdują się

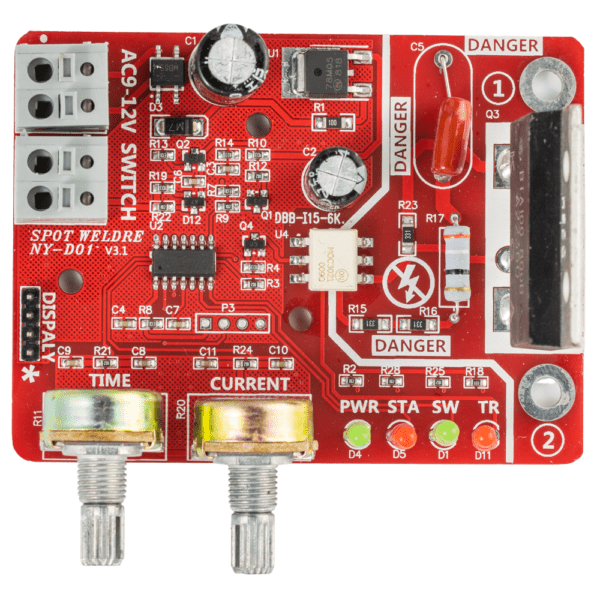

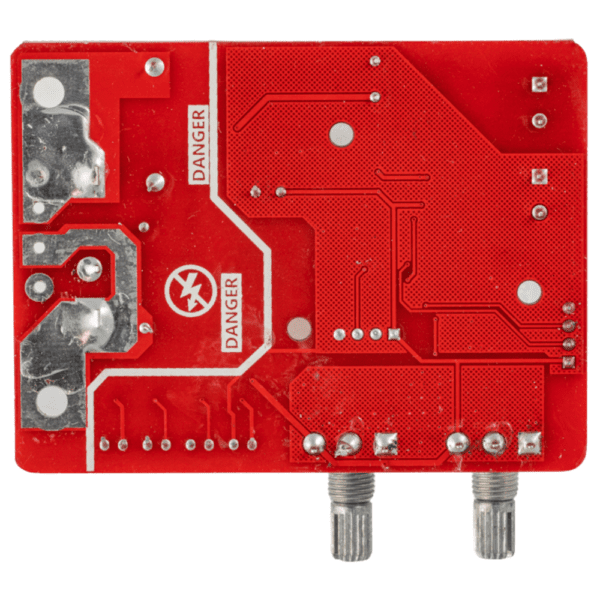

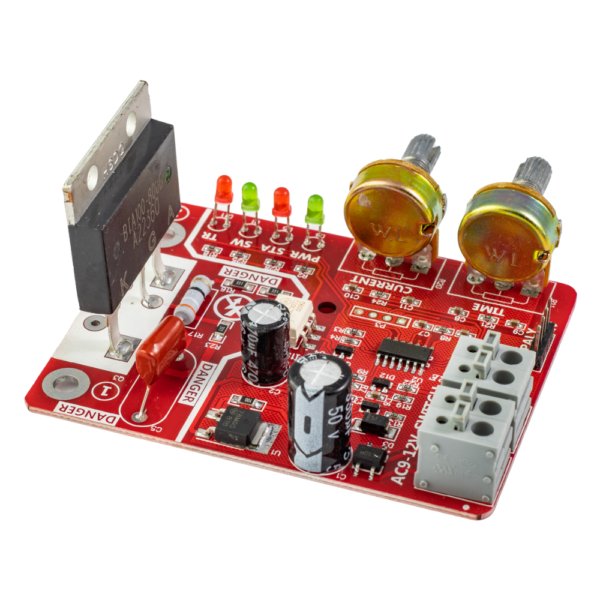

  • Płyta główna sterownika NY-D01

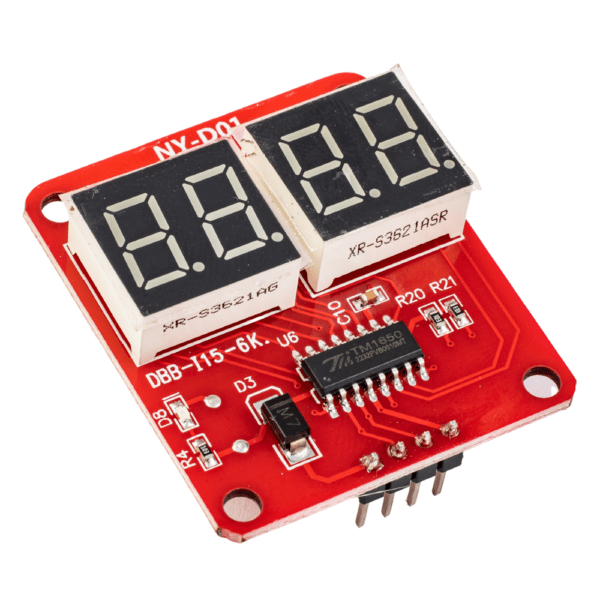

  • Płytka z wyświetlaczami
  • Przewód do podłączenia wyświetlacza
  • Nakładki na potencjometry
  • Nakrętki i podkładki do montażu potencjometrów
