Sterownik do drukarki 3D RAMPS 1.4 Reprap

24,64

  • Do budowy drukarki 3D
  • Shield dla Arduino® Mega 2560
  • Do 5 silników krokowych

Na stanie

Opis

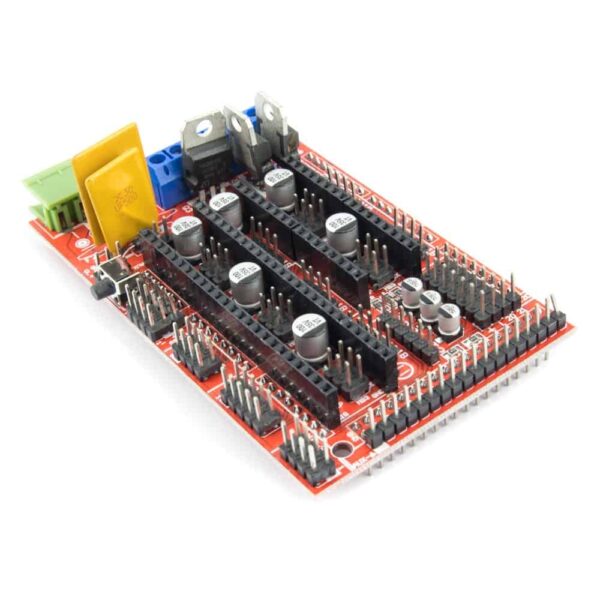

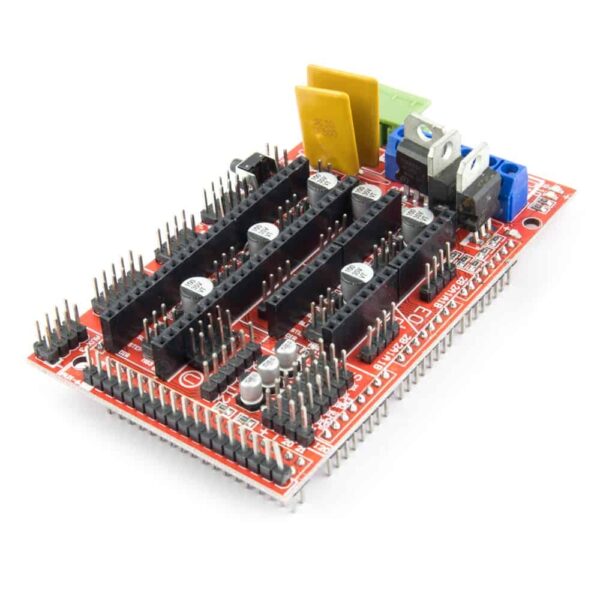

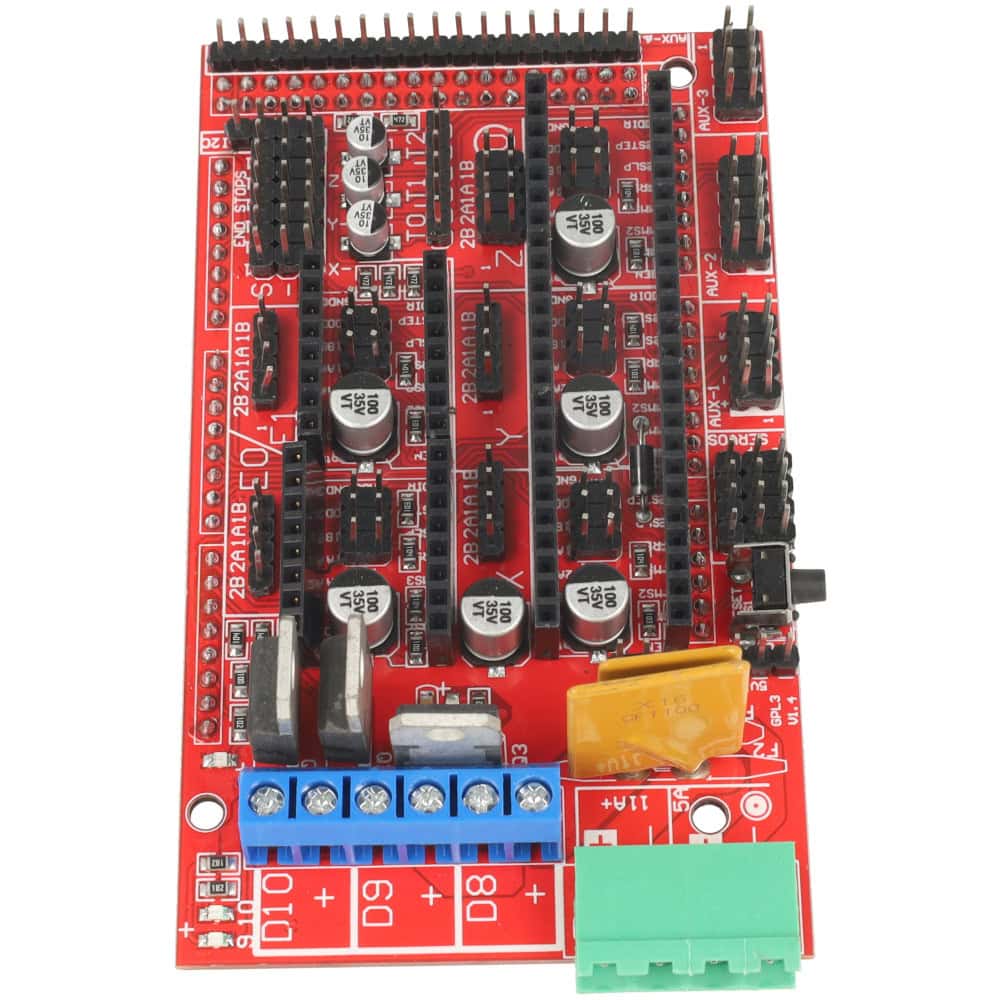

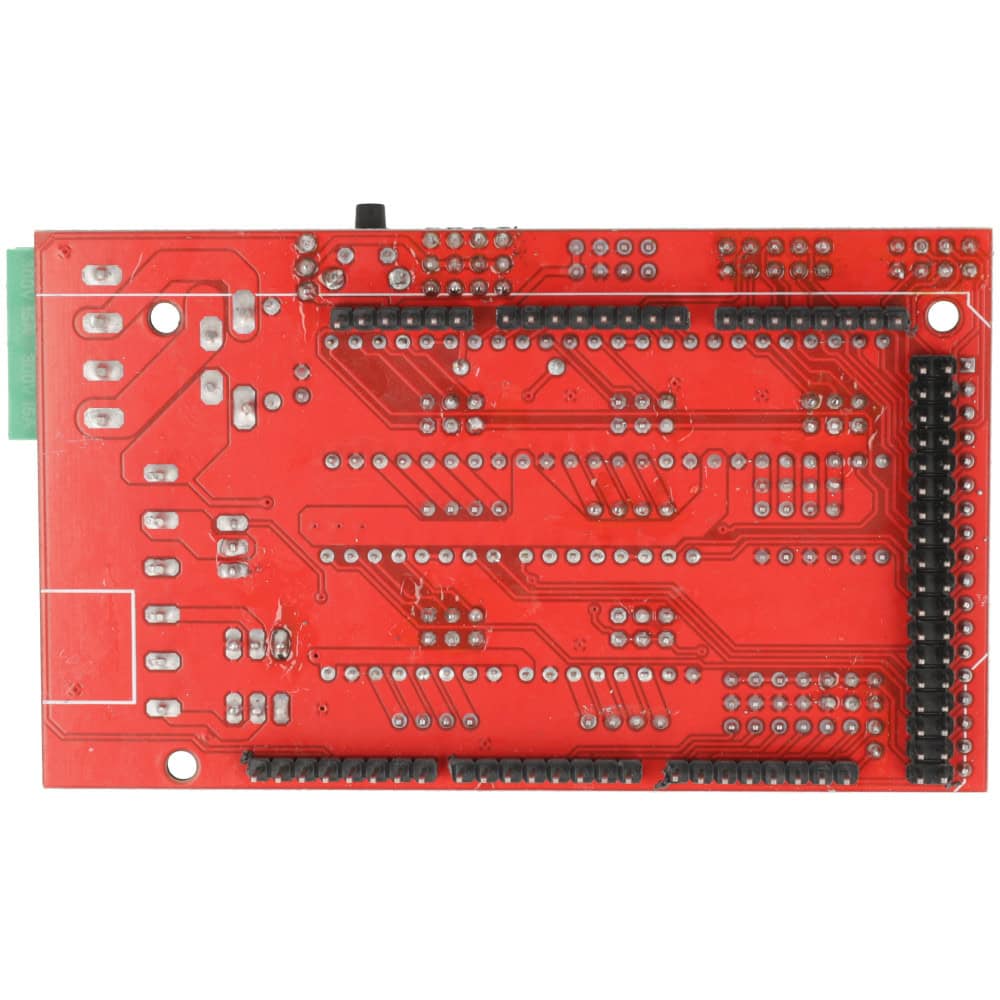

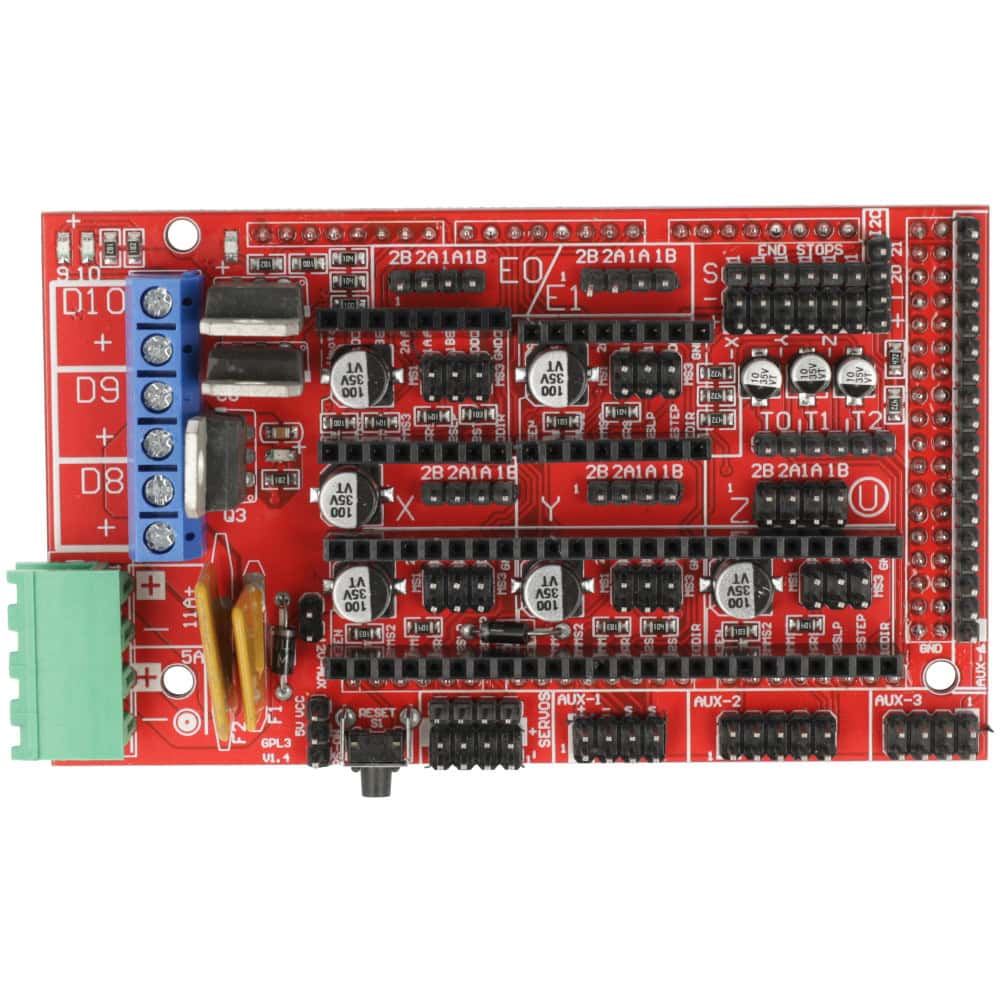

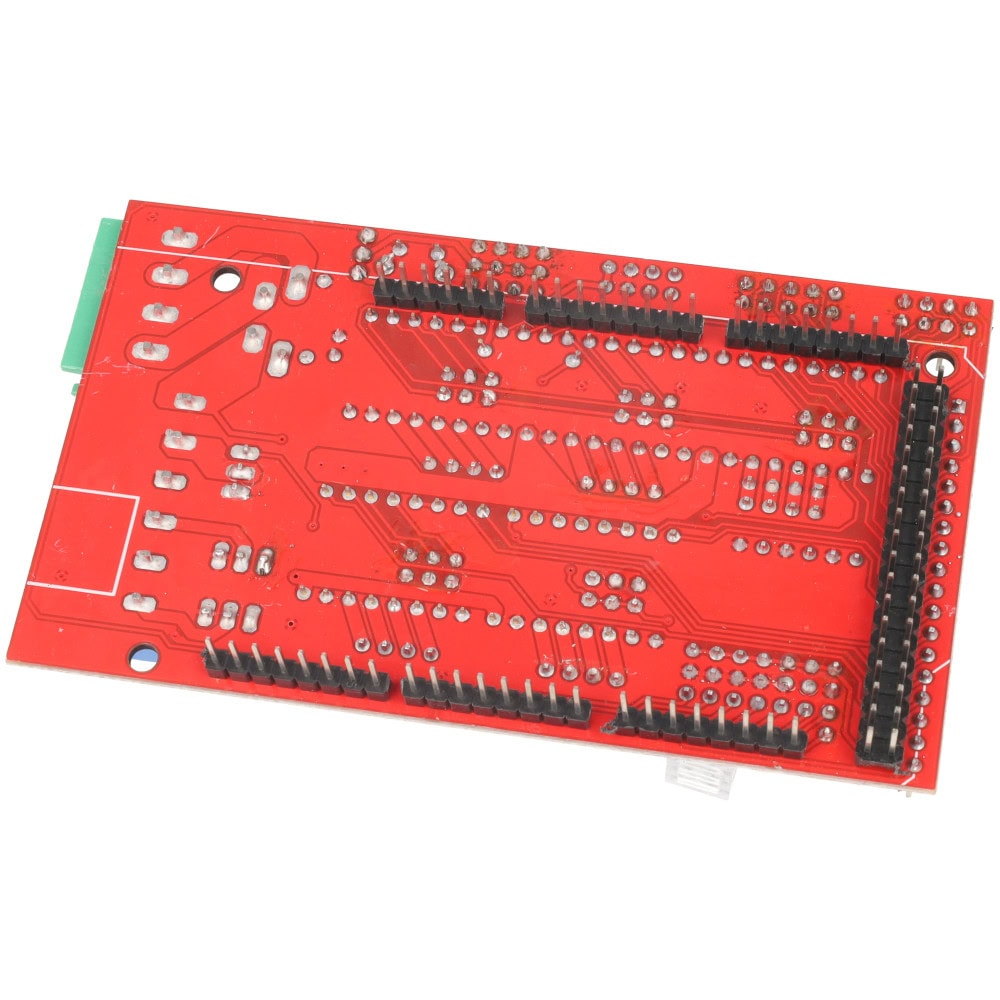

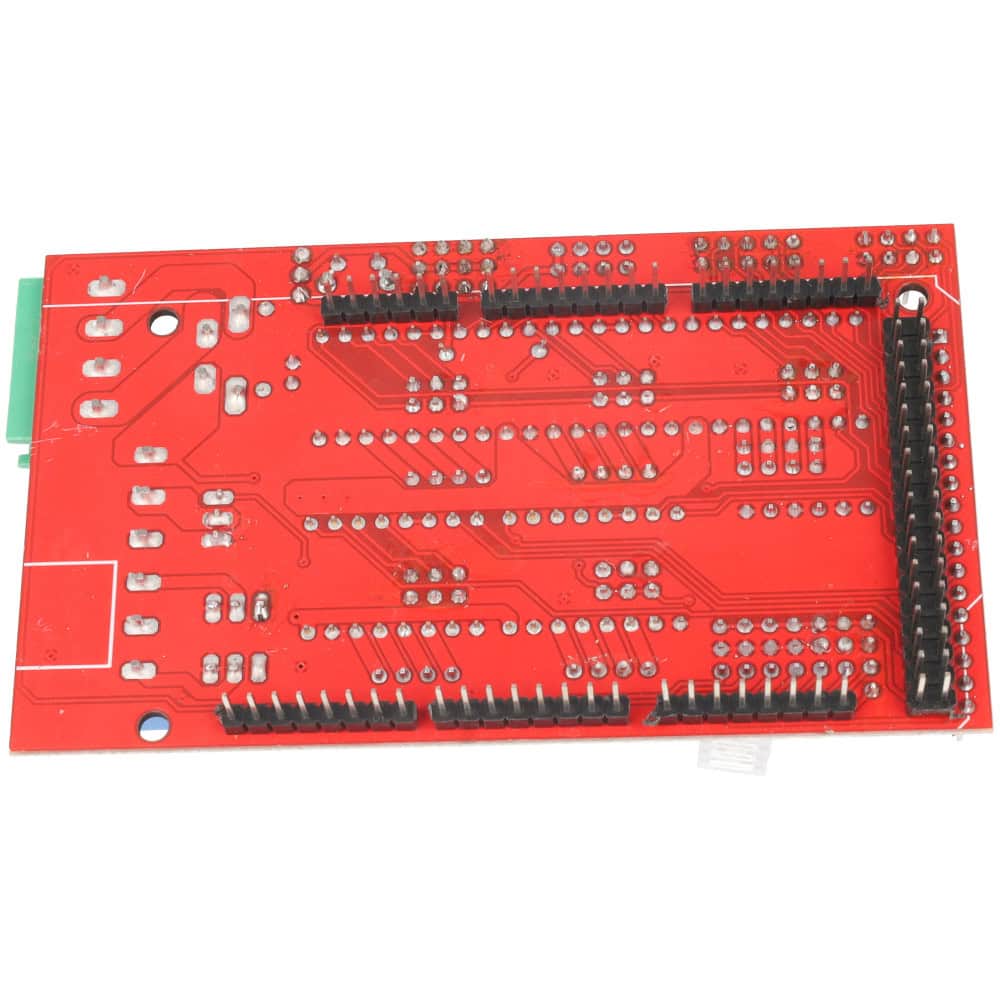

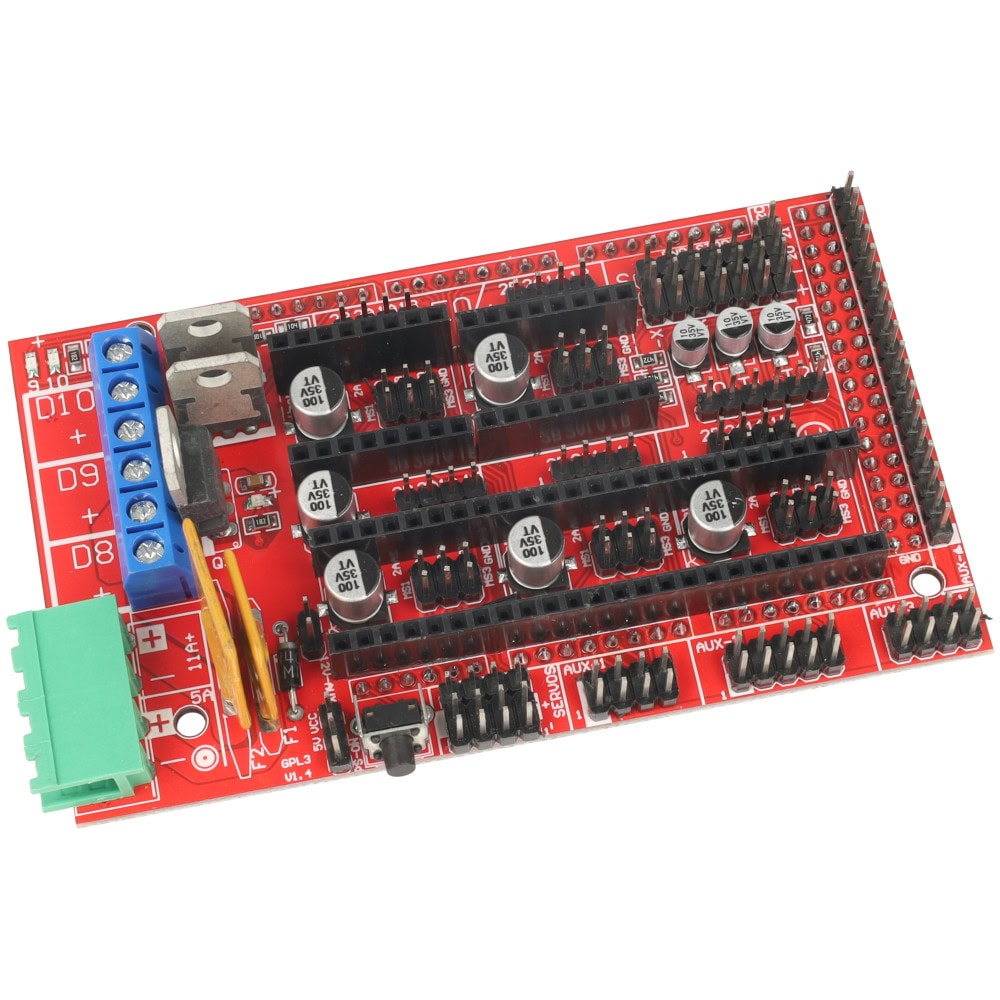

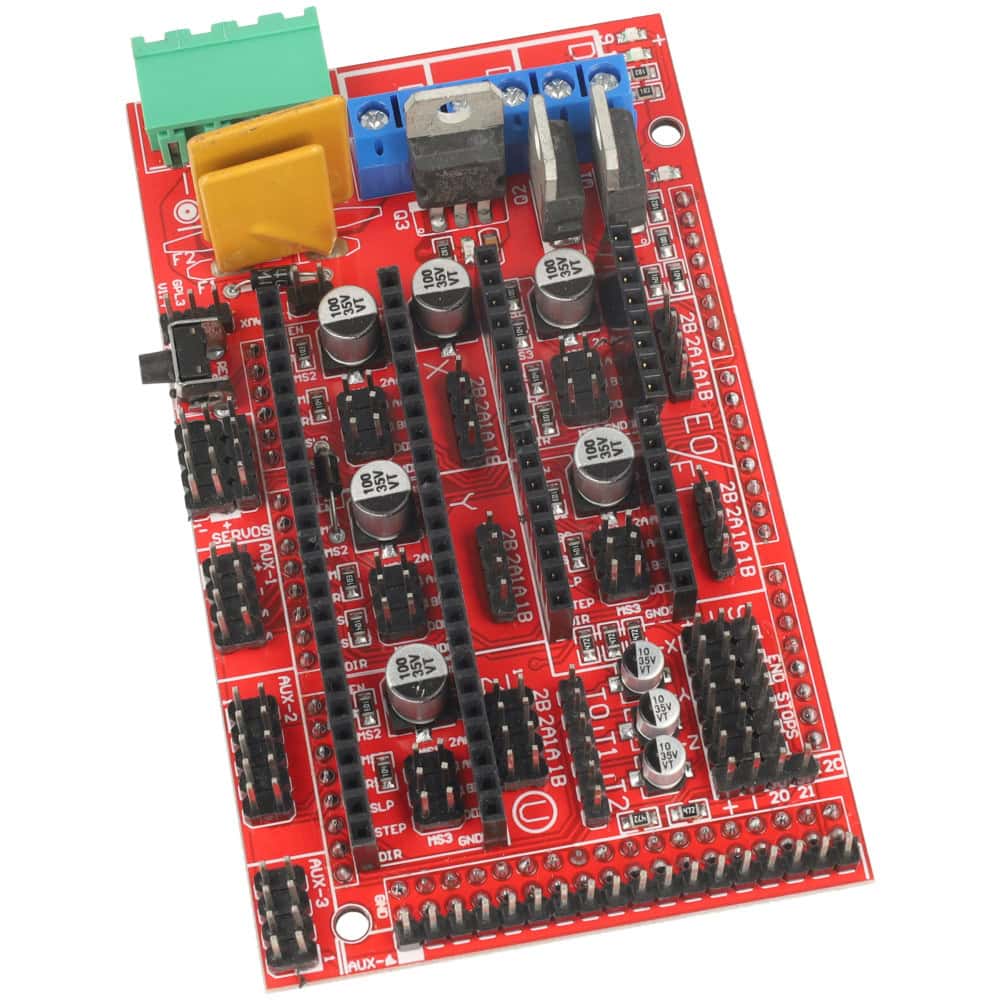

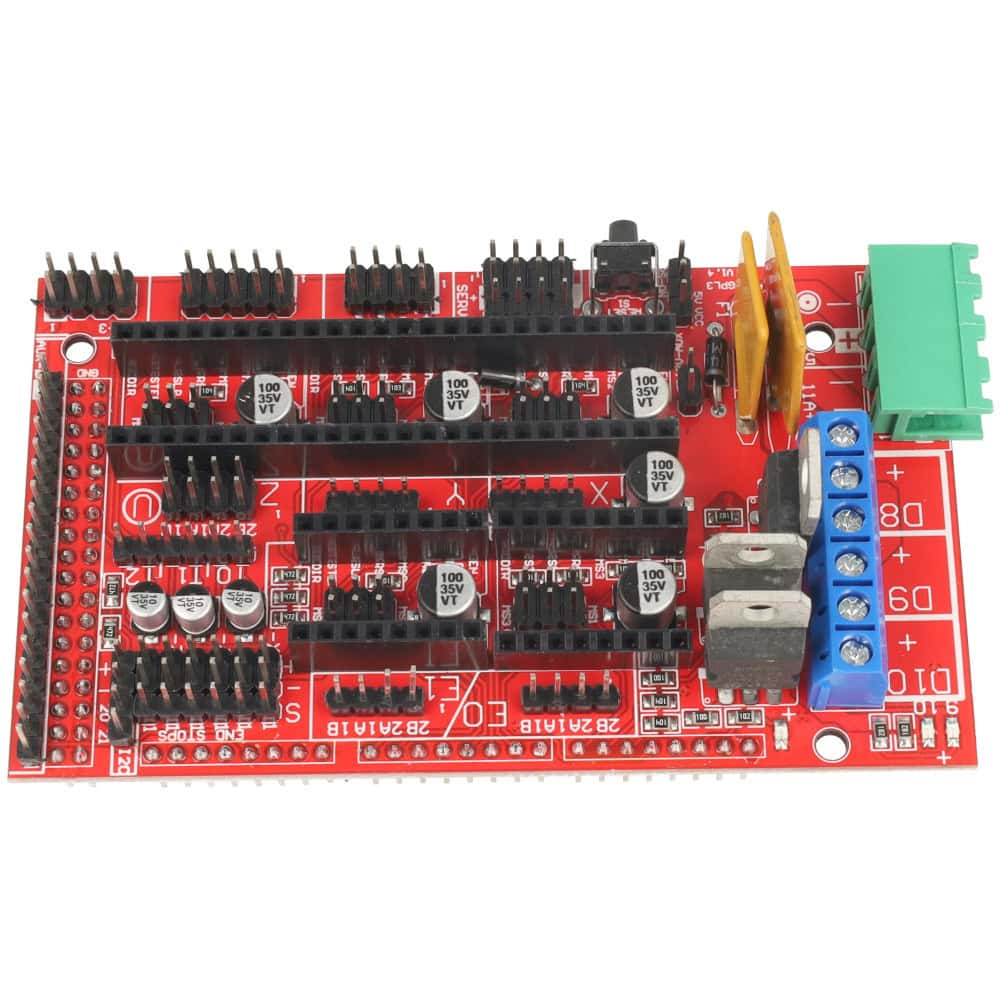

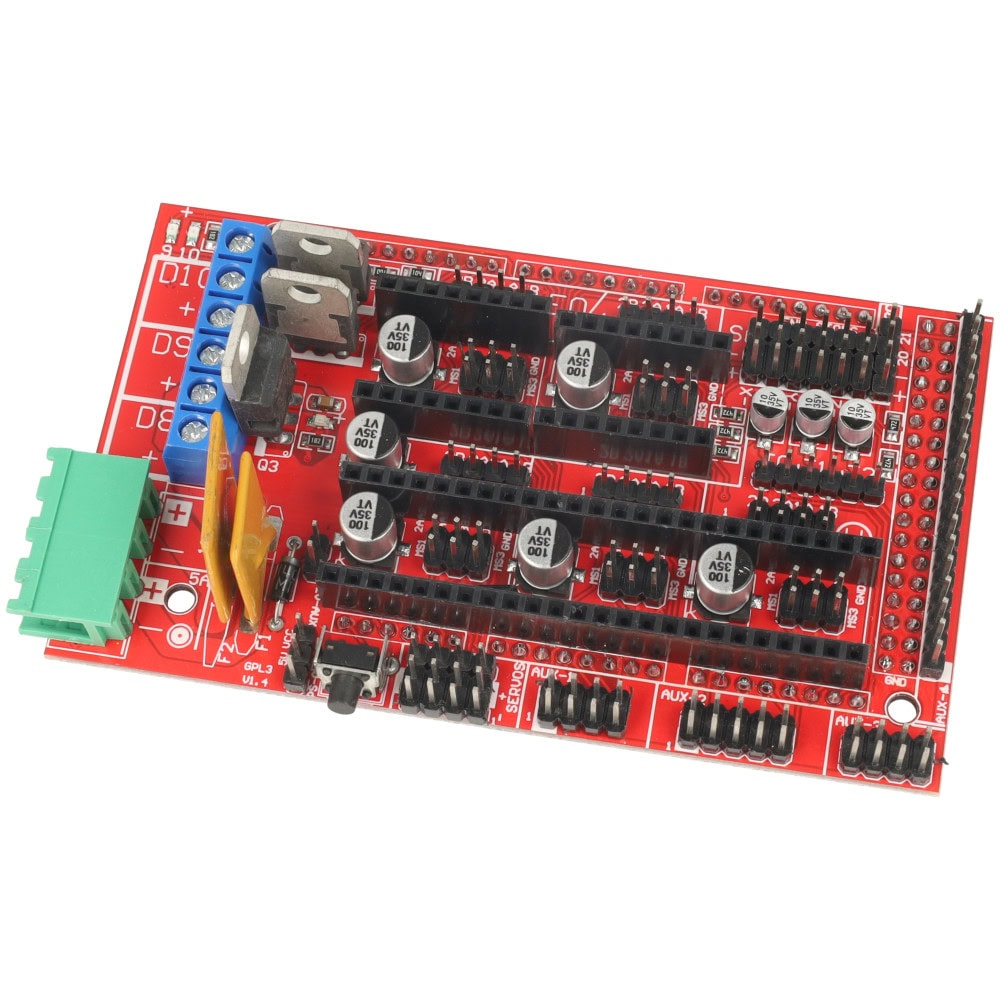

Moduł RAMPS w wersji 1.4 jest nakładką na Arduino® Mega 2560. Shield ten stosuje się w celu sterowania silnikami, oraz innymi komponentami w drukarkach 3D.

Do sterowania silnikami potrzebne są kontrolery – tak zwane stepsticki.

RAMPS v1.4 posiada również szereg dodatkowych złącz, które pozwalają na rozbudowę urządzenia. Można do niego podłączyć wyświetlacz LCD, moduł karty SD, czy dodatkowe wentylatory.

Moduł RAMPS v1.4 został zaprojektowany po to, aby obniżyć koszty budowy drukarki 3D. Ten popularny moduł używany jest w wielu konstrukcjach. Jako podstawę drukarki wykorzystuje się Arduino® Mega 2560. Płytka ta ma mnóstwo możliwości, oraz wyjść I/O. Dzięki temu niskim kosztem dostajemy kompletne sterowanie drukarką 3D.

Shield RAMPS v1.4 posiada aż 5 slotów na sterowniki silników krokowych. 3 z nich służą do ruchu w osiach XYZ, 2 jako silniki ekstruderów (to, co wyciska plastik w druki 3D).

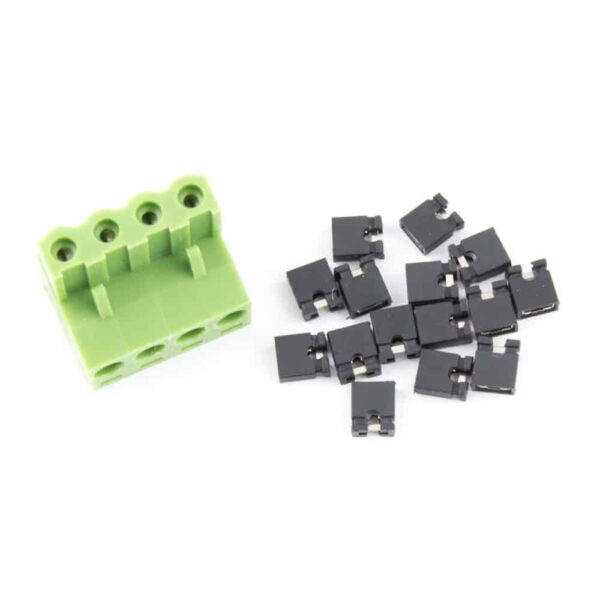

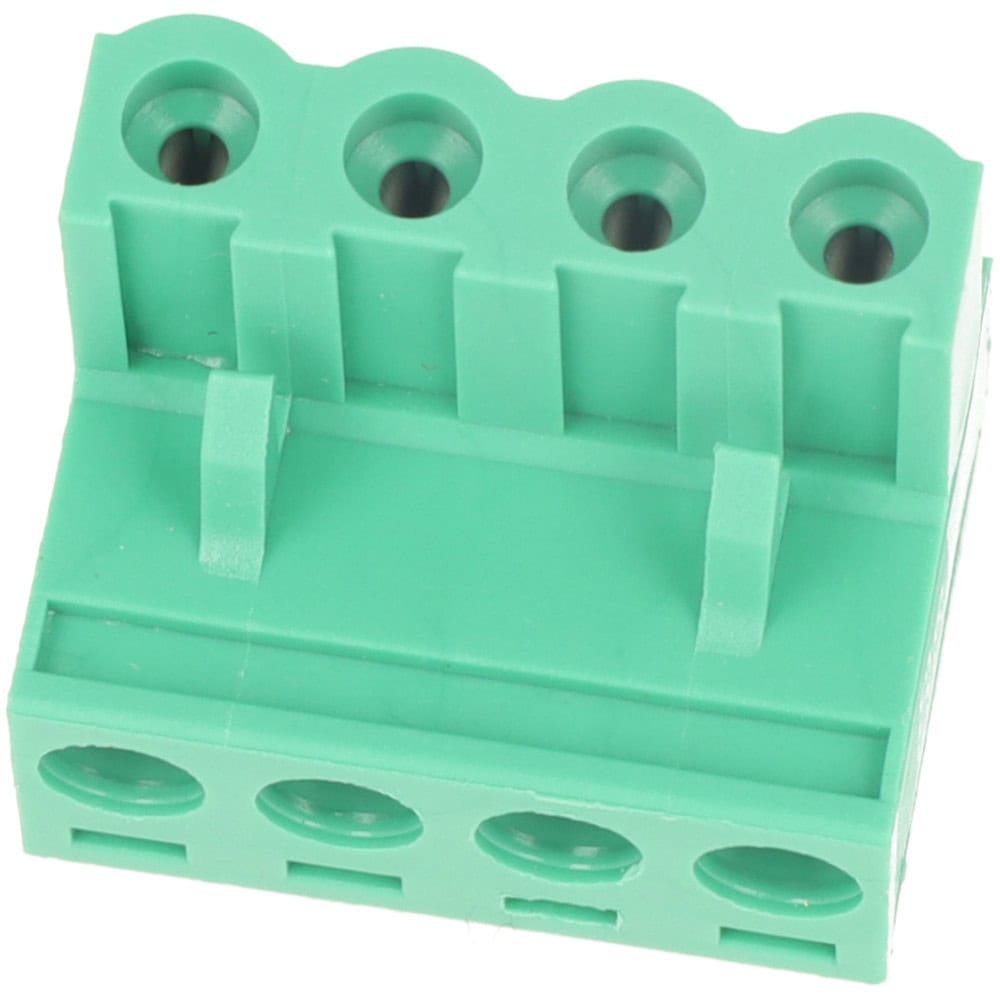

Zestaw obejmuje shield RAMPS v1.4, zestaw zworek, oraz konektor zasilania.

Specyfikacja

  • Płytka bazowa pod shield: Arduino® Mega 2560
  • Możliwości rozbudowy: Tak
  • Tranzystory mocy MOSFET: 3 (grzanie, wentylatory)
  • Wejścia termistorów: 3
  • Bezpieczniki: 5 A i 11 A
  • Sloty na sterowniki silników krokowych: 5
  • Wyjścia bezpośrednie dla silników: 5 (jedno podwójne dla osi Z)
  • Złącze rozszerzające o serwa: Tak
  • Złącze I2C: Tak (dodatkowe moduły)
  • Złącze SPI: Tak (dodatkowe moduły)
  • Rodzaj pinów: goldpin
  • Komunikacja z PC poprzez złącze USB typu B
  • Złącze wyświetlacza LCD: Tak
  • Złącze dla czytnika karty SD: Tak
  • Diody LED informujące o stanie grzałek stołu i ekstrudera.
  • Wymiary: 105 x 35 mm
  • Zawartość zestawu: Shield RAMPS v1.4, zestaw zworek, oraz konektor zasilania
