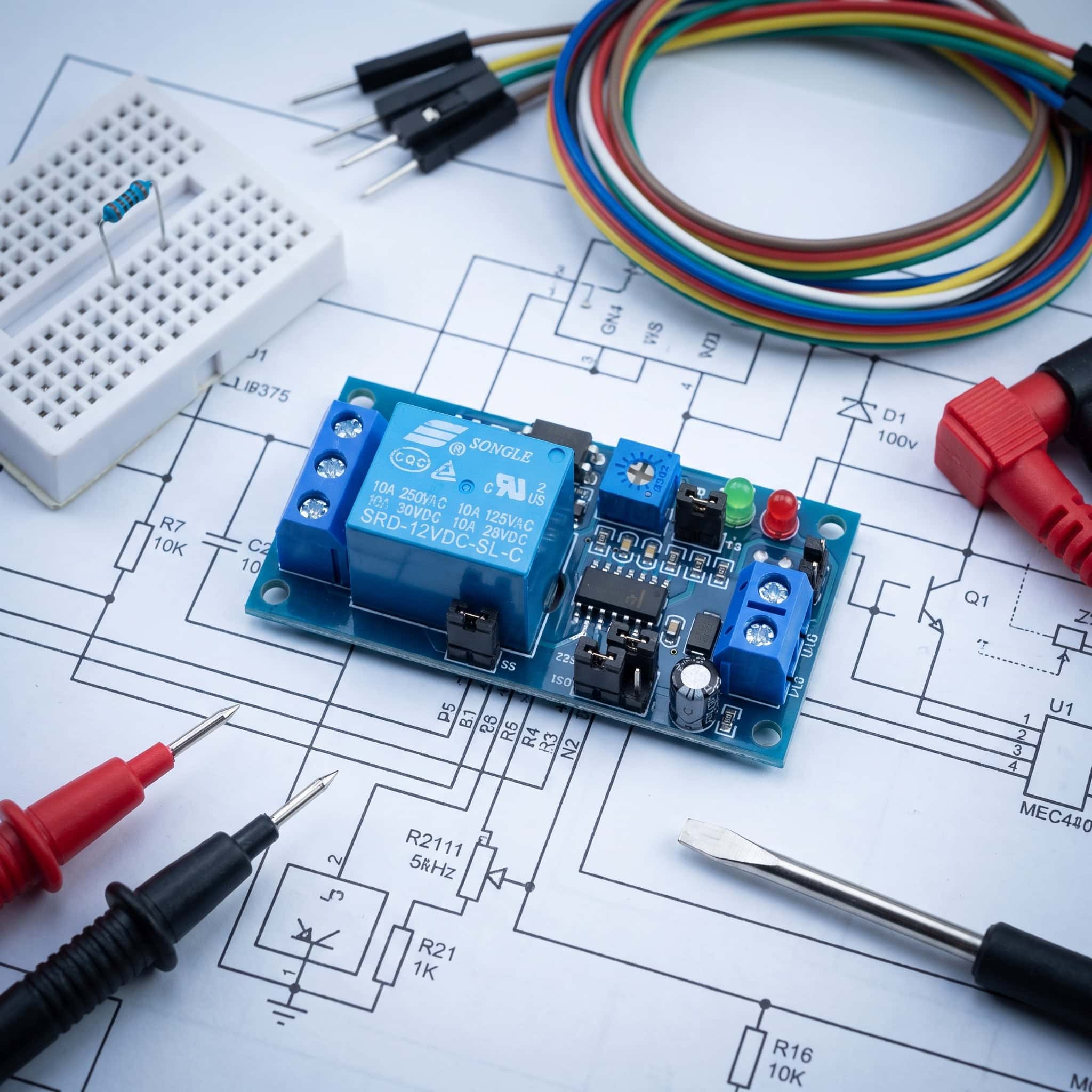

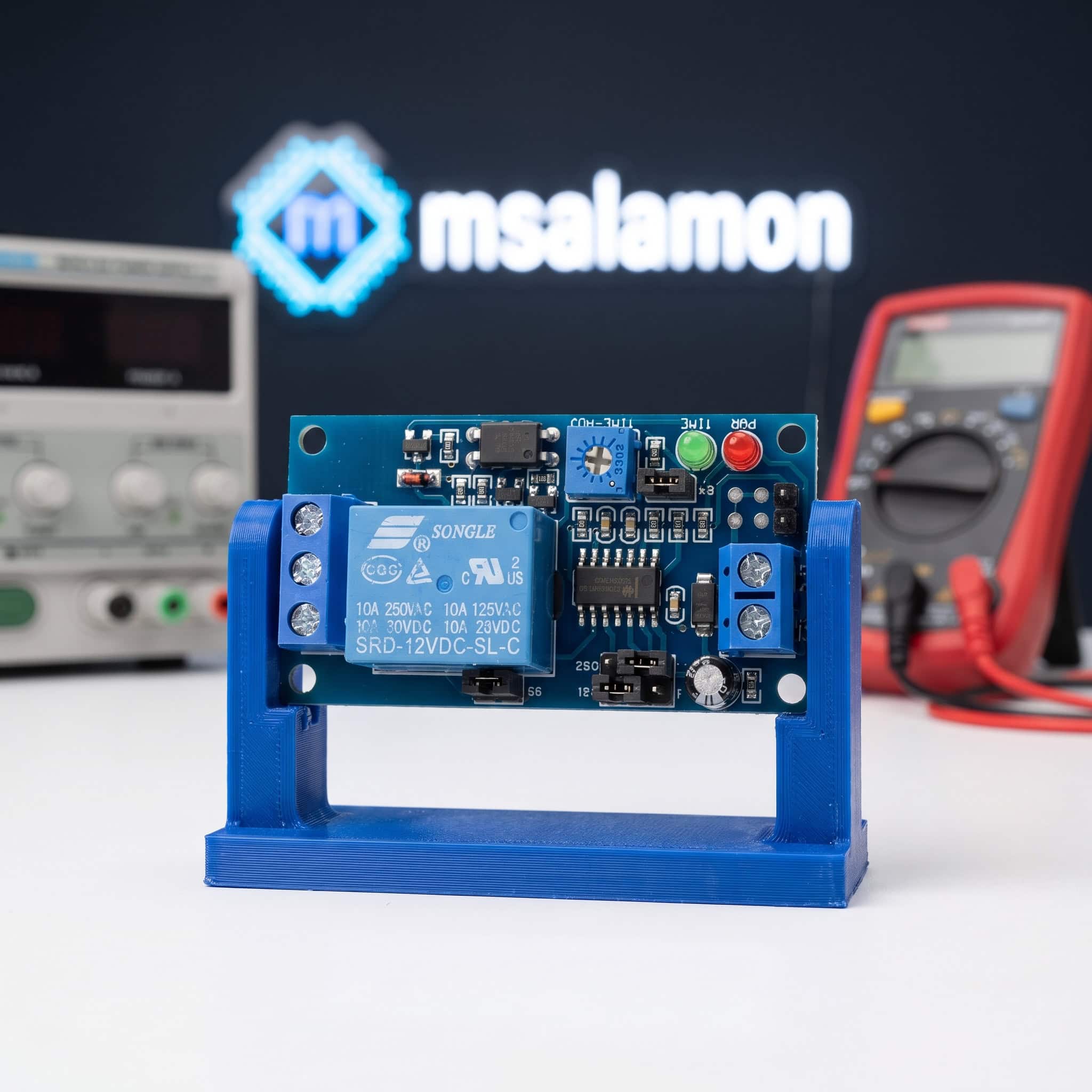

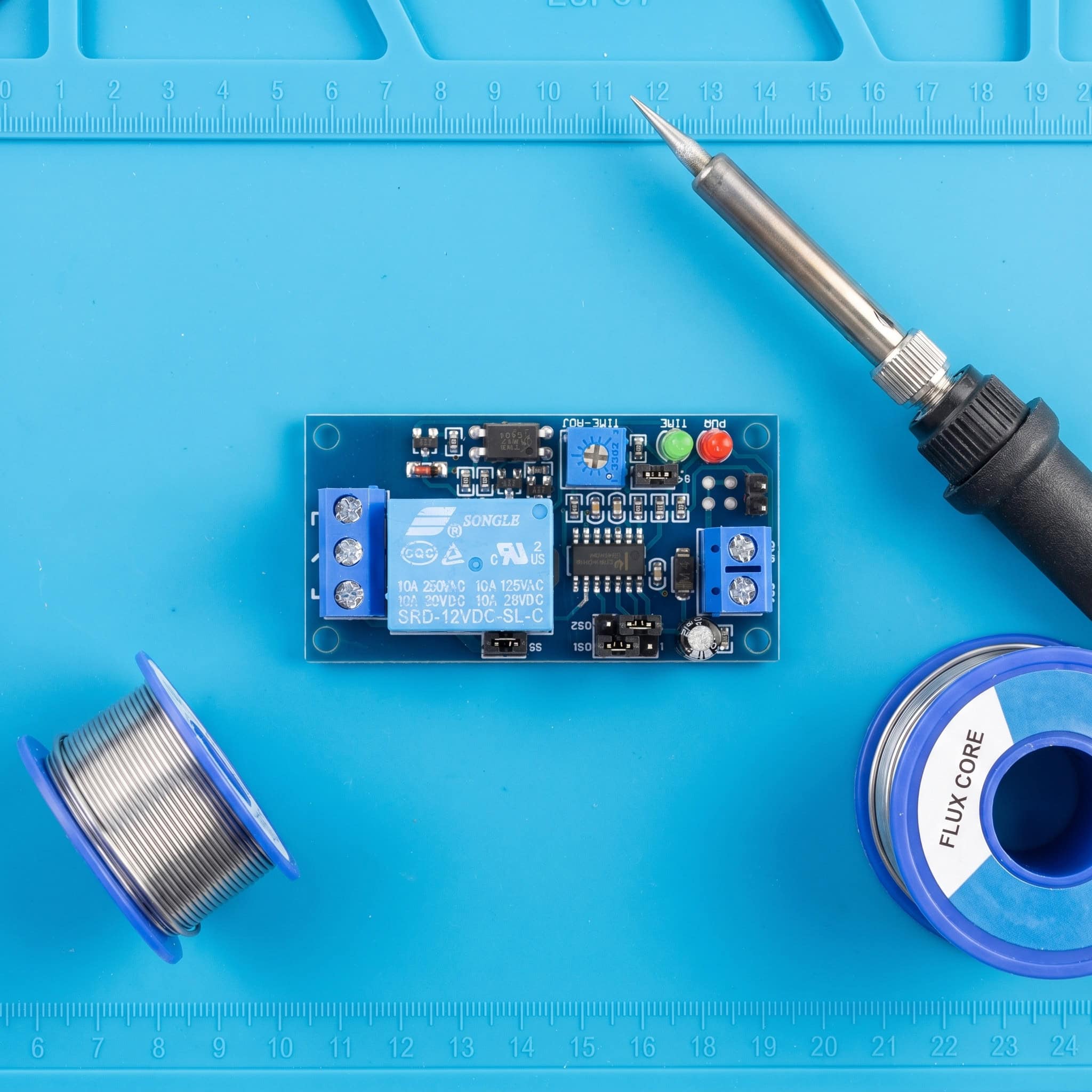

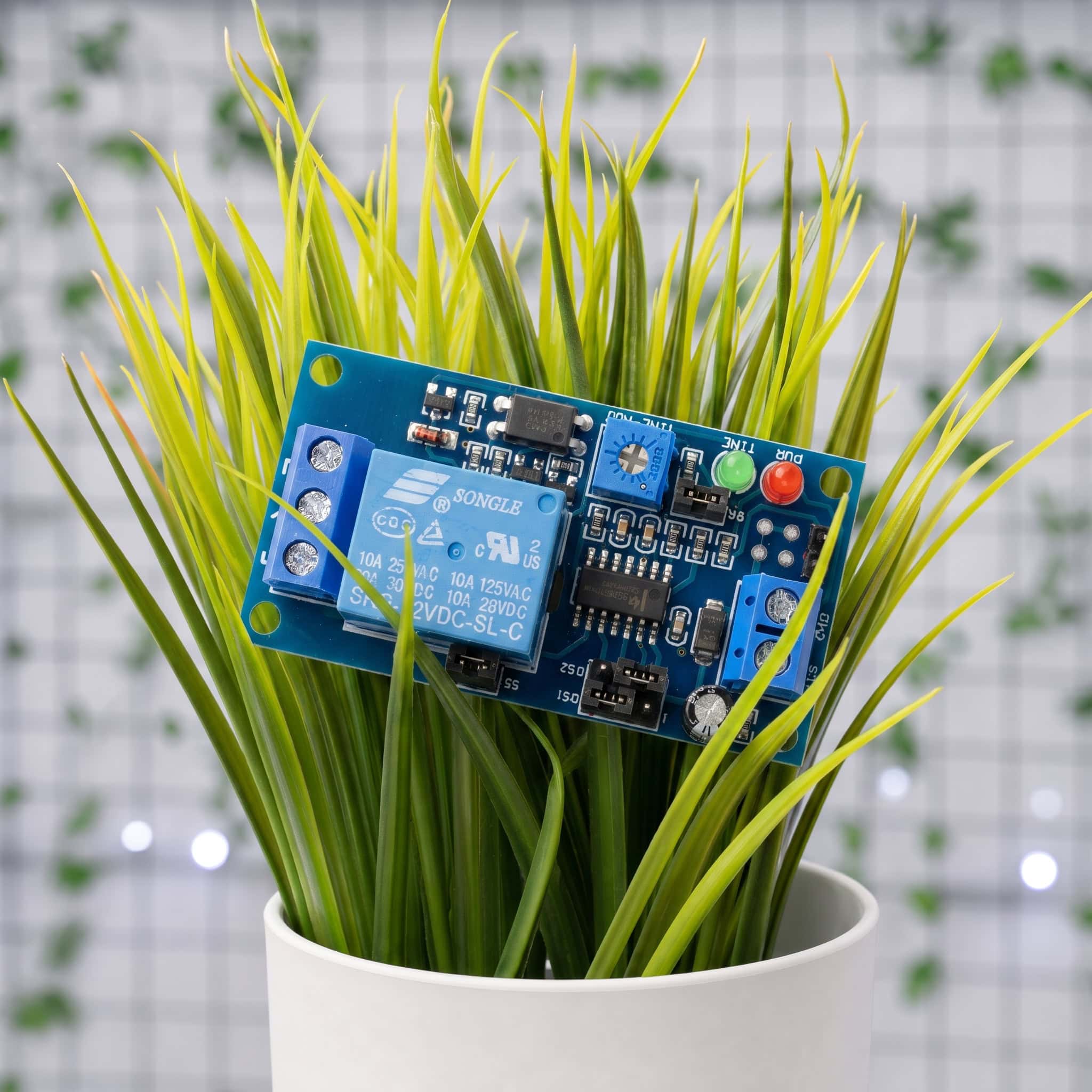

Elementy modułu:

1️⃣ Zworki S1 oraz S2 do ustawiania zakresu czasu
2️⃣ Zworka S5 łączy wejście VCC z wyjściem COM przekaźnika
3️⃣ Złącze NC przekaźnika
4️⃣ Złącze COM przekaźnika
5️⃣ Złącze NO przekaźnika
6️⃣ Potencjometr do regulacji czasu
7️⃣ Zworka S4 do ustawiania zakresu czasu
8️⃣ Dioda LED zielona, sygnalizacja załączenia przekaźnika
9️⃣ Dioda LED czerwona, sygnalizacja ograniczenia prądu
1️⃣0️⃣ zwarcie obwodu powoduje załączenie przekaźnika na ustawiony czas
1️⃣1️⃣ GND – biegun ujemny –
1️⃣2️⃣ VCC – biegun dodatni + 12 V

Uwaga!

Kiedy zworka S5 jest założona, VCC jest połączone z wyjściem COM przekaźnika. Jeśli przekaźnik steruje napięciem przemiennym (AC), zworkę S5 należy usunąć, aby zapobiec powrotowi wysokiego napięcia do modułu. Nie usunięcie zworki spowoduje uszkodzenie modułu.
