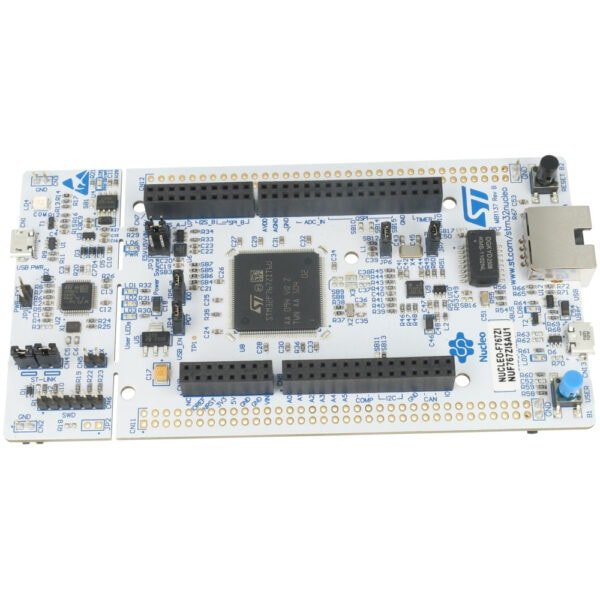

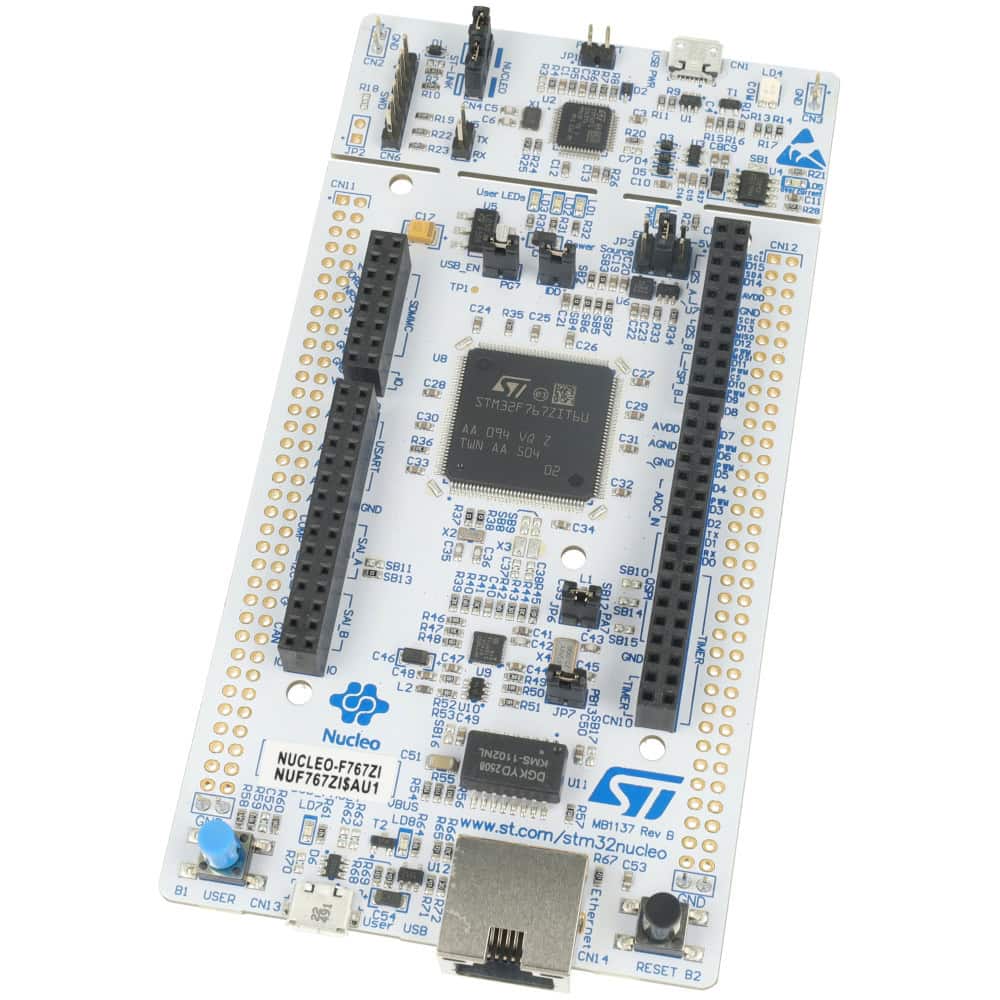

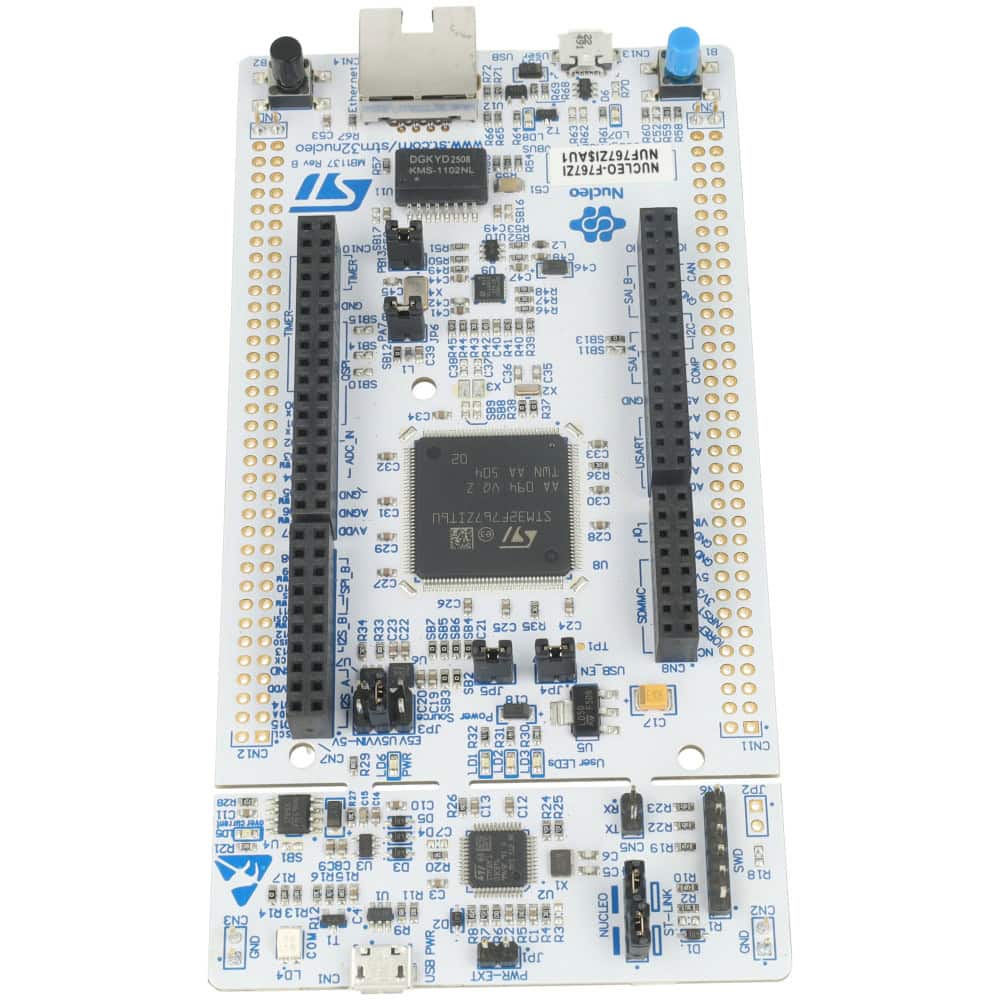

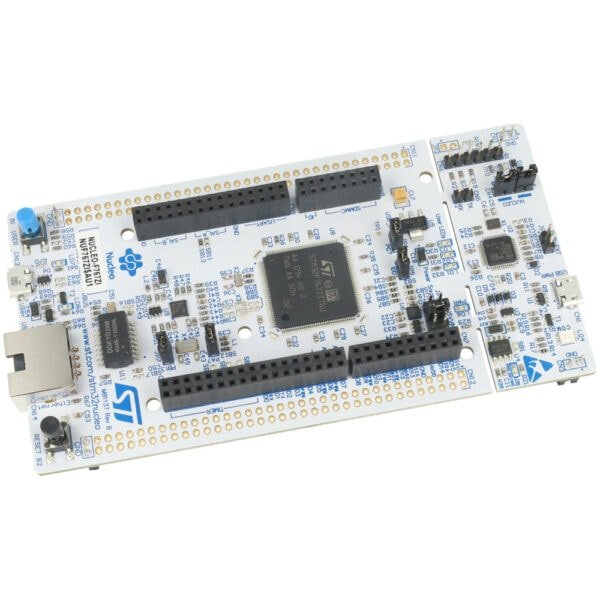

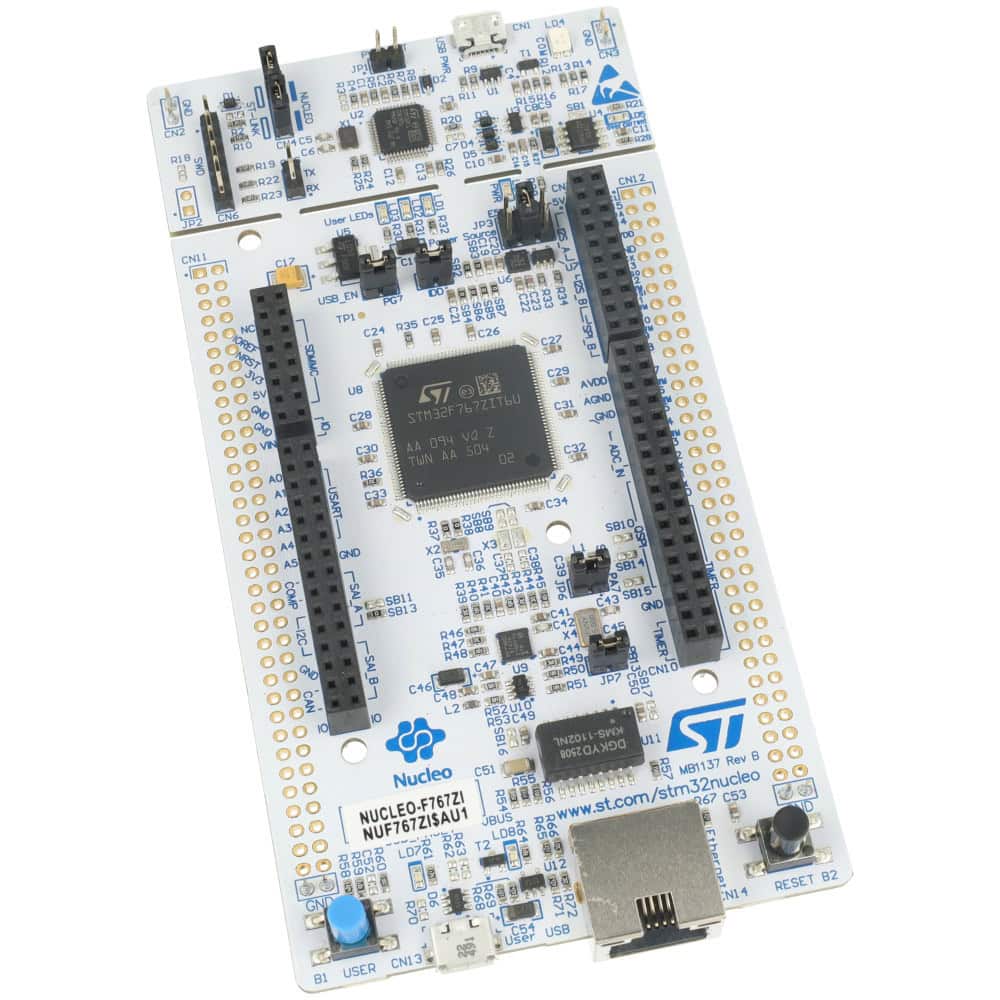

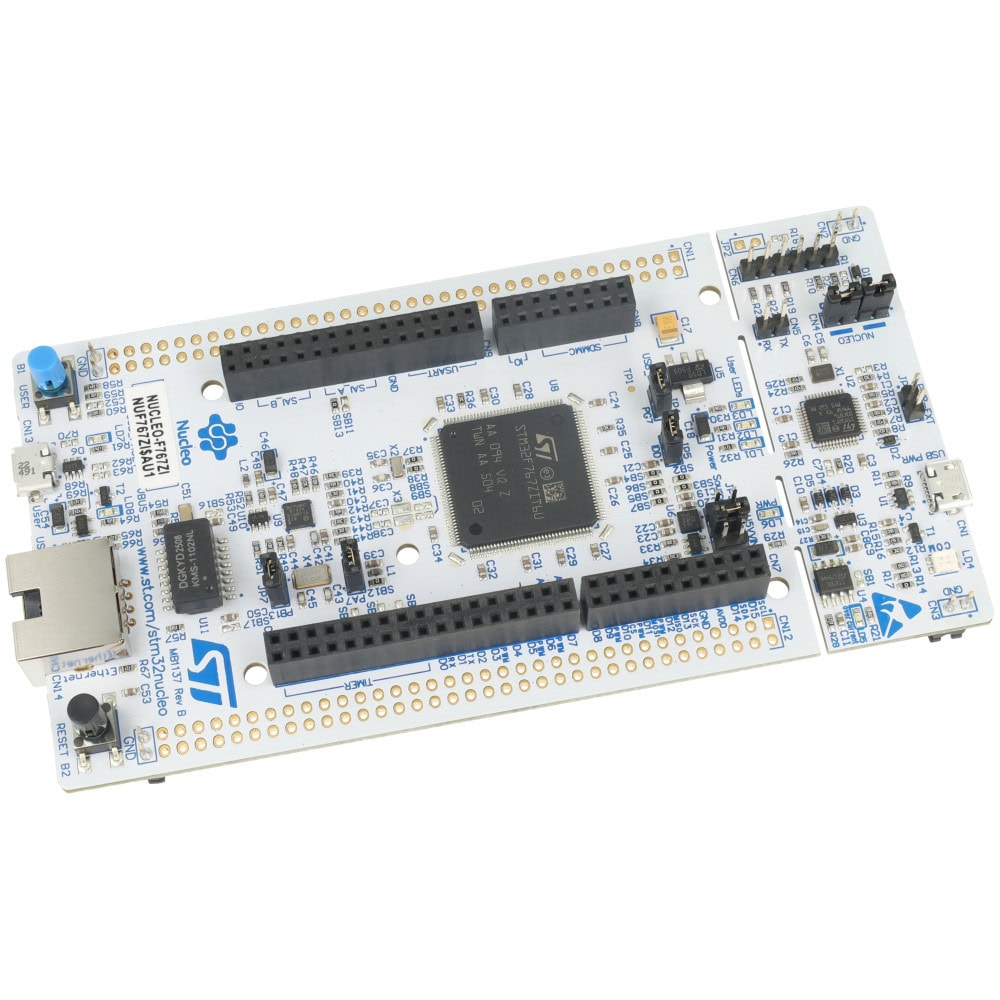

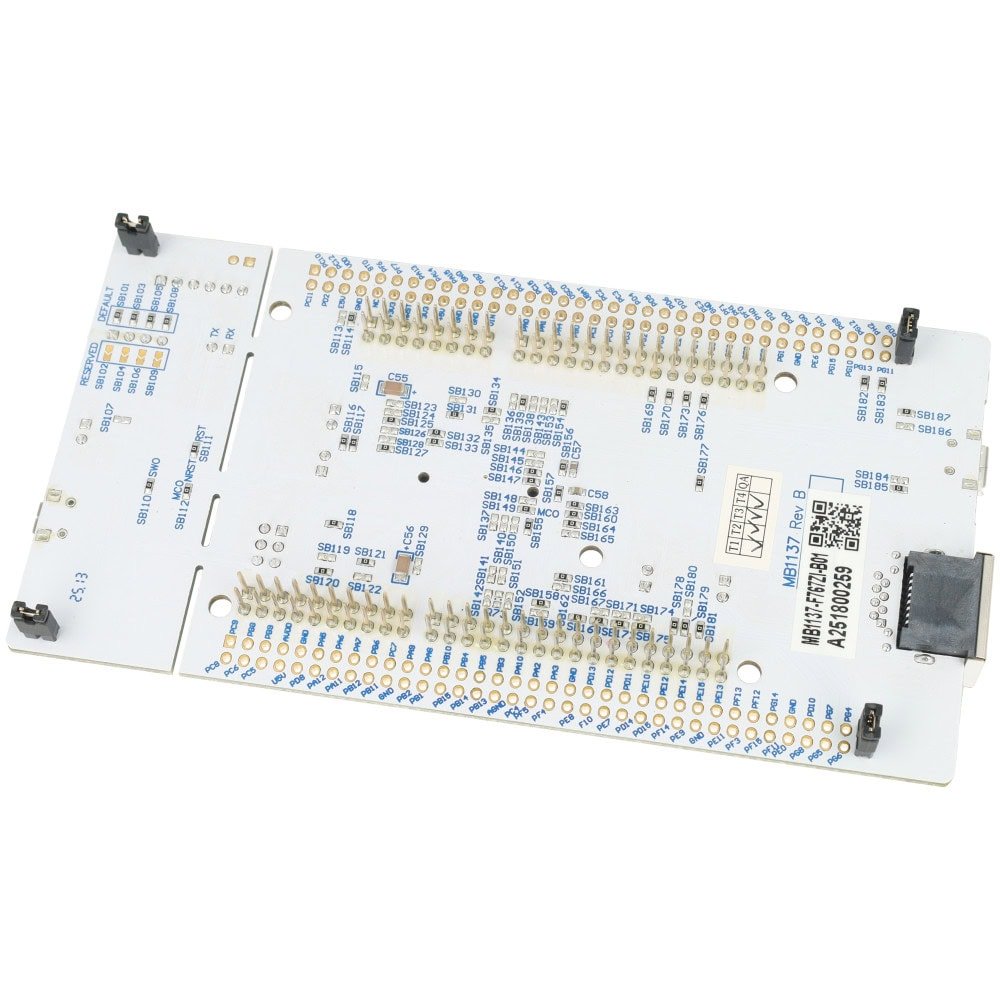

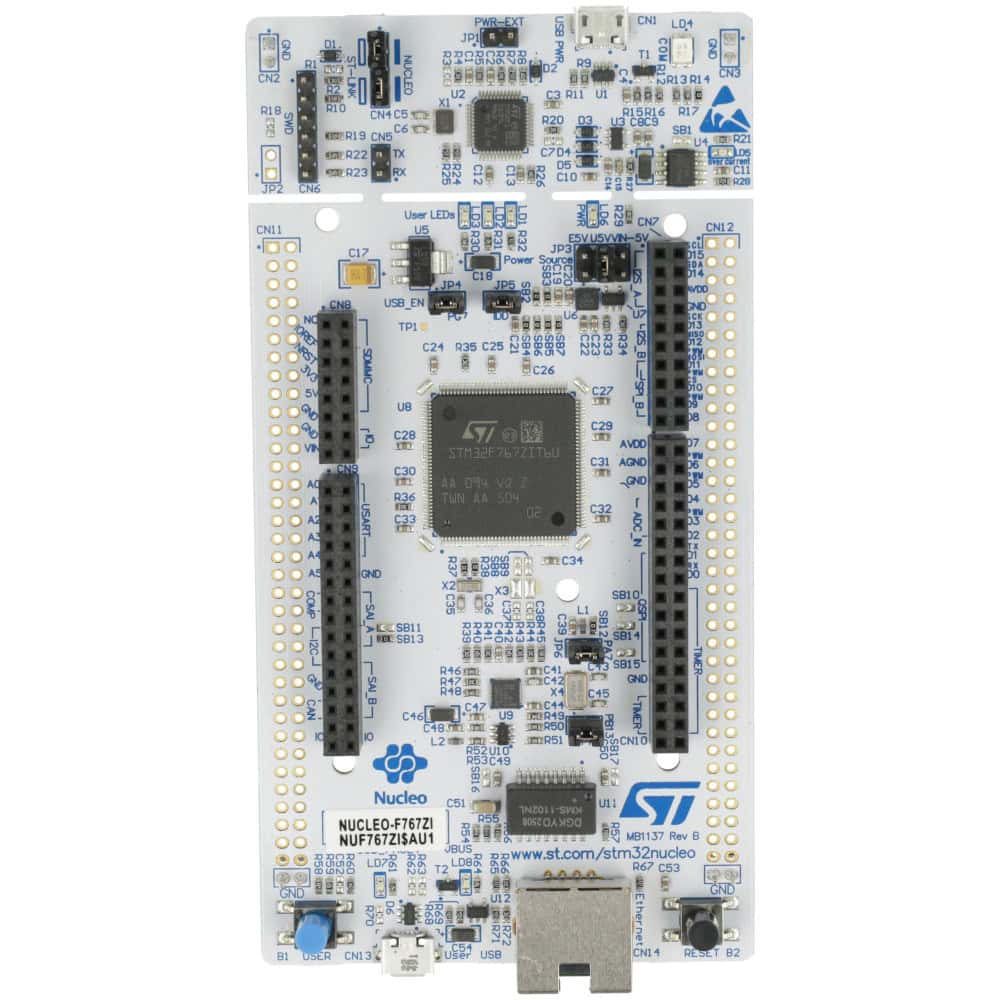

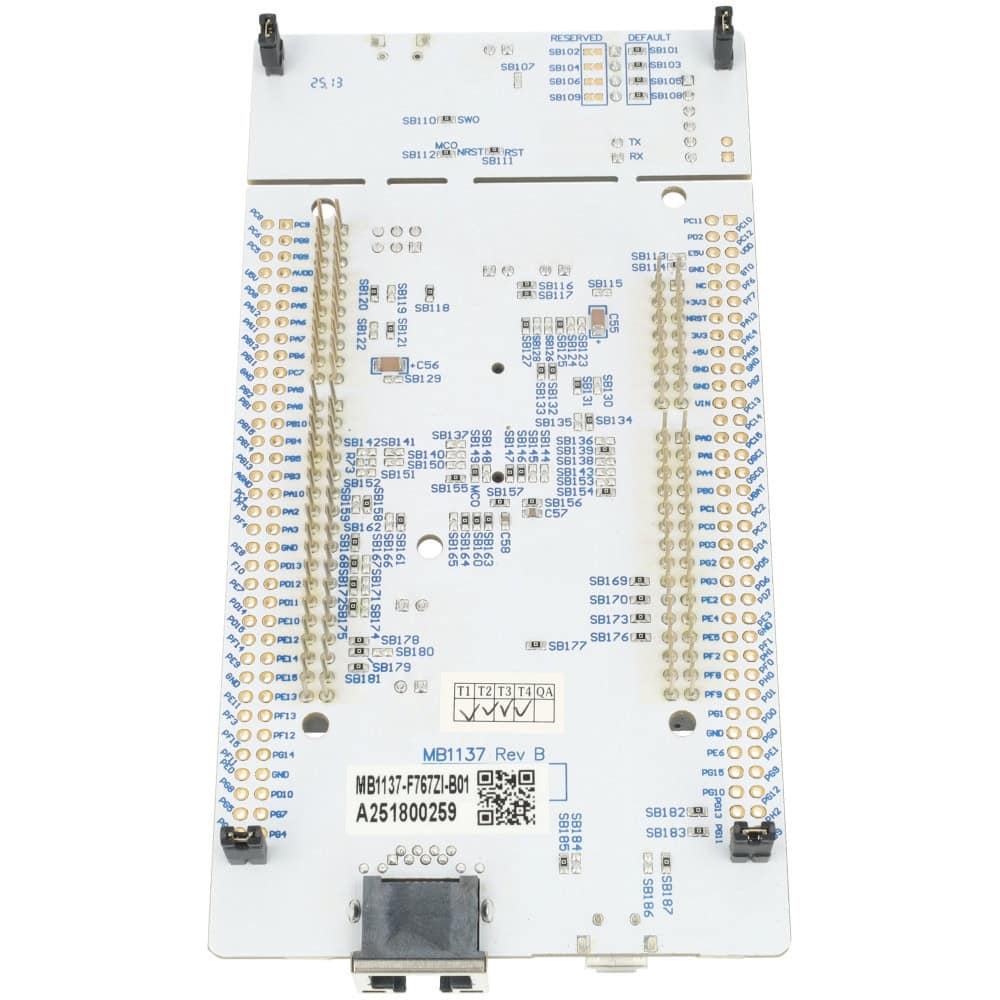

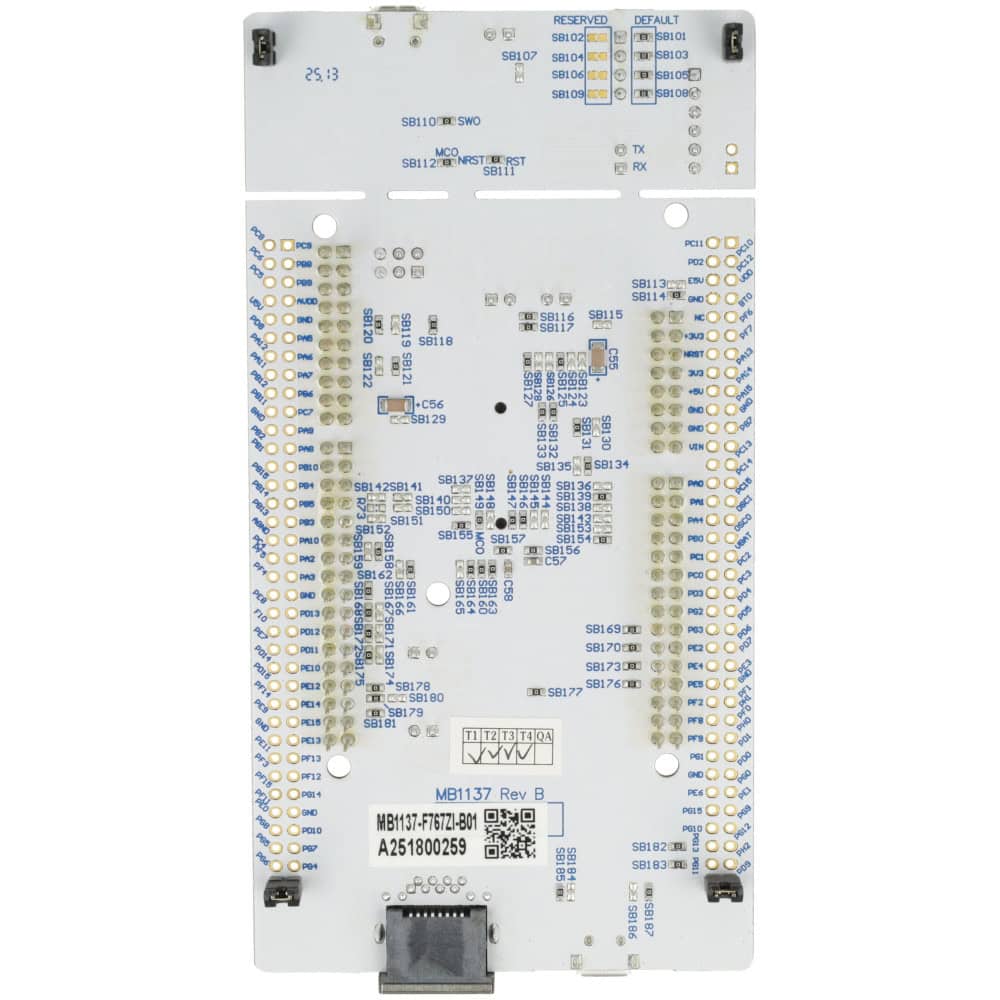

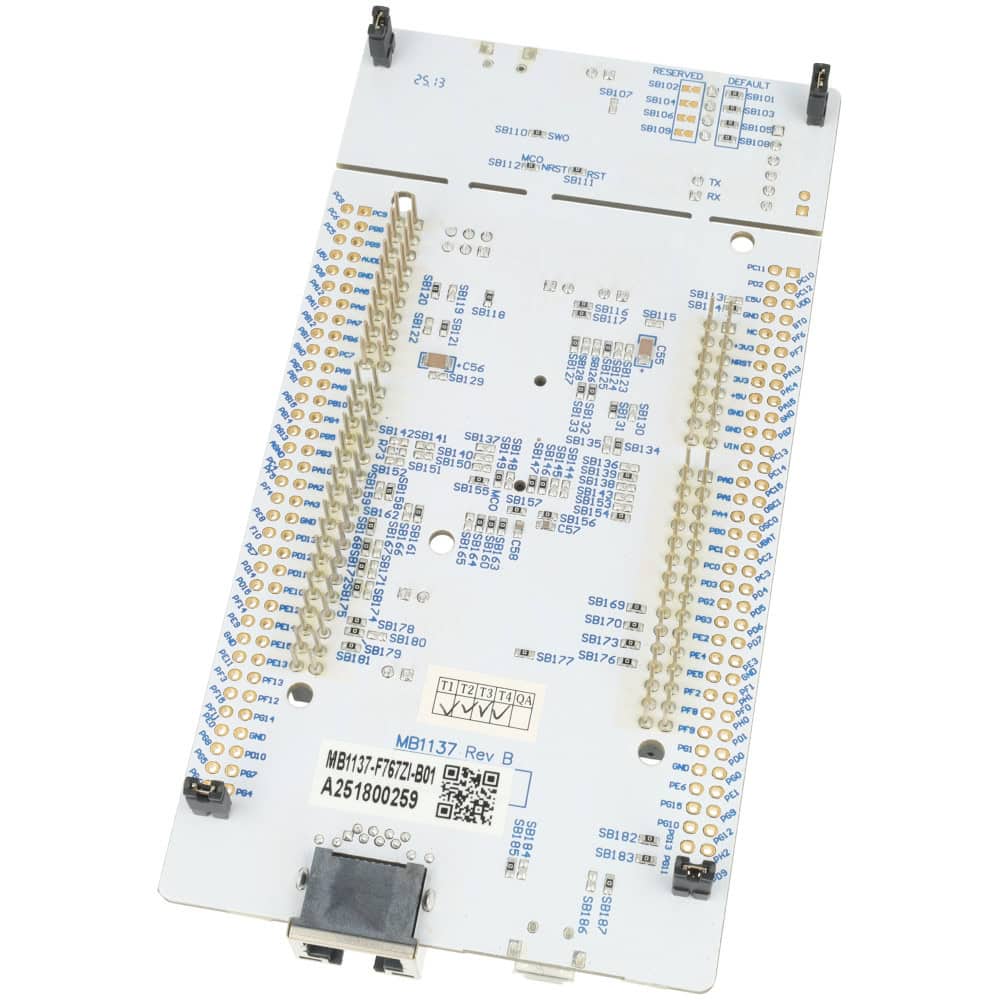

STM32 NUCLEO-F767ZI Nucleo-144 z STM32F767ZIT6 ARM Cortex-M7

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V2. Układ osobną częścią PCB, można go odłamać i użyć z zewnętrznym układem STM32. Programować zewnętrzne układy można również bez wyłamywania.

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

• ST Zio – złącze rozszerzające dobrze znany standard Arduino Uno R3
• ST Morpho – udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32F767ZIT6
  • Rdzenie: Cortex-M7
  • Maksymalne taktowanie: 216 MHz
  • Pamięć Flash: 2 MB
  • Pamięć SRAM: 512 kB
  • 2 x DMA
  • DMA2D
  • Interfejsy
    • 3 x CAN (2.0B Active)
    • 4 x I²C
    • 3 x I²S
    • 6 x SPI
      • Quad SPI
    • 8 x UART / USART
    • 2 x SAI
    • 1 x SPDIF
    • 2 x SD/SDIO/MMC
    • 2 x USB OTG
    • 1 x Ethernet
    •  x Camera Interface (8-14 bit)
    • 1 x FMC
    • 1 x MDIOS
  • Interfejsy Analogowe
    • 3 x ADC 12-bit
    • 2 x DAC 12-bit
    • 1 x Filtr cyfrowy (DFSDM)
  • Grafika
    • 1 x LTDC
    • Akcelerator Chrom-ART
    • Sprzętowe dekodowanie JPEG
  • Timery
    • 1 x 16-bit Low Power Timer
    • 2 x 32-bit Timer (4 kanały)
    • 2 x 16-bit Timer (6 kanałów)
    • 2 x 16-bit Timer (4 kanały)
    • 2 x 16-bit Timer (2 kanały)
    • 4 x 16-bit Timer (1 kanał)
    • 2 x 16-bit Timer
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • HDMI CEC
  • RNG
  • CRC
  • Większość GPIO toleruje 5 V
• Interfejs USB OTG – gniazdo micro USB
• Złącze Ethernet RJ-45
• Oscylator RTC 32,768 kHz
• Diody LED
  • Komunikacja USB
  • Zasilanie
  • 3x Dioda użytkownika
• Przyciski
  • Reset
  • Użytkownika
• Wbudowany programator / debugger ST-Link V2
  • Złącze micro USB
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka zgodna z ARM mbed
