Moduł z matrycą LED 8×8 do Wemos D1 Mini

Moduł z matrycą LED 8×8 do Wemos D1 Mini

12,99  z VAT

Cena netto: 10,56

13 w magazynie

Zdobądź 1299 Punktów za ten produkt.

Moduł z matrycą LED 8×8 do WeMos D1 Mini. Matryca o wymiarze 8 x 8 diod (64 piksele) z diodami w kolorze czerwonym. Sterowanie przez układ TM1460 z komunikacją szeregową. Gotowe biblioteki Arduino. Kompatybilny z płytkami WeMos D1 Mini na ukłądach ESP8266 i ESP32.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Moduł z matrycą LED 8×8 do Wemos D1 Mini

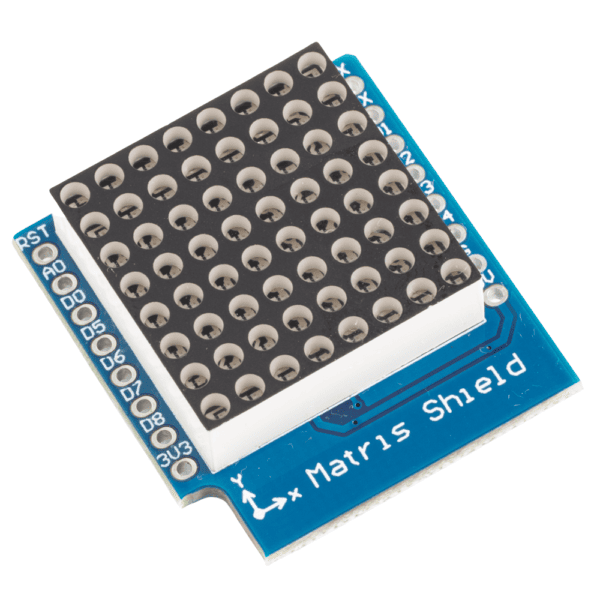

Moduł z matrycą LED 8×8 do WeMos D1 Mini to niewielki moduł z wyświetlaczem matrycowym LED. Pozwala na wyświetlanie grafiki i animacji przy pomocy płytek zgodnym z WeMos D1 Mini takimi jak:

Wykorzystywany jako wyświetlacz w urządzeniach takich jak np. licznik, zegar lub miernik. Jest on zaprojektowany specjalnie dla płytki Wemos D1 Mini, która jest popularnym mikrokontrolerem opartym na platformie ESP8266, a także z innymi zgodnymi płytkami. Wystarczy małożyć Shield na płytkę bazową, lub skorzystać z płytek rozszerzających WeMos D1 Mini.

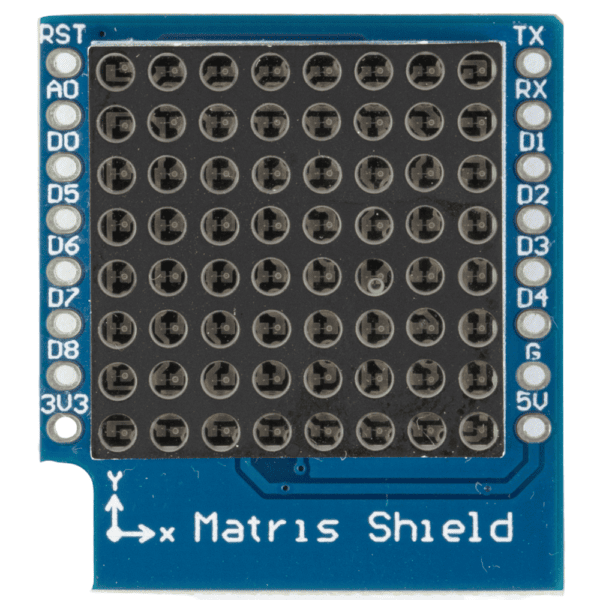

Matryca LED składa się z 64 pojedynczych diod LED, które mogą być programowane do wyświetlania różnych wzorów, obrazów lub animacji. Każda dioda LED może być kontrolowana indywidualnie, co pozwala na tworzenie różnorodnych efektów wizualnych.

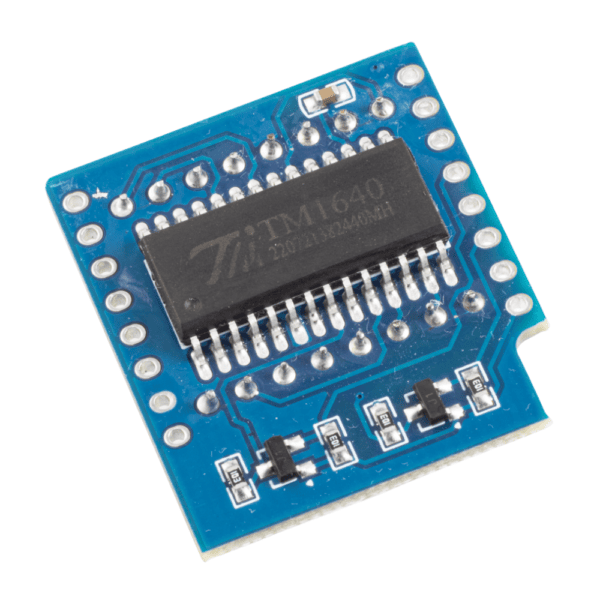

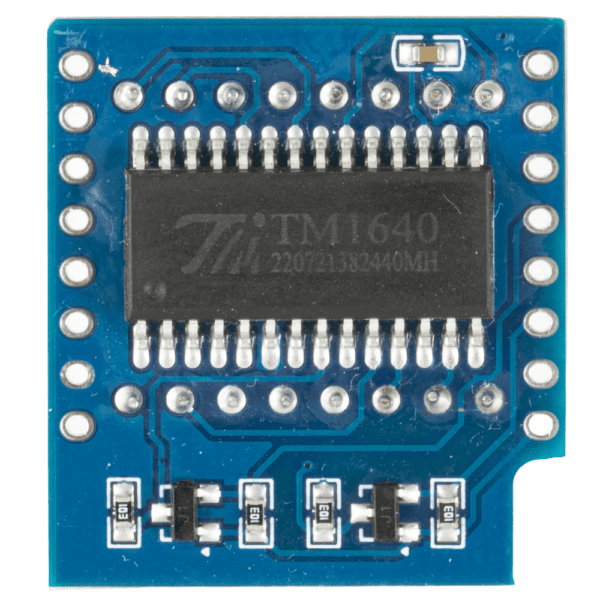

Moduł oparty jest o układ kontrolera LED TM1640. Dzięki niemu nie musimy się martwić o sterowanie diodami. Układ wyręcza mikrokontroler (i programistę) z ręcznego multiplekkowania LED. Dodatkowo pozwala na 8-stopniową kontrolę jasności świecenia diod.

Kompatybilny z Arduino IDE lub PlatformIO. Polecamy skorzystać z dostępnych gotowych bibliotek, które ułatwiają programowanie matrycy LED i oferują gotowe funkcje do tworzenia efektów wizualnych.

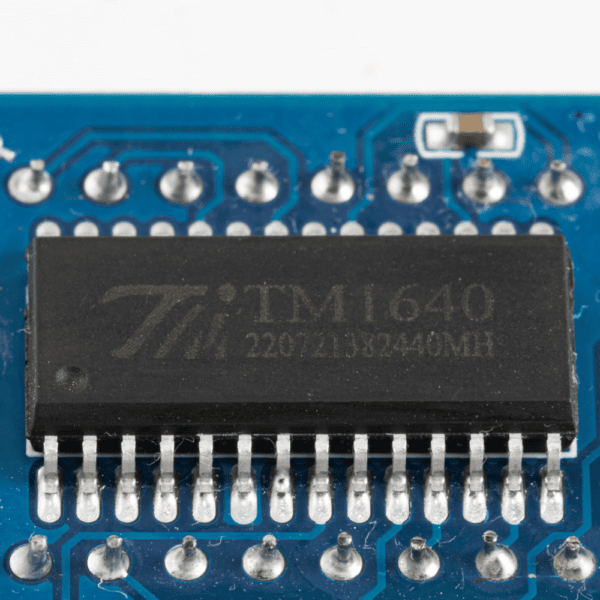

Kontroler LED TM1640

Zastosowany w shieldzie układ kontrolera LED TM1640 wyręcza programistę z ręcznego sterowania i multipleksowania diodowymi matrycami LED. Kontroler samodzielnie steruje całą matrycą, a także umożliwia kontrolę jasności świecenia diod LED.

Połączenie kaskadowe TM1640

Z układem komunikujemy się przy pomocy dwuprzewodowej komunikacji (np. SPI w trybie Transmit Only). TM1640 umozliwia połączenie kaskadowe (daisy-chain) – jeden za drugim co umożliwia zbudowanie dużych wyświetlacz sterowany tylko trzema przewodami (DATA, SCK i GND).

Wyjście pierwszego układu podłączamy do wejścia kolejnego. Poszczególne matryce możesz ułożyć dowolnie. Przykładowe rozmiary, które możesz uzyskać:

  • 8 x 32 pikseli (4 matryce)
  • 16 x 32 pikseli (8 matryc)
  • 64 x 64 pikseli (64 matryce)
  • 128 x 64 pikseli (128 matryc)
  • 128 x 32 pikseli (64 matryce)

Specyfikacja Modułu z matrycą LED 8×8 do Wemos D1 Mini

  • Sterownik LED: TM1460
  • Komunikacja: dwuprzewodowa (SPI)
  • Matryca LED: 8 x 8 pikseli (64 diod)
  • Kolor LED: czerwony
  • Napięcie zasilania: 3,3 V
  • Kompatybilny z płytkami WeMos D1 Mini

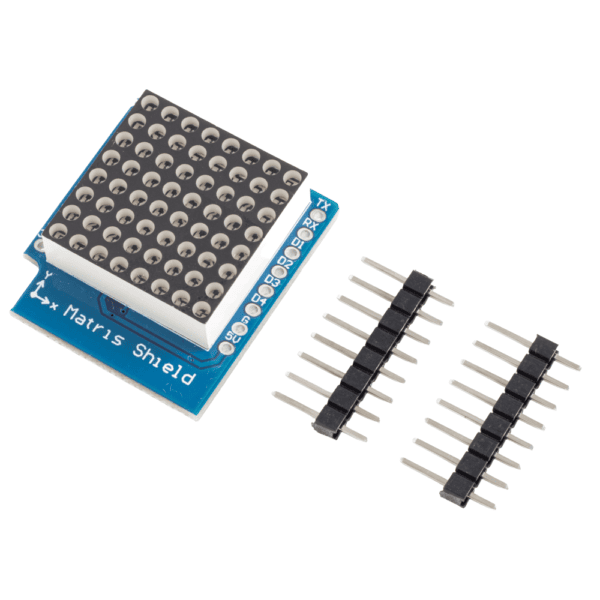

  • W zestaw znajdują się złącza goldpin
  • Wymiary: 28,5 x 26 x 10,5 mm
  • Masa: 7,5 g
