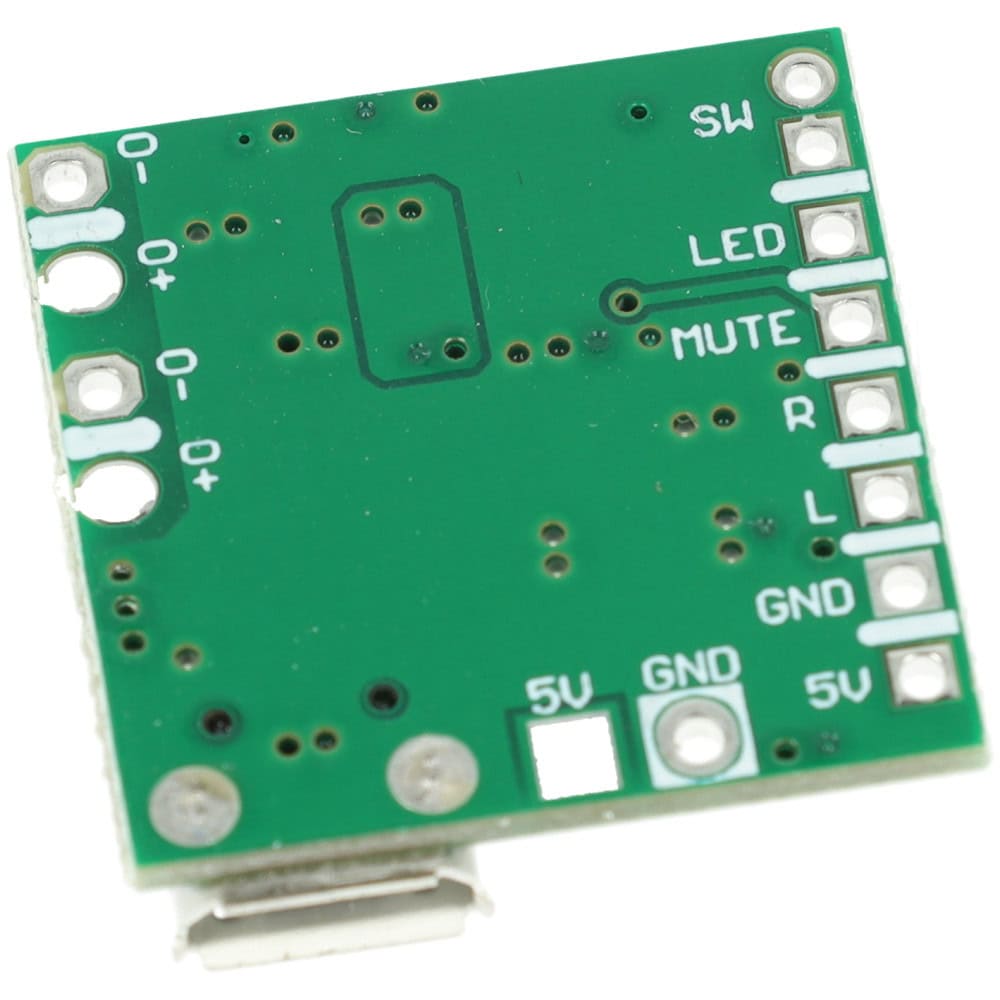

Moduł wzmacniacza cyfrowego PAM8403
Moduł wzmacniacza cyfrowego PAM8403
Zielony moduł wzmacniacza PAM8403 to ultra-kompaktowe urządzenie klasy D o mocy 2 × 3 W, efektywności >90% i doskonałym stosunku sygnału do szumu 90 dB. Obsługuje napięcie zasilania od 3,6 V do 5,5 V, co czyni go idealnym dla projektów DIY, systemów audio i urządzeń przenośnych. Jego minimalistyczny rozmiar pozwala na zastosowanie w ograniczonej przestrzeni.
5,54 zł z VAT
Cena netto: 4,50 zł
1 w magazynie
Zdobądź 554 Punktów za ten produkt.Korzyści
Płatność & Wysyłka
Moduł wzmacniacza cyfrowego PAM8403
Moduł wzmacniacza cyfrowego PAM8403 w wersji zielonej to ultra-kompaktowe rozwiązanie klasy D, oferujące wysoką efektywność przekraczającą 90% oraz moc wyjściową 2 × 3 W przy głośnikach o impedancji 4 Ω.
Dzięki szerokiemu zakresowi napięcia zasilania (3,6 V – 5,5 V) oraz doskonałemu stosunkowi sygnału do szumu (90 dB), idealnie nadaje się do zastosowań w systemach audio DIY, projektach multimedialnych i innych urządzeniach wymagających wysokiej jakości dźwięku w ograniczonej przestrzeni.
Główne cechy produktu
- Moc wyjściowa 2 × 3 W
Doskonały do napędzania małych głośników 4 Ω, zapewniając czysty, dynamiczny i mocny dźwięk. - Efektywność > 90%
Wyjątkowo niski pobór mocy czyni go idealnym wyborem dla urządzeń zasilanych bateryjnie oraz małych systemów audio. - Szeroki zakres napięcia zasilania
Moduł obsługuje napięcie w zakresie od 3,6 V do 5,5 V, co zapewnia uniwersalność w zastosowaniach. - Zaawansowane tłumienie zakłóceń
Obsługa ekranowanych przewodów wejściowych zmniejsza zakłócenia i poprawia jakość dźwięku. - Minimalistyczne wymiary
Moduł o wymiarach 15,5 × 24 mm może być montowany w ograniczonych przestrzeniach, idealnie pasując do projektów DIY i kompaktowych urządzeń.

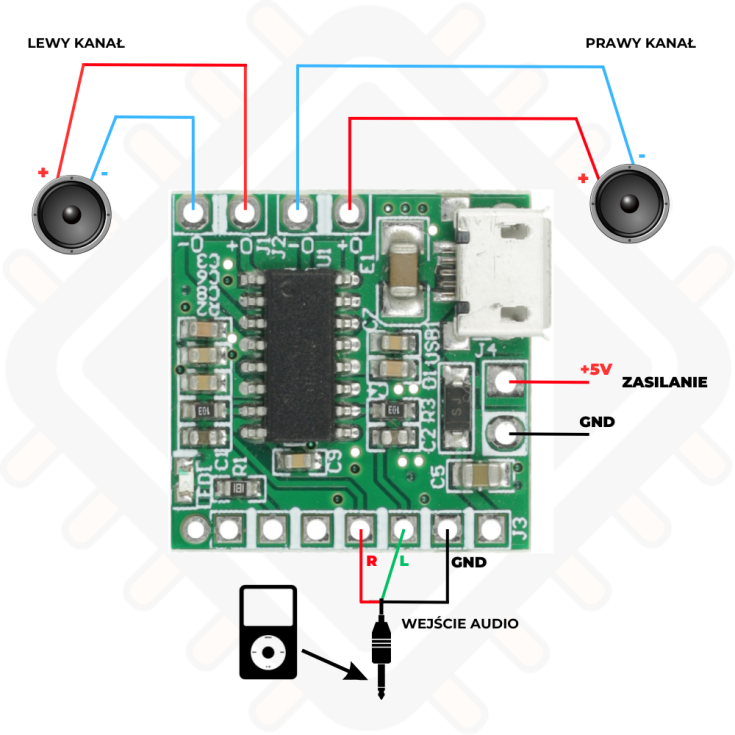

Przykładowy schemat podłączenia modułu wzmacniacza PAM8403
schemat przedstawia sposób podłączenia modułu PAM8403 do źródła dźwięku (np. odtwarzacza MP3) oraz dwóch głośników 3W. Zasilanie modułu odbywa się poprzez linię +5V i GND, a sygnał audio prowadzony jest przez wejścia L (lewy kanał) i R (prawy kanał). Wyjścia L+ / L- oraz R+ / R- należy połączyć z odpowiednimi głośnikami.
Specyfikacja techniczna
- 🔌 Zasilanie: 3,6 V – 5,5 V DC
- 🔊 Moc wyjściowa: 2 × 3 W (przy 4 Ω)
- 📏 Wymiary: 15,5 × 24 mm
- 🎛️ Stosunek sygnału do szumu (SNR): 90 dB
- ⚡ Efektywność energetyczna: >90%
- 🔧 Otwory montażowe: Odstęp 20 mm, średnica 2 mm
- ⚙️ Typ wyjścia: BTL (mostkowe wyjście głośnika)
- ⚖️ Waga: 1,5 g
PRZYDATNE LINKI
🧷 Dokumentacja układu PAM8403 oferuje szczegółowe informacje na temat obsługi i działania wzmacniacza.
Przykładowe zastosowania
- 🎵 Projekty DIY audio – Budowa własnych kompaktowych systemów głośnikowych.
- 🏠 Systemy inteligentnego domu – Integracja w urządzeniach audio do sterowania głosowego.
- 📱 Urządzenia przenośne – Wzmacniacz dla urządzeń zasilanych bateryjnie, takich jak odtwarzacze MP3.
- 💻 Multimedia – Wzmacniacz wbudowany w mini komputery i urządzenia multimedialne.
