Moduł radiowy nRF24L01+ GT-24 ze wzmacniaczem

Moduł radiowy nRF24L01+ GT-24 ze wzmacniaczem

13,99  z VAT

Cena netto: 11,37

33 w magazynie

Zdobądź 1399 Punktów za ten produkt.

Moduł radiowy nRF24L01+ GT-24 ze wzmacniaczem to moduł do transmisji danych radiowych na częstotliwości ISM 2,4 GHz. Komunikacja odbywa się przez interfejs SPI. Dodatkowy wzmacniacz sygnału RFX2401, co poprawia stabilność i zasięg transmisji do 1100 metrów. Zawiera złącze U.FL do podłączenia anteny zewnętrznej.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Moduł Radiowy NRF24L01+ GT-24 Ze Wzmacniaczem

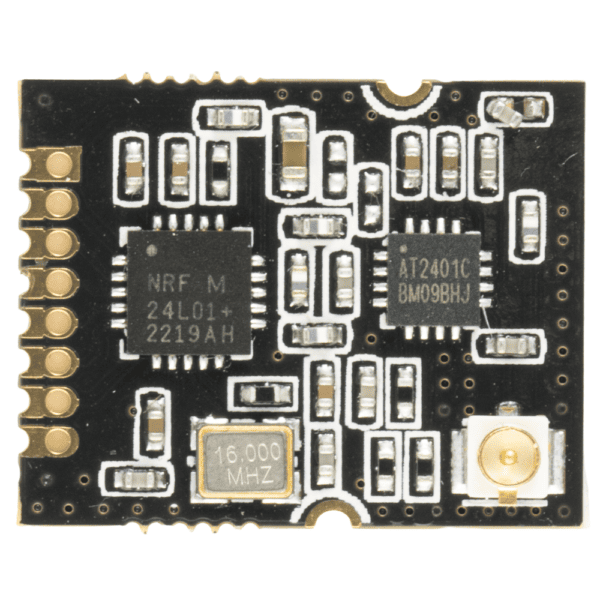

Moduł radiowy nRF24L01+ GT-24 z anteną PCB i wzmacniaczem w wersji miniaturowej SMD to moduł przeznaczony do transmisji danych drogą radiową na częstotliwości ISM 2,4 GHz. Komunikacja z układem odbywa się przy pomocy interfejsu SPI.

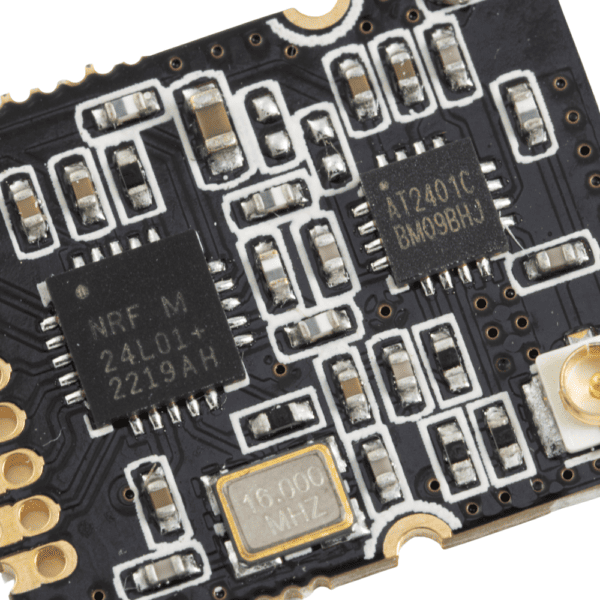

Posiada popularny układ nRF24L01+. To, co odróżnia od klasycznego modułu z tym układem to dodatkowy wzmacniacz sygnału radiowego RFX2401. Dzięki wzmocnionemu sygnałowi poprawiono stabilność transmisjo, oraz zasięg. Teraz komunikacja może przebiegać aż do 1100 metrów.

Moduł nie posiada wbudowanej anteny PCB. Należy podłączyć zewnętrzną antenę przez złącze U.FL znajdujące się na module.

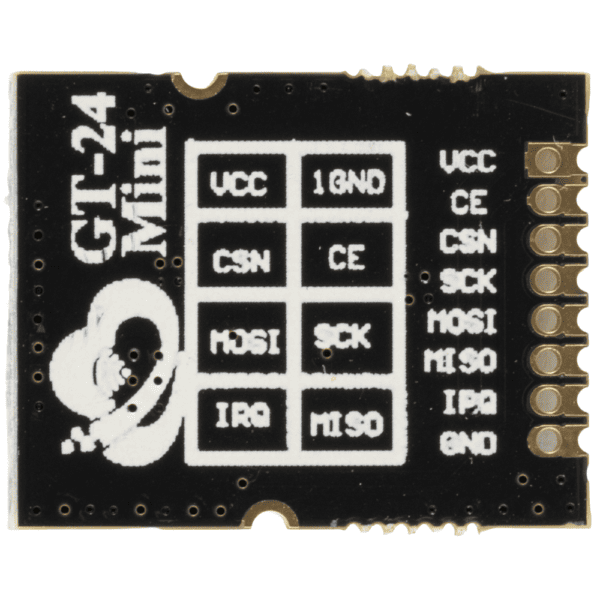

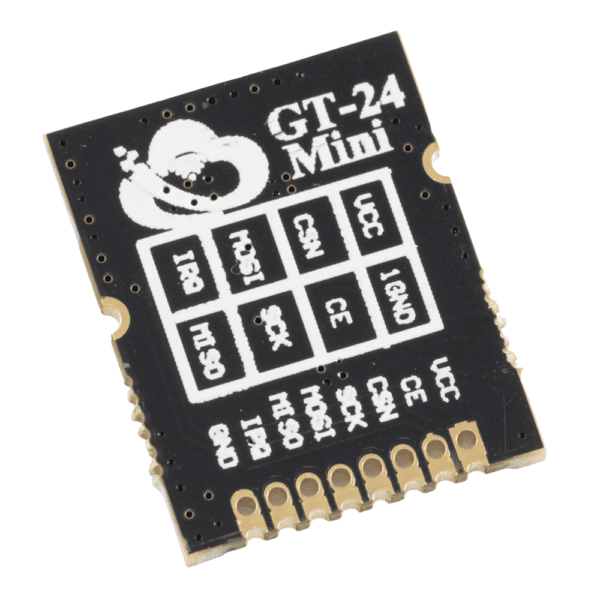

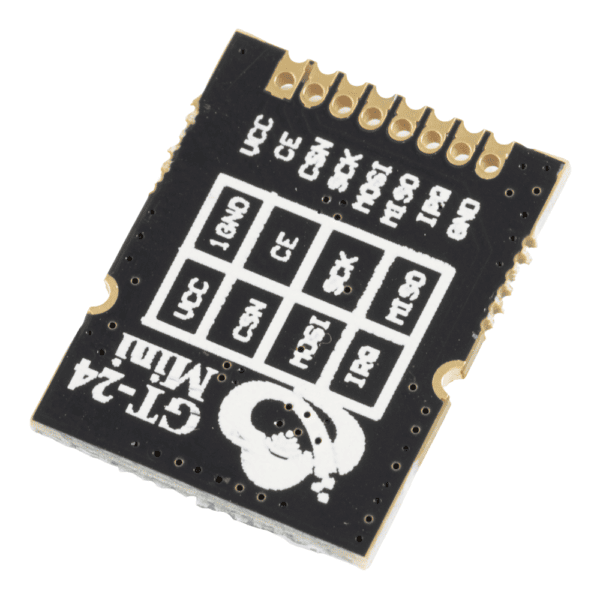

Moduł posiada złącze w standardzie goldpin 1,27″. Jest to mniejsza wersja popularnych goldpinów. Dzięki temu moduł uległ znaczącemu zmniejszeniu w porównaniu do wersji z pinami przewlekanymi.

Obok złącza z rastrem 1,27″ znajdują się piny krawędziowe. Dzięki temu, że wszystkie elementy modułu znajdują się po jednej stronie PCB, jest możliwość położenia modułu z nRF24L01+ bezpośrednio na płycie PCB Twojego urządzenia. Znacząco upraszcza to design elektroniki.

Pin sterujący CE ma podwójną funkcję. Po pierwsze aktywuje komunikację z układem nRF24L01+. Drugą z funkcji jest aktywowanie wzmacniacza radiowego LNA (Low-Noise Amplifier). Dzięki temu nie musisz się martwić o dodatkowe konfiguracje. Całość obsłużysz wygodnie jednym pinem mikrokontrolera.

Na module wyprowadzono również pin IRQ. Pozwala on na wykorzystanie przerwań pochodzących z układu nRF24L01+. Nie musisz cyklicznie odpytywać o zakończenie transmisji lub o nadchodzące dane. Układ radiowy sam o tym powiadomi mikrokontroler.

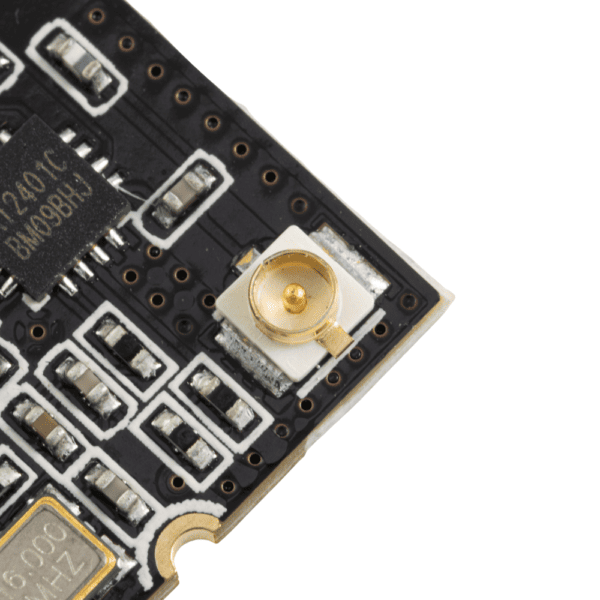

GNIAZDO U.FL ZEWNĘTRZNEJ ANTENY


Moduł nie posiada wbudowanej anteny PCB. Należy użyć gniazda U.FL na modul, aby podłączyć zewnętrzną antenę 2,4 GHz. W ten uzyskujemy również większy zasięg komunikacji radiowej w porównaniu do anten PCB. Jest to szczególnie przydatne w przypadku, gdy moduł ma słaby zasięg lub występują problemy z jakością sygnału.

Gniazdo U.FL pozwala na podłączenie oscyloskopów, analizatorów spektralnych lub innych narzędzi pomiarowych do modułu w celu monitorowania i analizy sygnałów. Jest to przydatne podczas testowania i rozwoju systemów komunikacyjnych, aby ocenić ich wydajność i diagnostykę.

W niektórych profesjonalnych aplikacjach, takich jak przemysłowe systemy monitoringu, telemetryczne systemy zbierania danych lub systemy lokalizacji, gniazdo U.FL może być używane do podłączenia specjalistycznych anten lub urządzeń pomiarowych.

Gniazdo U.FL może również zapewniać użytkownikom opcje konfiguracyjne, umożliwiając podłączenie różnych rodzajów anten w zależności od potrzeb i warunków środowiskowych.

W każdym z tych przypadków, gniazdo U.FL na module umożliwia elastyczność i dostosowanie, co pozwala użytkownikom zoptymalizować wydajność systemu komunikacyjnego, zapewniając lepszą jakość sygnału i większy zasięg, a także ułatwia diagnostykę i testowanie.

SPECYFIKACJA NRF24L01+ GT-24 Z ANTENĄ PCB I WZMACNIACZEM

  • Układ radiowy: nRF24L01+
  • Pasmo ISM 2,4 GHz (nie wymaga licencji)
  • Wbudowany wzmacniacz LNA
  • Interfejs: SPI
  • Prędkość transmisji: od 250 kb/s do 2 Mb/s
  • Prąd nadawania: około 90 mA (zalecany dodatkowy kondensator minimum 250 uF na zasilaniu modułu)
  • Prąd odbioru: około 20 Ma
  • Automatyczna transmisja pakietów
  • Zasilanie: 2 ÷ 3,6 V
  • Gniazdo zewnętrznej anteny U.FL
  • Wymiary: 19 x 15 x 1 mm
  • Waga: 1g
