Moduł przekaźników 16 kanałów 12V

Moduł przekaźników 16 kanałów 12V

47,99  z VAT

Cena netto: 39,02

3 w magazynie

Zdobądź 4799 Punktów za ten produkt.

16-kanałowy moduł z przekaźnikami elektromagnetycznymi. Zasilanie modułu i przekaźników 12 V. Maksymalne obciążenie 10 A. Złącza ARK dla styków roboczych. Optoizolacja sygnałów sterujących.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Moduł przekaźników 16 kanałów 12V

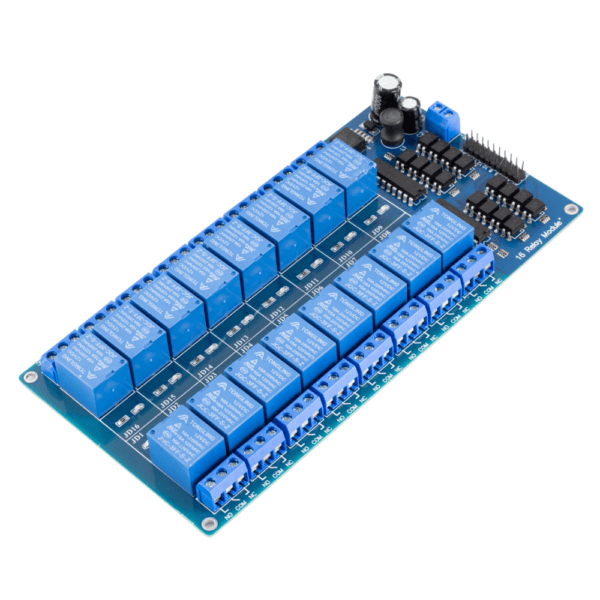

16-kanałowy moduł przekaźnika elektromagnetycznego 12V 10A.

Do zastosowania z układami AVR, ARM, Arduino, ESP32, STM32. Pozwala na sterowanie urządzeń zasilanych prądem przemiennym 230V. Oddziela galwanicznie sterowany układ od mikrokontrolera. Do zastosowania w Smart Home (Inteligentny Dom) opartym o Raspberry Pi i Arduino. Idealnie sprawdzi się do prototypowania układów.

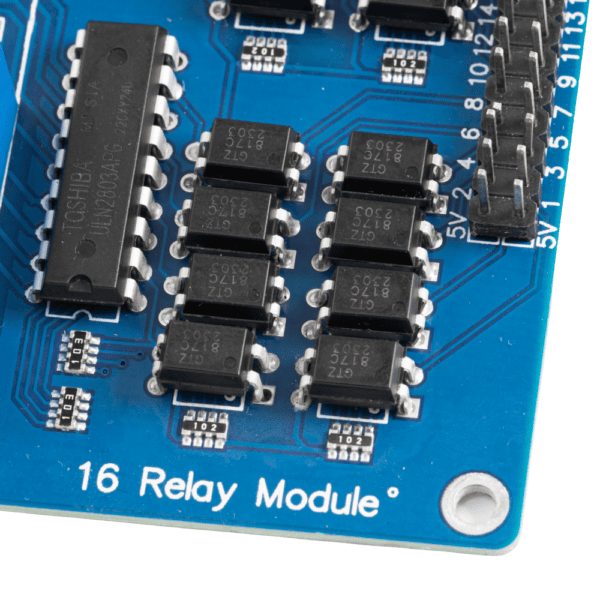

Moduł z przekaźnikami posiada optoizolację. Separuje ona sygnał sterujący z mikrokontrolera od części związanej z zasilaniem cewki przekaźnika. Zapewnia to bezpieczeństwo pracy układu sterującego i zapobiega uszkodzeniu portów I/O mikrokontrolera.

Kanały i ich podłączenie

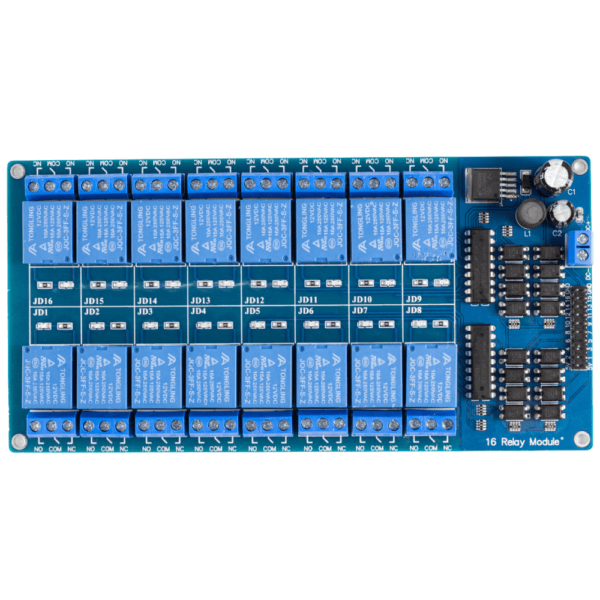

Oferowany moduł posiada 16 kanałów. Każdy kanał składa się z oddzielnego przekaźnika wyposażonego w dodatkową optoizolację.

Do połączenia ze układem sterującym służą złącze męskie typu goldpin numerowane od 1 do 16. Są to złącza o standardowym rozstawie 2,54 mm, do których można podłączyć się popularnymi przewodami do płytek stykowych.

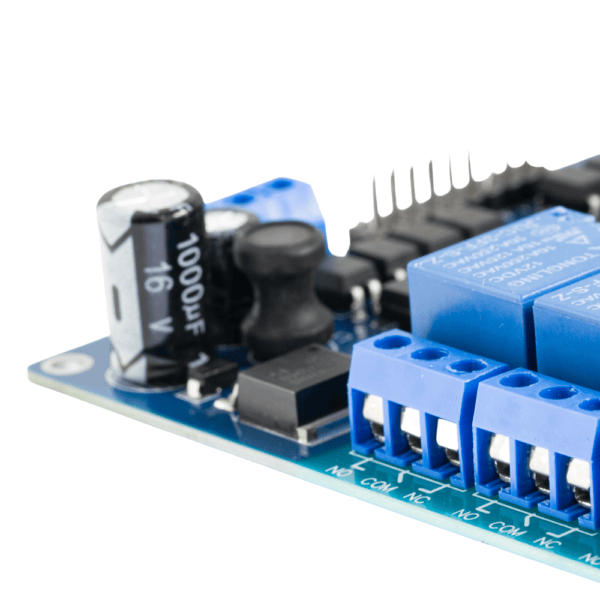

Obwody styków roboczych przekaźników zostały wyprowadzone na złącza śrubowe typu ARK 5,0 mm. Złącza te są zaciskane śrubami tworząc pewne połączenie.

Moduł do pracy wymaga jedynie napięcia zasilania cewek przekaźników (12V dla modułu z tej oferty) oraz sygnału sterującego. Przekaźnik aktywowany jest stanem niskim (LOW) podanym na piny sterujące.

.

SPECYFIKACJA Modułu przekaźników 16 kanałów

  • Napięcie zasilania: 12 V
  • Ilość kanałów: 16
  • Stan aktywny: niski (LOW)
  • Pobór prądu każdego z wejść: ok. 60 mA
  • Przekaźnik TONGLING JQC-3FF-S-H lub kompatybilny
    • Napięcie cewki: 12 V
    • Maksymalne napięcie styków: 250 VAC, 30 VDC
    • Maksymalny prąd: 10 A
  • Izolacja optoelektroniczna sygnału sterującego
  • 16 diod LED sygnalizujących stan przekaźników
  • Średnica otworów montażowych: 3 mm
  • Zasilanie optoizolatorów: 5 V
  • Model przekaźnika może różnić się w zależności od dostawy.
  • Wymiary płytki 180 x 90 x 21 mm
  • Masa: 225 g
