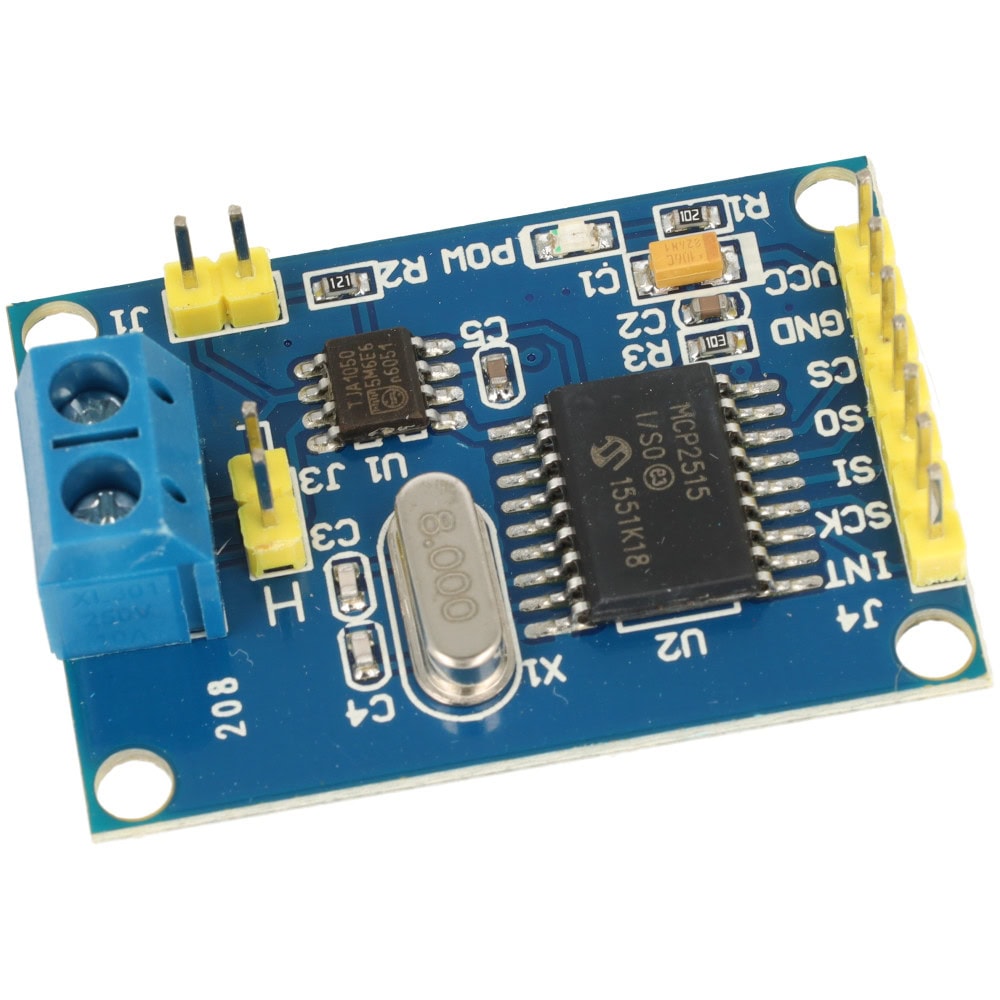

Moduł CAN-BUS MCP2515 SPI
Moduł CAN-BUS MCP2515 SPI
Moduł CAN-BUS MCP2515 SPI umożliwia komunikację przez magistralę CAN 2.0B w mikrokontrolerach bez wbudowanego kontrolera CAN. Wykorzystuje układ MCP2515 oraz transceiver TJA1050, zapewniając obsługę protokołu CAN i transmisję sygnału różnicowego. Dzięki interfejsowi SPI moduł można łatwo podłączyć do popularnych platform, takich jak Arduino, ESP32 czy STM32.
15,19 zł z VAT
Cena netto: 12,35 zł
16 w magazynie
Zdobądź 1519 Punktów za ten produkt.Korzyści
Dobierz dodatki
Płatność & Wysyłka

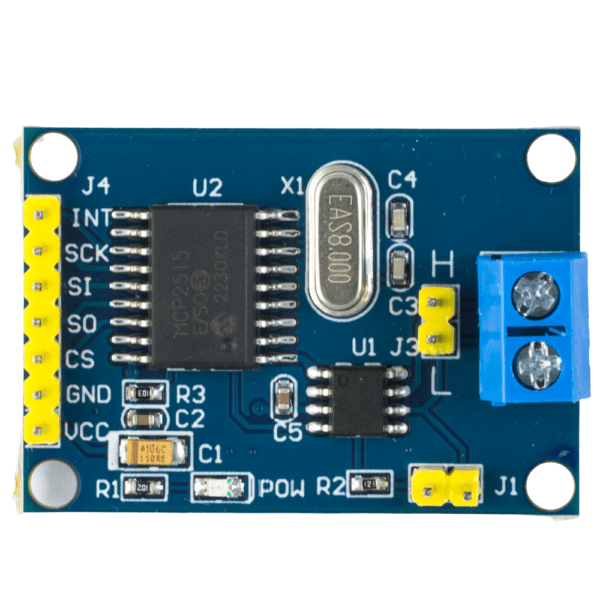

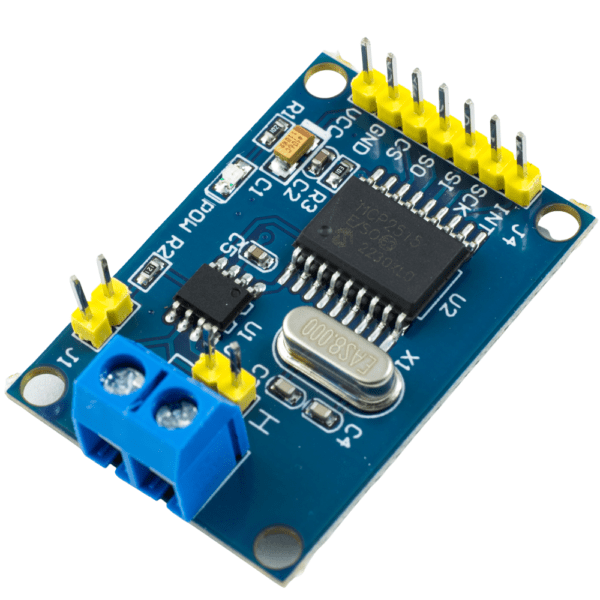

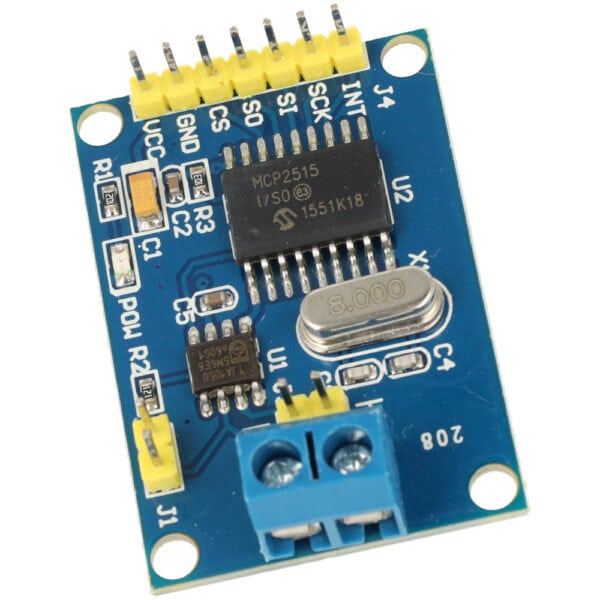

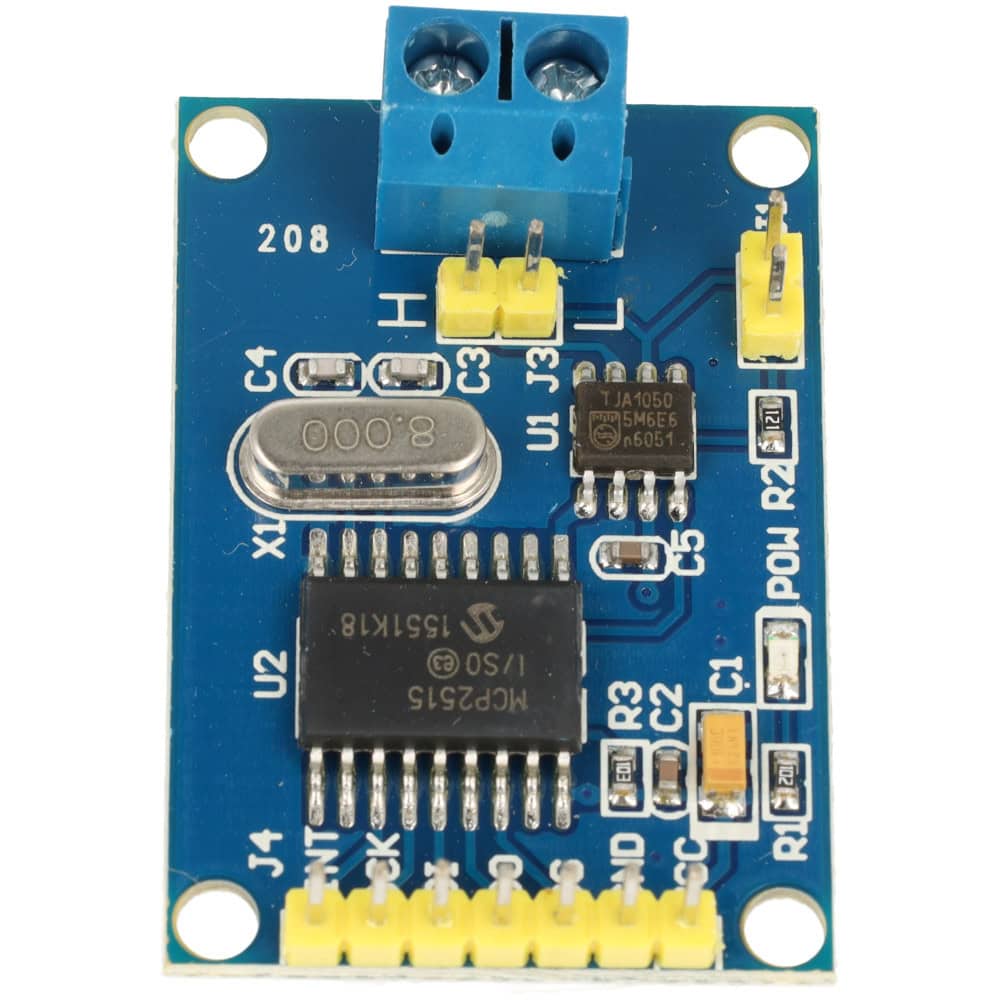

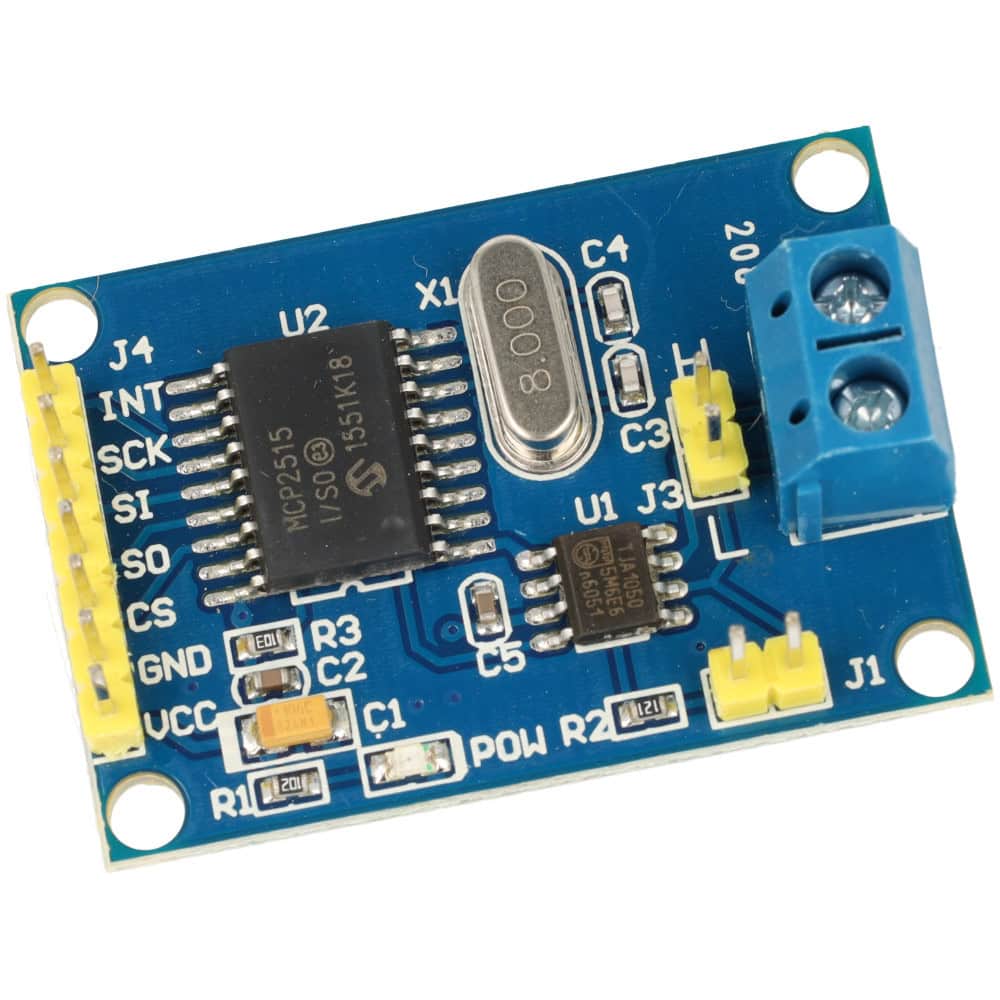

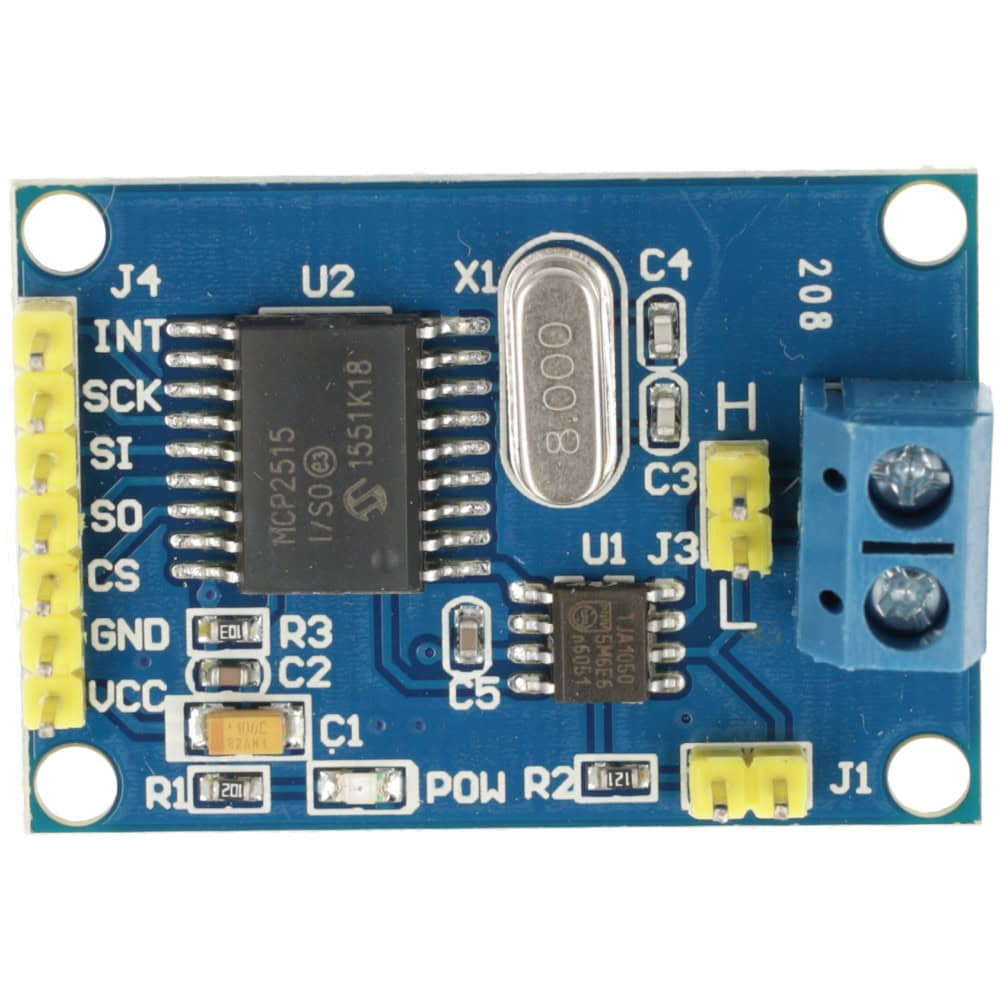

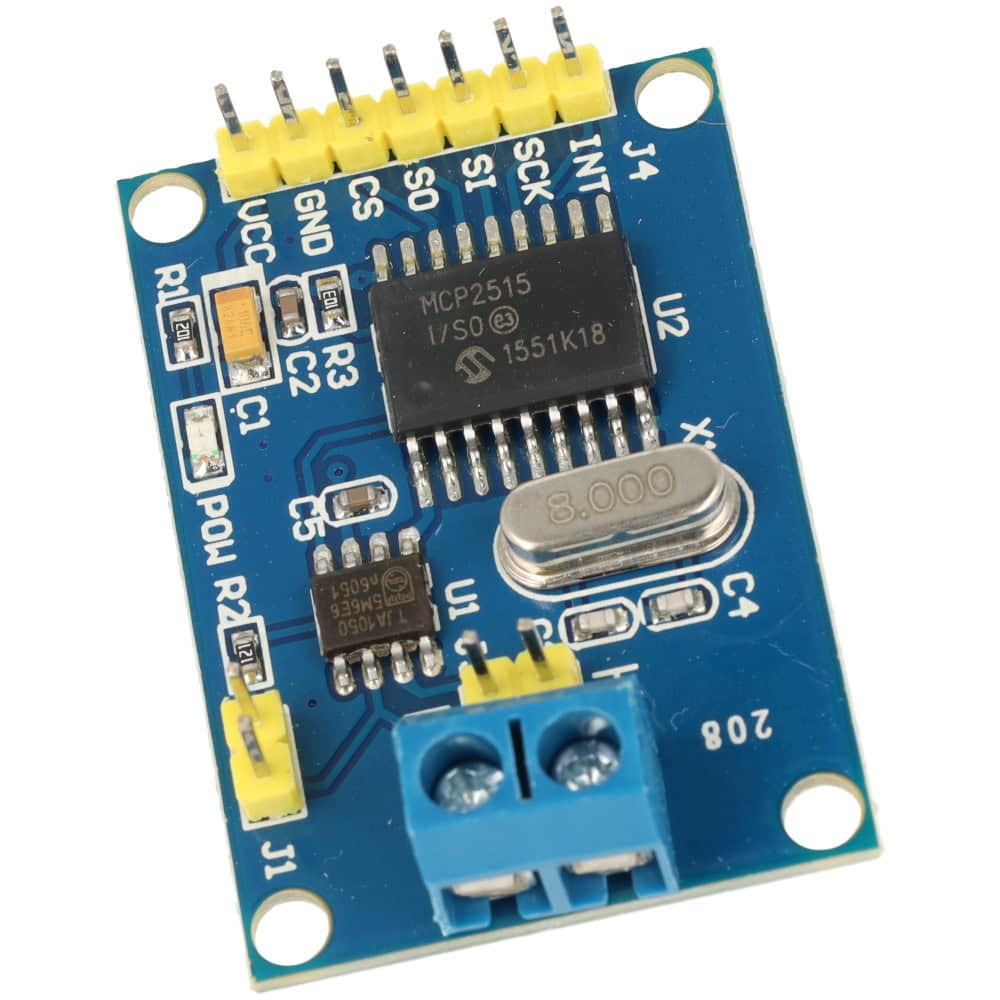

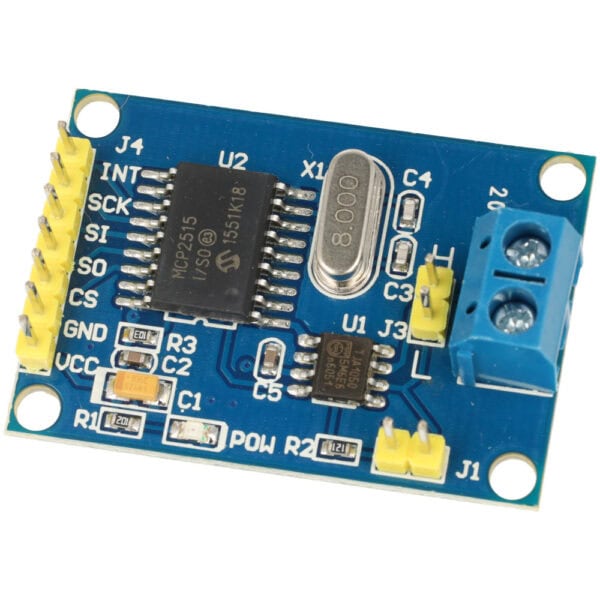

Moduł CAN-BUS MCP2515 SPI
Moduł CAN-BUS MCP2515 SPI to praktyczne rozwiązanie umożliwiające komunikację przez magistralę CAN 2.0B dla mikrokontrolerów niewyposażonych we wbudowany kontroler CAN.
Układ oparty jest na kontrolerze MCP2515 oraz transceiverze TJA1050, dzięki czemu zapewnia zarówno obsługę protokołu CAN, jak i fizyczną transmisję sygnału różnicowego.
Komunikacja z mikrokontrolerem odbywa się za pomocą interfejsu SPI, co pozwala na łatwą integrację z platformami takimi jak Arduino, ESP32 czy STM32.
Główne cechy produktu

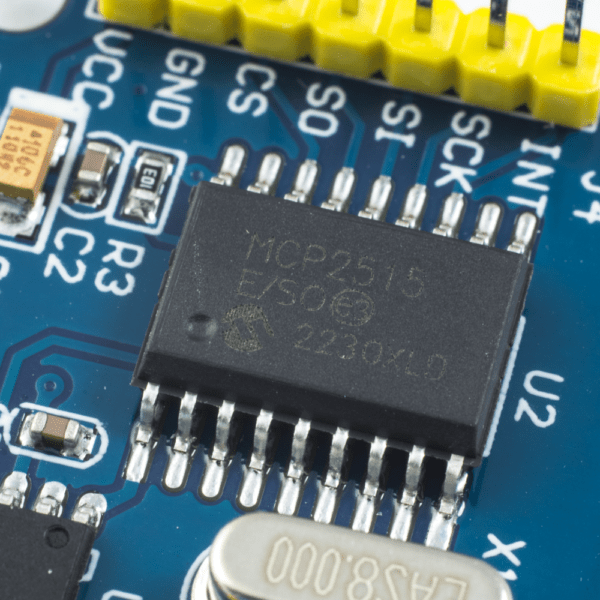

Kontroler CAN MCP2515
Układ MCP2515 odpowiada za obsługę protokołu CAN, generowanie i dekodowanie ramek oraz zarządzanie komunikacją zgodną ze standardem CAN 2.0B.
Transceiver TJA1050
Wbudowany układ TJA1050 realizuje sprzętową warstwę magistrali CAN, konwertując sygnały logiczne na sygnał różnicowy wymagany przez sieć CAN.
Komunikacja przez SPI
Moduł komunikuje się z mikrokontrolerem za pośrednictwem popularnego interfejsu SPI, dzięki czemu może współpracować z wieloma platformami sprzętowymi.
Obsługa magistrali CAN do 1 Mb/s
Pozwala na realizację szybkiej i niezawodnej komunikacji w aplikacjach przemysłowych, motoryzacyjnych oraz automatyce.
Rezystor terminujący 120 Ω
Na płytce znajduje się odłączany rezystor terminujący magistralę CAN, aktywowany za pomocą zworki J1, co ułatwia prawidłowe zakończenie linii transmisyjnej.

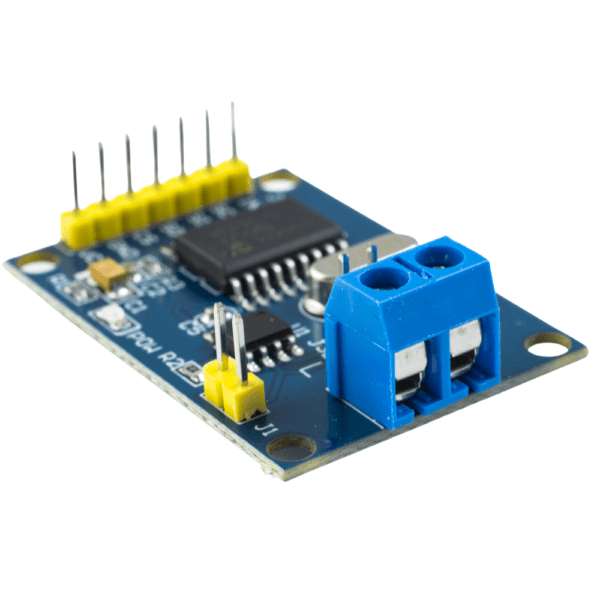

Dwa sposoby podłączenia magistrali
Linie CAN można podłączyć zarówno poprzez klasyczne złącze goldpin, jak i wygodne złącze śrubowe ARK.
Dioda LED zasilania
Wbudowana dioda LED informuje o obecności napięcia zasilającego, ułatwiając diagnostykę i uruchomienie układu.
Specyfikacja techniczna
- 🧠 Układ sterujący: MCP2515
- 📡 Standard magistrali: CAN v2.0B
- ⚡ Maksymalna prędkość transmisji: 1 Mb/s
- 🔄 Transceiver CAN: TJA1050
- ⏱️ Rezonator kwarcowy: 8 MHz
- 🔌 Interfejs komunikacji z mikrokontrolerem: SPI
- ⚙️ Napięcie zasilania: 5 V
- 🔗 Podłączenie magistrali CAN: Goldpin
- 🔩 Alternatywne podłączenie magistrali CAN: Złącze śrubowe ARK
- 📏 Rezystor terminujący: 120 Ω (odłączany zworką J1)
- 💡 Sygnalizacja zasilania: Dioda LED
- 📐 Wymiary modułu: 40 x 29 mm
- ⚖️ Waga: 6 g
