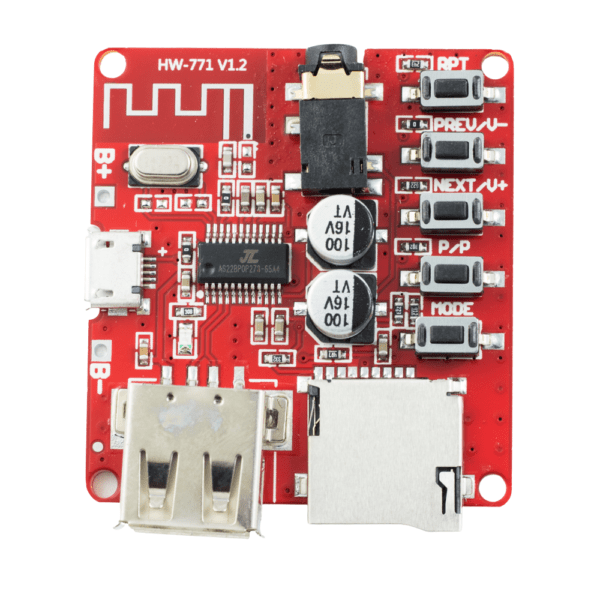

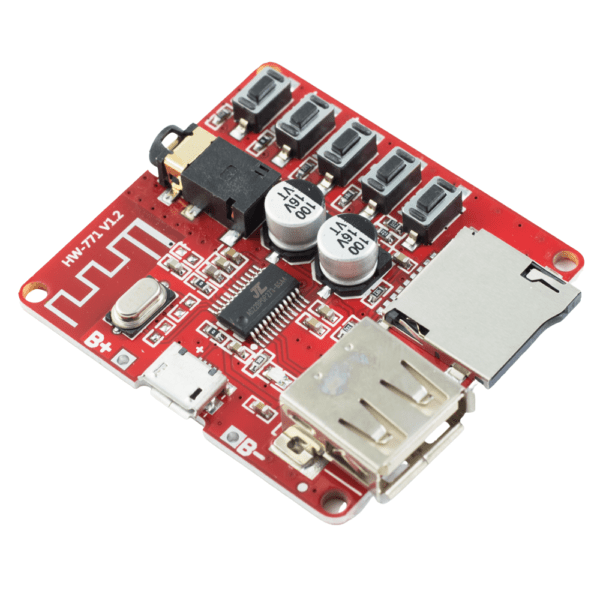

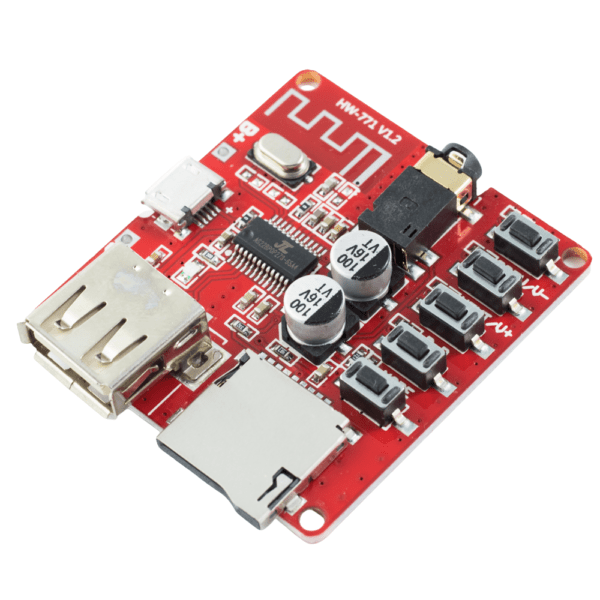

Moduł Audio Bluetooth 4.1 z odtwarzaczem mp3 i gniazdem karty SD

Dwufunkcyjny moduł Audio Bluetooth:
1️⃣ Odbiornik Audio Bluetooth
2️⃣ Odtwarzacz MP3 z karty microSD lub USB

Dźwięk odtwarzany jest przez wyjście słuchawkowe AUX. Obsługuje standard Bluetooth 4.1.

Bardzo dobra jakość dźwięku przy niskim poborze prądu.

Wybór trybu pracy

Moduł posiada 2 tryby pracy:
1️⃣ Bluetooth – odtwarza dźwięk sparowanego urządzenia Bluetooth (Smartfon, Laptop itp.).
2️⃣ Music – automatycznie odtwarza pliki dźwiękowe znajdujące się na karcie pamięci microSD lub Pendrive USB.

Po włączeniu zasilania tryb pracy ustawia automatycznie się w zależności od aktualnej konfiguracji modułu.

Jeśli w slocie na kartę microSD znajduje się karta, lub podłączony jest Pendrive USB, to moduł uruchomi się w trybie MUSIC.
Jeśli slot microSD jest pusty, oraz nie ma podłączonego dysku USB, to moduł uruchomi się w trybie Bluetooth.

Tryb pracy można zmienić podczas działania modułu. Służy do tego przycisk MODE.

Wbudowana dioda LED syngalizuje tryb pracy:
✅ Światło ciągłe – Tryb Bluetooth
✅ Miganie – Tryb Music

Przyciski do obsługi modułu

Moduł posiada 5 przycisków funkcyjnych do obsługi modułu.

👉 MODE – krótkie wciśnięcie – wybór trybu pracy
👉 P/P – krótkie wciśnięcie – Play / Pause
👉 NEXT/V+ – krótkie wciśnięcie – następny utwór (z SD/USB), długie wciśnięcie – zwiększenie głośności
👉 PREV/V- – krótkie wciśnięcie – poprzedni utwór (z SD/USB), długie wciśnięcie – zmniejszenie głośności
👉 RPT – krótkie wciśnięcie – Repeat

Sterowanie Odtwarzaczem na urządzeniu mobilnym

Moduł ten potrafi sterować bezpośrednio odtwarzaczem do którego jest podłączony przez Bluetooth. Sterowanie odbywa się przez przyciski na module Bluetooth. Funkcje, które działają na Androidzie:

✅ Play/Pause
✅ Back/Forward

Zasilanie bateryjne

Oprócz zasilania przez gniazdo microUSB, moduł można zasilić z baterii w zakresie napięcia 3,7 – 5V. Można zasilić z pojedynczego ogniwa Li-Ion 3,7V. Ma to jednak ograniczenie. Z uwagi na to, że USB potrzebuje napięcia 5V, odtwarzanie z Pendrive nie będzie działało przy zasilaniu Li-Ion 3,7V.

Jak podłączyć się np. telefonem do tego modułu z głośnikami?

1. Podłącz do gniazda Jack 3,5mm na module wzmacniacz AUX lub słuchawki.
2. Podłącz zasilanie na 1 z 2 sposobów poprzez
   • Złącze micro USB 5V. Może być ładowarka do telefonu.
   • Zewnętrzny zasilacz lub baterię / akumulator o napięciu w zakresie 3,7 – 5 V
3. Upewnij się, że jesteś w trybie Bluetooth (LED świeci ciągłym światłem)
4. Wyszukaj na telefonie urządzenie Bluetooth o nazwie XY-BT lub XFW-BT lub HW-BT i podłącz się do niego. Migająca niebieska dioda oznacza gotowość do parowania. Światło ciągłe przez oznacza udane połączenie z telefonem.
5. Słuchaj swojej ulubionej muzyki przez Bluetooth!

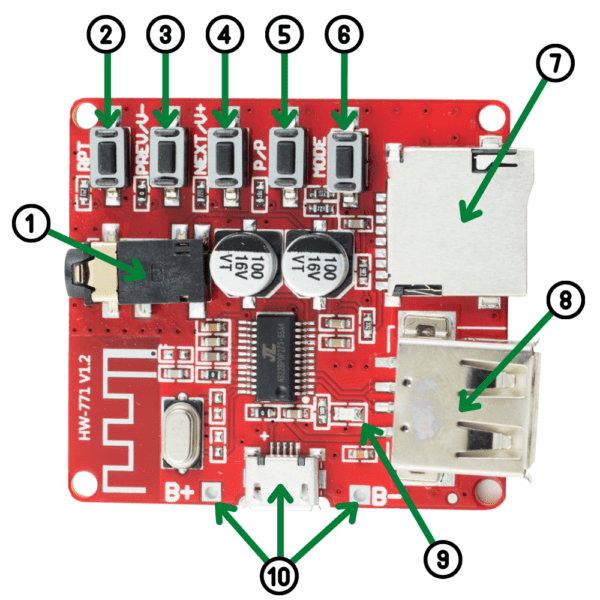

Elementy modułu

1️⃣ Wyjście Audio Stereo mini Jack 3,5mm
2️⃣ Przycisk Repeat
3️⃣ Przycisk Previous / Volume –
4️⃣ Przycisk Next / Volume +
5️⃣ Przycisk Play / Pause
6️⃣ Przycisk Mode (tryb pracy)
7️⃣ Złącze karty microSD
8️⃣ Złącze USB na Pendrive
9️⃣ Dioda LED (wznaźnik trybu)
🔟 Zasilanie microUSB lub bateryjne (+/-)

Parametry modułu Audio Bluetooth 4.1 z ODTWARZACZEM MP3 I GNIAZDEM KARTY SD:

• Bluetooth 4.1
• Złącze mini Jack 3,5 mm, stereo
• Zasilanie bateryjne: 3,7 – 5V
• Zasilanie micro USB: 5V
• SNR: 90 dB
• THD+N: -70 dB
• Crosstalk: -86 dB
• DNR: 91 dB
• Zasięg Bluetooth około 5 metrów
• Wspierane profile Bluetooth: A2DP/AVCTP/AVDTP/AVRCP/HFP
• Obsługiwany system plików SD/USB: FAT16, FAT32 (NTFS nie jest obsługiwany)
• Obsługiwane formaty Audio: MP3, WAV, APE, FLAC
• Wymiary: 46 x 41 x 9 mm
