Konwerter RS422 – TTL na MAX490

Konwerter RS422 – TTL na MAX490

9,97  z VAT

Cena netto: 8,11

25 w magazynie

Zdobądź 997 Punktów za ten produkt.

Konwerter magistrali RS422 – TTL na układzie MAX490. Umożliwienia 2-kierunkowej komunikacji RS422 na odległość do 1000 metrów. Wbudowane zabezpieczenia ESD do 15 kV oraz diody TVS. Wbudowane rezystory 120 Ω, które zmniejszają zakłócenia. Dwie diody LED sygnalizujące transmisję danych na magistrali RS422. Maksymalna prędkość transmisji 2,5 Mb/s. Kompatybilny z logiką TTL 5 V.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Kategorie: ,

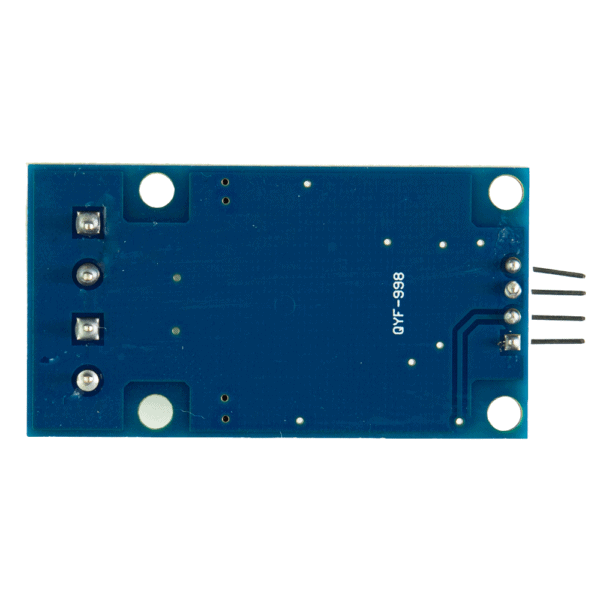

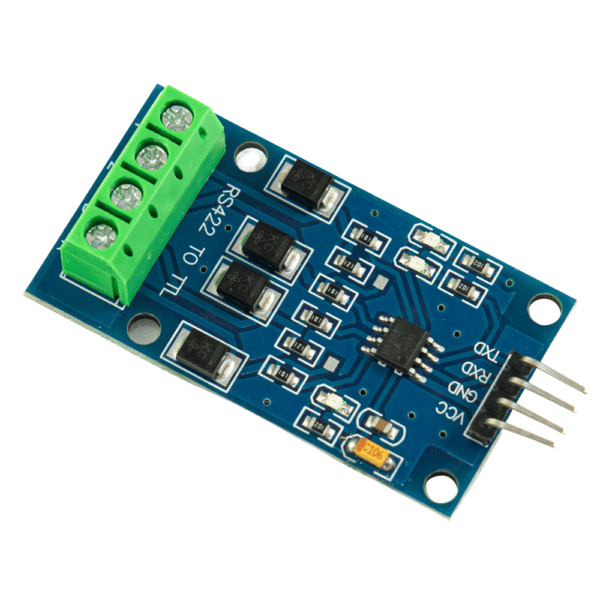

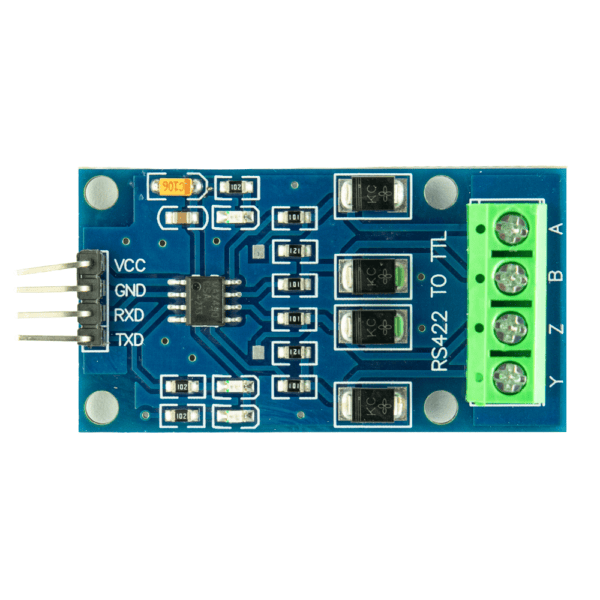

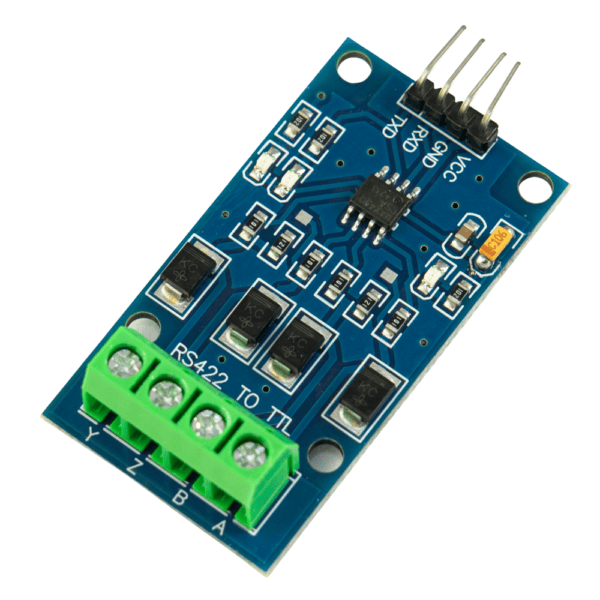

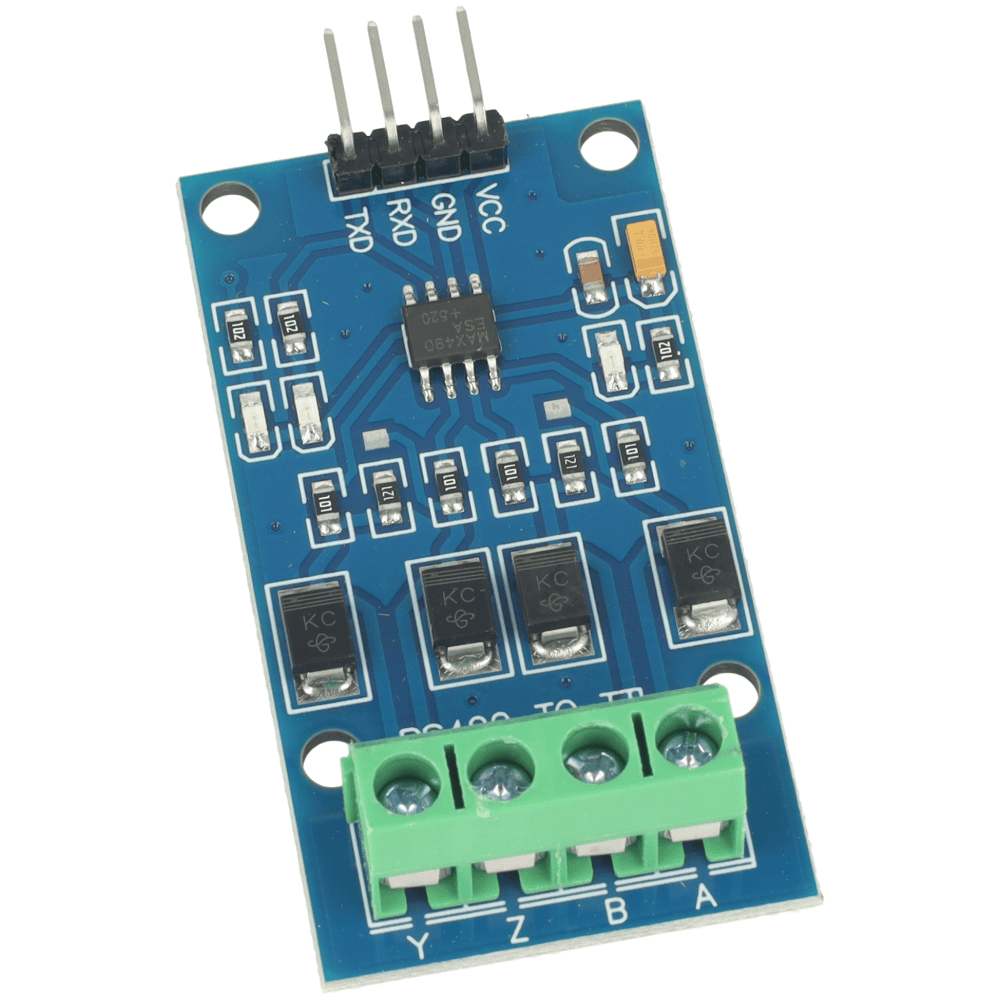

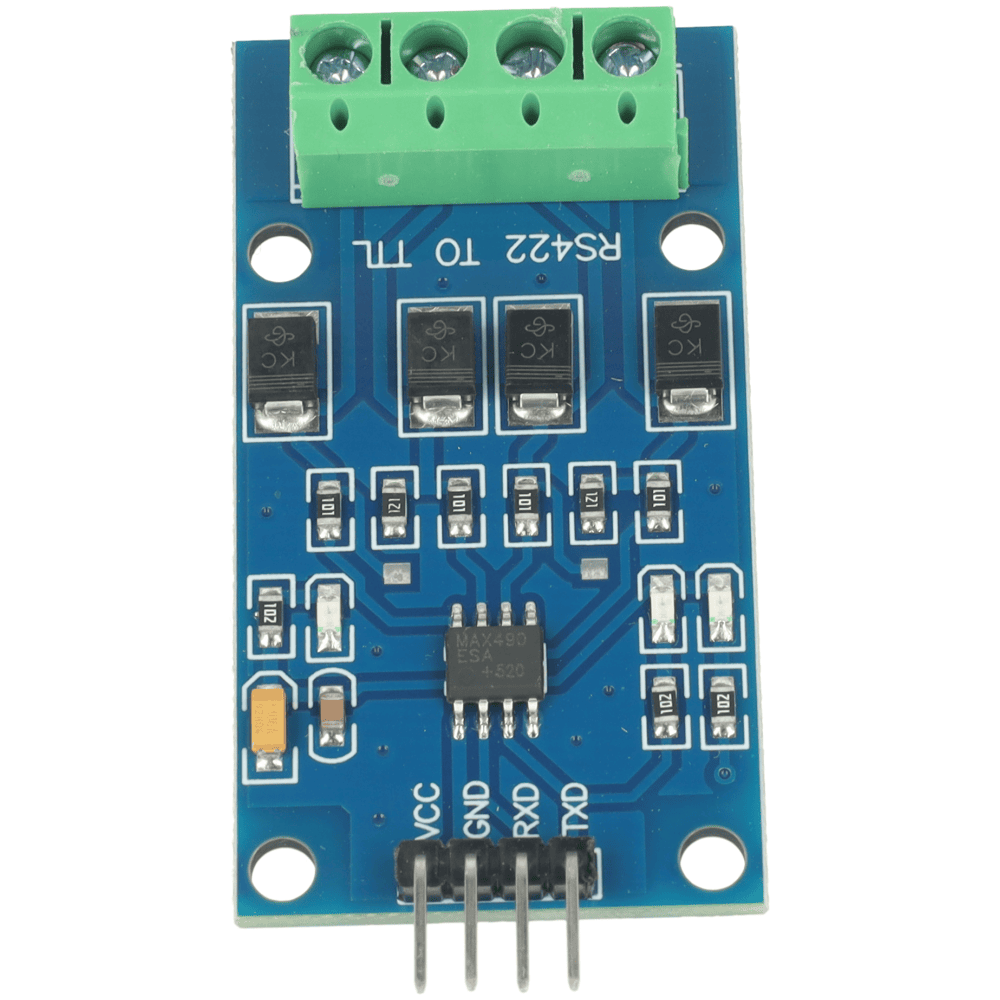

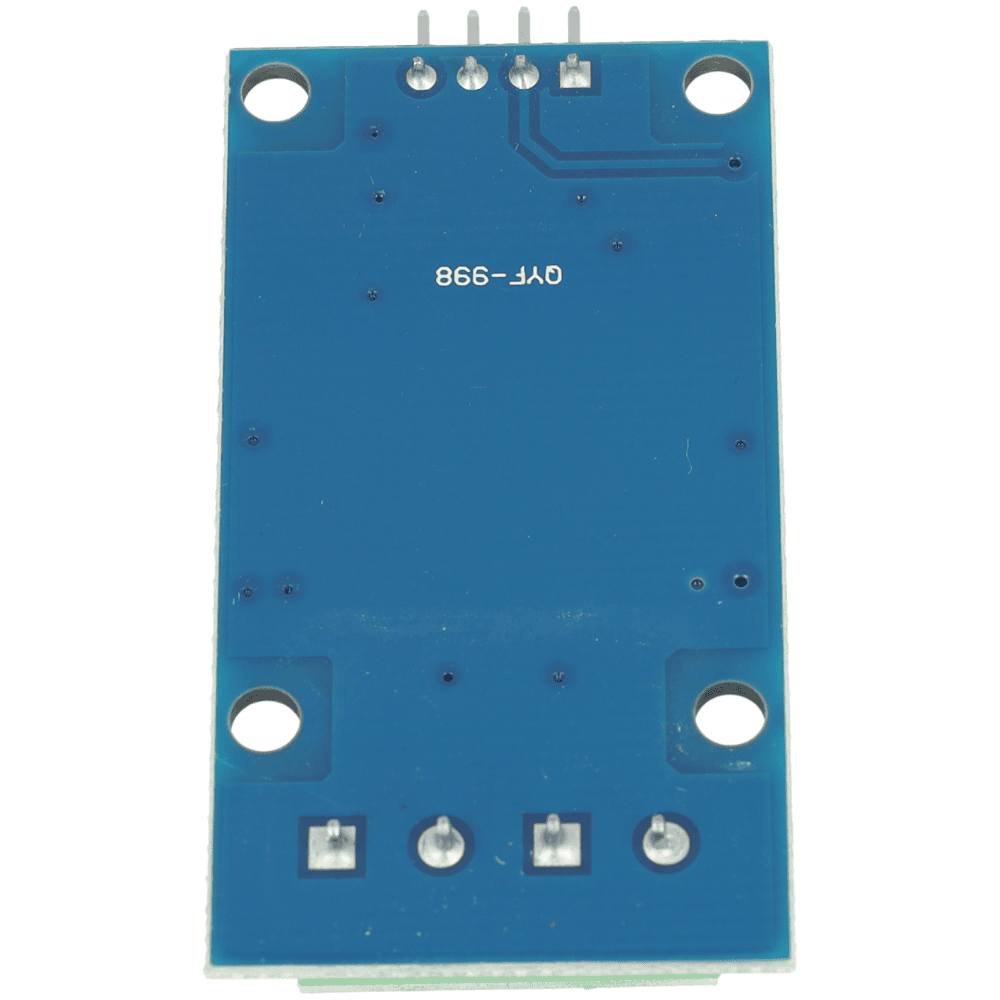

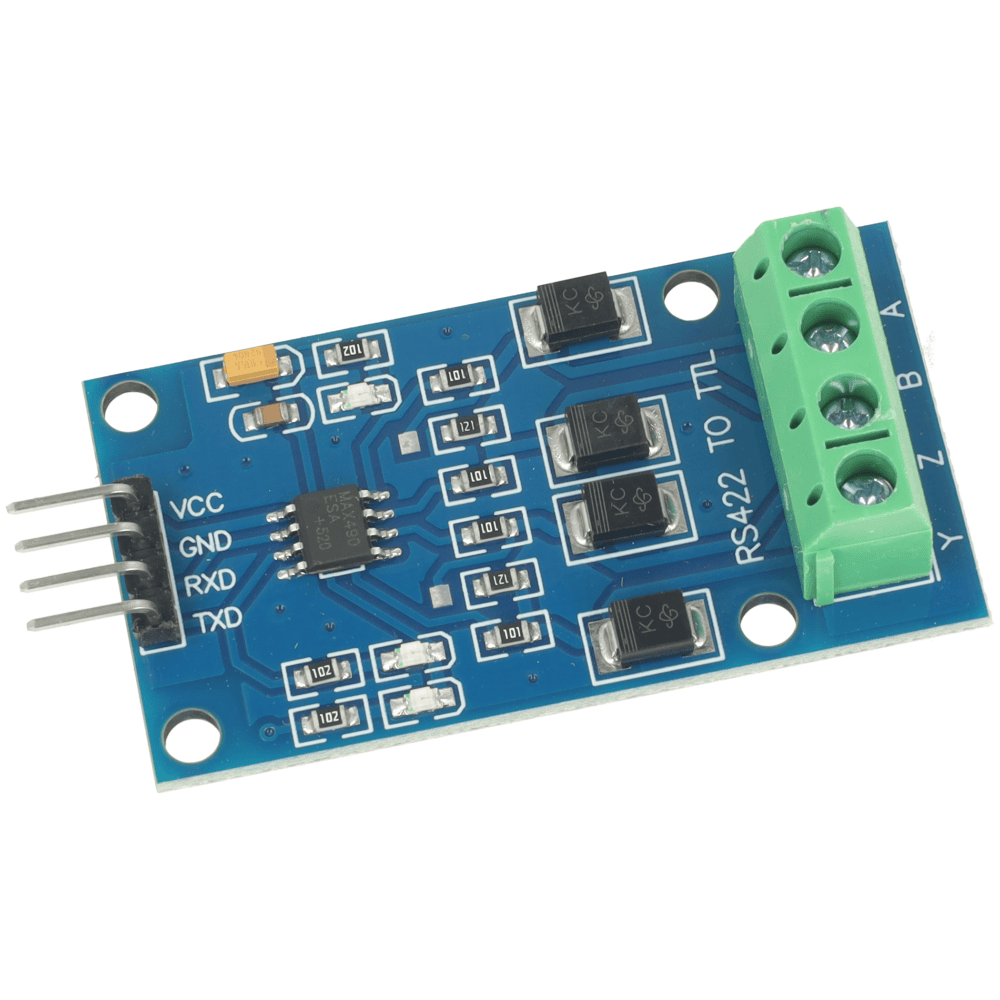

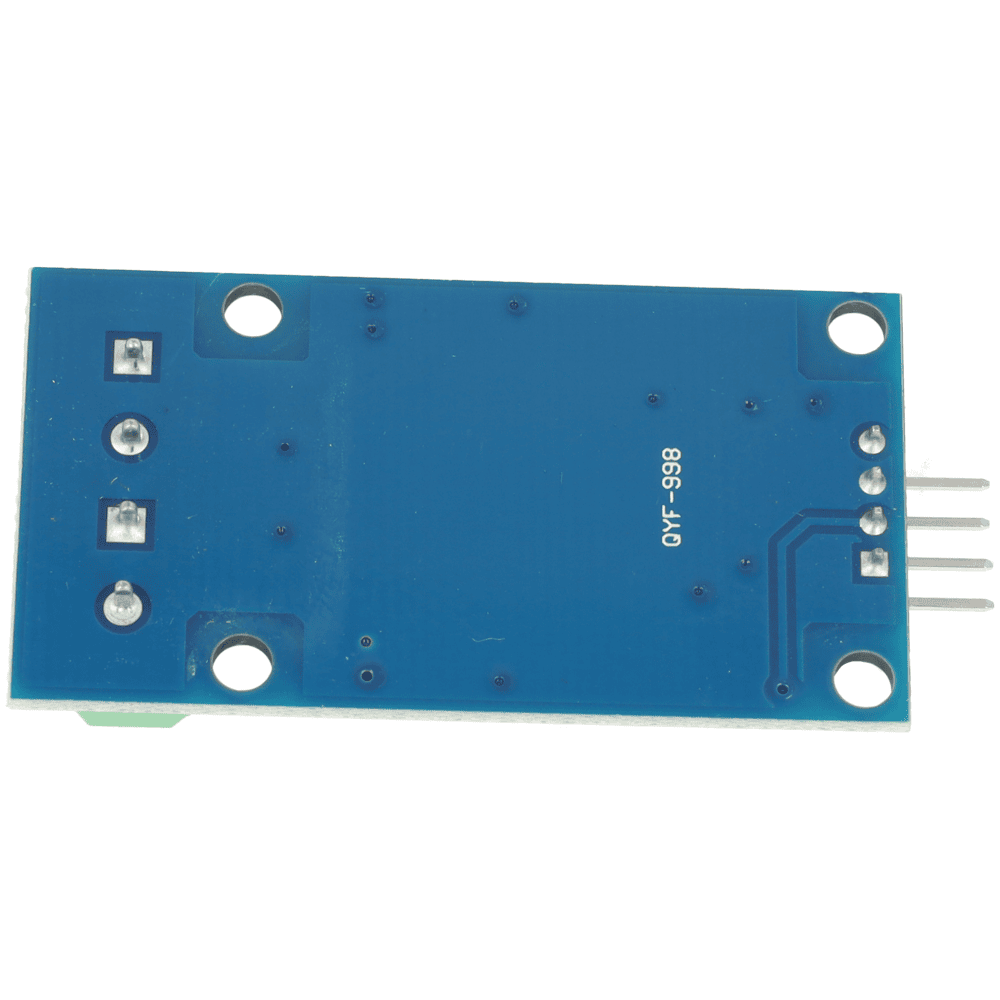

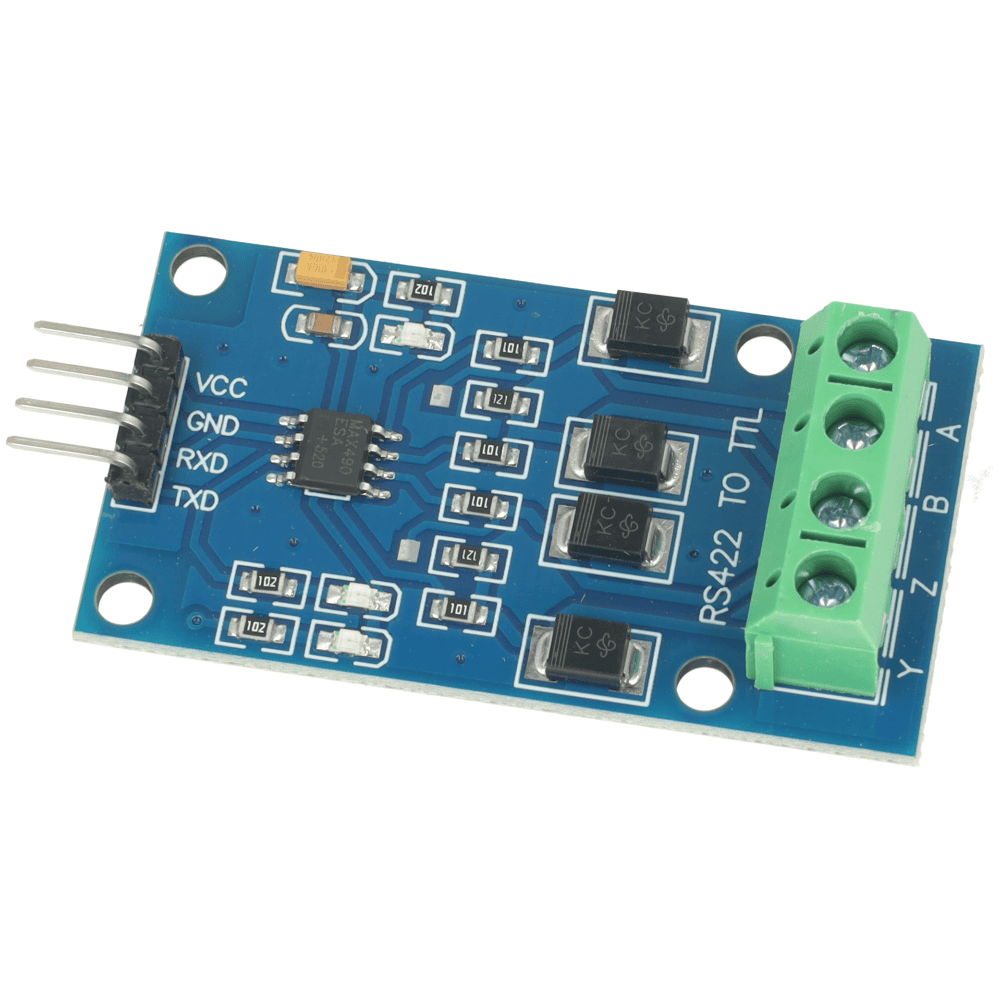

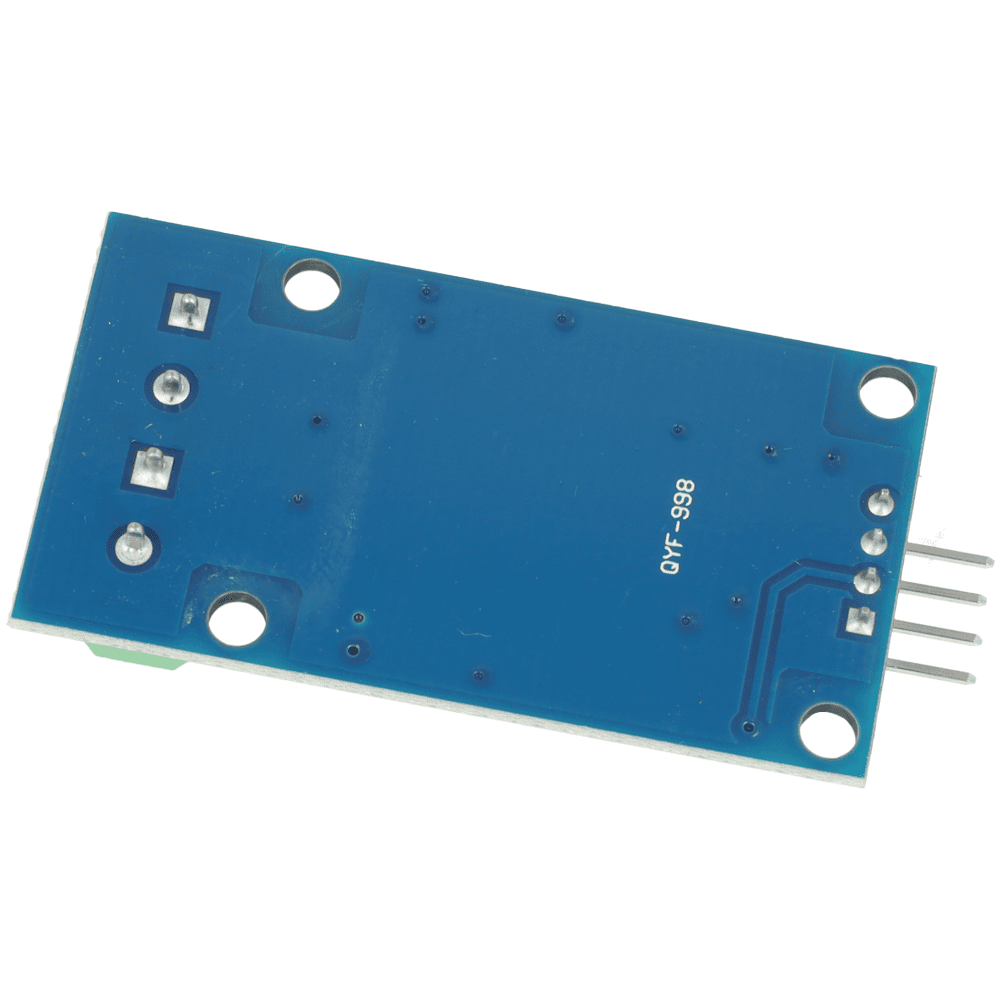

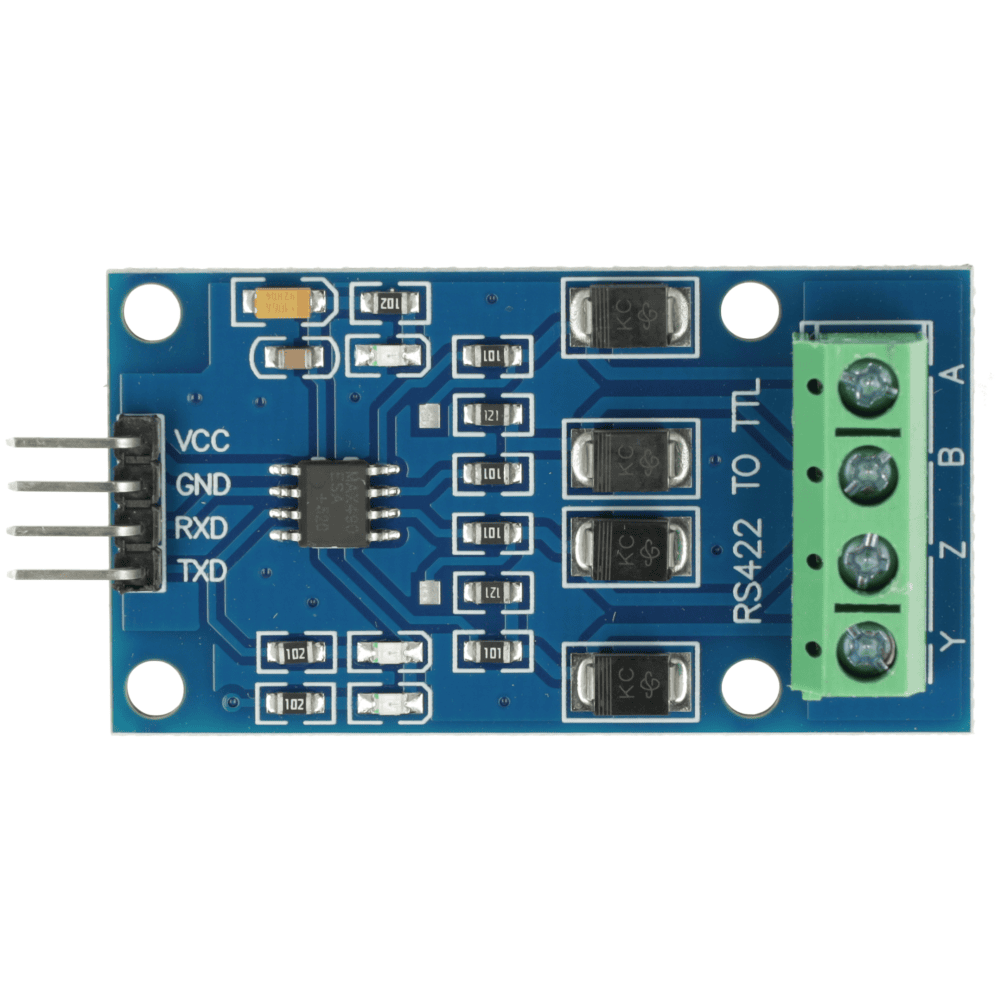

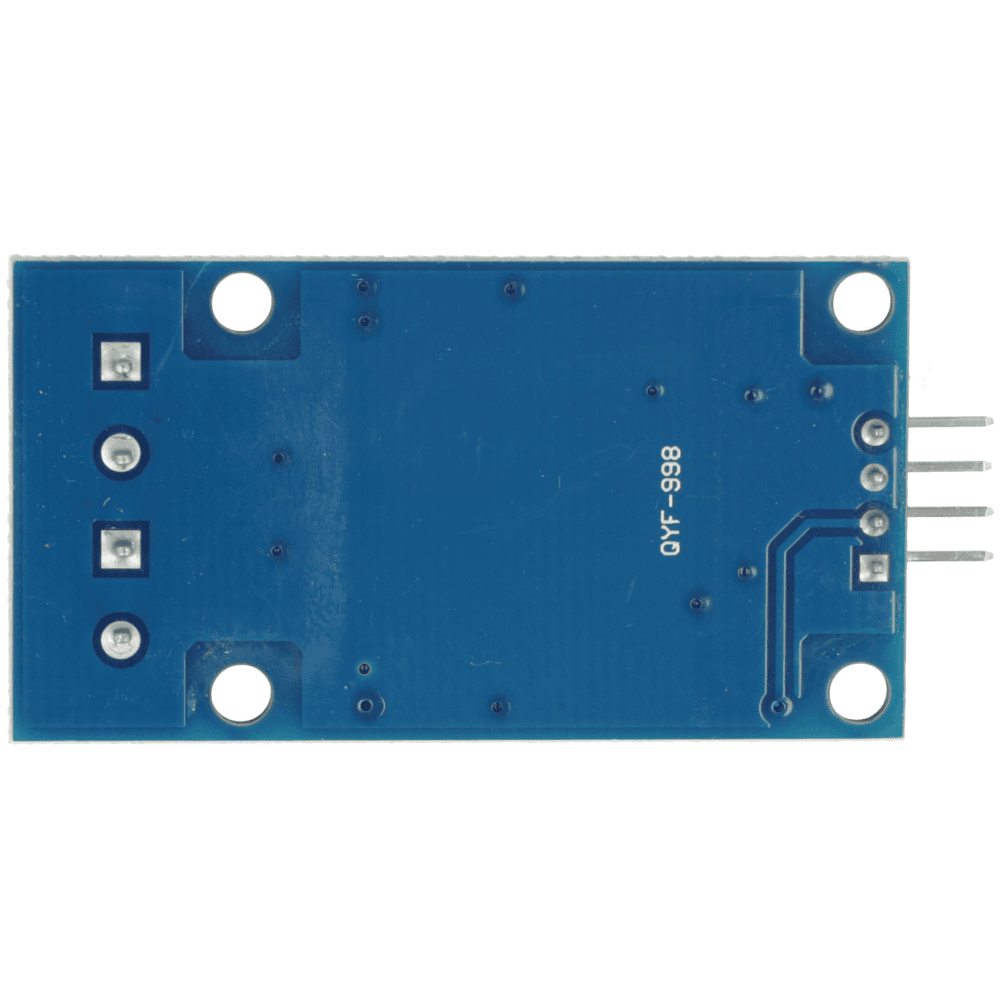

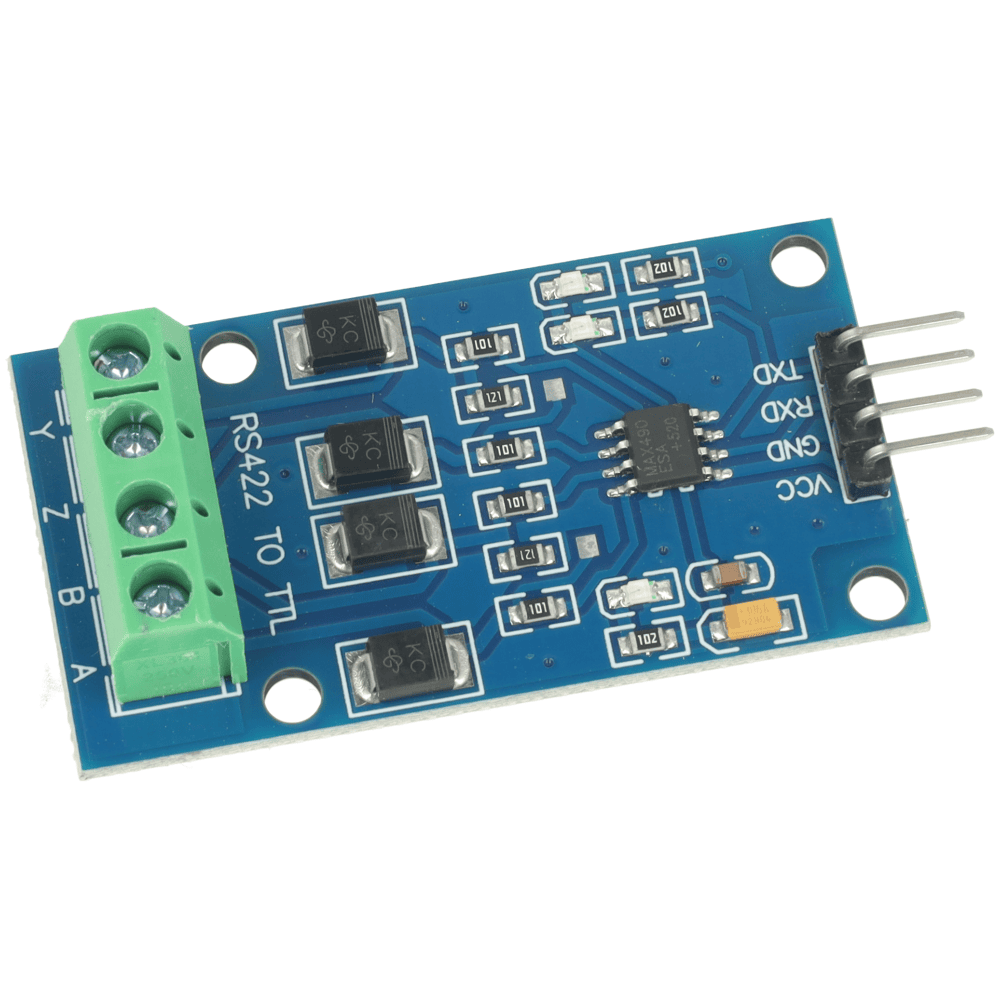

Konwerter RS422 – TTL na MAX490

Konwerter magistrali RS422 – TTL na układzie MAX490 to wysokiej jakości moduł zaprojektowany do umożliwienia 2-kierunkowej komunikacji RS422 na duże odległości. Dzięki temu modułowi, możliwa jest szybka transmisja danych na odległość aż do 1000 m.

Wbudowane zabezpieczenia ESD oraz diody TVS gwarantują ochronę przed wyładowaniami elektrostatycznymi (ESD) o sile do 15 kV, zapewniając bezpieczną pracę urządzenia.

Stabilności w działaniu dodają wbudowane rezystory 120 Ω, które zmniejszają zakłócenia pojawiające się na magistrali RS422 podczas transmisji na duże odległości.

Na płytce znalazło się miejsce dla diod LED sygnalizujących transmisję danych na magistrali RS422. Maksymalna prędkość transmisji z wykorzystaniem MAX490 to 2,5 Mb/s.

Moduł MAX490 zasilany jest napięciem 5 V i jest w pełni kompatybilny z sygnałem logicznym TTL 5 V wykorzystywanym na przykład w Arduino Uno.

Działanie magistrali RS422

Magistrala RS422 jest szeroko stosowana w automatyce przemysłowej. Służy ona do komunikacji między urządzeniami. RS422 podobny jest do RS232, ponieważ pozwala na jednoczesną transmisję w dwie strony (full-duplex).

W RS422 podobnie jak w RS485 wykorzystywana jest szeregowa transmisja różnicowa. Maksymalna teoretyczna prędkość RS422 to 10 Mbps (do 12 metrów), a długość linii do 1200 metrów (przy 9600 bps).

RS422 to komunikacja 2-kierunkowa z wykorzystaniem 4 przewodów (2 par skrętki). Na magistrali może znajdować się jedno urządzenie nadawcze i do 10 odbiorczych (jeden do wielu).

Moduł wykorzystuje oryginalne układy scalone MAX490, które gwarantują stabilność i szybkość komunikacji. Dzięki temu modułowi można bezpiecznie przekazywać dane na dużą odległość, zachowując wysoką jakość transmisji.

Specyfikacja konwertera RS422 – TTL MAX490

  • Układ konwertera: MAX490
  • Maksymalna odległość komunikacji: 1000 metrów
  • Maksymalna prędkość transmisji: 2,5 Mb/s
  • Obsługa 4-przewodowej komunikacji RS422

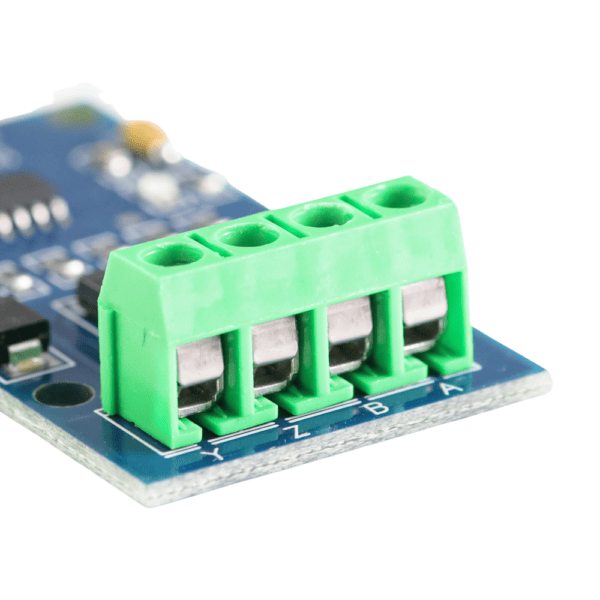

  • Złącza śrubowe ARK do łatwego podłączenia przewodów magistrali RS422
  • Kompatybilność z logiką TTL o napięciu 5 V
  • Listwa szpilkowa goldpin o rozstawie 2,54 mm dla interfejsu TTL
  • Diody LED sygnalizujące stan pracy (nadawanie i odbieranie danych)
  • Zabezpieczenie ESD o wartości 15 kV
  • Diody zabezpieczające TVS
  • Wbudowane rezystory o wartości 120Ω
  • Wymiary: 56 x 58 x 14 mm
  • Waga: 9,5 g
Waga 0,01 kg
Wymiary 10 × 6 × 1,5 cm
