Konwerter PWM na napięcie 0-10V 1KHz-3KHz
Konwerter PWM na napięcie 0-10V 1KHz-3KHz
11,90 zł z VAT
Cena netto: 9,67 zł
Brak w magazynie
Powiadom mnie gdy będzie dostępny
Konwerter PWM na napięcie. Przekształca sygnał PWM (0-100%) na napięcie 0 – 10 V, umożliwiając precyzyjne sterowanie urządzeniami. Moduł działa na napięciu zasilania 12 V – 30 V i obsługuje sygnały PWM o częstotliwości 1 KHz-3 KHz. Możliwość wyboru zakresu napięcia PWM (5 – 12 V lub 12 – 24 V). Optoizolacja zapewnia bezpieczne użytkowanie.
Korzyści
Płatność & Wysyłka

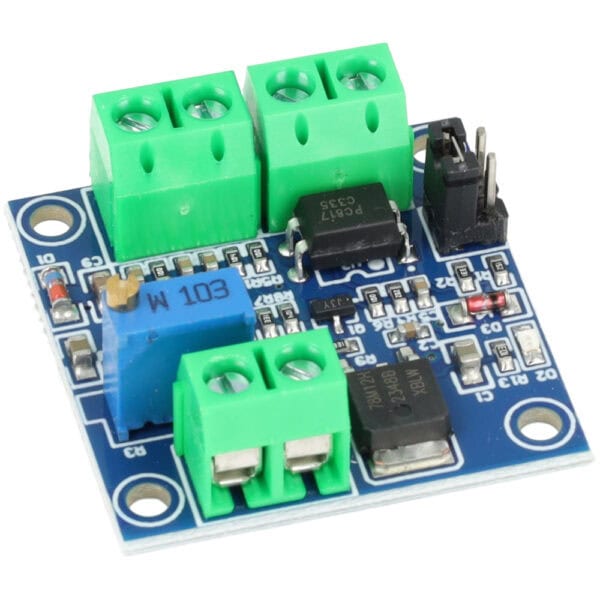

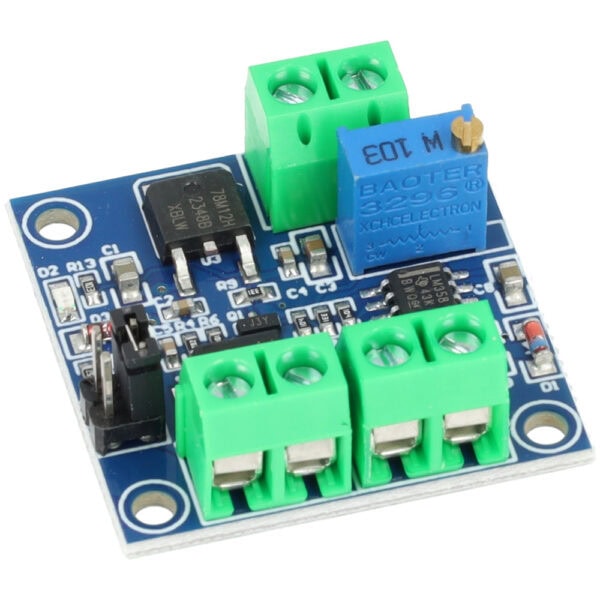

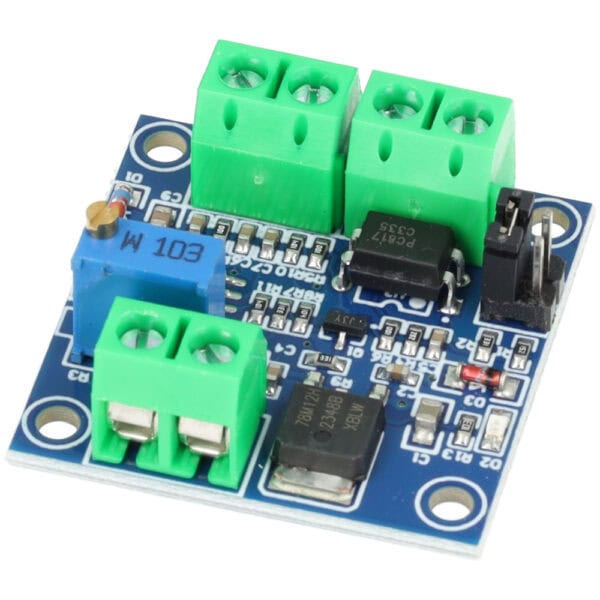

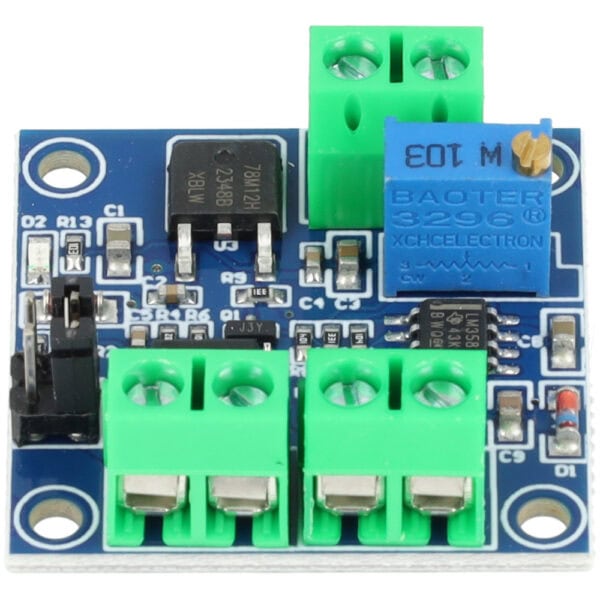

Konwerter PWM na napięcie 0-10V 1KHz-3KHz
Konwerter sygnału PWM na napięcie. Ten moduł umożliwia przekształcenie sygnału o zmiennym wypełnieniu z zakresu 0-100% na napięcie stałe w przedziale od 0 do 10 V. Dzięki tej funkcji możemy precyzyjnie sterować urządzeniami wymagającymi regulacji napięcia, wykorzystując sygnały PWM.
Moduł ten sprawdzi się idealnie w systemach automatyki, sterowania oświetleniem czy w aplikacjach przemysłowych.
Moduł obsługuje szeroki zakres napięcia zasilania od 12 V do 30 V oraz sygnał PWM o częstotliwości od 1 KHz do 3 KHz. Dodatkowym atutem jest możliwość wyboru zakresu napięcia PWM (5 – 12 V lub 12 – 24 V) za pomocą zworki, a optoizolacja na wejściu PWM zapewnia bezpieczne użytkowanie.
Główne cechy produktu:
- Precyzyjna konwersja PWM na napięcie – Możliwość przekształcenia sygnału PWM na napięcie w zakresie 0-10 V, co pozwala na sterowanie różnymi urządzeniami.
- Szeroki zakres napięcia zasilania – Moduł działa w przedziale od 12 V do 30 V, dzięki czemu jest wszechstronny i kompatybilny z wieloma systemami.
- Regulacja sygnału PWM za pomocą zworki – Ustawienie sygnału wejściowego PWM na zakres 5 do 12 V lub 12 do 24 V , co daje większą elastyczność w zastosowaniach.
- Optoizolacja na wejściu PWM – Zabezpiecza moduł przed zakłóceniami i zwiększa bezpieczeństwo pracy.
- Kalibracja za pomocą potencjometru – Możliwość precyzyjnego dostrojenia napięcia wyjściowego.

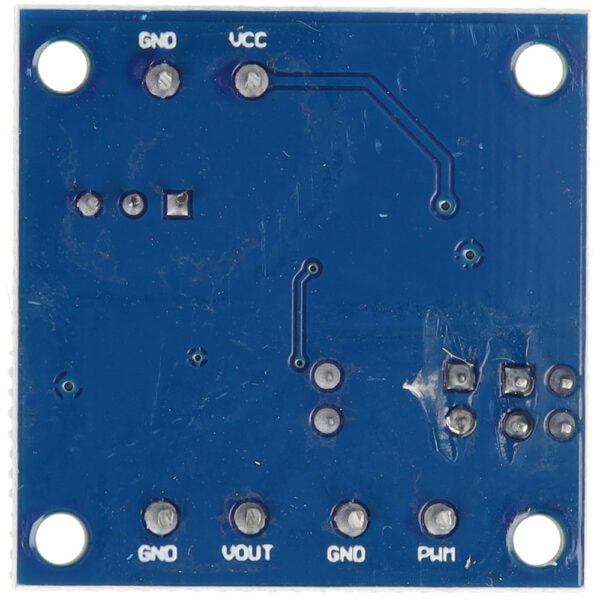

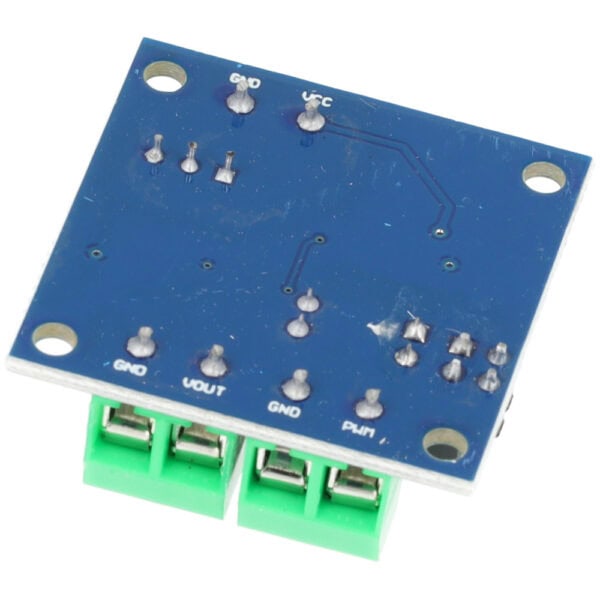

Schemat podłączenia konwertera
Kalibracja
1. Podłącz moduł do zasilania w zakresie 12-30 V oraz sygnał PWM o częstotliwości mieszczącej się w przedziale 1-3 kHz.
2. Ustaw sygnał PWM o wypełnieniu 50%. Wykorzystaj do tego sterownik lub generator sygnału PWM.
3. Zmierz napięcie wyjściowe za pomocą multimetru, podłączając sondy do wyjść VOUT i GND. Oczekiwane napięcie powinno wynosić połowę maksymalnej wartości, np. 5 V (przy zakresie wyjściowym 0-10 V).
4. Dostosuj potencjometr, jeśli napięcie wyjściowe odbiega od oczekiwanej wartości. Obróć potencjometr, aż na multimetrze zobaczysz poprawne napięcie.
5. Powtórz kalibrację, jeśli zmienisz częstotliwość sygnału PWM. Zmiana częstotliwości może wymagać ponownej regulacji modułu.

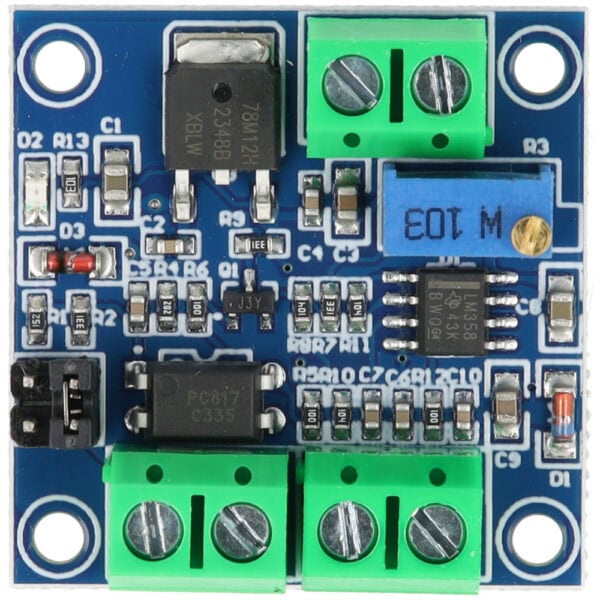

Specyfikacja techniczna:
- 🔋 Napięcie zasilania: 12 V do 30 V DC
- 🔄 Typ konwersji: PWM do napięcia
- 🎚️ Częstotliwość sygnału wejściowego: 1 KHz do 3 KHz
- ⚡ Napięcie sygnału wejściowego:
- 5 do 12 V (zworka bliżej optoizolatora)
- 12 do 24 V (zworka bliżej krawędzi płytki)
- 🔧 Zakres napięcia na wyjściu: 0 do 10 V
- 🔒 Optoizolowane wejście: Tak
- 📏 Wymiary: 32 x 32 mm
- ⚖️ Waga: 3 g
