CNC Shield V4 na 3 silniki do grawerowania
CNC Shield V4 na 3 silniki do grawerowania
CNC Shield V4 to rozszerzenie do Arduino Nano, obsługujące 3 silniki krokowe w projektach CNC, drukarkach 3D i grawerowaniu. Kompatybilne ze sterownikami A4988, DRV8825 i GRBL. Obsługuje osie X, Y, Z, 6 krańcówek i interfejs I2C.
13,49 zł z VAT
Cena netto: 10,97 zł
19 w magazynie
Zdobądź 1349 Punktów za ten produkt.Korzyści
Dobierz dodatki
Płatność & Wysyłka

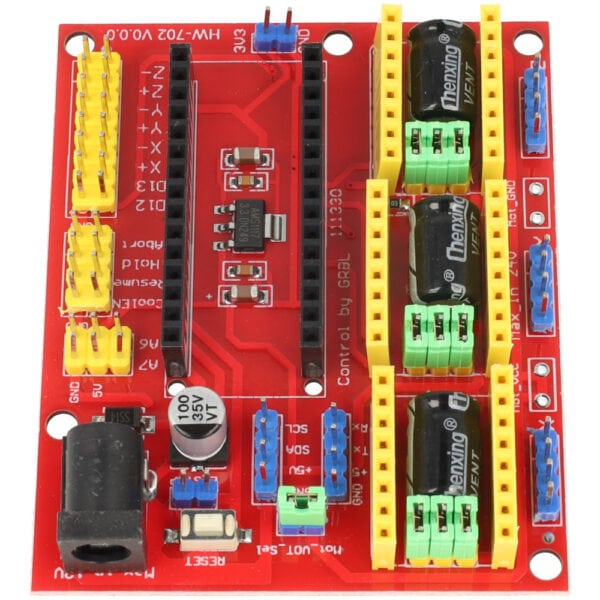

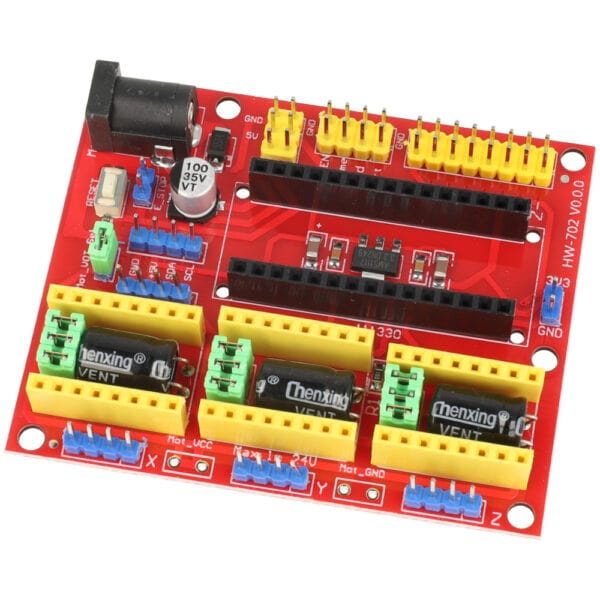

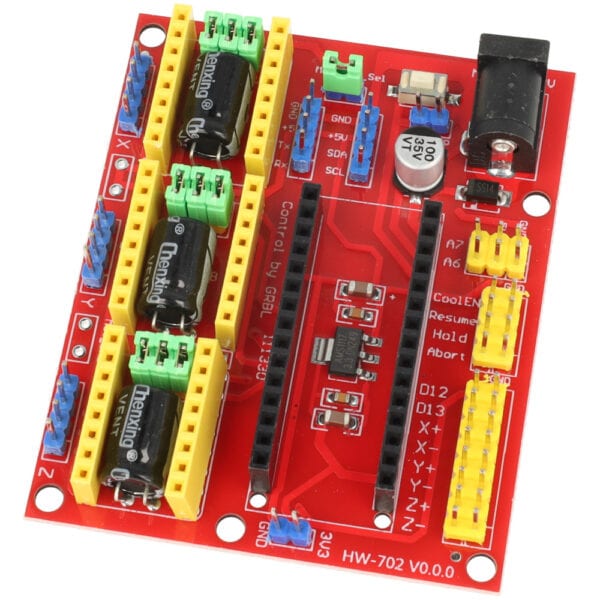

CNC Shield V4 na 3 silniki do grawerowania
CNC Shield V4 to rozszerzenie dla Arduino Nano, umożliwiające obsługę do 3 silników krokowych w projektach CNC, drukarkach 3D, robotyce i grawerowaniu laserowym.
Kompatybilna z popularnymi sterownikami A4988 i DRV8825 oraz oprogramowaniem GRBL.
Umożliwia sterowanie osiami X, Y i Z oraz podłączenie do 6 krańcówek (endstopów). Wspiera komunikację przez interfejs I2C.

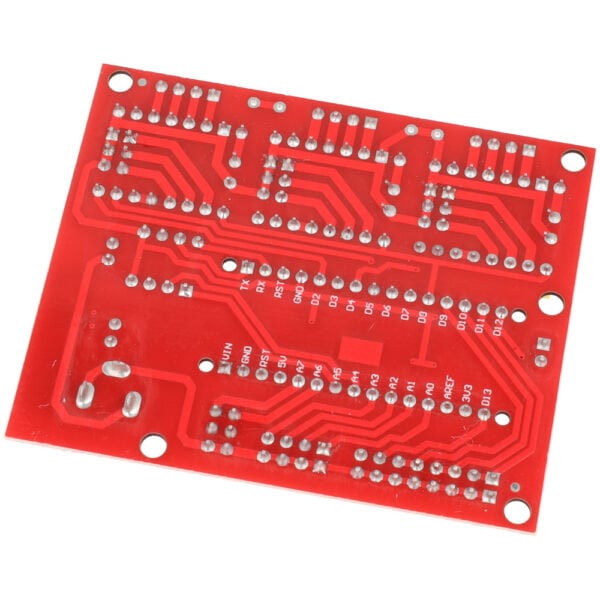

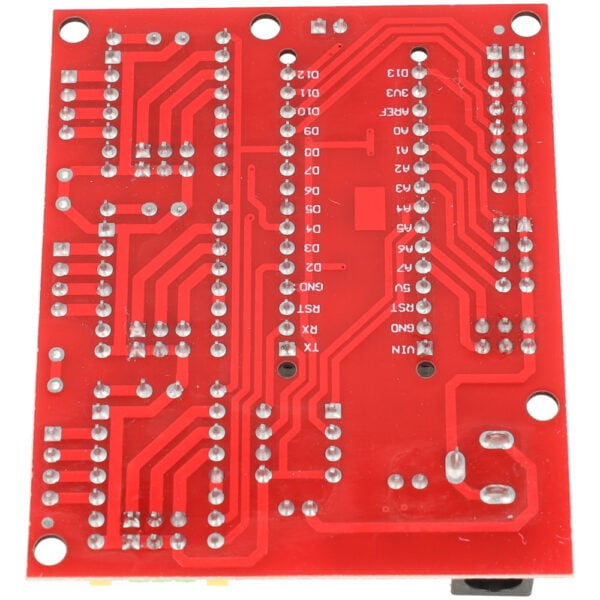

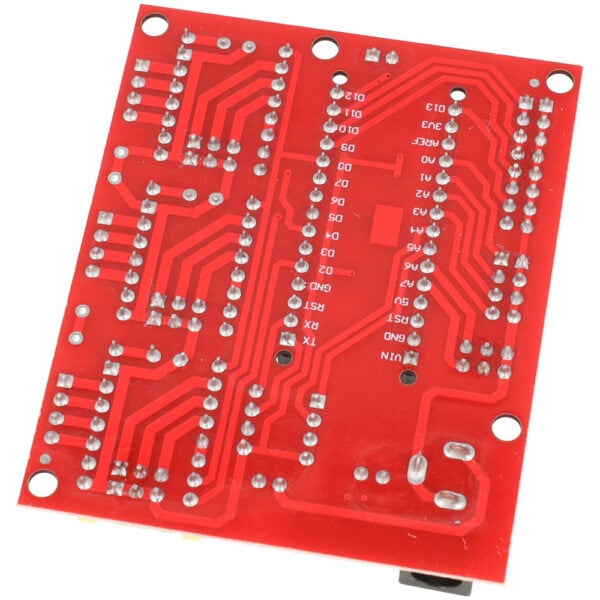

Uwaga. Płytka ta posiada błąd projektowy dla zworek microsteppingu. Sygnały są podłączone do GND zamiast do VCC. Chcąc skorzystać z mikrokroków należy wykonać modyfikację PCB według instrukcji: https://www.instructables.com/Fix-Cloned-Arduino-NANO-CNC-Shield/
Główne cechy produktu
🔄 Obsługa 3 osi X, Y, Z
Płytka pozwala na kontrolę trzech niezależnych silników krokowych, idealna do projektów grawerujących lub drukarek 3D.
⚙️ Kompatybilność z A4988/DRV8825
Możliwość montażu do 3 sterowników silników krokowych A4988 lub DRV8825, co daje elastyczność konfiguracji brak w zestawie.
🔌 Interfejs I2C
Pozwala na łatwe podłączenie modułu I2C, np. wyświetlacza LCD, co zwiększa funkcjonalność systemu.
📐 Kompatybilność z Arduino Nano
Płytka została zaprojektowana specjalnie z myślą o Arduino Nano, jednak działa również z innymi płytkami ze zgodnym pinoutem, np. STM32 Nucleo-32.
Specyfikacja techniczna
- 🛠️ Model: CNC Shield V4
- 🧭 Liczba obsługiwanych osi: 3 X, Y, Z
- ⚡ Napięcie zasilania: 7,5 ÷ 12 V
- 🧠 Kompatybilność: Arduino Nano, STM32 Nucleo-32 i inne zgodne
- ♻️ Sterowniki silników krokowych: A4988, DRV8825 do 3 szt.
- 🧲 Liczba endstopów: 6 po 2 na oś
- 🛠️ Obsługiwane silniki: dwufazowe, czteroprzewodowe, do 2 A
- 🔁 Komunikacja: interfejs I2C do LCD lub modułów
- 📏 Zgodność z GRBL: tak
- 🔗 Porty IO na silnik: tylko 2 porty IO na jeden kanał
- 📐 Wymiary: 58,9 x 72,1 mm
- ⚖️ Waga: 30 g
