AS5600 enkoder magnetyczny 12-bit

9,99  z VAT

Cena netto: 8,12

Zadaj pytanie do produktu

Magnetometr AS5600 to zaawansowany cyfrowy moduł, zdolny do precyzyjnego wykrywania i pomiaru kąta obrotu. Wykorzystując zmiany pola magnetycznego, ten moduł umożliwia dokładny, bezkontaktowy pomiar kąta obrotu oraz jego kierunku. 12-bitowa rozdzielczość pomiaru. Magnes w zestawie.

38 w magazynie

Zdobądź 999 Punktów za ten produkt.

Nasze gwarancje

  • Znak "check" Zamów do 14:00. Dostawa następnego dnia.
  • Znak "check" 30 dni na zwrot
  • Znak "check" Od 300 zł wysyłka gratis
Płatność & Wysyłka
  • Karta Visa
  • MasterCard
  • Apple Pay
Kategorie: , ,

AS5600 enkoder magnetyczny 12-bit


Moduł enkodera magnetycznego AS5600 to zaawansowany cyfrowy moduł, zdolny do precyzyjnego wykrywania i pomiaru kąta obrotu. Wykorzystując zmiany pola magnetycznego, ten moduł umożliwia dokładny, bezkontaktowy pomiar kąta obrotu oraz jego kierunku.

W zestawie dopasowany do czujnika magnes, który naklejamy na obracający się mierzony element.

Zaprogramowany domyślnie do pracy w pełnym zakresie obrotu (0° do 360°). Moduł oferuje elastyczność w definiowaniu niestandardowych zakresów pomiarowych między 18° a 360° poprzez jego programowanie.

Rozdzielczość pomiarowa magnetometru to aż 12 bitów. Oznacza to, że pomiar wykonywany jest z niesamowitą rozdzielczością 0,08789°.

Odczyt pomiaru kąta obrotu można wykonać na dwa sposoby:

  1. Przez interfejs I2C
  2. Przez wyjście PWM

Kluczowe Cechy i Zalety:

  1. Bezkontaktowy Pomiar Kąta: Zapewnia dokładne i niezawodne pomiary bez fizycznego kontaktu z obiektem. Nie wpływa na działanie np. silnika.
  2. Wysoka Rozdzielczość: 12-bitowa precyzja zapewnia wyjątkową dokładność pomiarów.
  3. Programowalny Zakres Pomiarowy: Możliwość dostosowania zakresu pomiarowego do konkretnych potrzeb.
  4. Wszechstronne Możliwości Komunikacji: Obsługa protokołów I2C i PWM dla łatwej integracji z różnymi systemami.
  5. Wskazanie Kierunku Obrotu: Możliwość określenia kierunku obrotu zgodnie lub przeciwnie do ruchu wskazówek zegara.

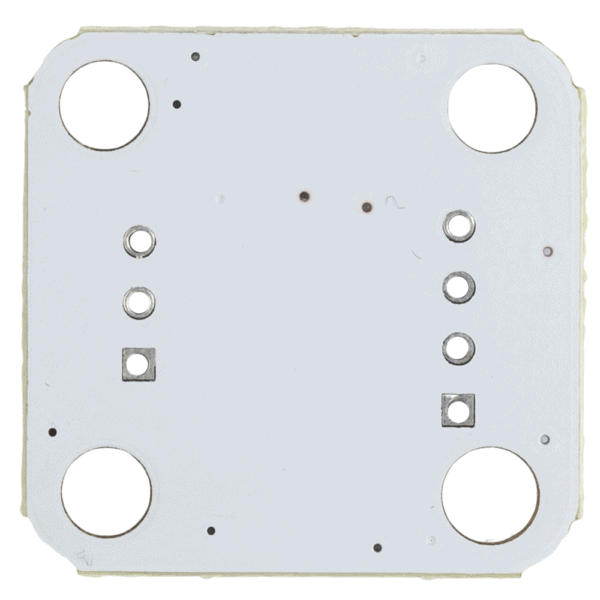

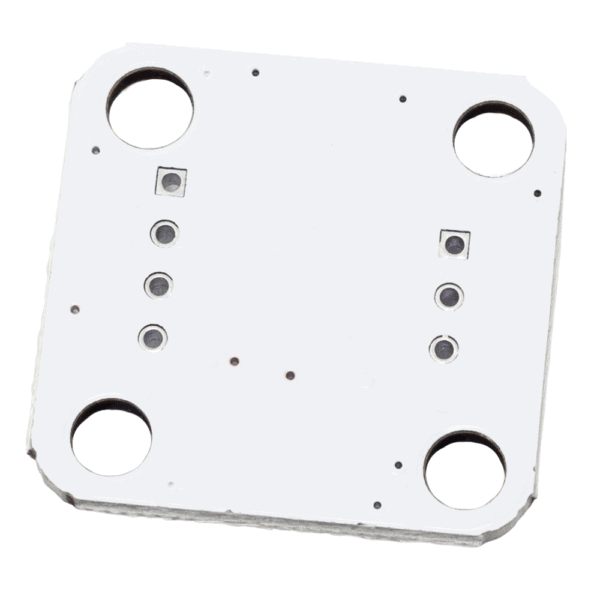

  6. Kompaktowe Wymiary: Niewielki rozmiar modułu (23x 23 mm) umożliwia łatwą integrację w ograniczonej przestrzeni.

.

Zastosowanie czujnika kąta obrotu AS5600:

Idealny do zastosowań w precyzyjnych systemach pomiarowych, robotyce, automatyce przemysłowej oraz wszędzie tam, gdzie wymagany jest dokładny pomiar kąta obrotu.

Przydatny do pomiaru prędkości obrotowej silników, kąta wychylenia itp.

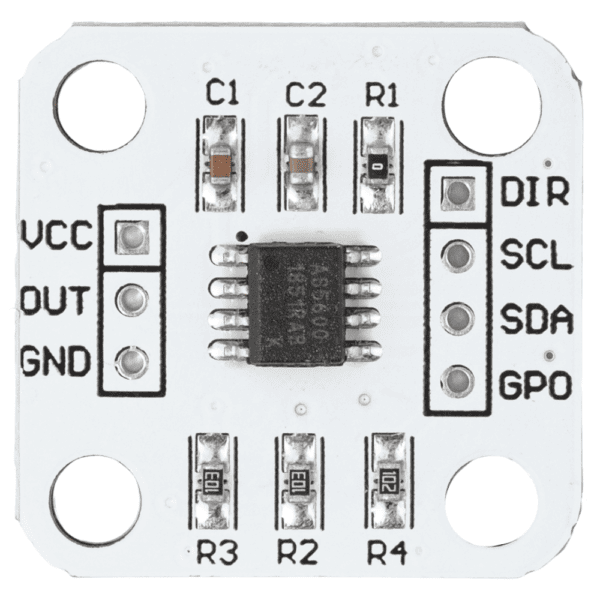

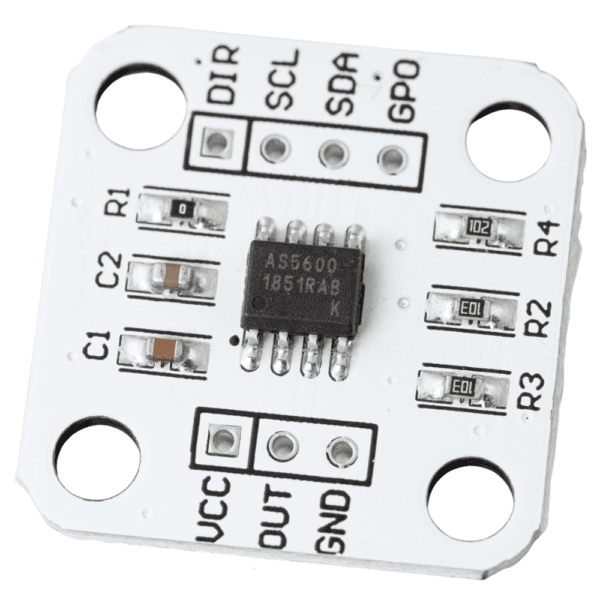

Opis Wyprowadzeń:

  • VCC: Zasilanie 3,3V DC
  • GND: Masa
  • OUT: Wyjście sygnału PWM
  • DIR: Wybór sygnalizacji kierunku obrotu na wyjściu PWM poprzez połączenie z GND lub VCC
  • SCL: Komunikacja I2C
  • SDA: Komunikacja I2C
  • PGO: Programowanie zakresu

Specyfikacja Moduł enkodera magnetycznego

  • Model: AS5600
  • Typ: Magnetometr
  • Napięcie Zasilania: 3,3 V
  • Komunikacja: Protokoły I2C i PWM
  • Kierunki Obrotu: Zgodnie (CW) i przeciwnie (CCW) do ruchu wskazówek zegara
  • Zakres Pomiarowy: 0° do 360° (programowalny od 18° do 360°)
  • Rozdzielczość: 12-bit
  • Wymiary: 23 x 23mm
  • Waga: 2,5 g

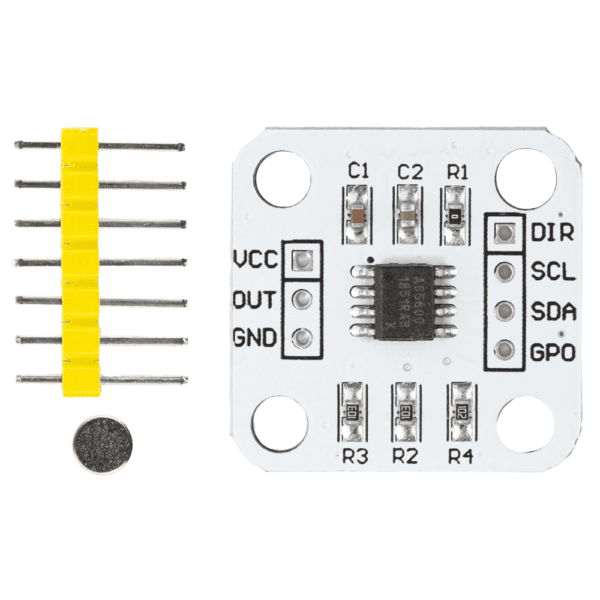

Zawartość Zestawu:

  • Magnetometr Enkoder Magnetyczny AS5600
  • Magnes
  • Goldpiny
