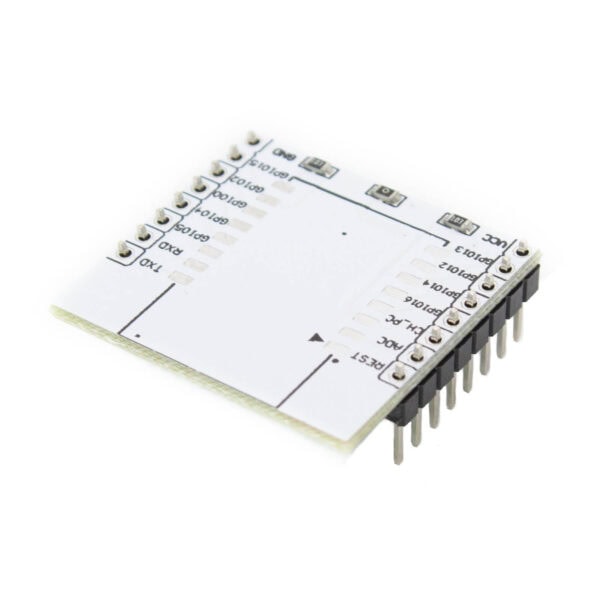

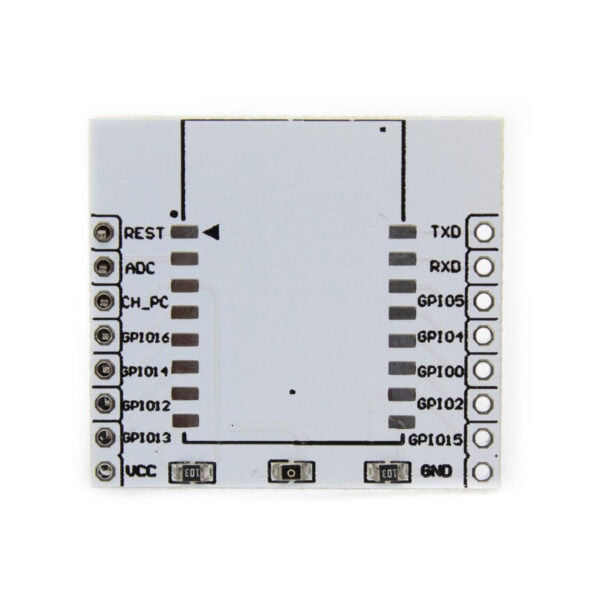

Adapter goldpin do modułów ESP-07, ESP-08, ESP-12

2,32

  • Raster pinów: 2,54 mm
  • Pasujące moduły: ESP-07, ESP-08, ESP-12 itp.

Na stanie

Opis

Moduły takie jak ESP-7, ESP-08, ESP-12 nie nadają się do pracy z płytkami stykowymi. Przez swój raster wyprowadzeń nie jesteśmy w stanie w prosty sposób użyć ich w prototypach.

Z pomocą przychodzi ten adapter, który jest bardzo prosty w użyciu.

Parametry

  • Pasujące moduły: ESP-07, ESP-08, ESP-12
  • Wejście CH_PD jest na stale podpięte do zasilania przez rezystor 10 kΩ – moduł startuje od razu po podaniu zasilania
  • wejście GPIO15 jest podłączone do GND przez rezystor 10 kΩ. W celu wgrania nowego fimrware należy zewrzeć GPIO0 do GND podczas podania zasilania
  • Pola lutownicze są pocynowane prze co od razu są przygotowane do przylutowania modułu
