Wyświetlacze OLED o przekątnej 1,3” to popularny wybór w projektach hobbystycznych – mają dobrą czytelność, niski pobór prądu i komunikują się przez I2C. Jednak wiele osób natyka się na problem: czemu nic się nie wyświetla, skoro kod od SSD1306 działał wcześniej?

Odpowiedź jest prosta: kontroler SH1106 wymaga innej obsługi niż SSD1306, mimo że często używa tego samego adresu (0x3C) i tych samych pinów. W tym artykule pokażemy Ci, jak go prawidłowo uruchomić na ESP32 z użyciem Arduino IDE.

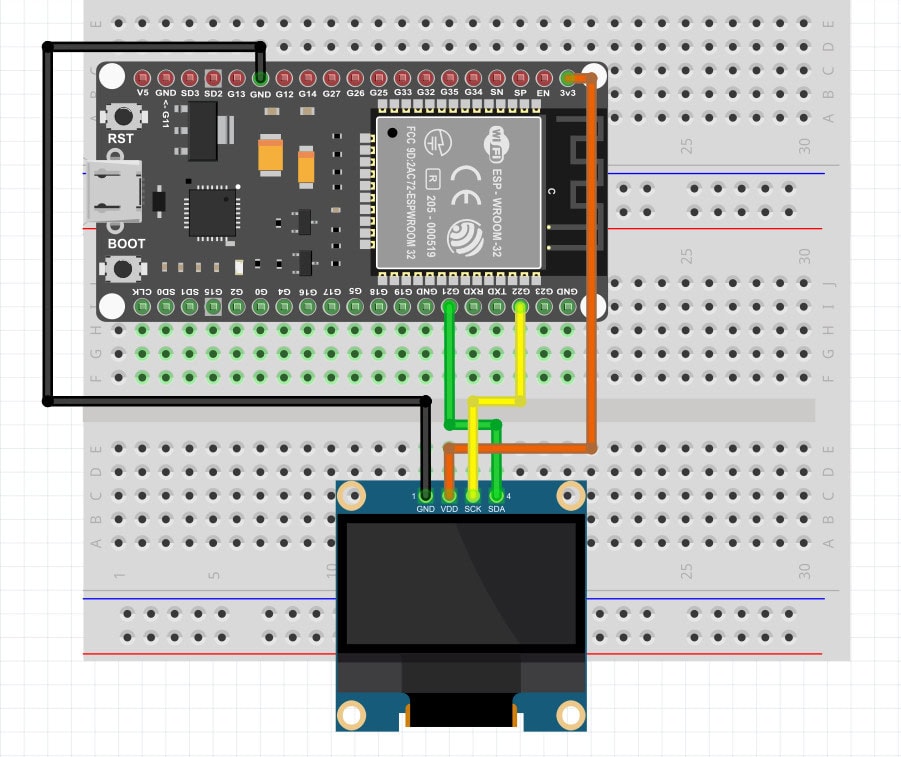

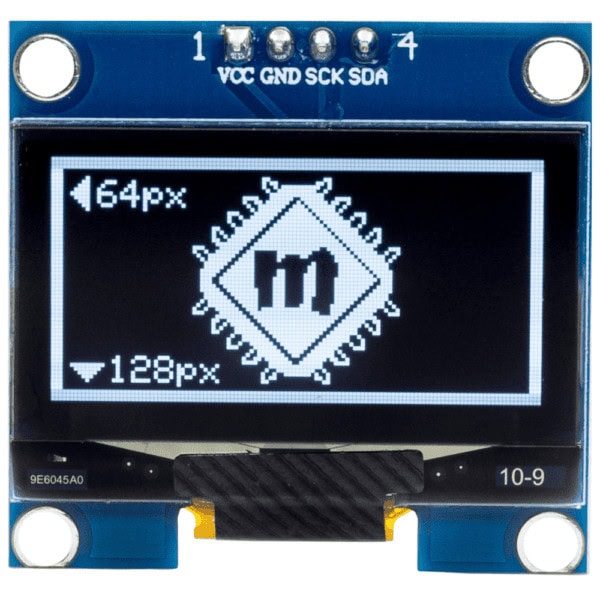

🔌 Podłączenie wyświetlacza SH1106 do ESP32

Wyświetlacz OLED (SH1106)	ESP32
VCC	3.3V
GND	GND
SDA	GPIO 21
SCL	GPIO 22

📦 Instalacja biblioteki do SH1106

Aby uruchomić wyświetlacz OLED 1.3” z kontrolerem SH1106 na ESP32, potrzebujesz odpowiedniej biblioteki – standardowa Adafruit_SSD1306 nie obsługuje tego kontrolera poprawnie.

👉 Zamiast tego użyj biblioteki:
Adafruit_SH110X

Jak zainstalować:

• Otwórz Arduino IDE

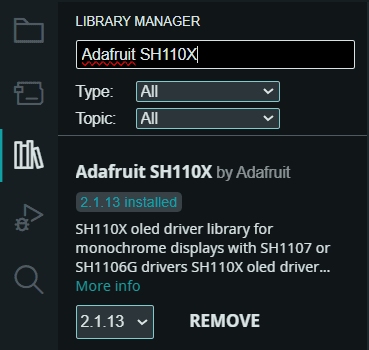

• Przejdź do: Szkic > Dołącz bibliotekę > Zarządzaj bibliotekami…
• Wyszukaj: Adafruit SH110X
• Zainstaluj bibliotekę Adafruit SH110X by Adafruit
  (automatycznie zainstaluje też Adafruit GFX, która jest wymagana)

✅ Podsumowanie

Wyświetlacze SH1106 to świetna alternatywa dla SSD1306 – mają większy ekran i dobre wsparcie przez bibliotekę SH110X.
W tym artykule nauczyłeś się:

• jak poprawnie podłączyć wyświetlacz SH1106 do ESP32,
• jak sprawdzić jego obecność na magistrali I2C za pomocą I2C Scannera,
• jak skorzystać z biblioteki Adafruit_SH110X do wyświetlania tekstu, grafik i własnych bitmap,

W kolejnych krokach możesz wyświetlać dane z czujników, ikony, ramki, a nawet proste animacje – SH110X daje ogromne możliwości.
