Zestaw sterowania drukarką 3D RAMPS 1.4

84,00  79,80

24,64  23,41
55,32  52,55

Na stanie

4,04  3,84

Na stanie

Opis

Przyznaj się, że zawsze chciałeś/chciałaś zbudować własną drukarkę 3D!

Z tym zestawem do budowy własnej drukarki 3D, zrobisz to jeszcze prościej. Na cały zestaw składają się komponenty, które służą do sterowania Twoją maszyną. Są to:

  • Mega 2560 zgodne z Arduino Mega
  • Dedykowany Shield Ramps v1.4 mogący wysterować do 5 silników krokowych
  • Przewód USB do podłączenia sterownika do komputera

Kupując gotowy zestaw oszczędzasz czas i pieniądze – w porównaniu do kupowania wszystkich komponentów osobno.

Specyfikacja Mega 2560

  • Napięcie zasilania: 5 V (USB), 7-12V (zasilacz)
  • Napięcia pinów I/O: 5 V
  • Zainstalowany bootloader z Arduino® Mega 2560 R3
  • Układ USB-UART: CH340
  • Mikrokontroler: ATmega2560
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 8 kB
    • Pamięć Flash: 256 kB (8 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 4 kB
    • Porty I/O: 54
    • Wyjścia PWM: 15
    • Ilość wejść analogowych: 16 (kanały przetwornika A/C)
    • Interfejsy szeregowe: UART, SPI, I2C
    • Zewnętrzne przerwania
  • Wymiary: 101 x 54 x 15 mm
  • Goldpiny wlutowane w płytkę

Specyfikacja Ramps v1.4

  • Płytka bazowa pod shield: Arduino® Mega 2560
  • Możliwości rozbudowy: Tak
  • Tranzystory mocy MOSFET: 3 (grzanie, wentylatory)
  • Wejścia termistorów: 3
  • Bezpieczniki: 5 A i 11 A
  • Sloty na sterowniki silników krokowych: 5
  • Wyjścia bezpośrednie dla silników: 5 (jedno podwójne dla osi Z)
  • Złącze rozszerzające o serwa: Tak
  • Złącze I2C: Tak (dodatkowe moduły)
  • Złącze SPI: Tak (dodatkowe moduły)
  • Rodzaj pinów: goldpin
  • Komunikacja z PC poprzez złącze USB typu B
  • Złącze wyświetlacza LCD: Tak
  • Złącze dla czytnika karty SD: Tak
  • Diody LED informujące o stanie grzałek stołu i ekstrudera.
  • Wymiary: 105 x 35 mm

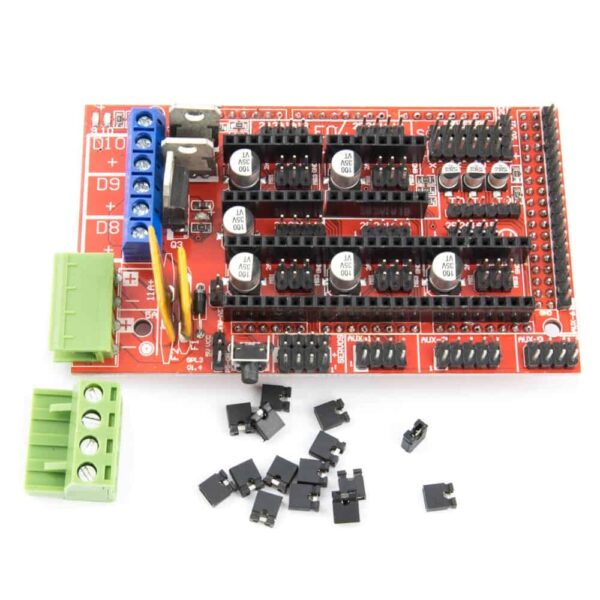

  • Zawartość zestawu: Shield RAMPS v1.4, zestaw zworek, oraz konektor zasilania
