Przycisk dotykowy pojedynczy TTP223 + piny

Moduł czujnika dotykowego dla Arduino. Wykrycie dotyku działa na zasadzie zmiany pojemności sensora dotykowego – czujnik pojemnościowy.

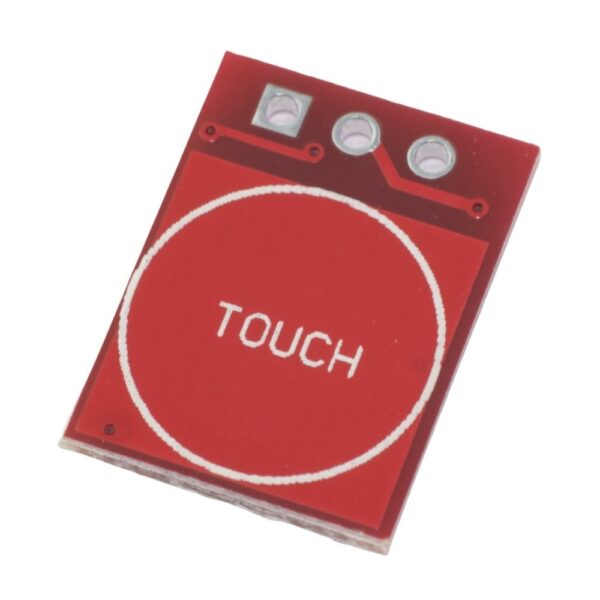

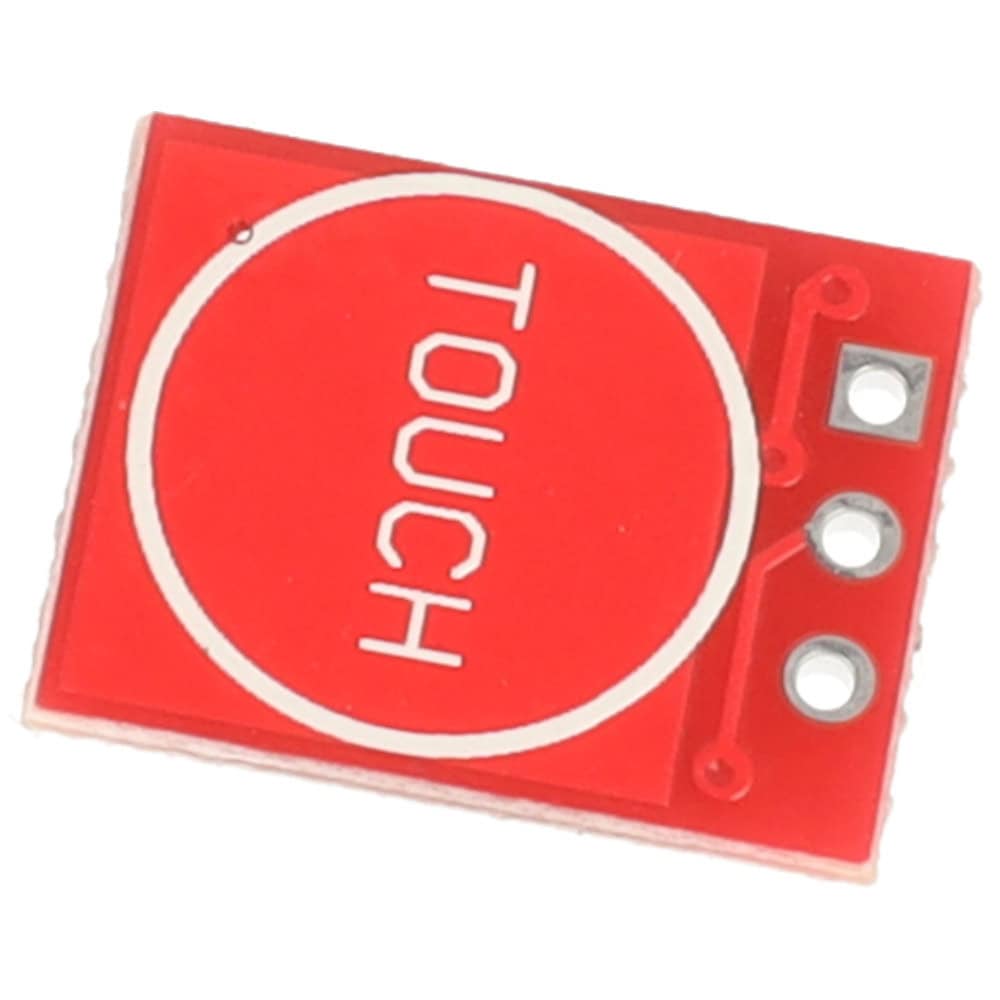

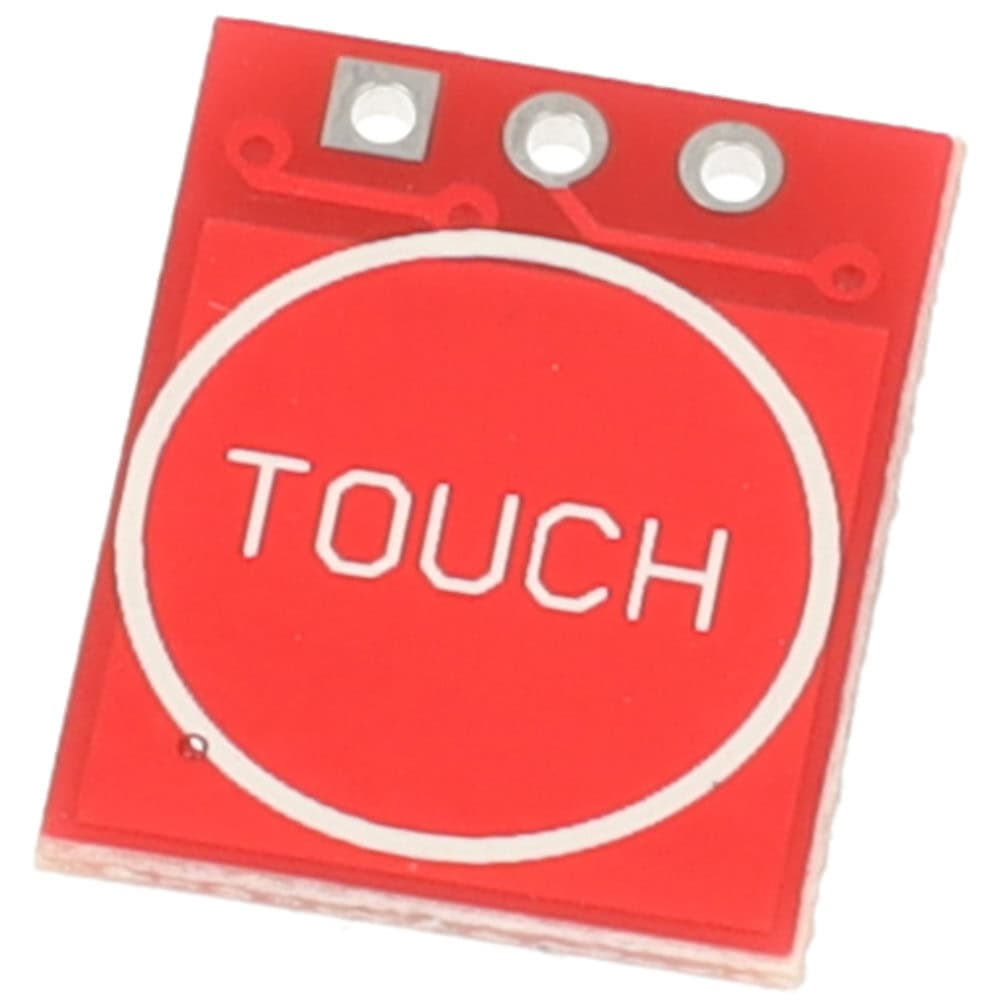

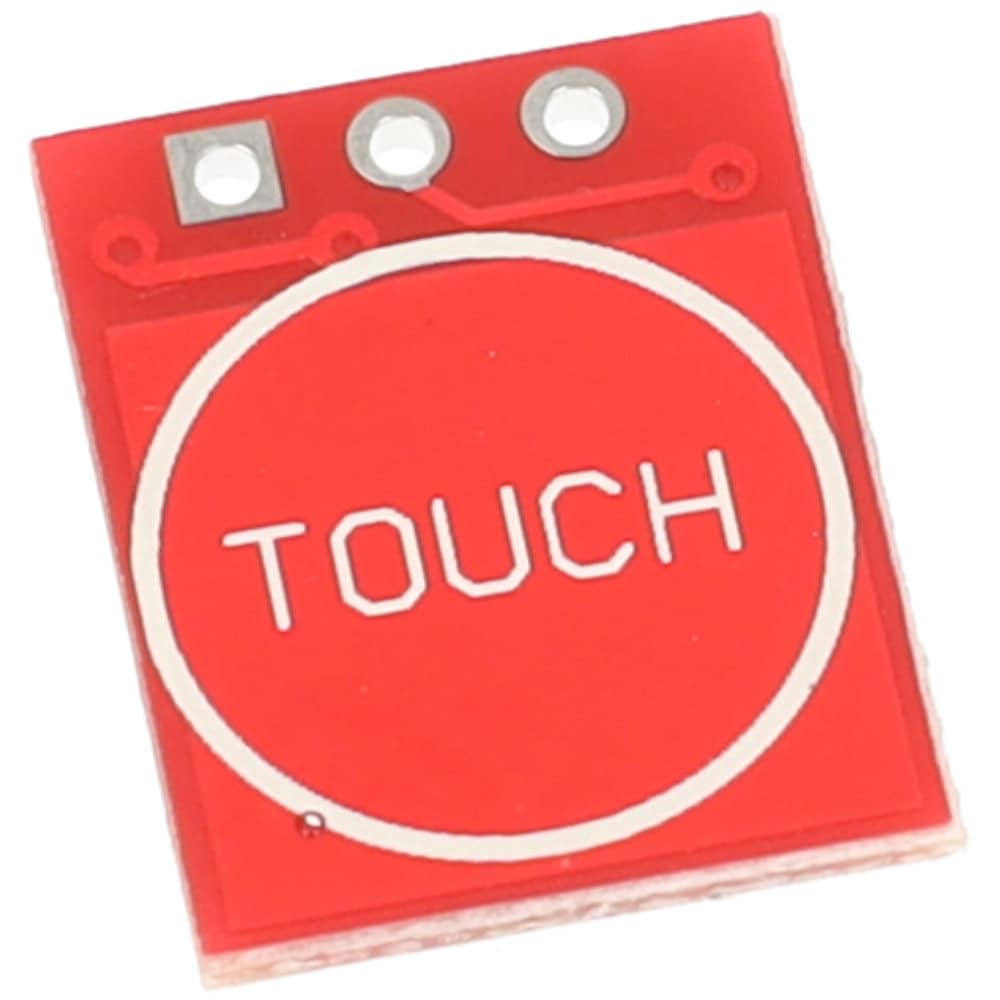

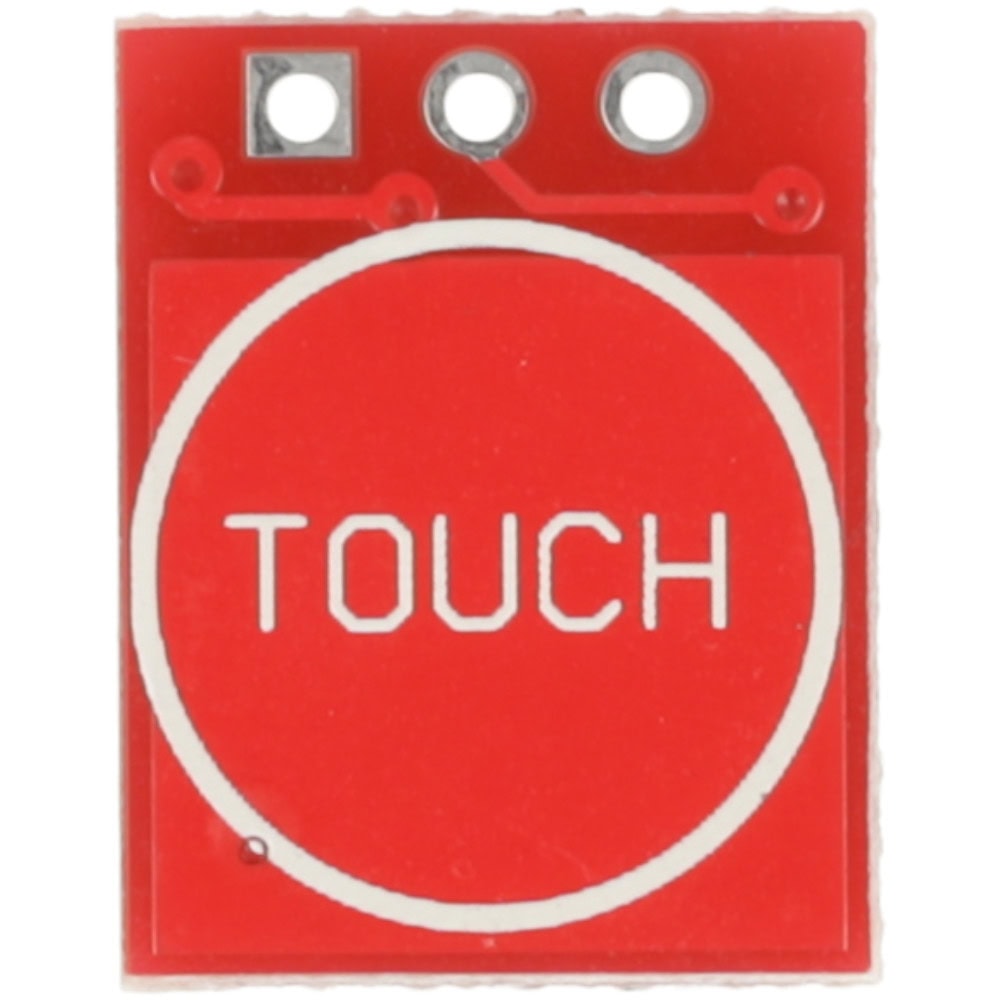

Po przyłożeniu palca (lub parówki), lub metalowego przedmiotu do zaznaczonego pola TOUCH, moduł wystawia stan wysoki na pinie I/O (OUT). W stanie nieaktywnym znajduje się tam stan niski.

Pin wyjściowy można bezpiecznie podłączyć bezpośrednio do mikrokontrolera lub płytki Arduino / STM32. Można tym pinem również sterować bezpośrednio pracą na przykład przekaźnika.

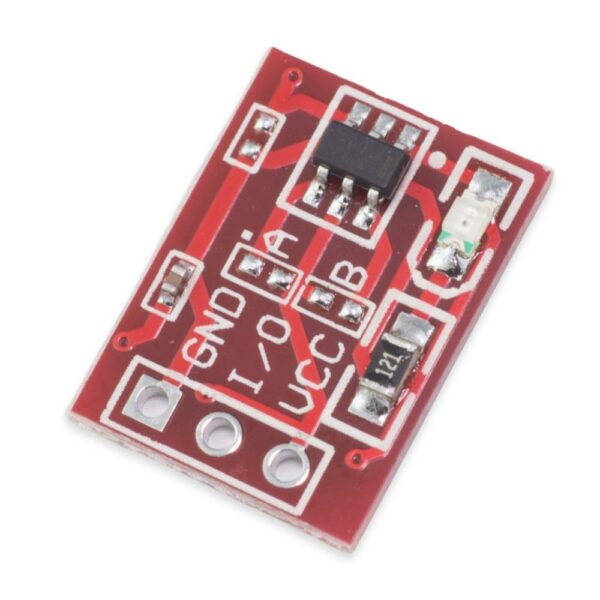

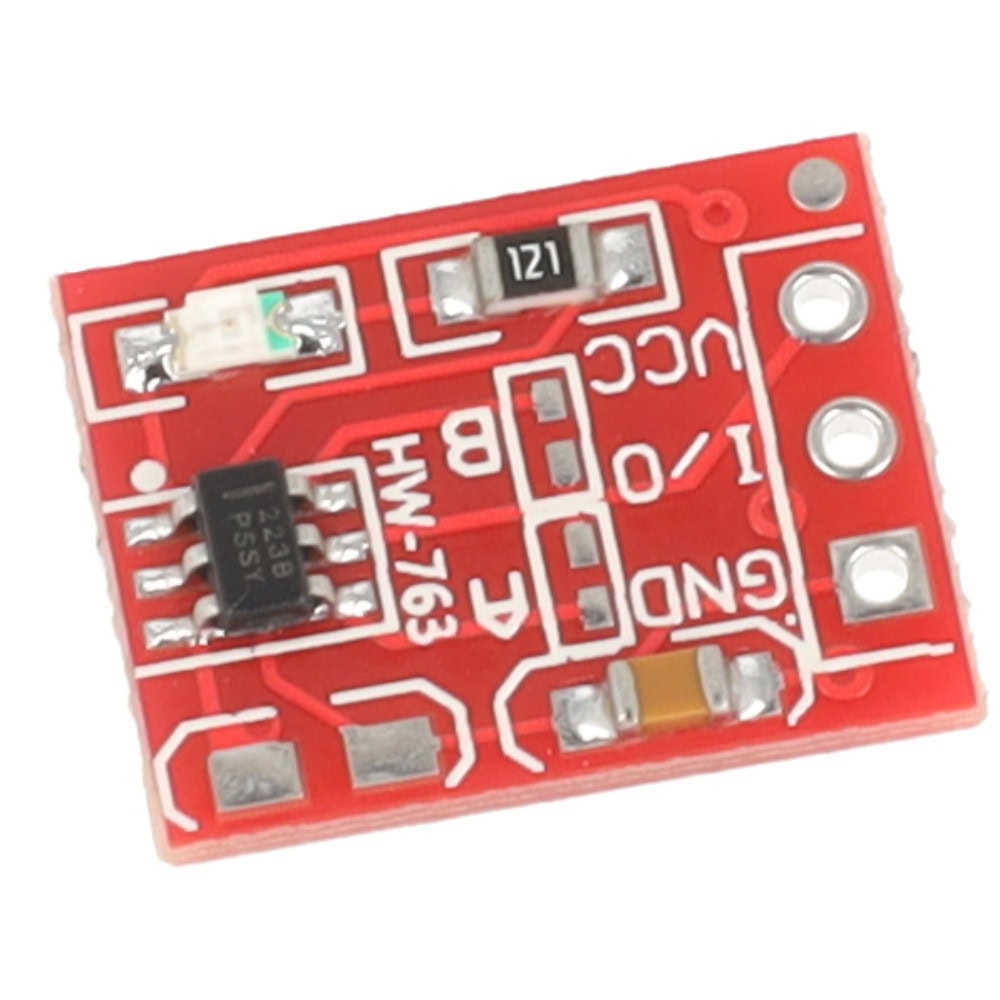

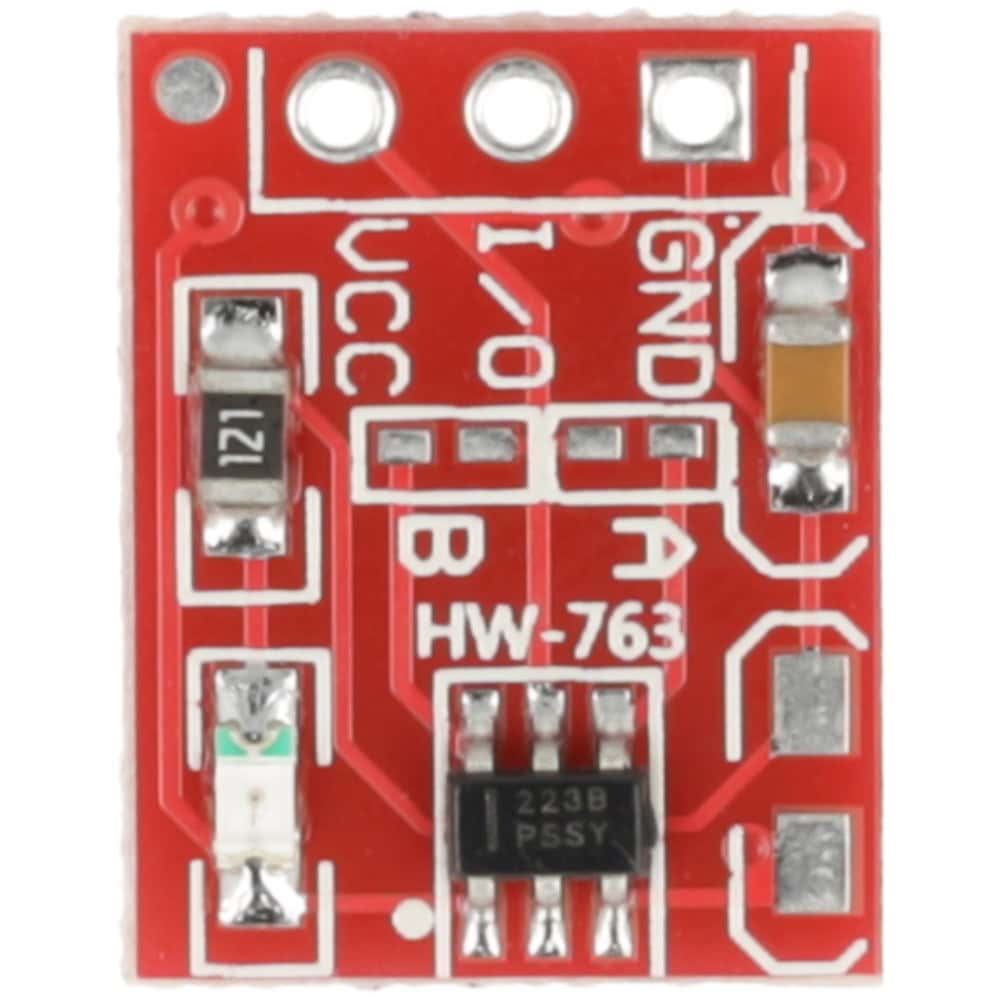

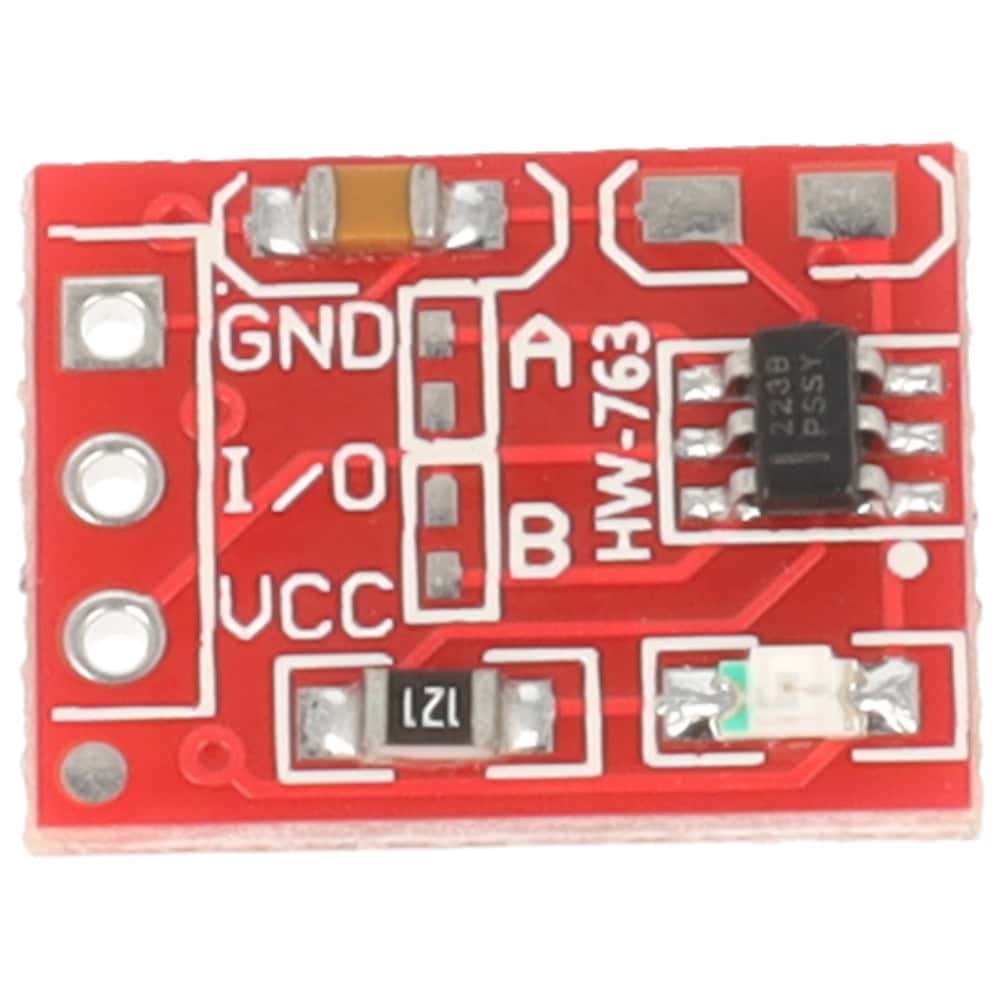

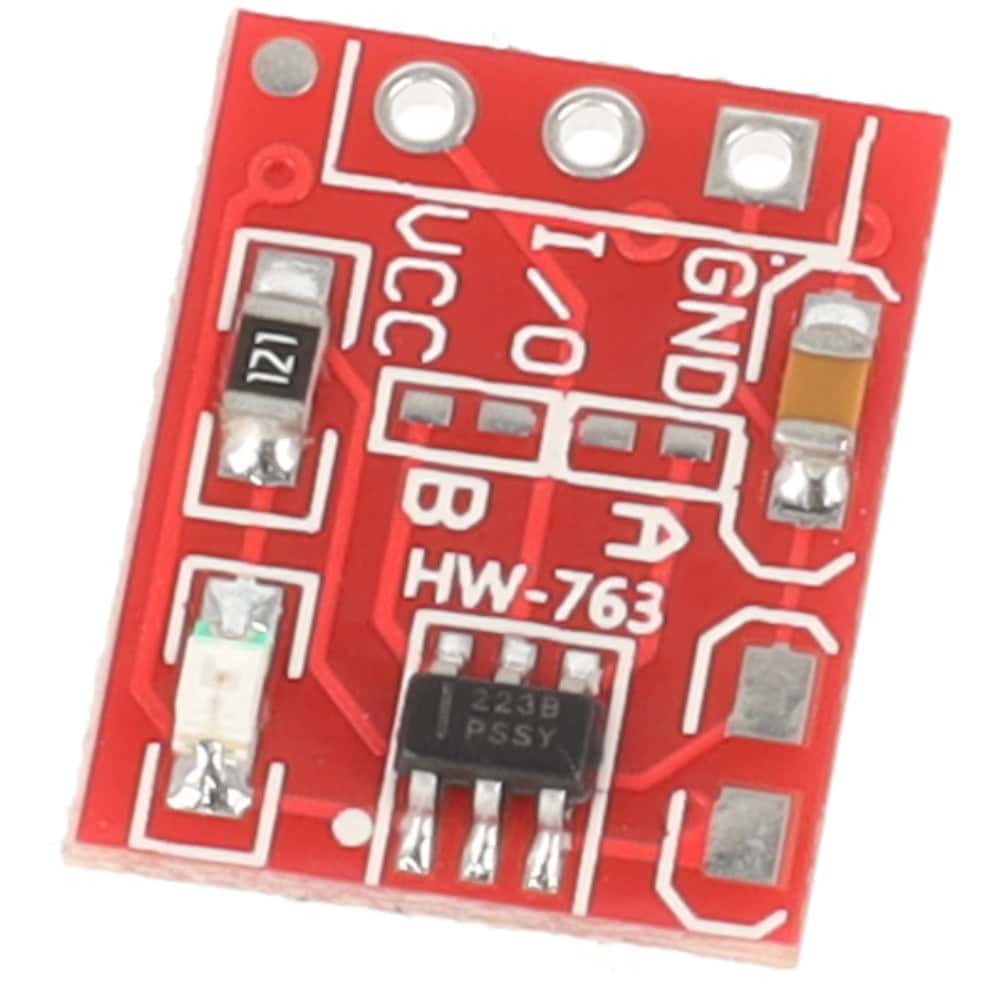

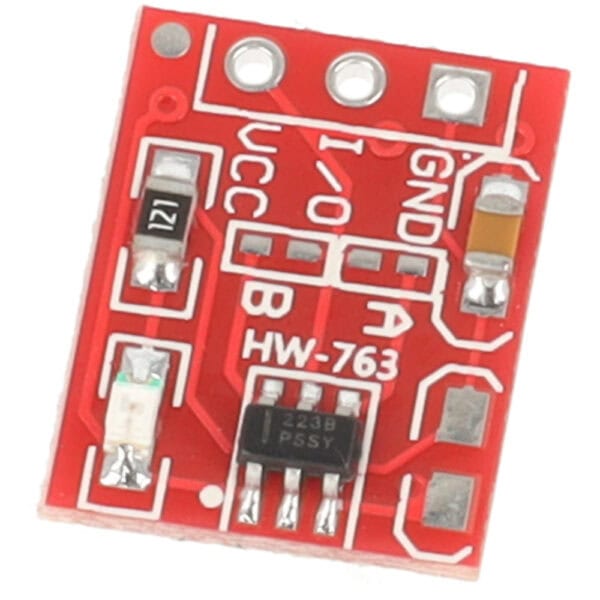

Układ zapewnia podstawową konfigurację w postaci dwóch zworek (do zalutowania).

Zworka A. Po zlutowaniu tej zworki odwraca się logika pinu wyjściowego. Po dotknięciu dostaniesz stan niski.

Zworka B. Zmiana trybu działania wyjścia I/O (OUT). Po zlutowaniu tej zworki moduł zmienia tryb pracy na tzw. TOGGLE. Polega to na tym, że każde „wciśnięcie” będzie zmieniało stan wyjściowy na przeciwny. Nie ma jednego stanu „atywnego”. Stan jest utrzymywany do ponownego przełączenia na przeciwny poprzez dotknięcie przycisku. Pozostawienie zworki otwartej oznacza, że stan „aktywny” (ustalany przez zworkę A) wystawiany jest tylko, gdy trwa dotknięcie.

Parametry Modułu Przycisku Dotykowego TTP223

• Zasilanie: 2 – 5,5 V DC
• Układ: TTP223
• Czas reakcji: 60 ms
• Dioda LED jako sygnalizacja dotyku
• Czułość czujnika zależy od wartości pojemności C1, im niższa wartość, tym większa czułość modułu
• Wymiary płytki: 14 x 11mm

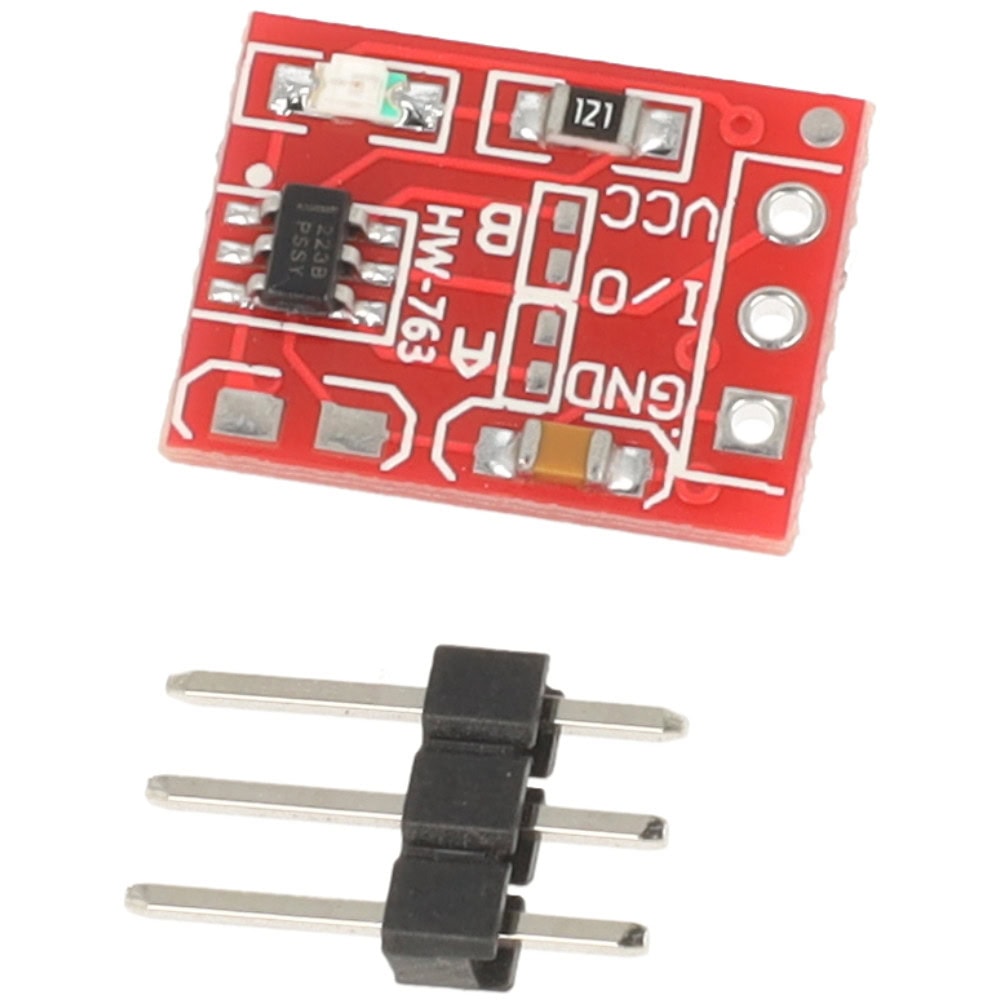

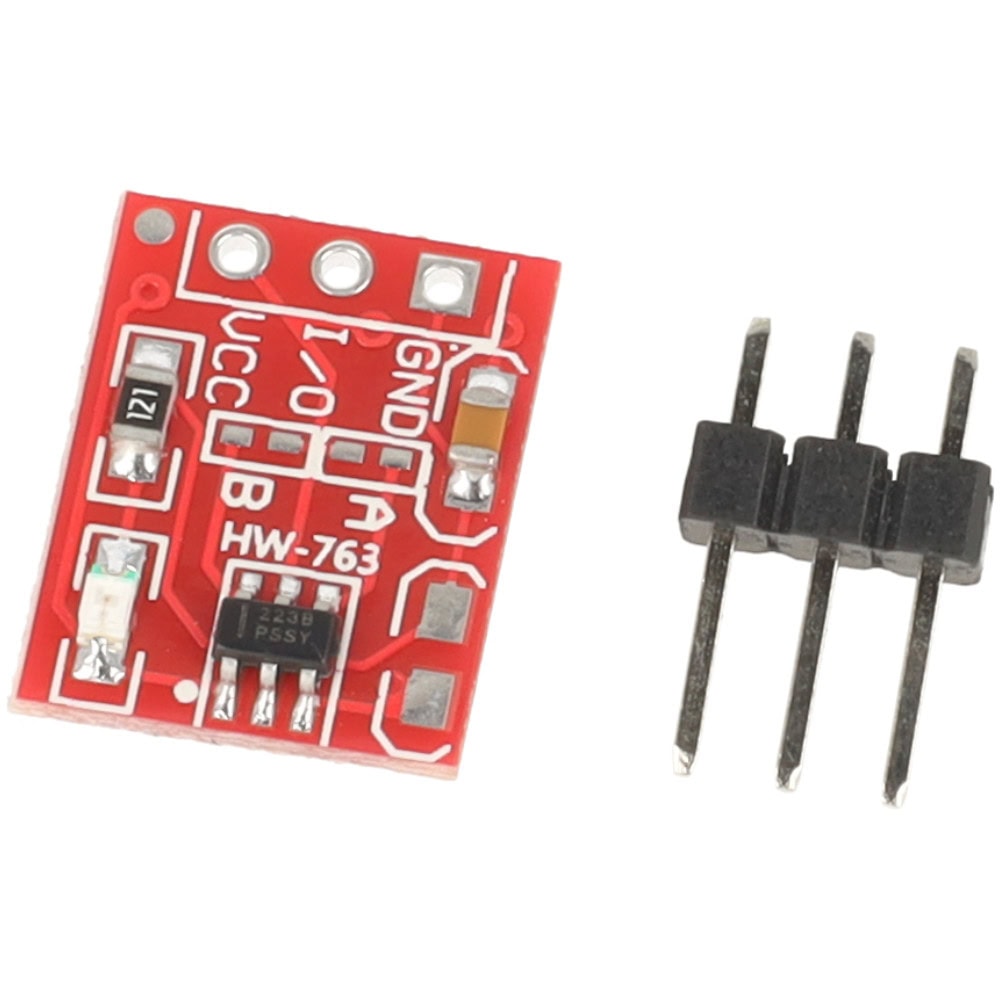

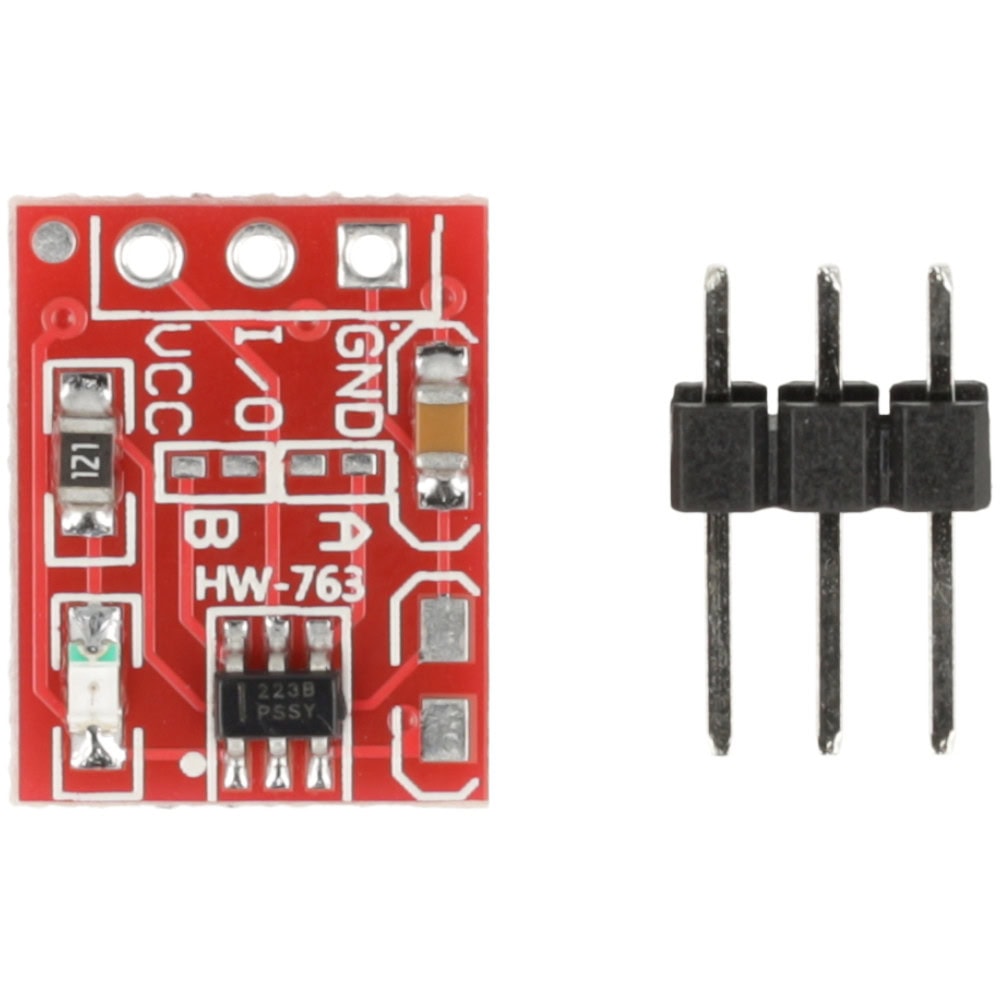

• Goldpiny w zestawie
