P-NUCLEO-IHM03 Zestaw Nucleo z kontrolerem silników

389,99  z VAT

Cena netto: 317,07

Zadaj pytanie do produktu

Zestaw P-NUCLEO-IHM03 STM32 to dedykowany zestaw do sterowania silnikami. Zaprojektowane został dla trójfazowych, niskonapięciowych i niskoprądowych silników bezszczotkowych DC lub silników PMSM. Zestaw sterownika oparty jest na sterowniku STSPIN830 i mikrokontrolerze STM32G431RB od firmy ST Microelectronics. W skład zestawu wchodzą: nakładka X-NUCLEO-IHM16M1, płytka ewaluacyjna NUCLEO-G431RB, silnik bezszczotkowy do giimbali (GBM2804H-100T) oraz zasilacz DC z adapterami do różnych kontaktów.

3 w magazynie

Zdobądź 38999 Punktów za ten produkt.

Nasze gwarancje

  • Znak "check" Zamów do 14:00. Dostawa następnego dnia.
  • Znak "check" 30 dni na zwrot
  • Znak "check" Od 300 zł wysyłka gratis
Płatność & Wysyłka
  • Karta Visa
  • MasterCard
  • Apple Pay

P-NUCLEO-IHM03 Zestaw Nucleo z kontrolerem silników

Zestaw P-NUCLEO-IHM03 STM32 to dedykowany zestaw do sterowania silnikami. Zaprojektowane został dla trójfazowych, niskonapięciowych i niskoprądowych silników bezszczotkowych DC lub silników PMSM.

Zestaw sterownika oparty jest na sterowniku STSPIN830 i mikrokontrolerze STM32G431RB od firmy ST Microelectronics.

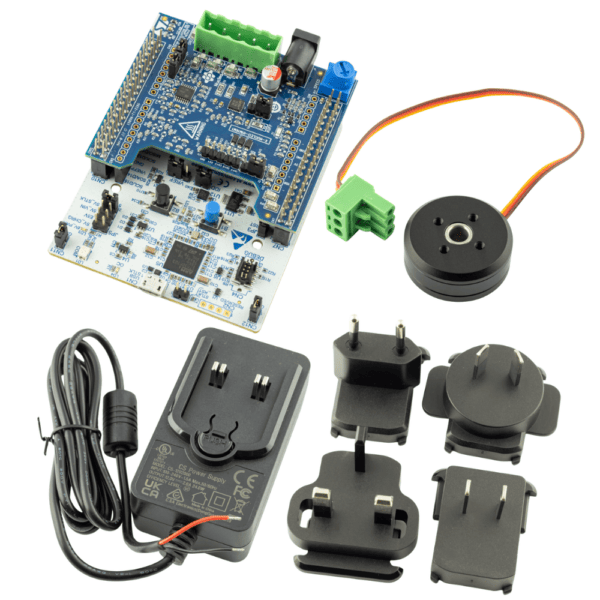

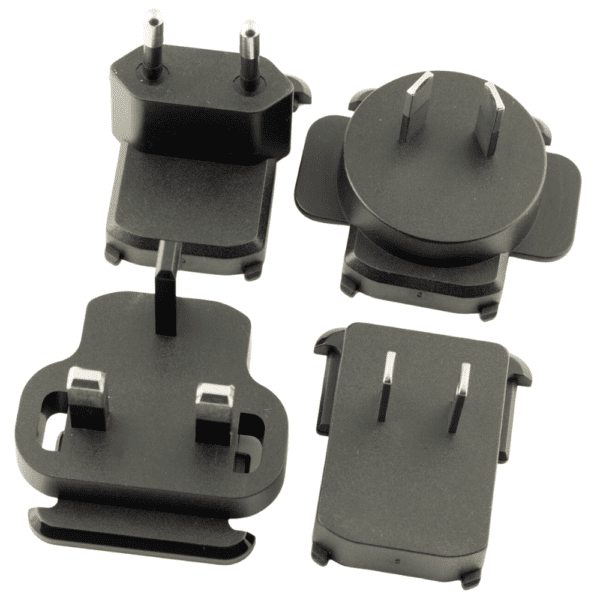

W skład zestawu wchodzą: nakładka X-NUCLEO-IHM16M1, płytka ewaluacyjna NUCLEO-G431RB, silnik bezszczotkowy do giimbali (GBM2804H-100T) oraz zasilacz DC z adapterami do różnych kontaktów.

Jest to idealny wybór dla inżynierów i hobbystów szukających zaawansowanego, ale łatwego w użyciu narzędzia do eksperymentów i prototypowania systemów sterowania silnikami.

Komponenty w zestawie P-NUCLEO-IHM03

Sterownik STSPIN830, będący kompaktowym i wszechstronnym układem gotowym do sterowania wektorowego (FOC). Integruje logikę sterowania oraz w pełni zabezpiecza stopień mocy w niewielkiej obudowie QFN.

Z kolei mikrokontroler STM32G431RB, wyposażony w rdzeń Arm® Cortex®-M4 z jednostką zmiennoprzecinkową i pracujący z częstotliwością do 170 MHz, zapewnia zaawansowane możliwości sterowania silnikami.

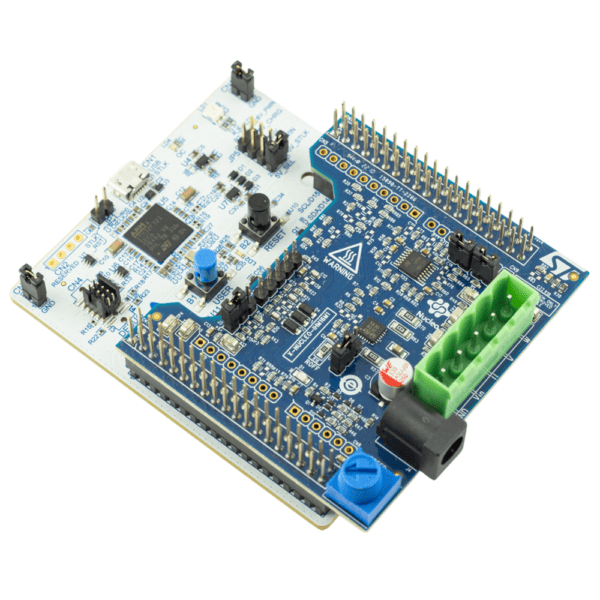

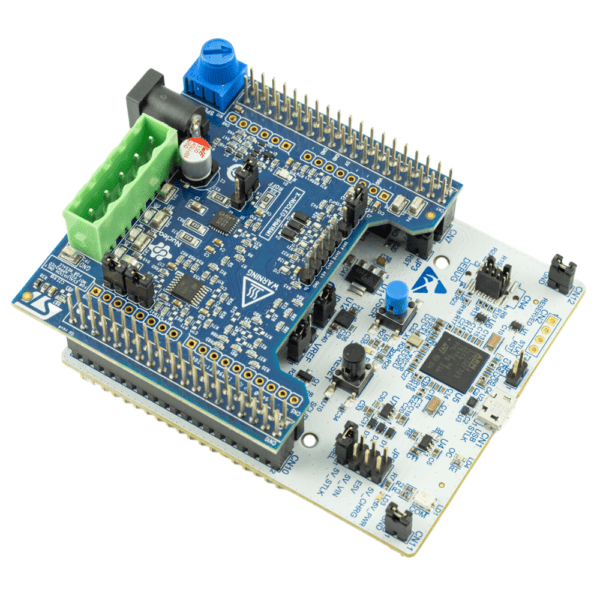

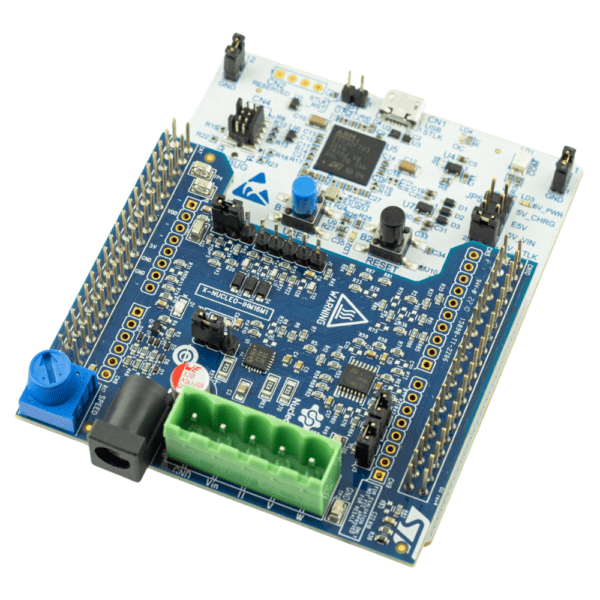

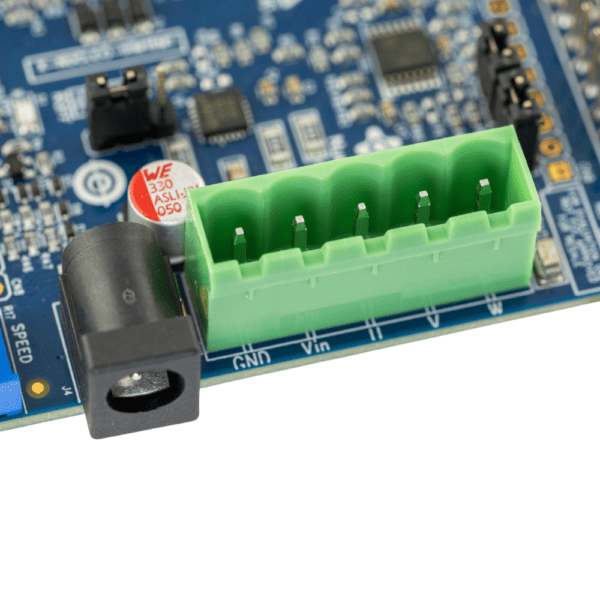

Płyta X-NUCLEO-IHM16M1 oferuje pełną konfigurację do obsługi różnych trybów sterowania. NUCLEO-G431RB z kolei umożliwia łatwe prototypowanie i eksperymentowanie z mikrokontrolerem STM32G4.

Zestaw nie wymaga oddzielnego programatora dzięki zintegrowanemu STLINK-V3E. Wystarczy podłączyć USB do komputera i cieszyć się z programowania.

Sterownik silników, układ STSPIN830

W niewielkiej obudowie QFN o wymiarach 4 x 4 mm STSPIN830 łączy w sobie logikę sterowania oraz w pełni zabezpieczoną sekcję mocy z trzema półmostkami o niskiej rezystancji w stanie załączenia (low-RDSon).

Obsługuje architektury z jednym lub trzema rezystorami pomiarowymi (shuntami) i zawiera wbudowany kontroler prądu PWM, którego parametry – napięcie referencyjne i czas wyłączenia – mogą być ustawiane przez użytkownika.

Dzięki dedykowanemu pinowi MODE, układ STSPIN830 oferuje elastyczność w wyborze sposobu sterowania:

  • za pomocą 6 wejść (po jednym dla każdego przełącznika mocy)
  • lub bardziej typowych 3 wejść PWM do bezpośredniego sterowania.

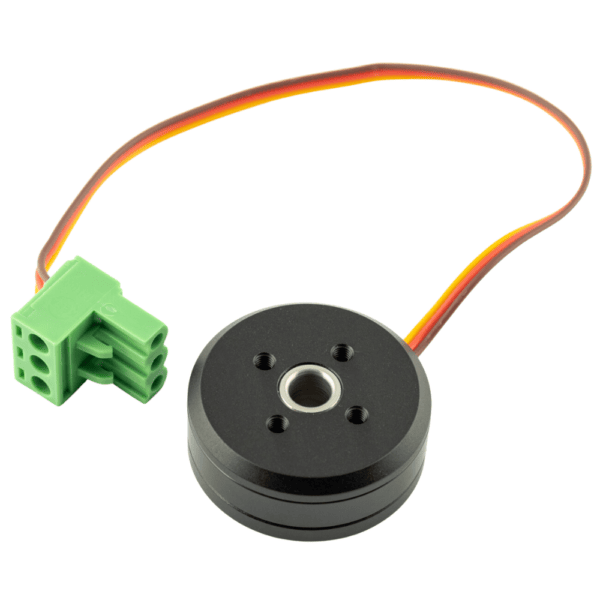

Silnik do gimbala z zestawu

Silnik trójfazowy GBM2804H-100T jest dedykowanym silnikiem do systemów gimbalowych. Charakteryzuje się maksymalnym napięciem DC wynoszącym 14,8 V oraz imponującą maksymalną prędkością obrotową 2180 obr/min.

Dzięki maksymalnemu momentowi obrotowemu 0,981 Nm i maksymalnemu prądowi DC 5 A, ten silnik oferuje wyjątkową wydajność dla wymagających aplikacji. Posiada 7 par biegunów, co umożliwia precyzyjne sterowanie i płynność ruchu.

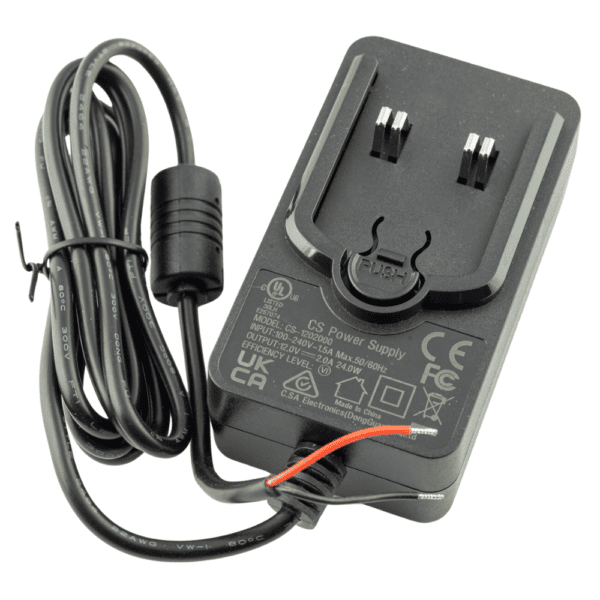

Do zasilania tego silnika idealnie nadaje się zasilacz DC, który dostarcza nominalne napięcie wyjściowe 12 VDC przy maksymalnym prądzie wyjściowym 2A. Zasilacz taki znajduje się w zestawie.

Zasilacz ten jest przystosowany do pracy w szerokim zakresie napięć wejściowych od 100 VAC do 240 VAC, co zapewnia elastyczność i łatwość użytkowania w różnych warunkach zasilania, operując w zakresie częstotliwości od 50 Hz do 60 Hz.

Specyfikacja zestawu P-NUCLEO-IHM03

X-NUCLEO-IHM16M1

  • Płytka sterownika trójfazowego dla silników BLDC/PMSM oparta na STSPIN830
  • Zakres nominalnego napięcia roboczego od 7 VDC do 45 VDC
  • Maksymalny prąd wyjściowy do 1,5 A RMS
  • Ochrony przed przeciążeniem, zwarcie i blokowanie
  • Wyłącznik termiczny i zabezpieczenie przed zbyt niskim napięciem
  • Układ wykrywania siły elektromotorycznej zwrotnej BEMF
  • Wsparcie dla pomiaru prądu silnika z 3 shuntami lub 1 shuntem
  • Czujniki oparte na efekcie Halla lub złącze wejściowe enkodera
  • Potencjometr dostępny do regulacji prędkości
  • Wyposażony w złącza ST Morpho

NUCLEO-G431RB

  • Mikrokontroler STM32G431RB 32-bitowy oparty na rdzeniu Arm® Cortex®-M4 o częstotliwości 170 MHz w obudowie LQFP64 z 128 Kb pamięci Flash i 32 Kb pamięci SRAM
  • Dwa rodzaje złącz rozszerzeń:
    • złącze Arduino™ Uno Rev3
    • złącze rozszerzeń ST Morpho (pełny dostęp do wszystkich wejść/wyjść STM32)
  • Debugger/programator STLINK-V3E z możliwością enumeracji USB jako:
    • pamięć masowa
    • wirtualny port COM
    • port debugowania
  • 1 przycisk użytkownika i 1 przycisk resetowania

Silnik trójfazowy:

  • Silnik gimbalowy: GBM2804H-100T
  • Maksymalne napięcie DC: 14,8 V
  • Maksymalna prędkość obrotowa: 2180 obr/min
  • Maksymalny moment obrotowy: 0,981 Nm
  • Maksymalny prąd DC: 5 A
  • Liczba par biegunów: 7

Zasilacz DC:

  • Nominalne napięcie wyjściowe: 12 VDC
  • Maksymalny prąd wyjściowy: 2 A
  • Zakres napięcia wejściowego: od 100 VAC do 240 VAC
  • Zakres częstotliwości: od 50 Hz do 60 Hz
