Moduł przekaźników 4 kanały 12V
Moduł przekaźników 4 kanały 12V
12,59 zł z VAT
Cena netto: 10,24 zł
47 w magazynie
Zdobądź 1259 Punktów za ten produkt.4-kanałowy moduł z przekaźnikami elektromagnetycznymi. Zasilanie modułu i przekaźników 12 V. Maksymalne obciążenie 10 A. Złącza ARK dla styków roboczych. Współpracuje z AVR, ARM, Arduino, STM32. Optoizolacja sygnału sterującego od zasilania cewki przekaźnika.
Korzyści
Płatność & Wysyłka
Moduł przekaźników 4 kanały 12V

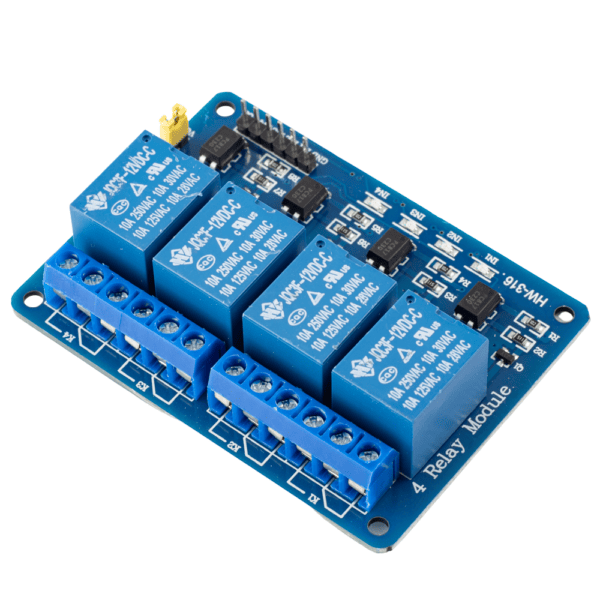

4-kanałowy moduł z przekaźnikami elektromagnetycznymi 12V 10A.
Niezawodny modułu przekaźników do sterowania urządzeniami zasilanymi prądem przemiennym 230V. Zaprojektowany do zastosowania z układami AVR, ARM, Arduino, STM32. To wszechstronne narzędziem dla elektroników.
Moduł przekaźników 12V 10A oferuje nie tylko możliwość sterowania urządzeniami zasilanymi prądem przemiennym, ale także zapewnia galwaniczną izolację między sterowanym układem, a mikrokontrolerem. Dzięki temu, Twoje układy będą bezpieczne i odseparowane od zakłóceń.
DOSKONAŁY DO STEROWANIA W SMART HOME I PROTOTYPOWANIA UKŁADÓW
Ten moduł przekaźników świetnie nadaje się do zastosowania w Smart Home (Inteligentnym Domu) opartym na platformach takich jak Raspberry Pi i Arduino. Możesz go wykorzystać do sterowania różnymi urządzeniami elektrycznymi np. oświetlenie, wentylatory, zasilacze czy nawet bramy garażowe
Łatwy w użyciu i kompatybilny z wieloma popularnymi mikrokontrolerami. Dzięki temu możesz go z powodzeniem wykorzystać w prototypowaniu różnych układów i projektów elektronicznych.

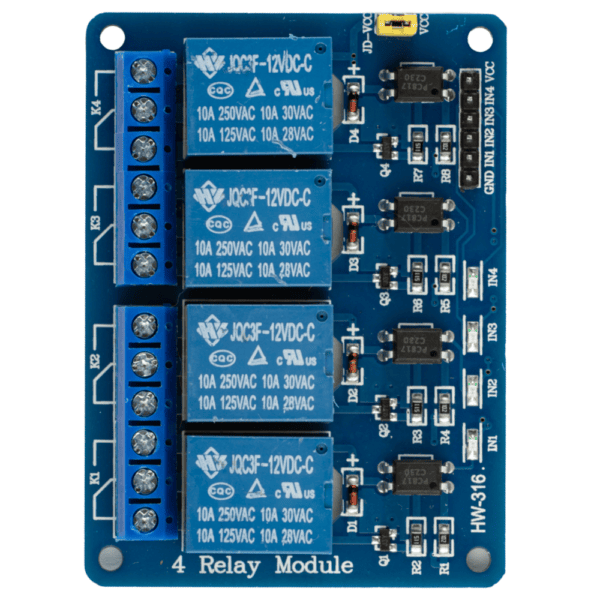

Kanały i ich podłączenie
Oferowany moduł posiada 4 kanały. Każdy kanał składa się z oddzielnego przekaźnika wyposażonego w dodatkową optoizolację.
Do połączenia ze układem sterującym służą złącze męskie typu goldpin numerowane od IN1 do IN4. Są to złącza o standardowym rozstawie 2,54 mm, do których można podłączyć się popularnymi przewodami do płytek stykowych.
Obwody styków roboczych przekaźników zostały wyprowadzone na złącza śrubowe typu ARK 5,0 mm. Złącza te są zaciskane śrubami tworząc pewne połączenie.
Moduł do pracy wymaga jedynie napięcia zasilania cewek przekaźników (12V dla modułu z tej oferty) oraz sygnału sterującego. Przekaźnik aktywowany jest stanem niskim (LOW) podanym na piny sterujące.
SPECYFIKACJA MODUŁU PRZEKAŹNIKów 4 KANAŁY 12V
- Napięcie zasilania: 12 V
- Ilość kanałów: 4
- Stan aktywny: niski (LOW)
- Pobór prądu każdego z wejść: ok. 60 mA
- Przekaźnik TONGLING JQC-3FF-S-H lub kompatybilny
- Napięcie cewki: 12 V
- Maksymalne napięcie styków: 250 VAC, 30 VDC
- Maksymalny prąd: 10 A

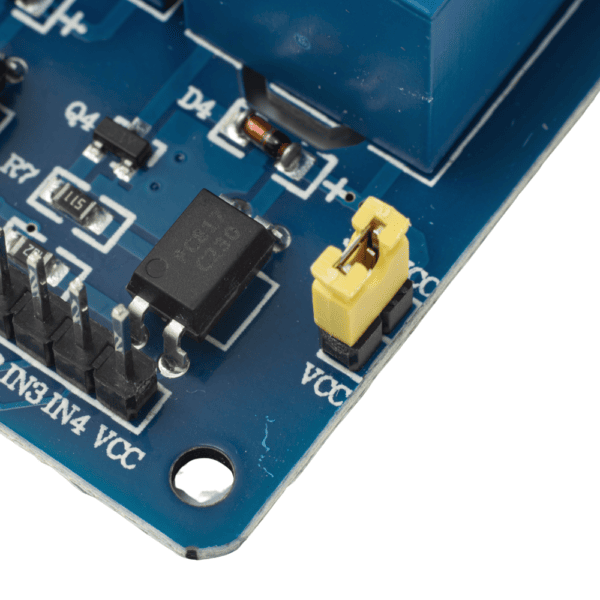

- Izolacja optoelektroniczna sygnału sterującego
- 4 diody LED sygnalizujące stan przekaźników
- Średnica otworów montażowych: 3 mm
- Zasilanie optoizolatorów: 5 V
- Model przekaźnika może różnić się w zależności od dostawy.
- Wymiary: 75 x 55 x 18,5 mm (L x W x H)
- Waga: 53,5 g
Model przekaźników może się różnić od tego na zdjęciu w zależności od dostawy. Parametry natomiast są identyczne.
