Moduł przekaźników 16 kanałów 5V
Moduł przekaźników 16 kanałów 5V

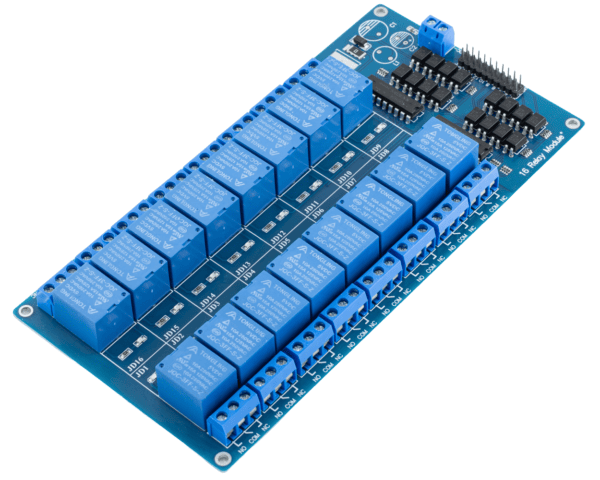

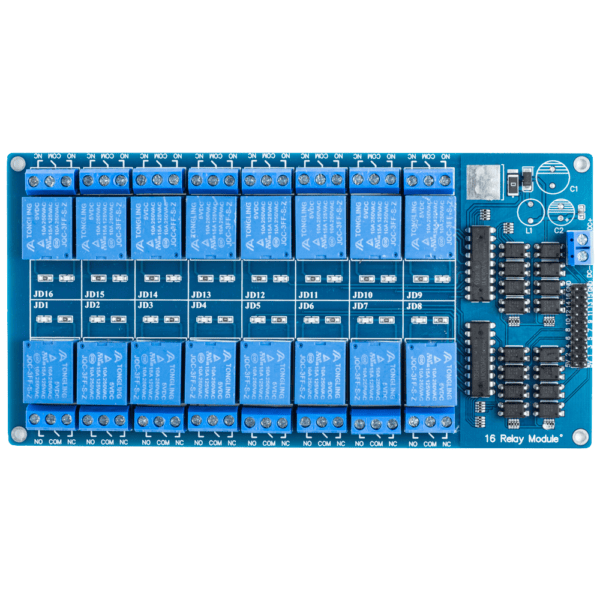

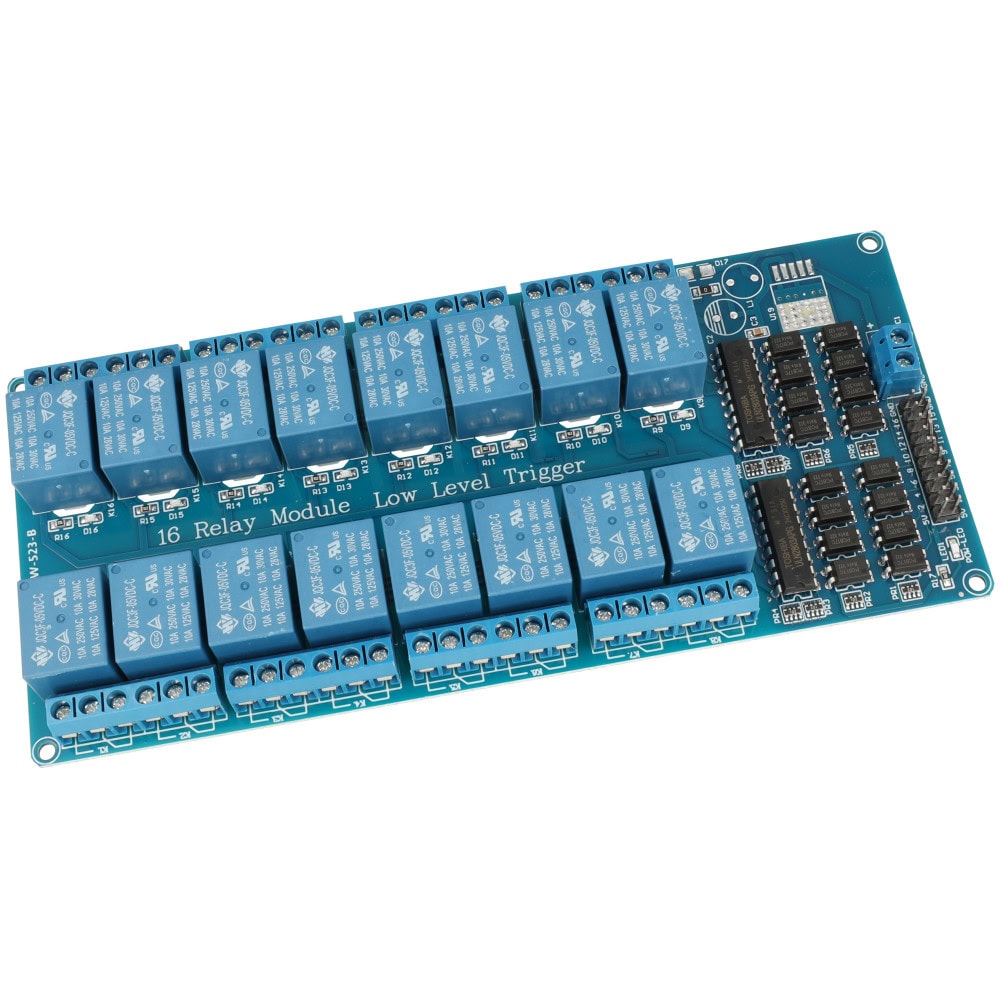

Moduł przekaźników 16 kanałów 5 V z przekaźnikami elektromagnetycznymi 10 A służy do sterowania wieloma obwodami z poziomu mikrokontrolera. Współpracuje m.in. z Arduino, ESP32, STM32, AVR, ARM oraz Raspberry Pi. Każdy kanał ma osobny przekaźnik, optoizolację i diodę LED sygnalizującą stan pracy. Moduł sprawdzi się w projektach Smart Home, automatyce i prototypowaniu, umożliwiając sterowanie urządzeniami do 230 V AC lub 30 V DC. Przekaźniki aktywowane są stanem niskim LOW.
61,89 zł z VAT
Cena netto: 50,32 zł
9 w magazynie
Zdobądź 6189 Punktów za ten produkt.Korzyści
Dobierz dodatki
Płatność & Wysyłka
Moduł przekaźników 16 kanałów 5V

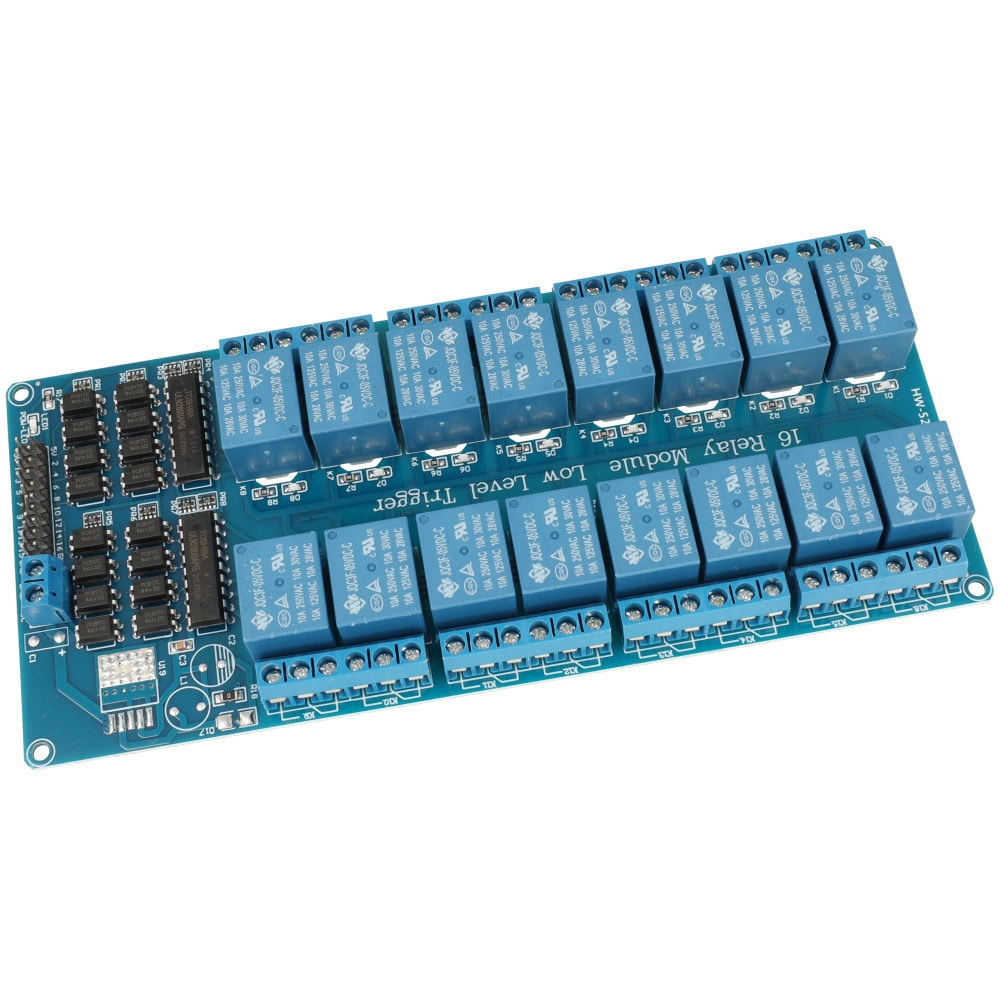

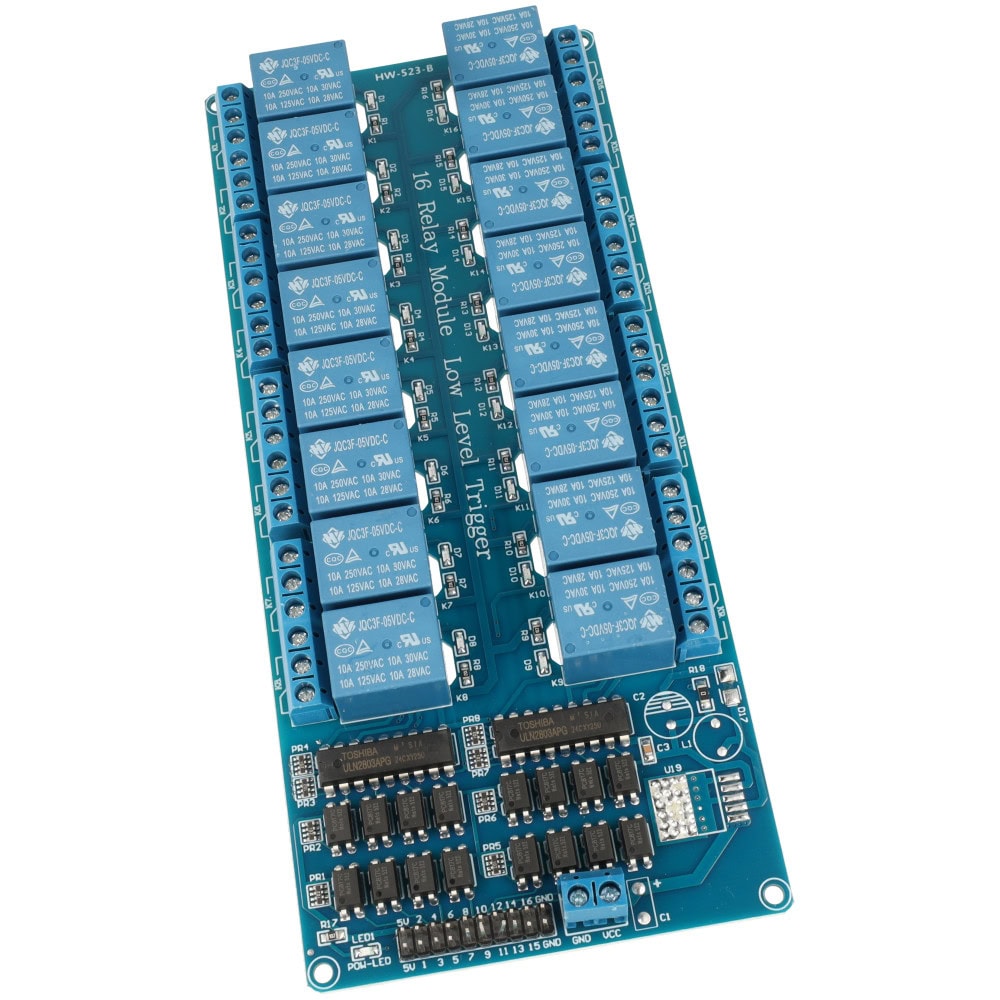

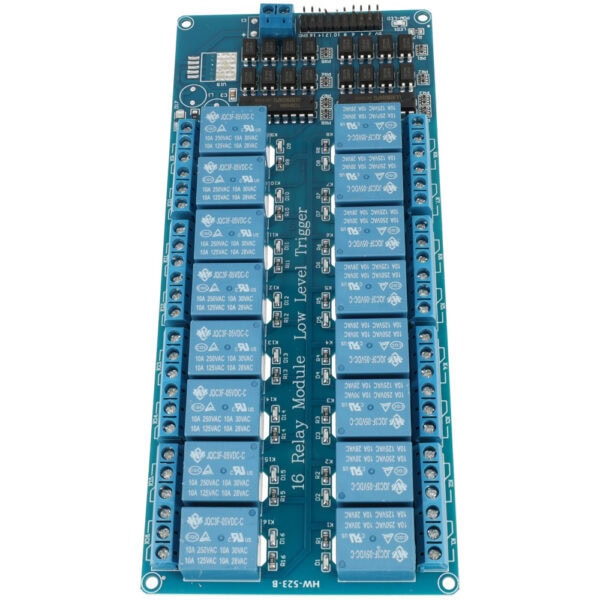

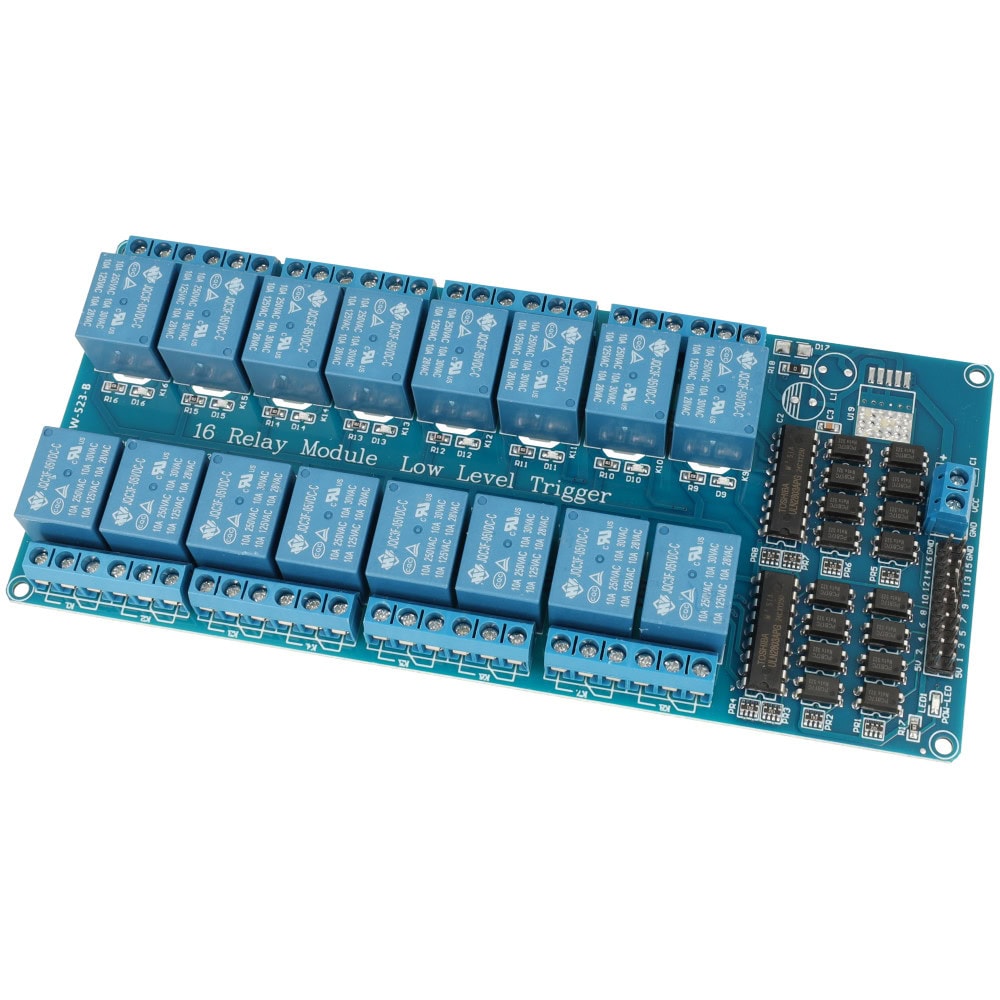

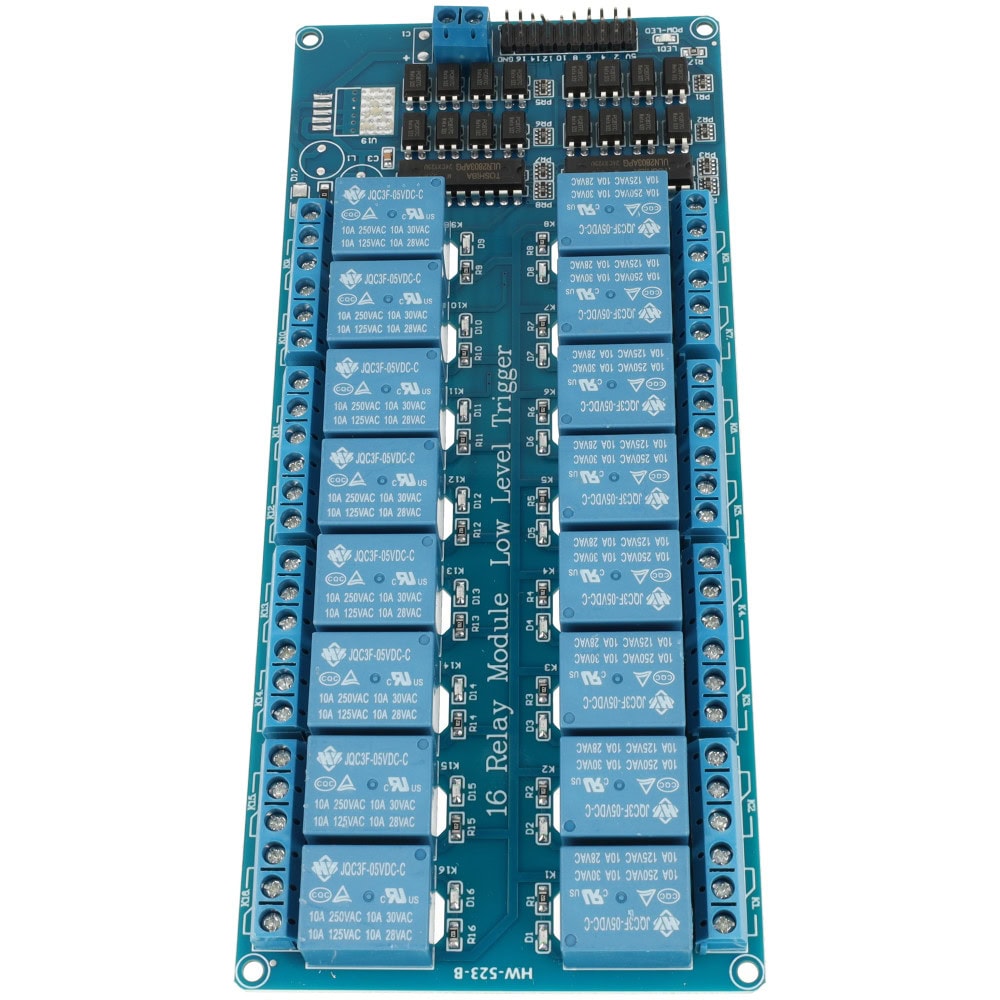

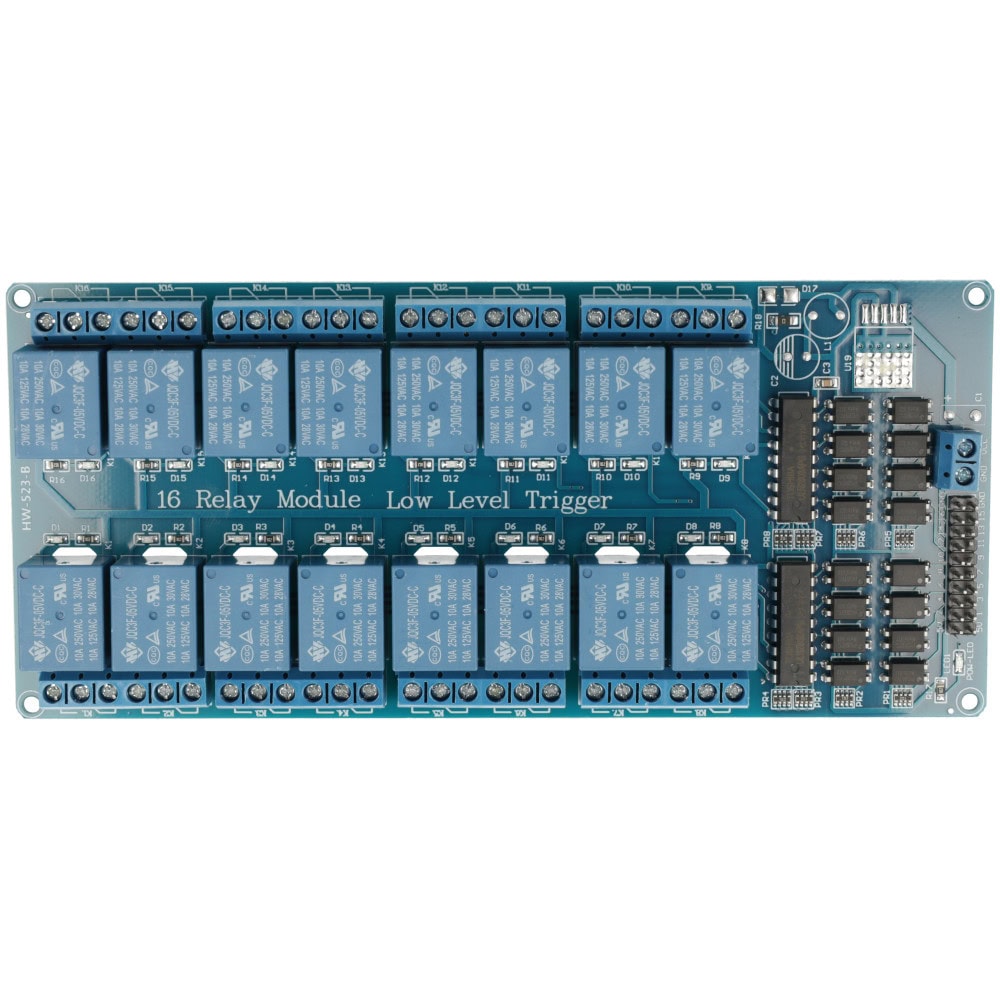

Moduł przekaźników 16 kanałów 5 V to gotowa płytka z przekaźnikami elektromagnetycznymi 10 A, przeznaczona do sterowania wieloma obwodami z poziomu mikrokontrolera. Moduł współpracuje z popularnymi platformami, takimi jak Arduino, ESP32, STM32, AVR, ARM oraz Raspberry Pi po odpowiednim podłączeniu sygnałów sterujących.
Każdy z 16 kanałów posiada osobny przekaźnik oraz optoizolację, która separuje część sterującą od obwodu wykonawczego. Dzięki temu moduł dobrze sprawdza się w projektach Smart Home, automatyce, prototypowaniu oraz sterowaniu urządzeniami zasilanymi napięciem 230 V AC lub 30 V DC.
Przekaźniki aktywowane są stanem niskim LOW, a stan każdego kanału sygnalizuje osobna dioda LED.
Główne cechy produktu
16 niezależnych kanałów sterujących
Moduł umożliwia obsługę aż 16 osobnych obwodów, dzięki czemu nadaje się do bardziej rozbudowanych projektów automatyki, inteligentnego domu oraz systemów sterowania wieloma urządzeniami.
Zasilanie modułu napięciem 5 V
Cewki przekaźników oraz układ optoizolacji zasilane są napięciem 5 V, co ułatwia integrację z wieloma popularnymi modułami elektronicznymi i płytkami rozwojowymi.
Przekaźniki 10 A do obciążeń AC i DC
Zastosowane przekaźniki umożliwiają przełączanie obciążeń do 10 A, przy maksymalnym napięciu styków 250 V AC lub 30 V DC. Pozwala to sterować oświetleniem, wentylatorami, pompami, elektrozaworami i innymi urządzeniami wykonawczymi.
Optoizolacja każdego kanału
Izolacja optoelektroniczna oddziela sygnał sterujący mikrokontrolera od części wykonawczej przekaźnika. Zwiększa to bezpieczeństwo pracy układu i zmniejsza ryzyko uszkodzenia portów I/O.
Sterowanie stanem niskim LOW
Przekaźnik załącza się po podaniu stanu niskiego na odpowiedni pin wejściowy. To popularny sposób sterowania w modułach przekaźnikowych stosowanych z mikrokontrolerami.
Diody LED sygnalizujące pracę kanałów
Każdy z 16 przekaźników posiada własną diodę LED, która informuje o aktualnym stanie kanału. Ułatwia to testowanie, diagnostykę i uruchamianie układu.

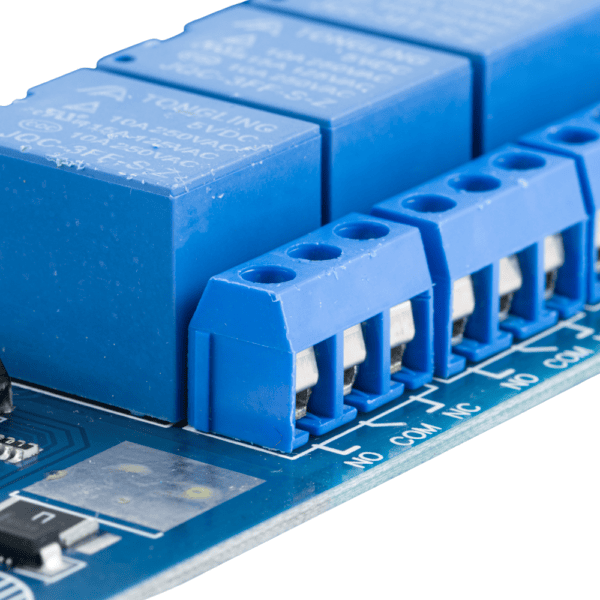

Wygodne złącza sterujące i śrubowe
Wejścia sterujące wyprowadzono na złącza goldpin 2,54 mm, kompatybilne z przewodami do płytek stykowych. Obwody robocze przekaźników dostępne są na złączach śrubowych ARK 5,0 mm, zapewniających stabilne połączenie przewodów.
Specyfikacja techniczna
- ⚡ Napięcie zasilania modułu: 5 V
- 🔢 Liczba kanałów: 16
- 🔽 Stan aktywny: niski, LOW
- 🔌 Pobór prądu każdego wejścia: ok. 60 mA

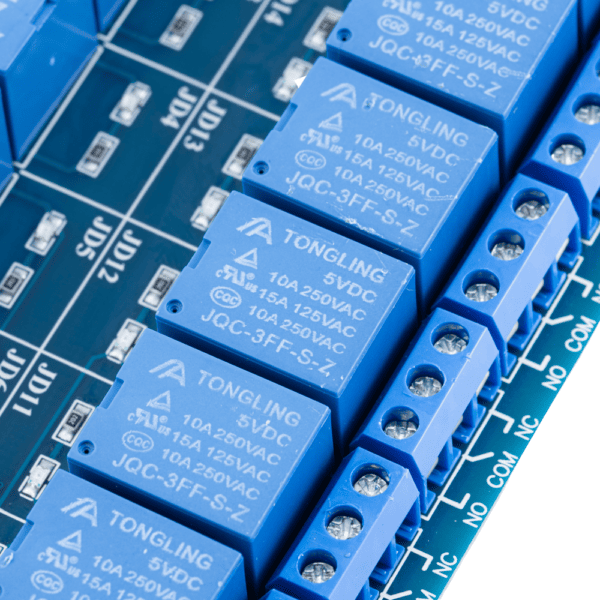

- 🧩 Typ przekaźnika: TONGLING JQC-3FF-S-H lub kompatybilny
- ⚙️ Napięcie cewki przekaźnika: 5 V
- 🔋 Maksymalne napięcie styków DC: 30 V DC
- 🏠 Maksymalne napięcie styków AC: 250 V AC
- 💪 Maksymalny prąd styków: 10 A
- 🛡️ Izolacja sygnału sterującego: optoelektroniczna
- 💡 Sygnalizacja pracy: 16 diod LED dla stanu przekaźników
- 📍 Złącza sterujące: goldpin męskie, raster 2,54 mm
- 🪛 Złącza styków roboczych: śrubowe ARK, raster 5,0 mm
- 🔋 Zasilanie optoizolatorów: 5 V
- 🕳️ Średnica otworów montażowych: 3 mm
- 📐 Wymiary płytki: 180 × 80 × 21 mm
- ⚖️ Waga: 225 g
Przydatne linki:
| Liczba kanałów | 16 |
|---|---|
| Napięcie zasilania MIN | 5 V |
| Napięcie zasilania MAX | 5 V |
| Typ przekaźnika | Elektromagnetyczny |
| Rodzaj sterowania | LOW |
| Maksymalny prąd przekaźnika | 10 A |
| Izolacja galwaniczna | Tak |
