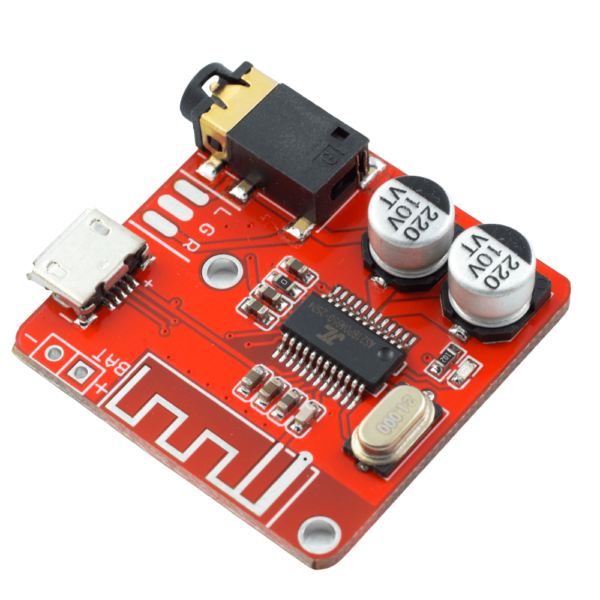

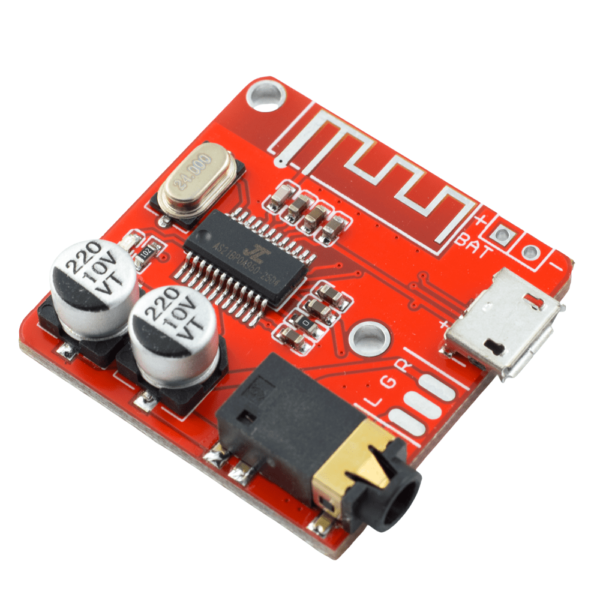

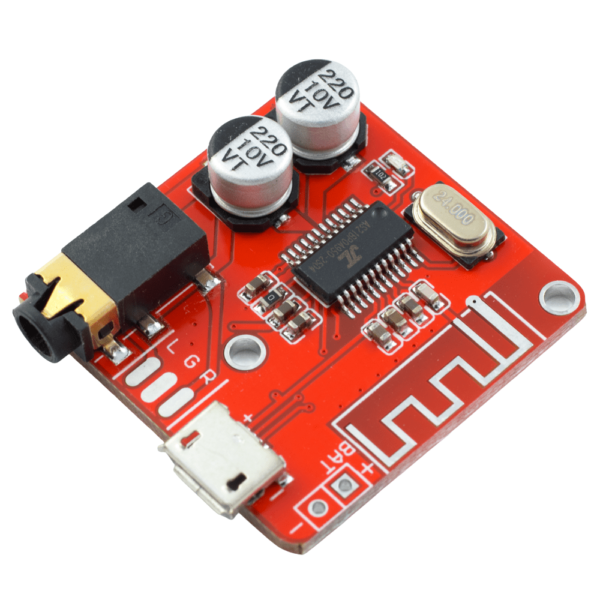

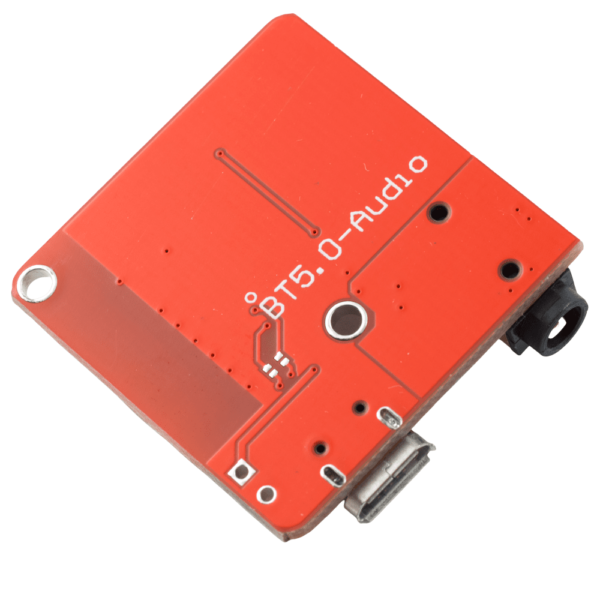

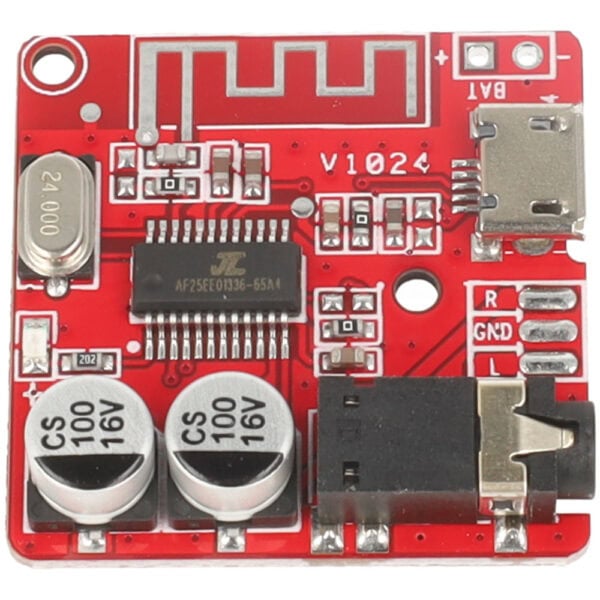

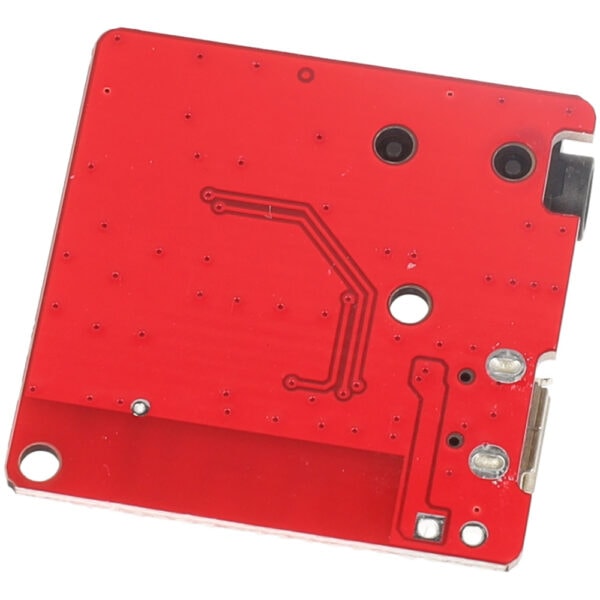

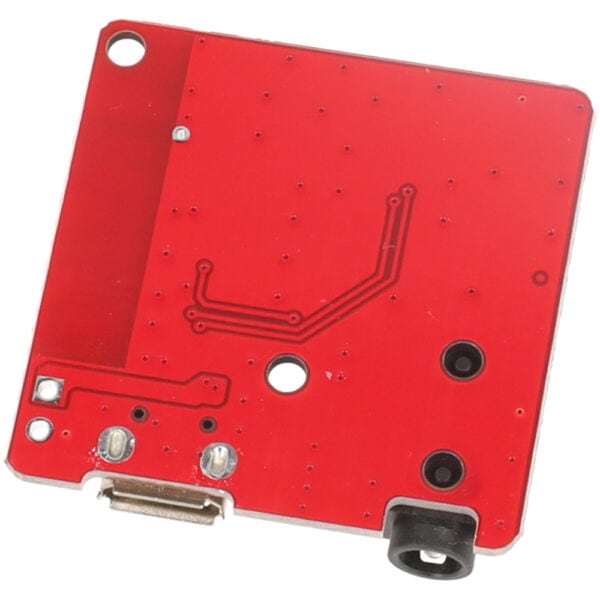

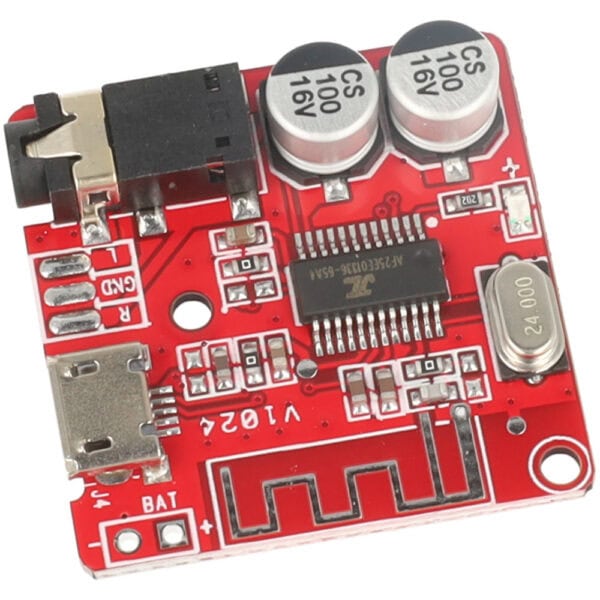

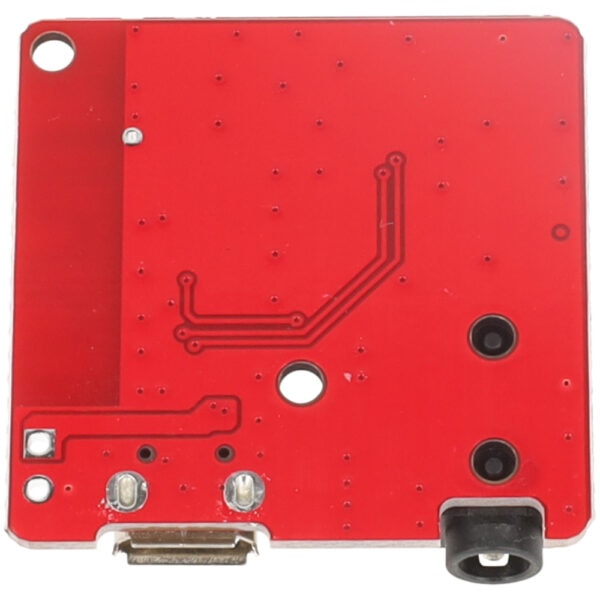

Moduł Audio Bluetooth 5.0 z gniazdem Jack

Moduł, dzięki któremu puścisz dźwięk przez Bluetooth na dowolnych głośnikach przewodowych. Zbuduj swój własny głośnik Bluetooth!

Obsługuje najnowszy standard Bluetooth 5.0.

Bardzo dobra jakość dźwięku przy niskim poborze prądu.

Jak podłączyć się np. telefonem do tego modułu z głośnikami?

1. Podłącz do gniazda Jack 3,5mm na module wzmacniacz AUX lub słuchawki.
   • Alternatywnie możesz przylutować odpowiednie przewody obok złącza Jack 3,5mm. Pady lutownicze są odpowiednio oznaczone.
2. Podłącz zasilanie na 1 z 2 sposobów poprzez
   • Złącze micro USB 5V. Może być ładowarka do telefonu.
   • Zewnętrzny zasilacz lub baterię / akumulator o napięciu w zakresie 3,7 – 5 V
3. Wyszukaj na telefonie urządzenie Bluetooth o nazwie XY-BT lub XFW-BT LUB „BT5. 0-Audio” i podłącz się do niego. Migająca niebieska dioda oznacza gotowość do parowania. Światło ciągłe przez oznacza udane połączenie z telefonem.
4. Słuchaj swojej ulubionej muzyki przez Bluetooth!

Parametry modułu Audio Bluetooth 5.0:

• Bluetooth 5.0
• Złącze mini Jack 3,5 mm
• Zasilanie bateryjne: 3,7 – 5V
• Zasilanie micro USB: 5V
• SNR: 90 dB
• THD+N: -70 dB
• Crosstalk: -86 dB
• DNR: 91 dB
• Wspierane profile Bluetooth: A2DP/AVCTP/AVDTP/AVRCP/HFP
• Sygnał audio kierowany jest na oba wyjścia, pady lutownicze i gniazdo Jack
• Zasięg około 5 metrów
• Wymiary: 30 x 30 x 7 mm

Pobór prądu:

• Niesparowany: 32 mA (większe zużycie na rozgłaszanie Bluetooth)
• Sparowany: 15 mA
• Sparowany z podłączonymi słuchawkami (bez dodatkowego wzmacniacza): 28 mA przy maksymalnej głośności
