MAX98357 moduł wzmacniacza audio klasy D 3W

14,97  z VAT

Cena netto: 12,17

Zadaj pytanie do produktu

Moduł z układem wzmacniacza audio klasy D MAX98357. Wzmacniacz mono o mocy 3W. Interfejs I2S. Współpracuje z głośnikami o impedancji w zakresie od 4 do 8 Ω. Wysoka jakość dźwięku. Kompatybilny z Arduino, STM32, ESP32, Raspberry Pi.

2 w magazynie

Zdobądź 1497 Punktów za ten produkt.

Nasze gwarancje

  • Znak "check" Zamów do 14:00. Dostawa następnego dnia.
  • Znak "check" 30 dni na zwrot
  • Znak "check" Od 300 zł wysyłka gratis
Płatność & Wysyłka
  • Karta Visa
  • MasterCard
  • Apple Pay

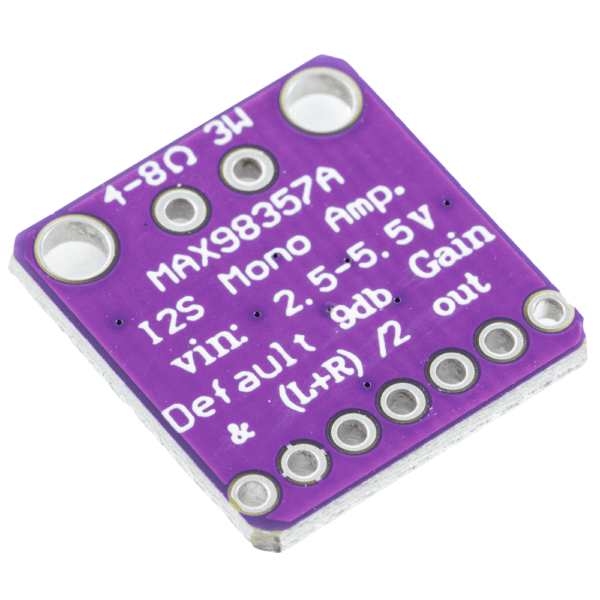

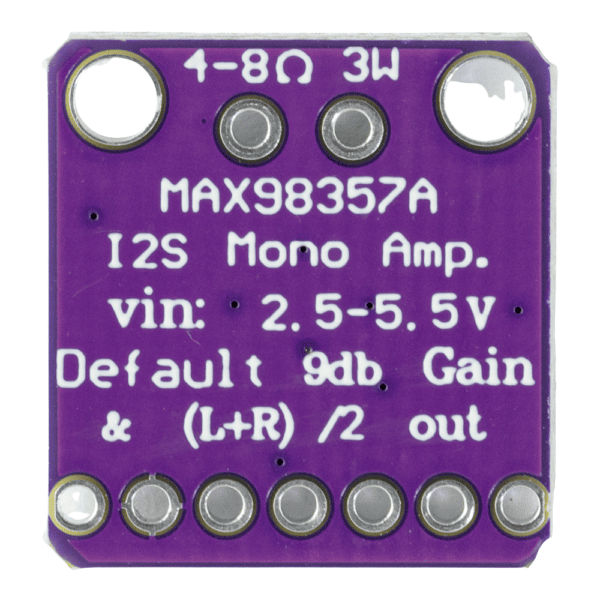

MAX98357 moduł wzmacniacza audio klasy D 3W

Moduł z układem wzmacniacza audio klasy D MAX98357. Wzmacniacz mono o mocy 3W. Jest to wzmacniacz cyfrowy wyposażony w interfejs I2S. Moduł wzmacniacza audio oferuje niedrogie i bardzo dobre rozwiązanie do poprawy jakości dźwięku w Twoich projektach. Dzięki niemu możesz cieszyć się wysoką jakością dźwięku z Arduino, STM32, ESP32 itp..

Układ MAX98357 to również DAC, czyli przetwornik cyfrowo-analogowy. Jest on kompatybilny z różnymi urządzeniami audio i wideo, takimi jak słuchawki, głośniki, profesjonalny sprzęt audio, wzmacniacze. Wzmacniacz o mocy 3W może współpracować z głośnikami o impedancji w zakresie od 4 do 8 Ω.

Dzięki swojemu cyfrowemu wejściu o wysokiej odporności na szumy zapewnia doskonałą jakość dźwięku. Posiada również znakomite tłumienie zakłóceń elektromagnetycznych, co pozwala na długotrwałe podłączenie głośników bez konieczności stosowania zewnętrznych filtrów.

Wzmacniacz MAX98357 idealnie nadaje się do zastosowania w mikrokontrolerach lub mikrokonputerach jak Raspberry Pi, które posiadają wyjście audio I2S. Z jego pomocą zbudujesz mały odtwarzacz audio. Niezależnie od tego, czy tworzysz projekt muzyczny, system audio, system powiadomień głosowych czy inne aplikacje audiowizualne, ten DAC będzie idealnym wyborem.

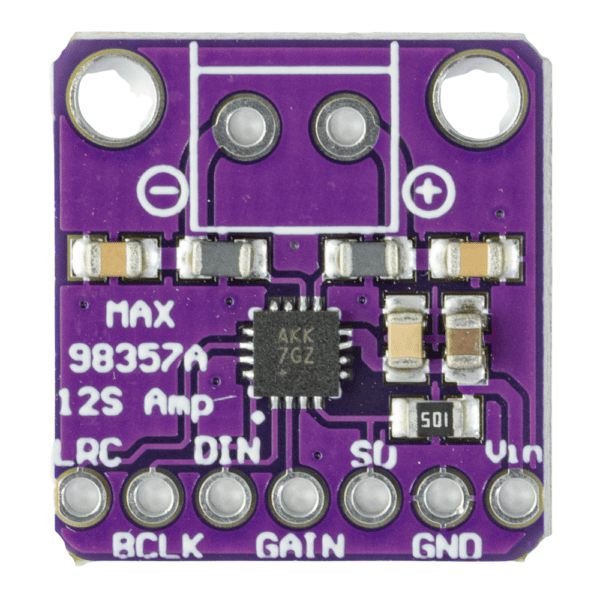

Opis wyprowadzeń modułu z MAX98357

  • LRC – Frame Clock. Informacja dla wzmacniacza sygnale lewy/prawy
  • BCLK – Bit Clock. Sygnał informujacy wzmacniacz o momencie odczytu danych
  • DIN – Data In. Wejście danych cyfrowych
  • GAIN – Regulacja wzmocnienia (3-15 dB, domyślnie 9 dB)
  • SD – Shutdown. Stan niski wprowadza wzmacniacz w tryb oszczędzania energii
  • GND – masa modułu
  • VIN – zasilanie modułu (2,5 do 5,5 V)

Specyfikacja ModułU wzmacniacza MAX98357

  • Układ: MAX98357A
  • Rodzaj układu: Wzmacniacz cyfrowy klasy D
  • Moc wzmacniacza: do 3W
  • Impedancja głośnika: od 4 do 8 Ω
  • Rodzaj wzmaczniacza: Mono
  • Regulowane wzmocnienie: od 3, 6, 9, 12, 15 dB
  • Interfejs komunikacyjny: I2S
  • Wsparcie kodowania PCM
  • Częstotliwość próbkowania: od 8 kHz do 96 kHz
  • Współczynnik zawartości harmonicznych (THD):
    • 0.02% (f = 1kHz, POUT = 1W, TA = +25NC, ZSPK = 4I + 33FH, TQFN)
    • 0.013% (f = 1kHz, POUT = 0.5W, TA = +25NC, ZSPK = 8I + 68FH)
  • Zakres dynamiczny: 105 DB (VRMS = 2,54 V, dane 24- lub 32-bitowe)
  • Szum wyjściowy: 25 FVRMS (24- lub 32-bitowe dane)
  • Sprawność: 92%
  • Dokładność wzmocnienia DAC: 1%
  • Pasmo przenoszenia: ± 0,2 dB
  • Częstotliwość przełączania klasy D: 330 kHz
  • Spread Spectrum Bandwidth: ± 12,5 kHz
  • Zasilanie modułu: od 2,7 do 5,5 V
  • Wymiary modułu: 19 x 18 x 2.5 mm
  • Waga: 2 g

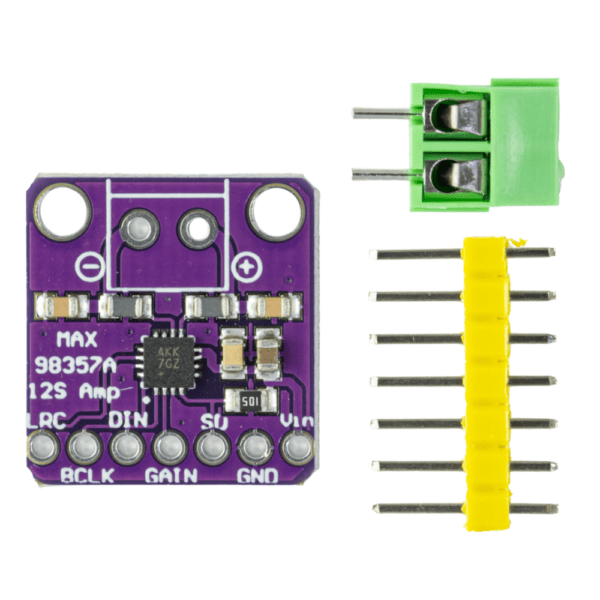

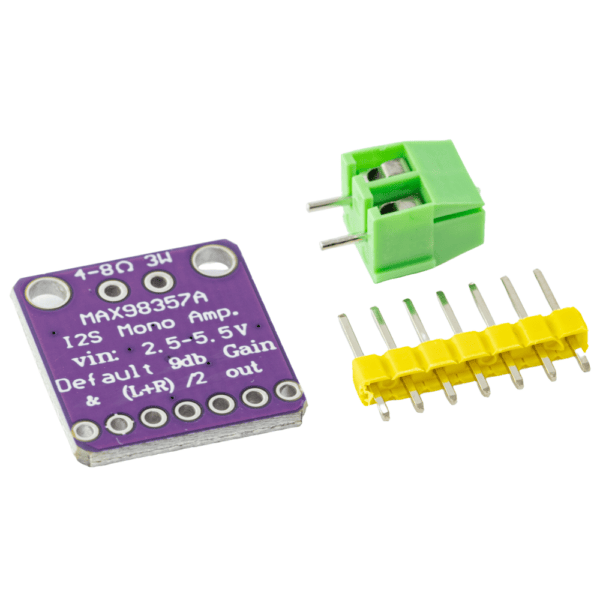

  • W zestawie: Moduł, listwa goldpin, złącze śrubowe ARK
