MAX6675 z Termoparą 800°C

18,97

Zestaw z modułem z układem MAX6675 i sondą termopary typu K. MAX6675 to dedykowany przetwornik A/D do termopar typu K. W zestawie sonda termopary do 800°C z gwintem M6.

36 w magazynie

Zdobądź 1897 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: MAX6675_SET Kategorie: ,

MAX6675 z Termoparą 800°C

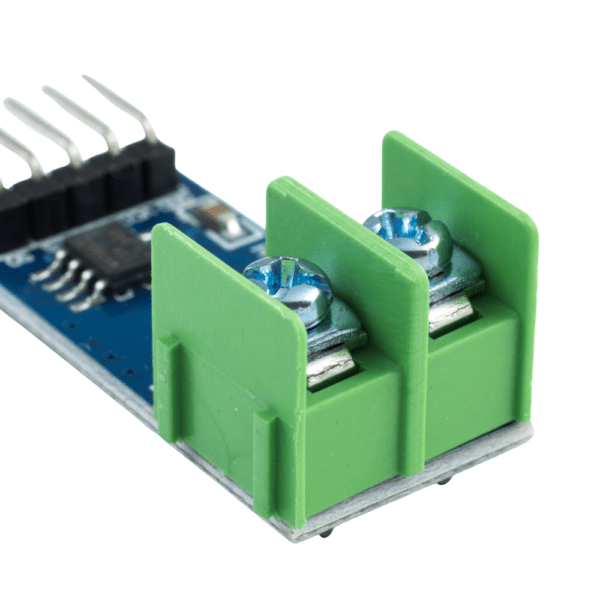

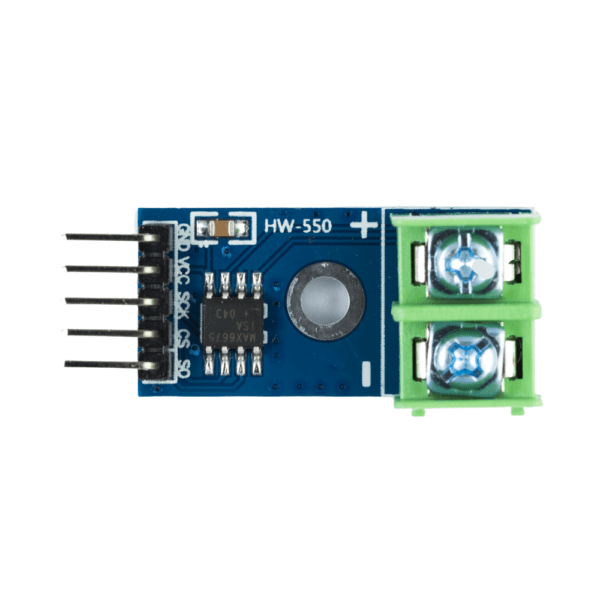

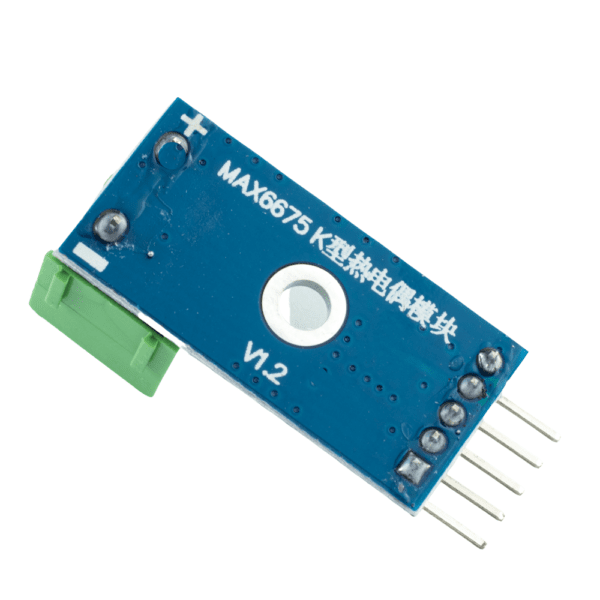

Zestaw z modułem z układem MAX6675 i sondą termopary typu K.

Termopary z natury dają sygnał analogowy, napięciowy. Aby podłączyć taki czujnik do mikrokontrolera, wymagany jest dedykowany układ, który nam tę wartość przetworzy na postać cyfrową. Napięcie na wyjściu termopary jest bardzo niskie (rzędu mV). Zmiana temperatury to rząd μV. Przetworniki ADC wbudowane w mikrokontrolery nie mają aż takiej dokładności, aby precyzyjnie poradzić sobie z termoparą. Dlatego potrzebujemy dedykowanego, precyzyjnego układu, który umożliwi nam pomiar z użyciem termopary.

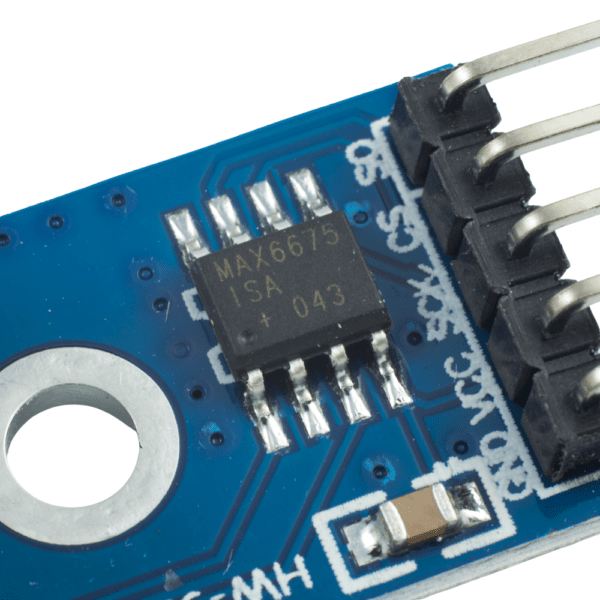

MAX6675 jest scalonym układem konwertera analogowo-cyfrowego o zakresie od 0°C do 1024°C. Jest on dedykowany do pomiarów z wykorzystaniem termopary typu K. Z jego pomocą precyzyjnie dokonasz pomiarów temperatury.

Układ oferuje 12-bitową rozdzielczość konwersji. Odczyt z MAX6675 odbywa się poprzez interfejs SPI. Nadaje się do połączenia do Arduino, STM32, ESP32 itp.

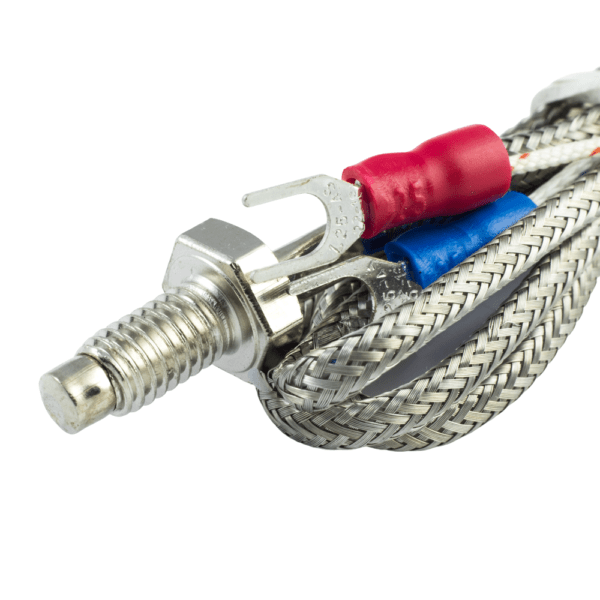

Termopara dołączona do zestawu potrafi zmierzyć temperaturę do 800°C (typ K). Posiada gwintowane połączenie sondy w rozmiarze M6. Od strony konwertera dostajemy zarobione wsuwane końcówki, które pasują do modułu z MAX6675.

Parametry modułu MAX6675 z Termoparą 800°C

  • Układ przetwornika: MAX6675
  • Napięcie zasilania modułu: 3,3V – 5V
  • Rozdzielczość przetwornika: 12-bit
  • Interfejs komunikacyjny: SPI
  • Temperatura pracy przetwornika: od -20 do 85 °C
  • Wymiary modułu: 32 x 16 mm
  • Termopara: Typ K
  • Maksymalna temperatura termopary: 800°C
  • Rozdzielczość pomiarowa termopary: 0,25°C
  • Długość przewodu sondy: 48 cm
  • Gwint sondy: M6

W zestawie:

  • Moduł z układem MAX6675
  • Sonda termopary typu K
  • Przewody połączeniowe
