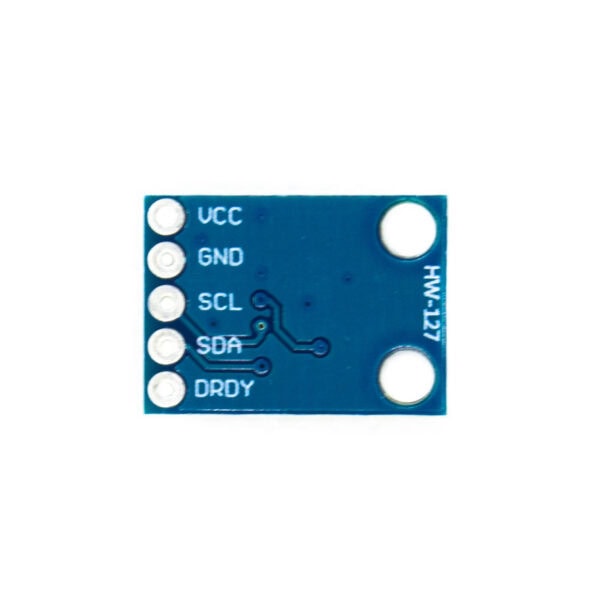

Kompas, magnetometr QMC5883L

Moduł z układem 3-osiowego magnetometru. Czujnik służy do pomiaru pola magnetycznego Ziemi. Idealnie nadaje się w modelarstwie, gdzie znajduje zastosowanie do stabilizacji w zakresie kierunku lotu/jazdy.

Parametry:

• Układ: QMC5883L
• Napięcie zasilania: 3,3 ÷ 5,0 V
• Napięcie pracy pinów I/O: 3,3 ÷ 5,0 V
• Minimalny pobór prądu: do 75 uA
• Pomiar na trzech osiach: XYZ
• Rozdzielczość ADC: 16 bitów dla każdej osi – 5 mili gaus
• Zakres pomiarowe: do ±8 gaus (konfigurowane programowo)
• Interfejs: I²C
• Rezystory 2,2 kΩ podciągające na liniach SDA i SCL
• Wymiary modułu: 14 x 13 mm
• Złącze raster 2.54mm
• Złącze goldpin do wlutowania

Przydatne linki:

• Dokumentacja QMC5883L
