Izolator USB ADUM3160 izolacja galwaniczna

74,97

Izolator portu USB na układzie ADUM3160 firmy Analog Devices. Urządzenie zabezpiecza port USB komputera przed uszkodzeniem. Izolacja galwaniczna o napięciu 5000V. Zgodny z USB 2.0. Prędkość transmisji do 12 Mb/s. Wbudowana izolowana przetwornica napięcia wyjściowego. Plastikowa, półprzeźroczysta obudowa.

80 w magazynie

Zdobądź 7497 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: ADUM4160_MOD Kategorie: , , , ,

Izolator USB ADUM3160 izolacja galwaniczna

Izolator portu USB na układzie ADUM3160 firmy Analog Devices. Urządzenie zabezpiecza port USB komputera przed uszkodzeniem poprzez izolację galwaniczną.

Napięcie znamionowe izolacji linii USB to aż 2500V. Obsługiwana prędkość transmisji USB to max 12 Mb/s.

Izolacja galwaniczna linii zasilania to 1500V.

Całe zasilanie izolatora pobierane jest z portu USB. Wystarczy podłączyć i… działa.

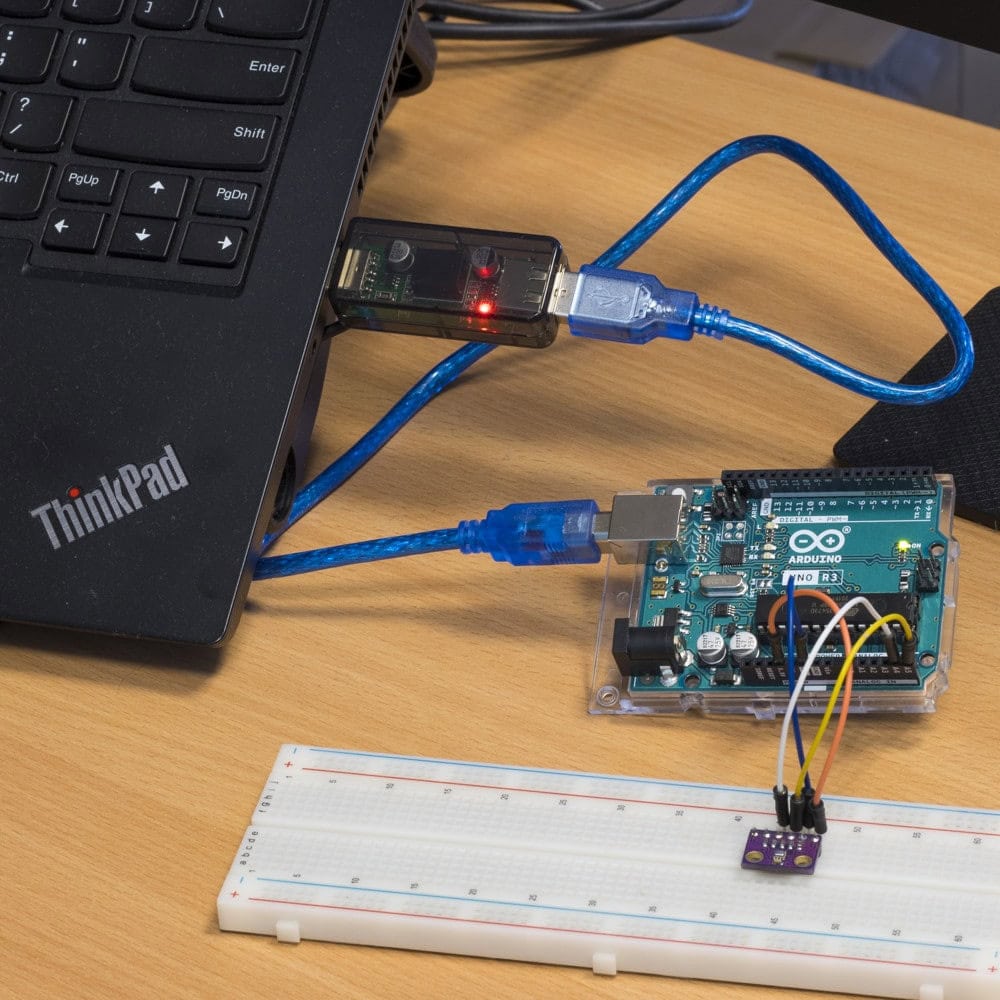

Z drugiej strony urządzenia podłączamy sprzęt, który chcemy odseparować od komputera.

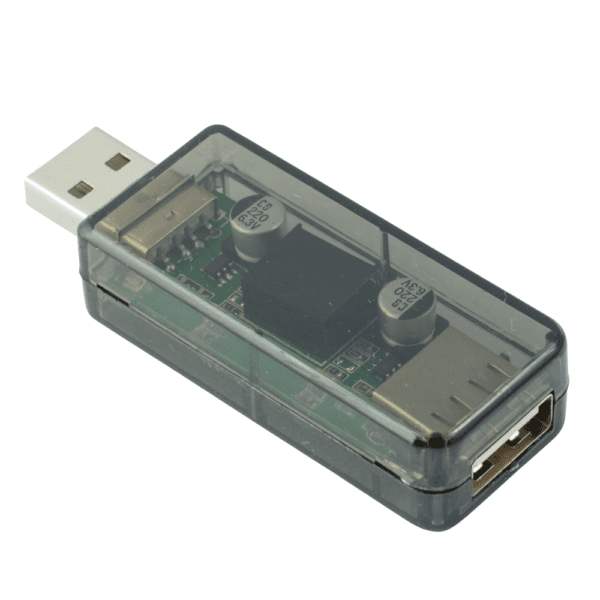

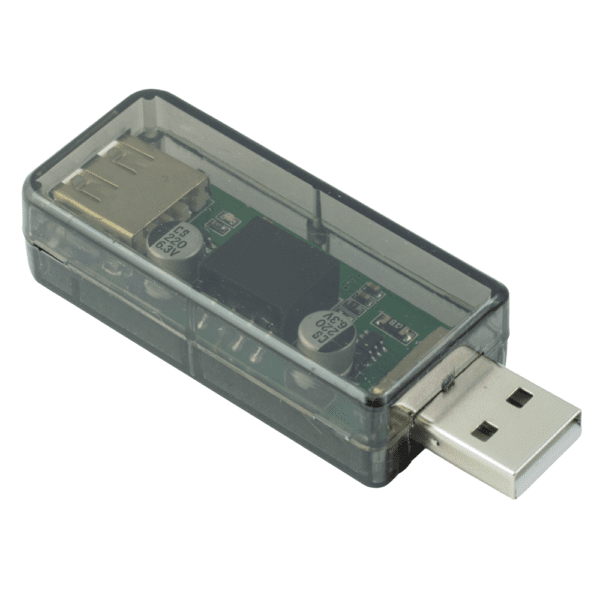

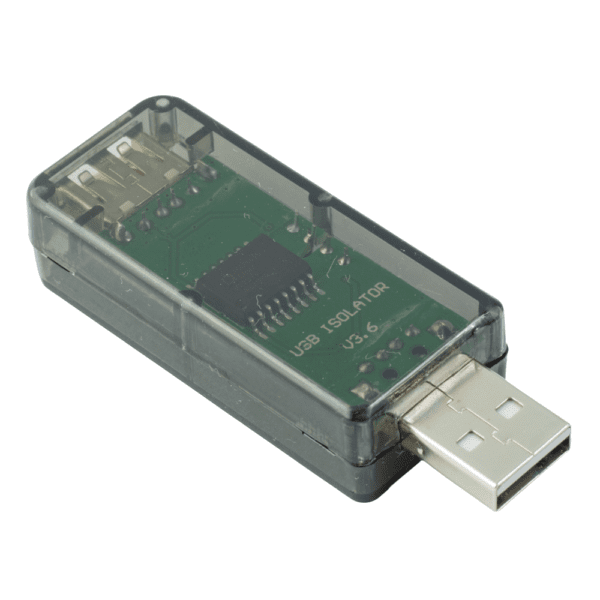

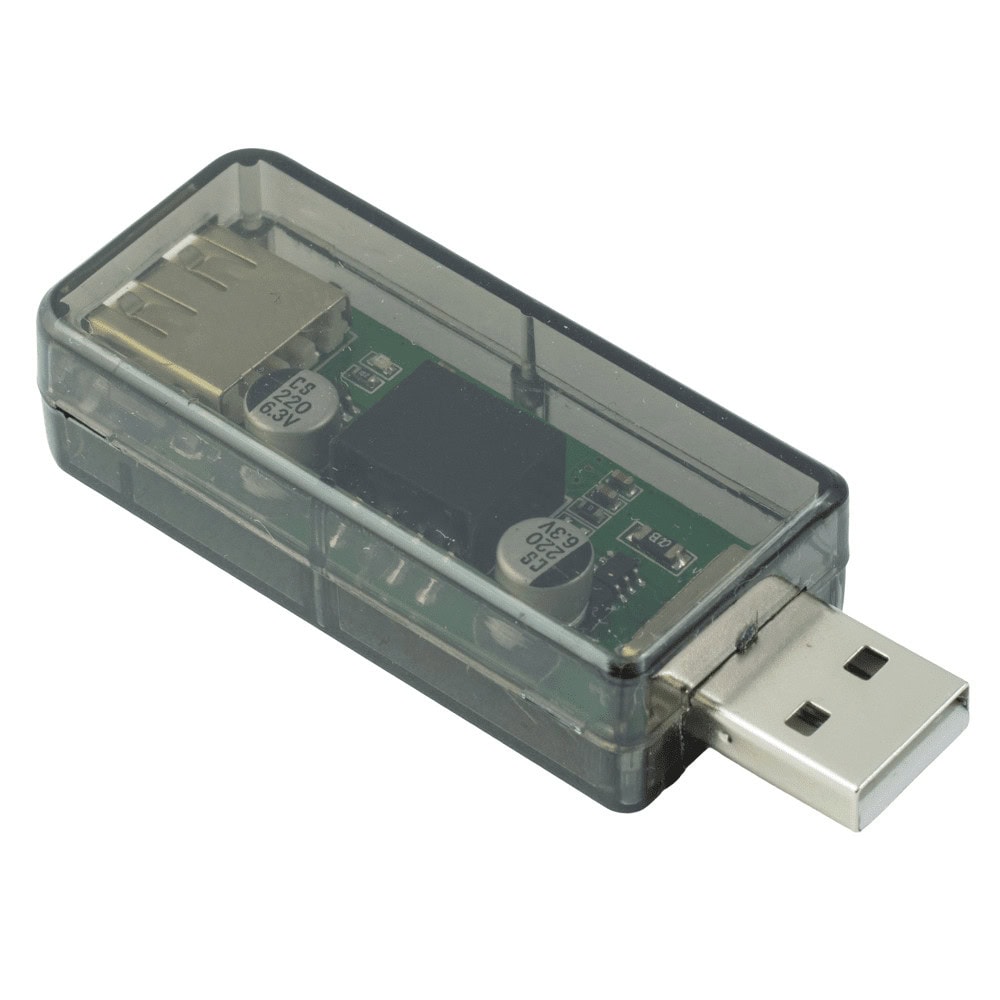

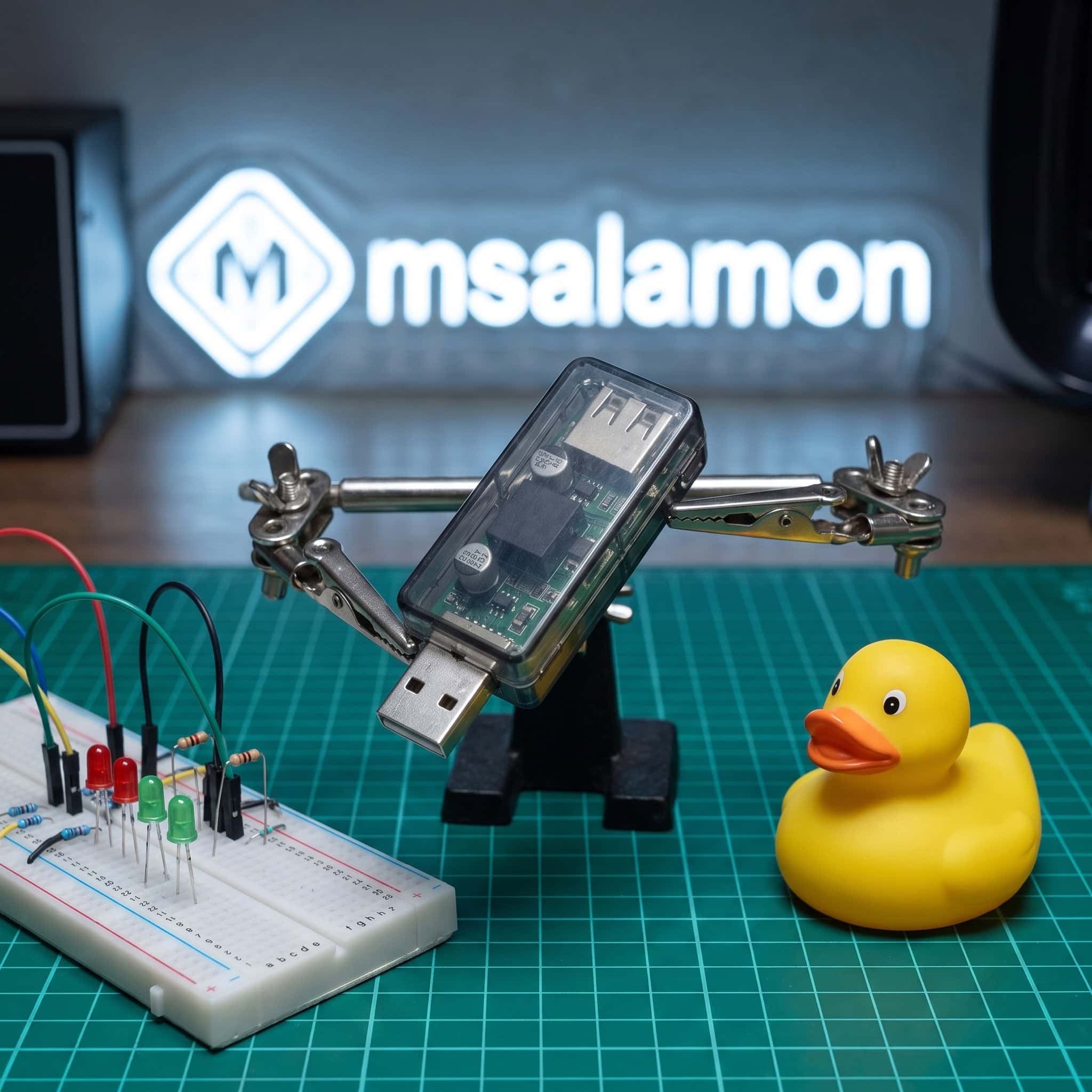

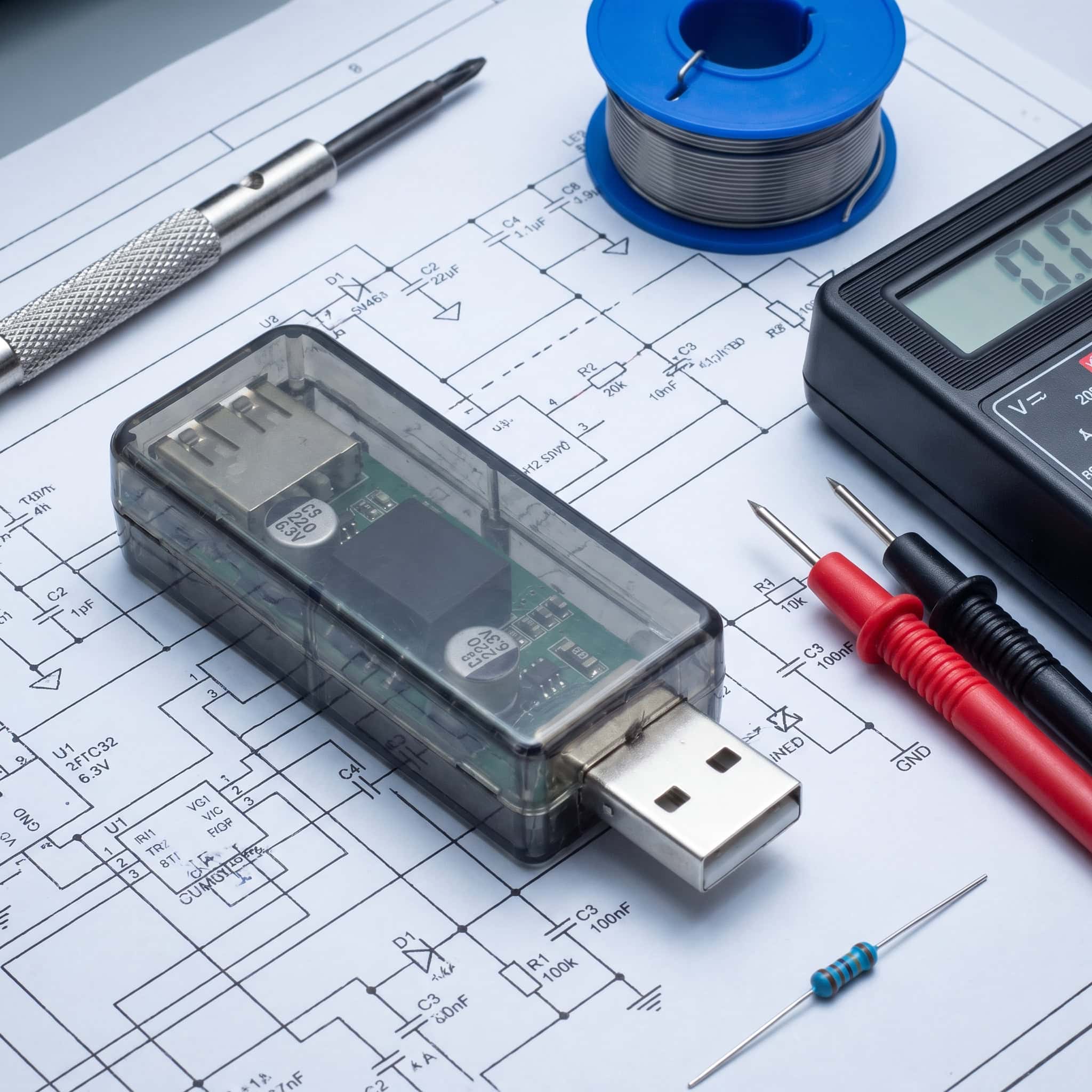

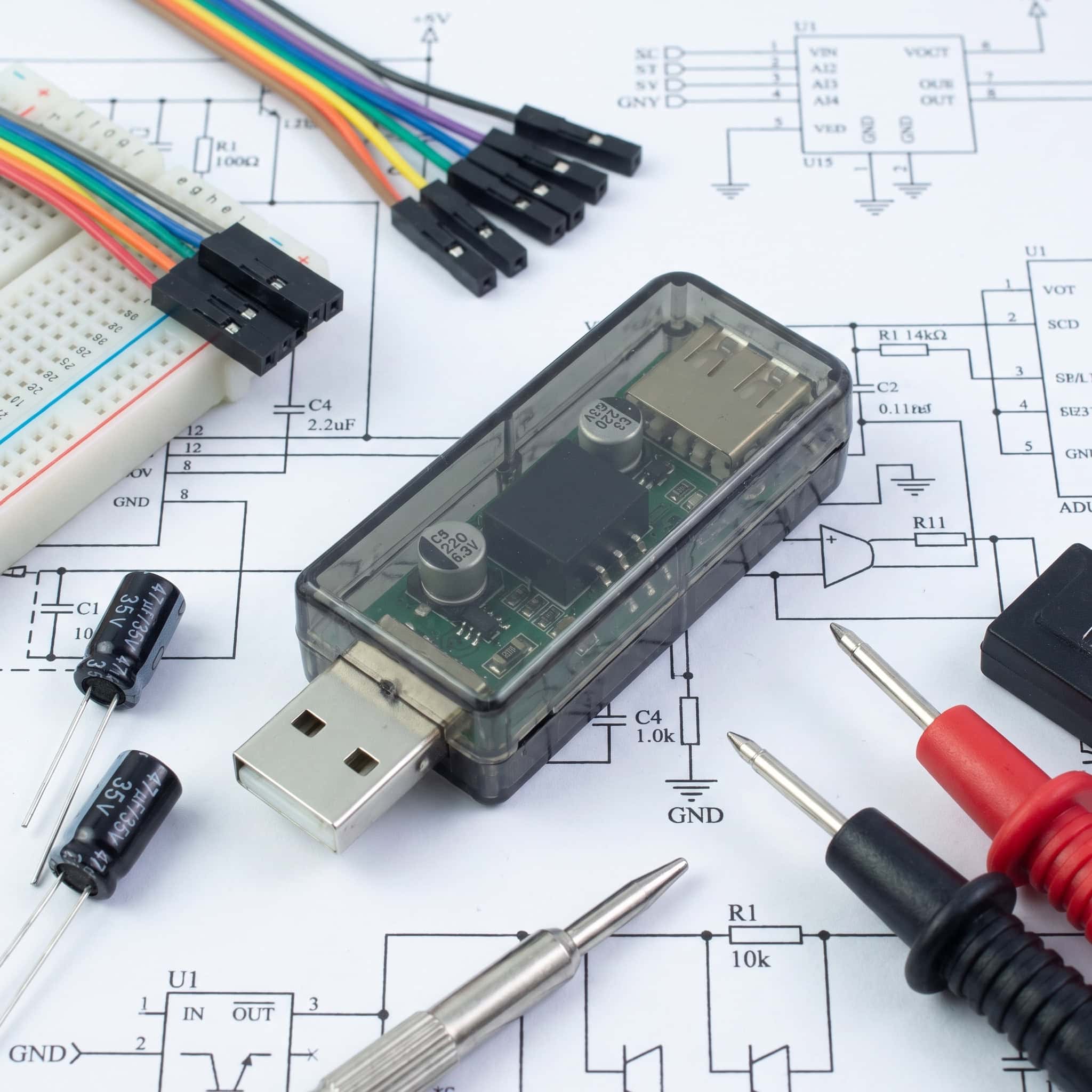

Całość zamknięta w mocnej, plastikowej półprzeźroczystej obudowie dla większego bezpieczeństwa.

Dlaczego izolować USB?

Jeśli jesteśmy elektronikami (a pewnie jesteś, skoro to czytasz) to bardzo nie chcemy, aby poprzez prototypowanie naszego urządzenia doszło do uszkodzenia portu USB w komputerze, z którego korzystamy.

Na ogół takie rzeczy dzieją się przypadkiem, niespodziewanie. A tu coś upadnie na urządzenie, a zrobimy niechcący zwarcie na zasilaniu. Lepiej nie polegać na zabezpieczeniach wbudowanych w komputer!

Dzisiaj praktycznie większość elektroniki jest programowalna. Podłączamy ją do komputera. Czy to sam programator, czy całe urządzenie.

Przetwornice napięcia również mogą działać pod USB i jest to kuszące, aby podłączyć je tam, gdzie jest nam wygodnie – do komputera.

Do takich niespodzianek, przez które może dojść do uszkodzenia USB w komputerze może dojść praktycznie na każdym kroku, gdy:

  • Uruchamiasz urządzenie
  • Testujesz działanie
  • Programujesz

W serwisie elektronicznym może zdarzyć się, że będziesz chciał podłączyć urządzenie niewiadomego pochodzenia lub stanu, które jest po zalaniu lub innym uszkodzeniu. Nie pozwól na to, aby zniszczyło Twój komputer!

Jak używać izolatora ADUM3160?

Urządzenie jest bardzo proste w użyciu. Wystarczy wpiąć je w port USB i… gotowe. Nie wymaga żadnych sterowników.

ADUM3160 wykorzystuje technologię iCoupler, która zapewnia całkowitą izolację galwaniczną. Wykorzystuje do tego izolację magnetyczną.

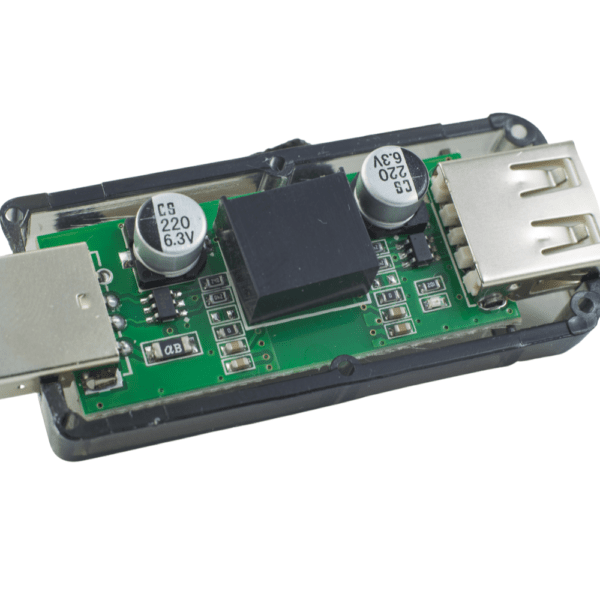

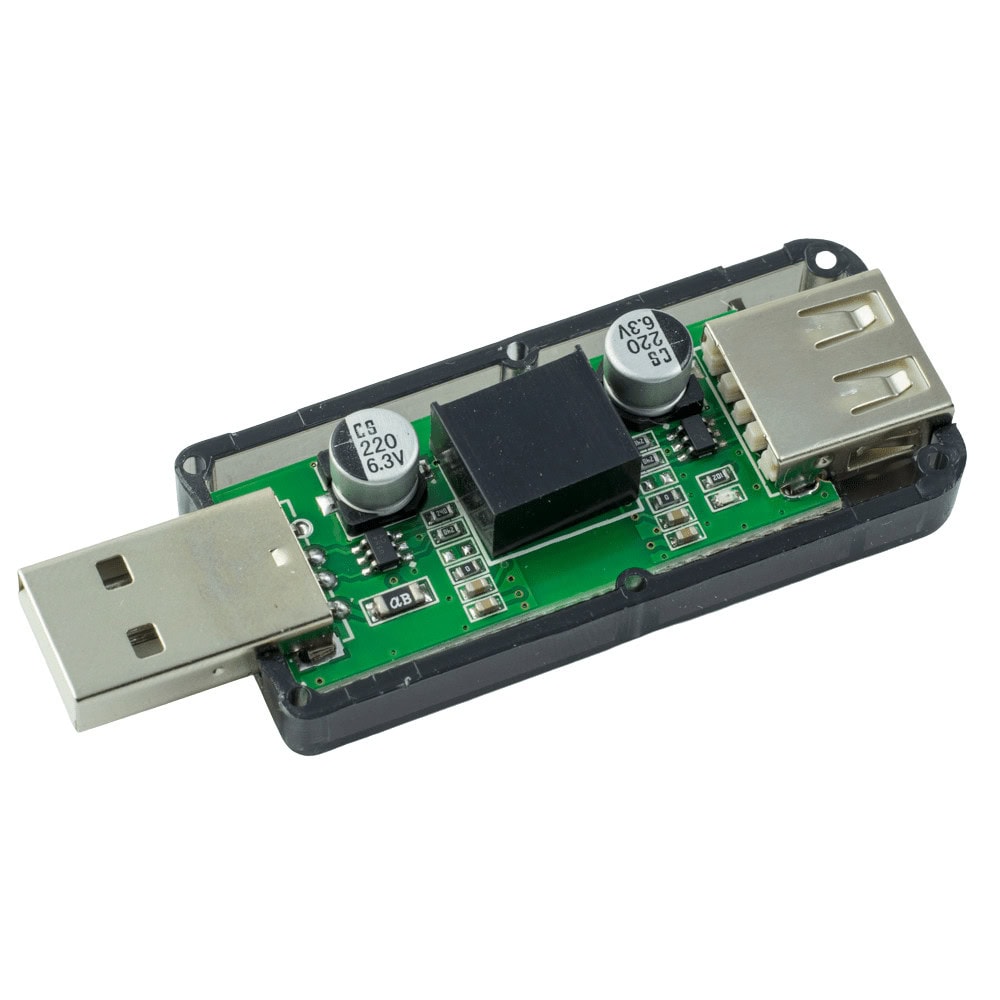

Jeśli chodzi o zasilanie, to na module znajdują się dwie przetwornice. Po stronie PC i po stronie wyjścia USB. Nie ma potrzeby zewnętrznego zasilania USB. Wszystko jest zapewnione przez moduł.

Maksymalne obciążenie przetwornicy wyjściowej przy napięciu 5V to 200mA.

Mając to wszystko wystarczy wpiąć swoje urządzenie w wyjście z izolatora USB ADUM3160 i cieszyć się bezpiecznym użytkowaniem.

Parametry Izolatora USB ADUM3160

  • Izolacja galwaniczna w technologii iCoupler
  • Napięcie izolacji USB: 2500V
  • Napięcie izolacji zasilania: 1500V

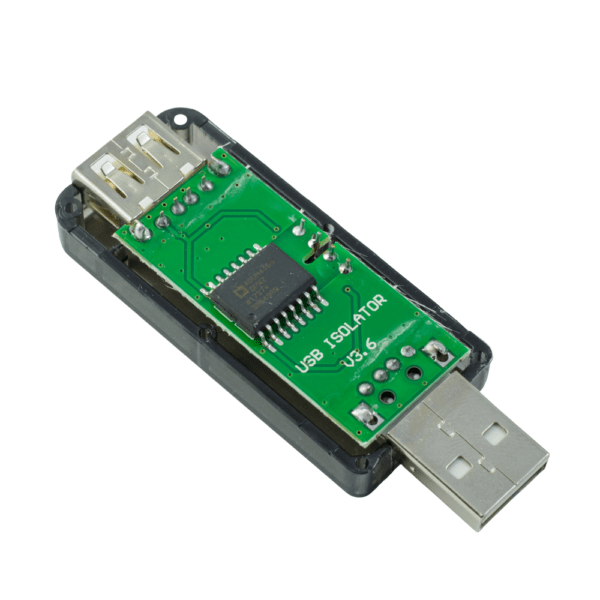

  • Układ separatora: ADUM3160BRWZ
  • Zgodny z USB 2.0
  • Maksymalna prędkość transmisji: 12 Mb/s
  • Zasilanie z USB
  • Izolowana przetwornica napięcia 5V na wyjściu
  • Maksymalne obciążenie przetwornicy wyjściowej: 1W, czyli 200mA dla 5V

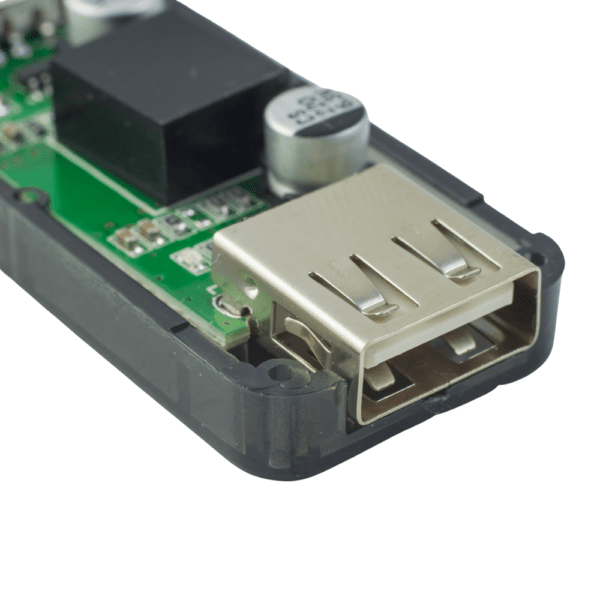

  • Złącza USB typ A (wtyk i gniazdo wyjściowe)
  • Urządzenie zamknięte w mocnej, plastikowej obudowie
