CNC Shield V4 na 3 silniki do grawerowania

15,08

20 w magazynie

Opis

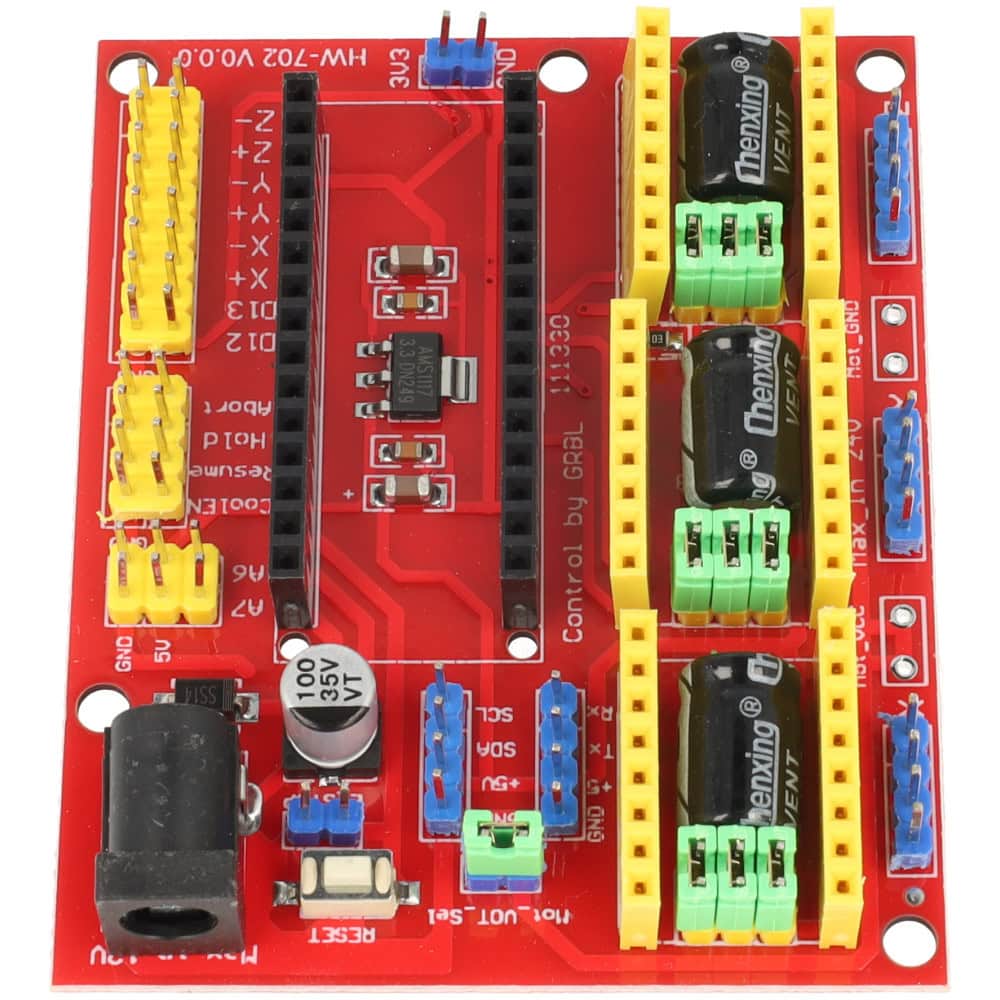

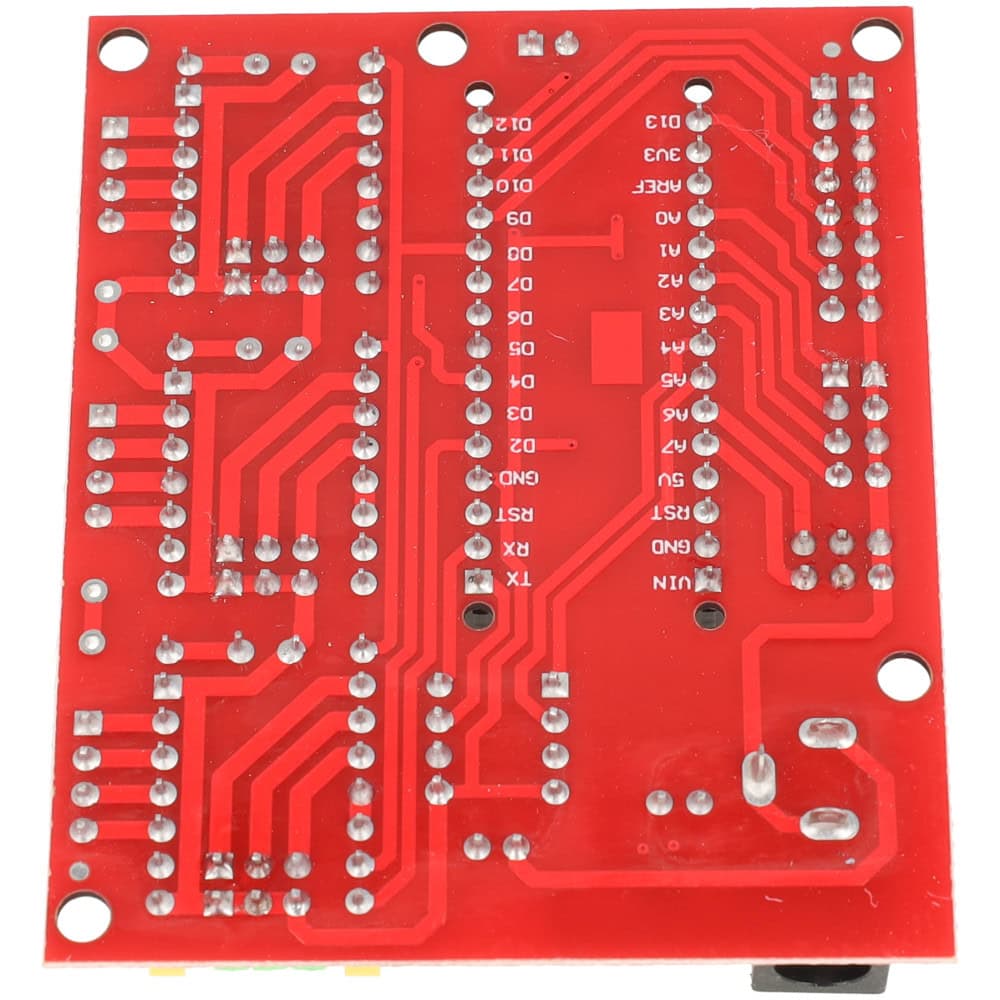

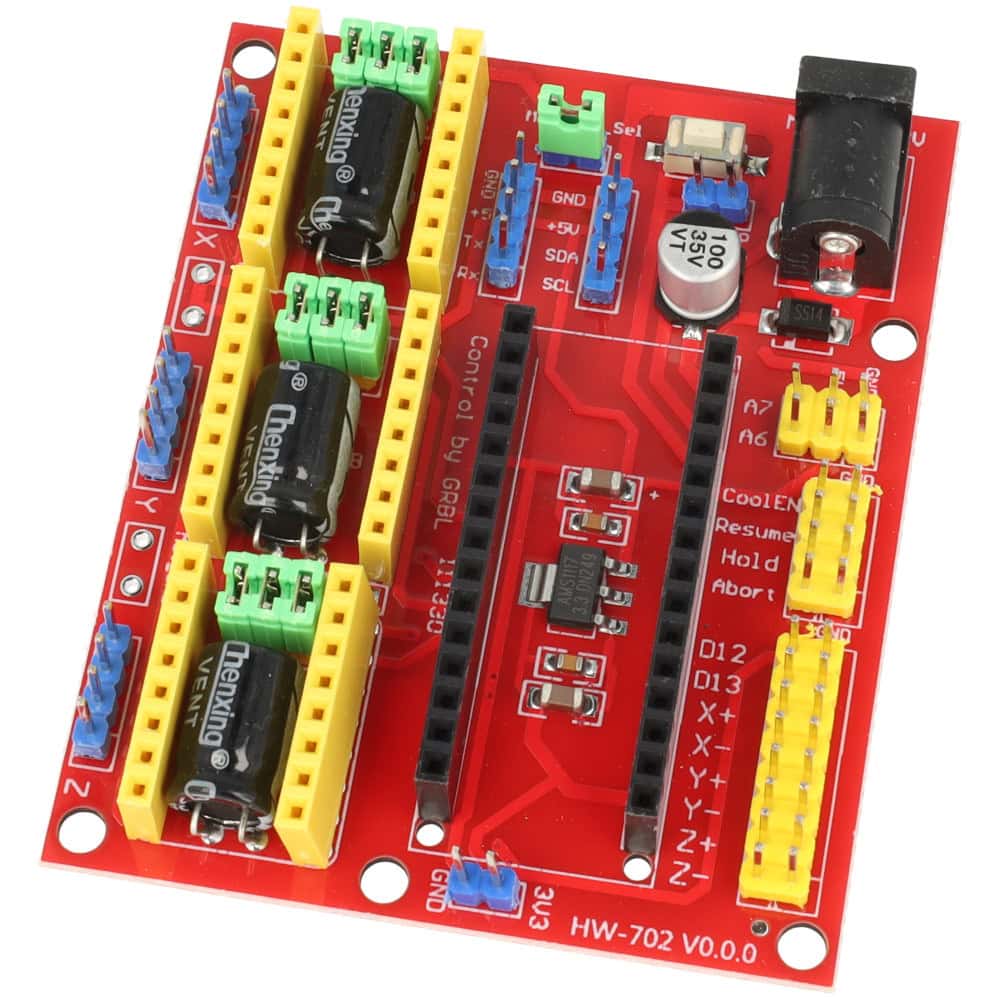

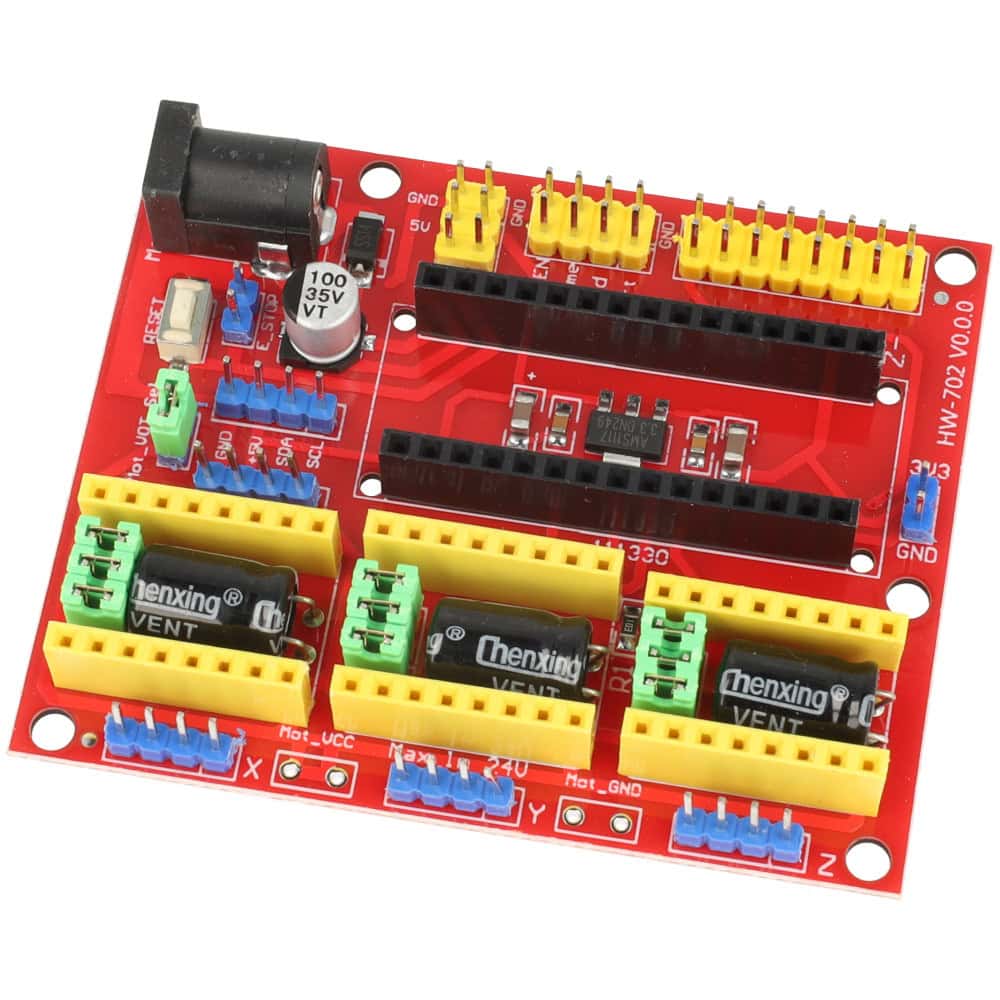

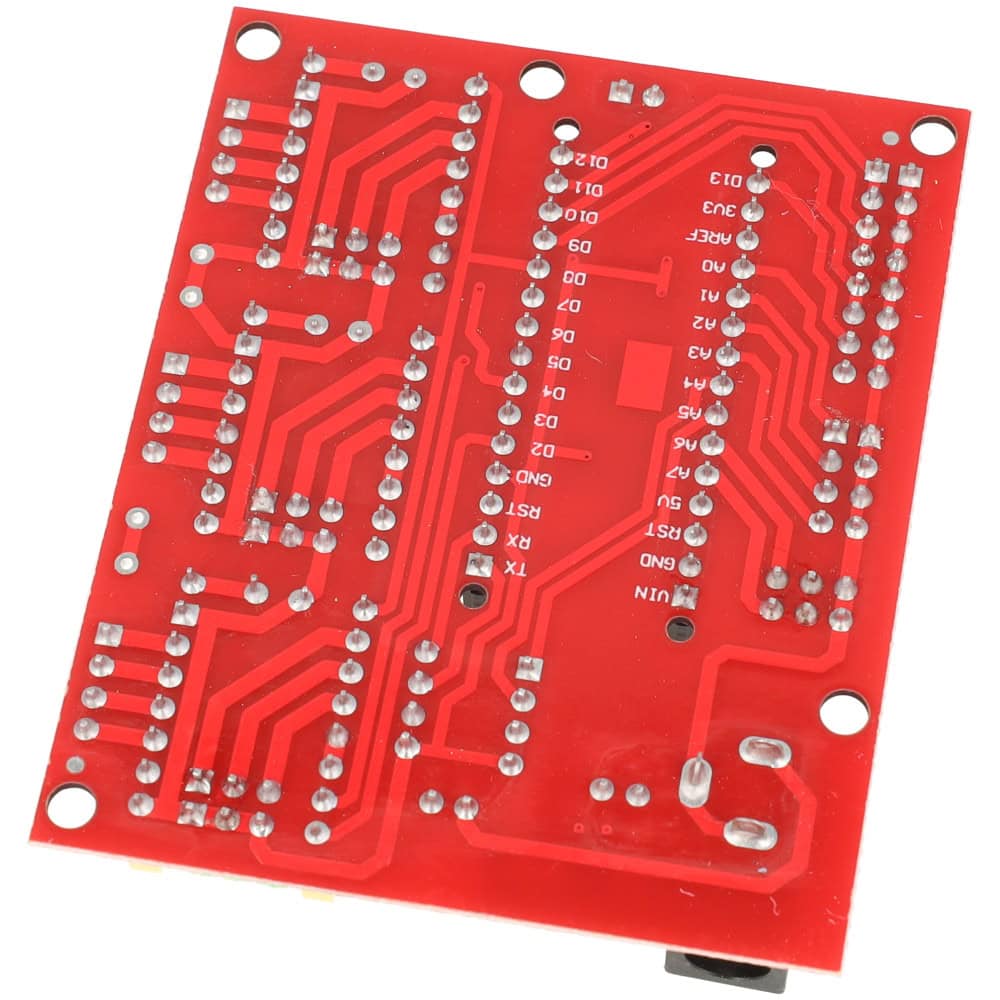

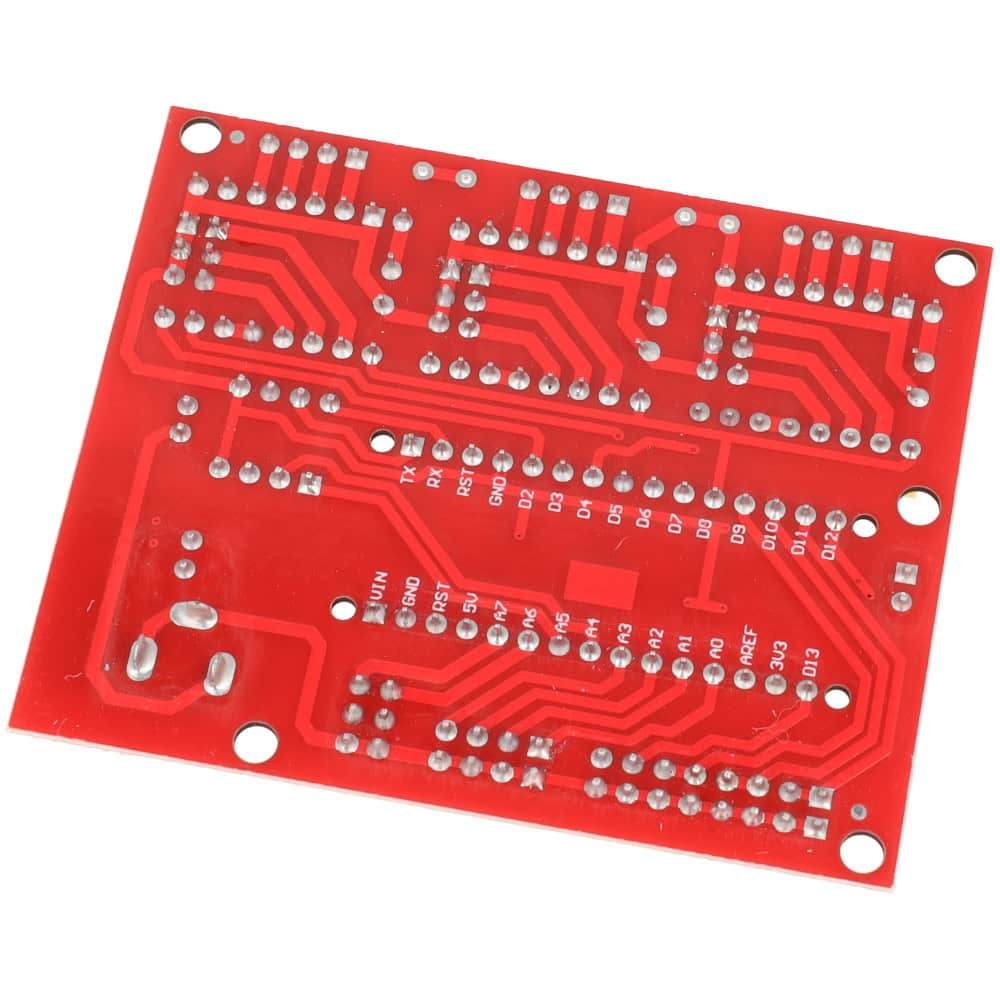

Moduł CNC Shield przeznaczony dla Arduino Nano. Pasuje również do innych płytek posiadających złącze zgodne z Nano jak na przykład STM32 Nucleo-32.

Uwaga. Płytka ta posiada błąd projektowy dla zworek microsteppingu. Sygnały są podłączone do GND zamiast do VCC. Chcąc skorzystać z mikrokroków należy wykonać modyfikację PCB według instrukcji: https://www.instructables.com/Fix-Cloned-Arduino-NANO-CNC-Shield/

Zastosowanie:

  • Urządzenia CNC
  • Drukarki 3D
  • Manipulatory
  • Roboty

Specyfikacja:

    • 3 osiowy sterownik silników krokowych
    • Napięcie zasilania : 7,5V ÷ 12 V
    • Kompatybilne z Arduino Nano ( również z innymi płytkami )
    • 3 podstawki do sterowników A4988, DRV8825
    • 2 enstopy dla każdej osi ( całkowicie 6)
    • obsługuje osie X, Y, Z
    • Interfejs I2C umożliwia podłączenie do LCD I2C lub innego modułu I2C
    • Kompatybilny z GRBL
