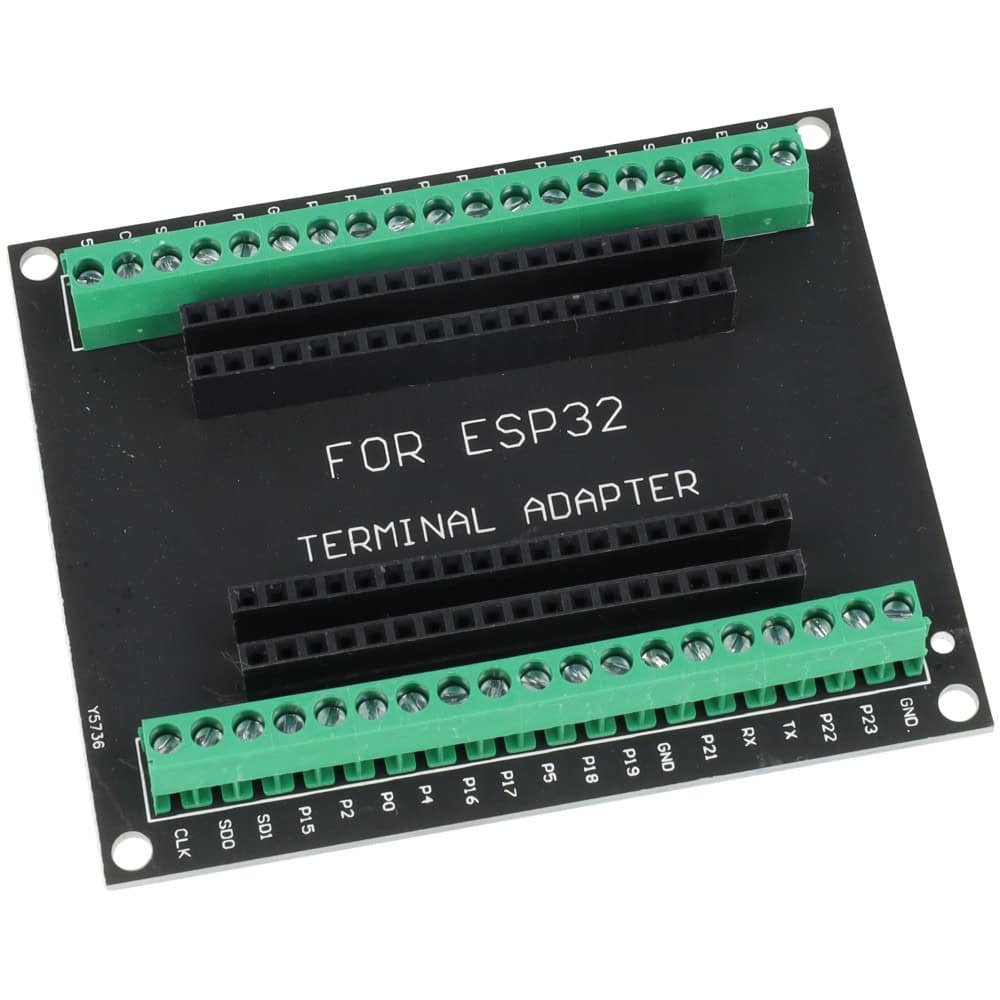

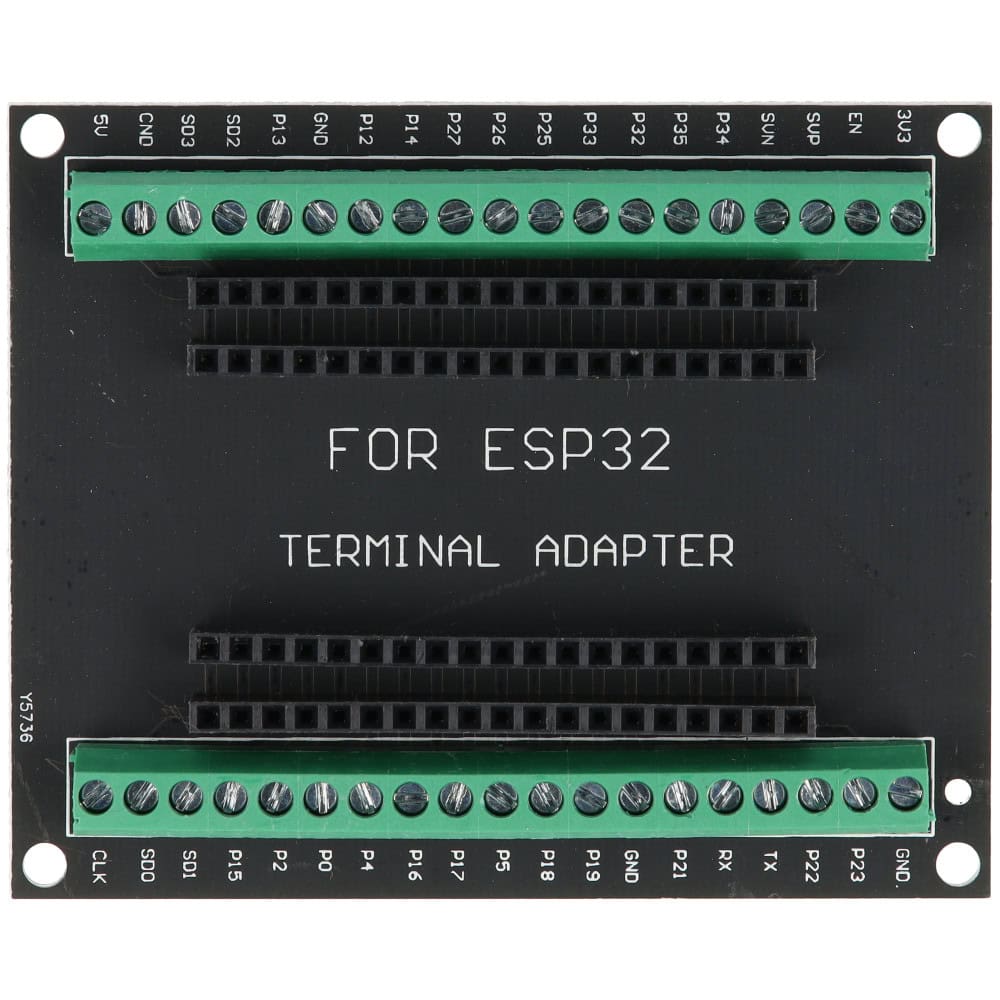

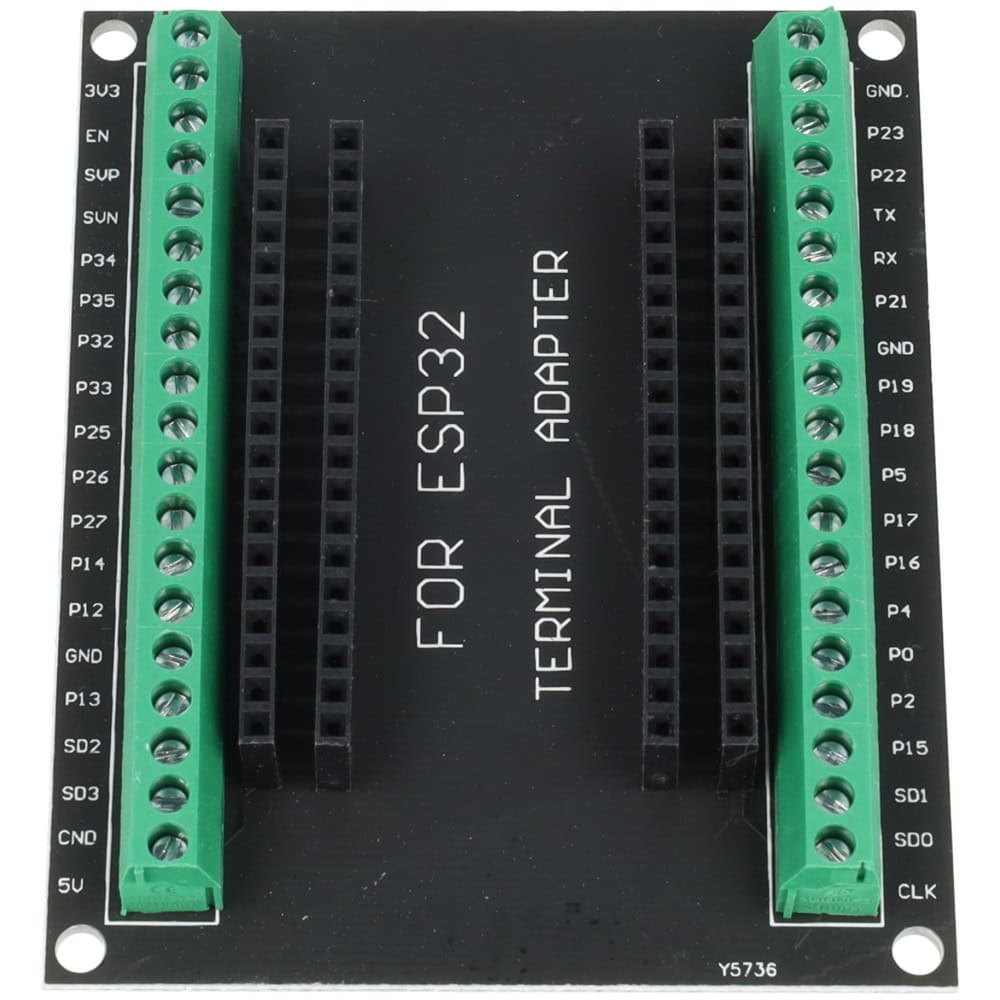

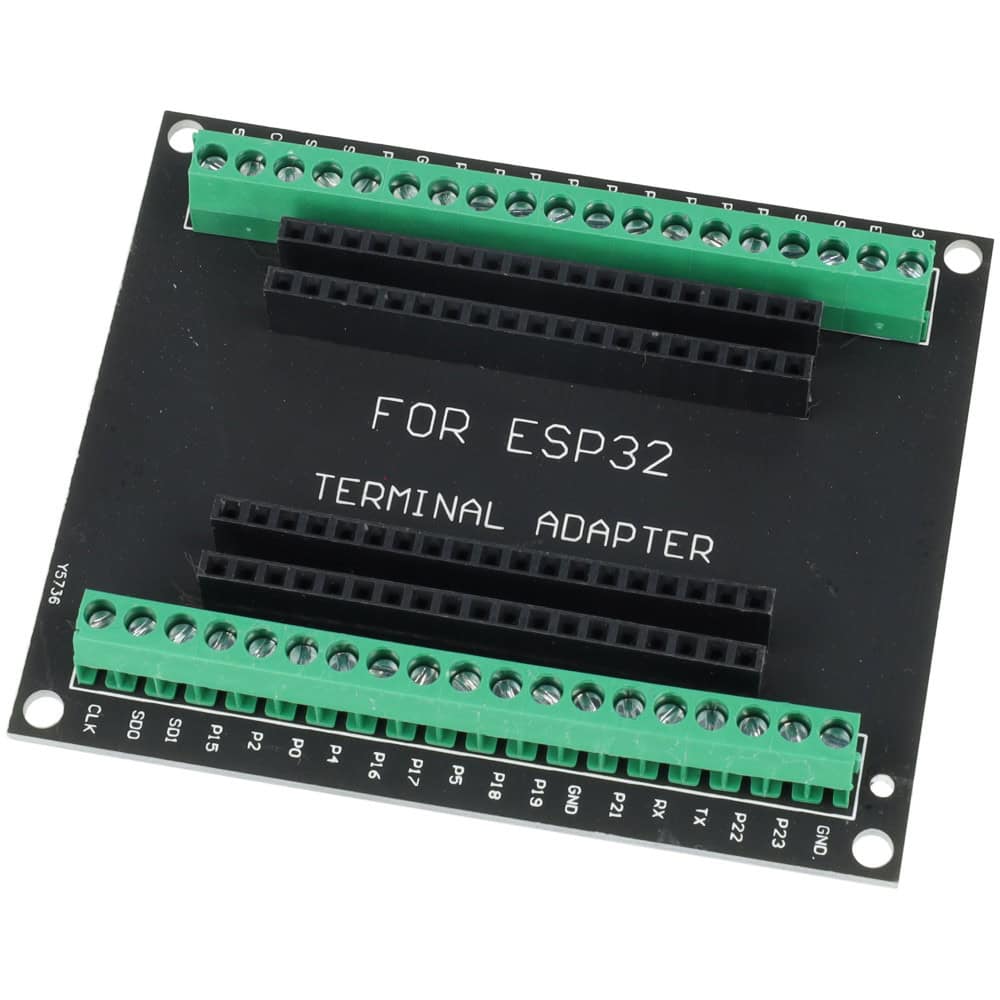

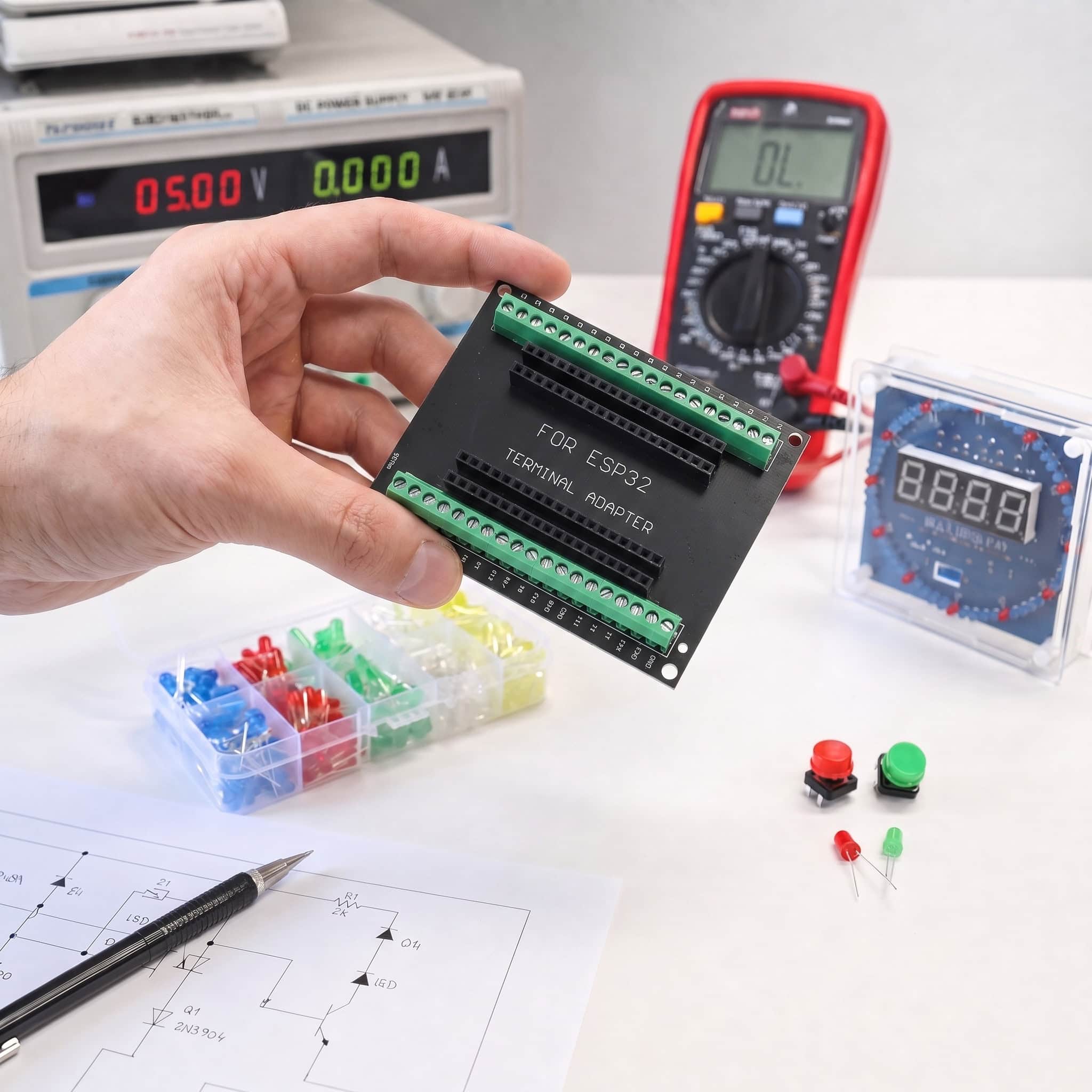

Adapter Shield do ESP32 ESP8266

Adapter Shield Terminal Block to doskonałe rozwiązanie dla osób pracujących z płytkami ESP32 i ESP8266. Dzięki temu adapterowi można w łatwy sposób wyprowadzić sygnały z płyty głównej na listwę zaciskową ARK, co umożliwia szybkie i pewne połączenie przewodów bez potrzeby lutowania.

Główne cechy produktu:

Kompatybilność z ESP32/ESP8266: Adapter jest w pełni kompatybilny z wąskimi wersjami 38-pinowych płytek ESP32.
Łatwe wyprowadzenie sygnałów: Terminal Block pozwala na szybkie i pewne podłączenie przewodów do listwy zaciskowej ARK, eliminując potrzebę lutowania i ułatwiając montaż.

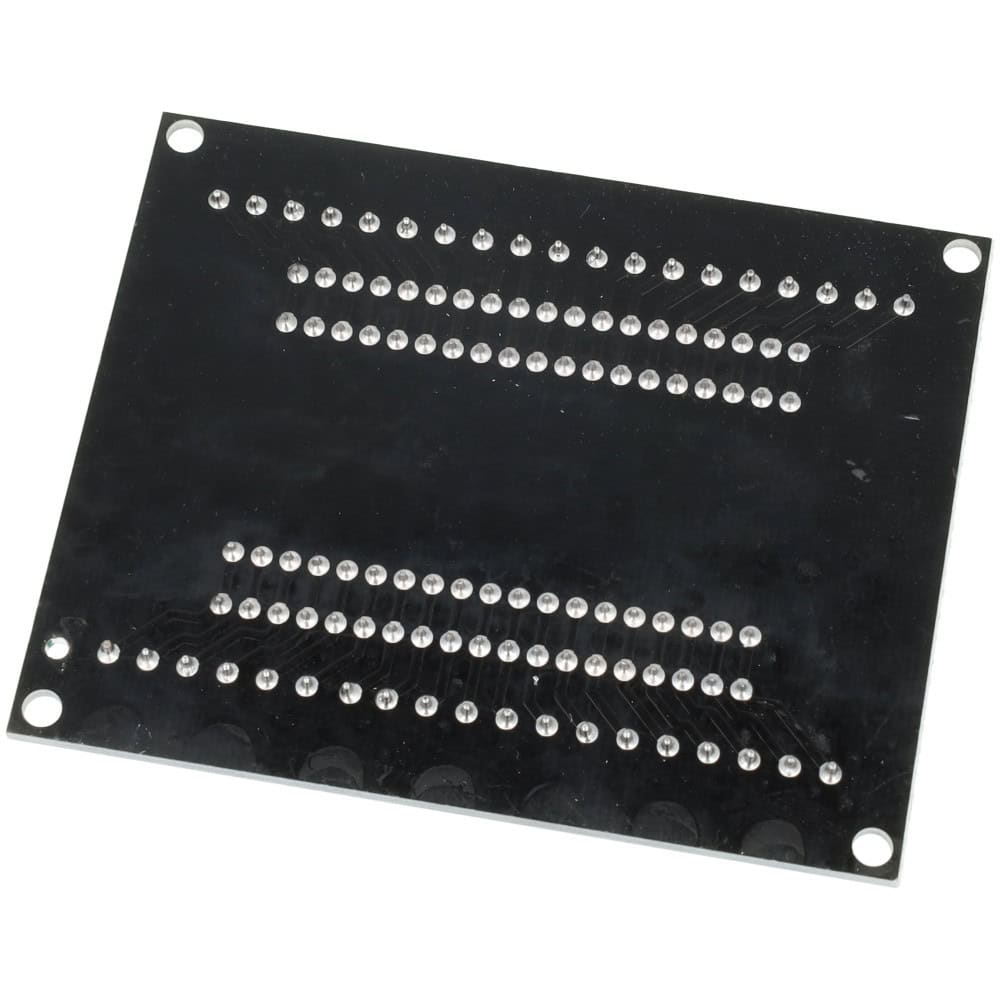

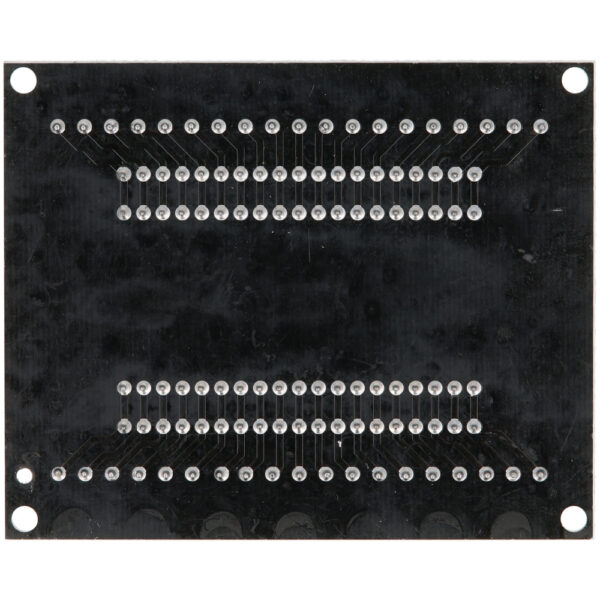

Dwustronna soldermaska: Dwuwarstwowa płytka PCB z soldermaską po obu stronach zapewnia większą trwałość i ochronę ścieżek przed zwarciem.
Gotowy do użycia: Adapter jest zlutowany i gotowy do natychmiastowego użycia, co oszczędza czas i eliminuje ryzyko błędów przy lutowaniu.

Specyfikacja techniczna:

🛠️ Typ: Adapter Shield Terminal Block
🖥 Kompatybilność: Wąskie i szerokie wersje 38-pin
✅ Kompatybilność:
ESP32 płytka z ESP-WROOM-32 38-pin z układem CP2102 USB-C
ESP32 płytka z ESP-32S 38-pin z układem CH340C MICRO USB
📏 Liczba warstw PCB: 2
🔄 Dwustronna soldermaska: Tak
↔️ Rozstaw wąski: 22,86 mm
↔️ Rozstaw szeroki: 33,02 mm
↔️ Szerokość pinów: 2,54 mm
🔧 Zestaw zlutowany: Tak, gotowy do użycia
📐 Rozmiar: 78 mm x 63 mm
⚖️ Waga: 38 g

Uwaga: Adapter jest kompatybilny tylko z wąskimi i szerokimi wersjami ESP32/ESP8266 38 pinów. Upewnij się, że szerokość pinów ESP32 jest zgodna z szerokością pinów adaptera. Moduł ESP nie jest częścią zestawu – adapter sprzedawany jest samodzielnie.
