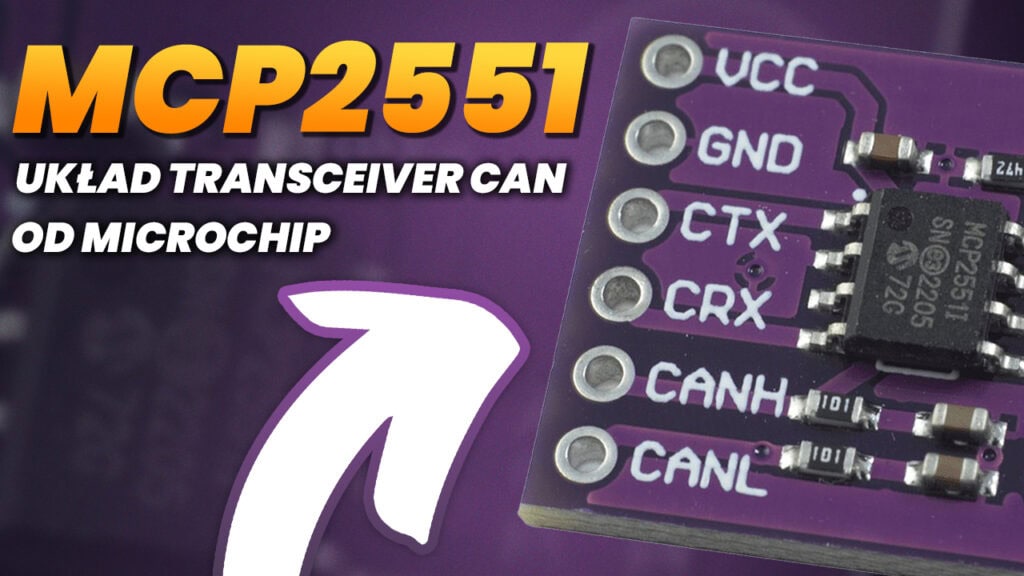

MCP2551: Układ transceiver CAN od Microchip
MCP2551: Układ transceiver CAN od Microchip
Układ MCP2551 to wyspecjalizowany układ scalony, który pełni kluczową funkcję jako transceiver CAN w sieciach typu Controller Area Network. W artykule wyjaśnimy, czym jest ten produkt, jak działa, jakie ma parametry i jak wbudować go w różne projekty. Dowiesz się także, gdzie kupić moduł MCP2551, jakie ma zastosowań w automatyce przemysłowej czy motoryzacji oraz jak zintegrować go z popularnymi platformami, takimi jak Arduino czy Raspberry Pi. To lektura obowiązkowa dla każdego, kto chce stworzyć niezawodny projekt komunikujący się po interfejsie CAN.
Spis treści
Co to jest układ MCP2551?
Układ MCP2551 to wyspecjalizowany układ scalony zaprojektowany przez Microchip Technology, pełniący rolę transceivera CAN – elementu pośredniczącego pomiędzy mikrokontrolerem a fizyczną warstwą magistrali CAN. Dzięki zgodności ze standardem ISO 11898, MCP2551 umożliwia niezawodną komunikację w sieciach typu Controller Area Network, chroniąc jednocześnie przed przepięciami oraz zakłóceniami elektromagnetycznymi. W praktyce konwertuje logiczne sygnały cyfrowe z mikrokontrolera na różnicowy sygnał CAN_H/CAN_L oraz monitoruje stan magistrali, sygnalizując linie RXD i TXD każdą kolizję czy błąd transmisji.
Dzięki prostemu interfejsowi CAN i minimalnemu zestawowi elementów zewnętrznych – wystarczy dodać kondensator odsprzęgający i rezystory terminujące 120 Ω – MCP2551 można łatwo wbudować w różnorodne projekty. Hobbystyczne płytki Arduino często wyposażone są w gotowy moduł z tym układem, co przyspiesza uruchomienie projektów opartych na magistrali CAN. W zastosowaniach przemysłowych i motoryzacyjnych ceniony jest za szeroki zakres napięć zasilania (4,5–5,5 V) oraz szybkość transmisji do 1 Mb/s.
Co więcej, MCP2551 oferuje tryb standby, który obniża pobór mocy w okresach bezczynności, oraz wydzielony pin SLEEP ułatwiający zarządzanie energią w systemach bateryjnych. Bogata dokumentacja producenta i szeroka dostępność układu w sklepach z częściami elektronicznymi czynią go naturalnym wyborem dla projektów wymagających niezawodnej komunikacji na magistrali CAN.
Jak działa transceiver CAN w module MCP2551?
Transceiver CAN w module MCP2551 pełni rolę pomostu między logiką mikrokontrolera a fizyczną warstwą magistrali CAN. Z jednej strony odbiera cyfrowe sygnały TXD z mikrokontrolera (np. z układu z interfejsem CAN) i na ich podstawie generuje różnicowy sygnał na liniach CAN_H i CAN_L, przy czym napięcie pomiędzy nimi sięga nawet do ±2 V, co minimalizuje wpływ zakłóceń elektromagnetycznych. Z drugiej strony monitoruje poziomy na tych liniach, a następnie przekształca je z powrotem na sygnał RXD, który trafia do mikrokontrolera w formie logicznej.
Wnętrze układu MCP2551 zawiera kilka kluczowych bloków:
- Sterownik wyjściowy – zapewnia szybkie przełączanie stanów dominującego i recessive na magistrali CAN, dzięki czemu można osiągnąć prędkość transmisji do 1 Mb/s, niezależnie od długości magistrali CAN.
- Odbiornik różnicowy – wykrywa różnicę napięć na liniach CAN_H/CAN_L i dostarcza czysty sygnał do wejścia RXD, eliminując zakłócenia powstające w systemie.
- Ochrona przed przepięciami – zabezpiecza układ i cały projekt przed nagłymi skokami napięcia, co jest kluczowe w aplikacjach motoryzacyjnych i automatyce przemysłowej.
Podczas pracy MCP2551 stale nadzoruje stan magistrali, a gdy wykryje kolizję (oba węzły próbują nadać jednocześnie), automatycznie przerywa transmisję i zgłasza błąd poprzez linię RXD. Mikrokontroler może wtedy ponowić próbę wysłania danych. Dodatkowo tryb standby pozwala na znaczną oszczędność energii, gdy moduł transceivera CAN nie prowadzi aktywnej wymiany danych, a pin SLEEP umożliwia zewnętrzne sterowanie stanami niskiego poboru prądu.
Dzięki takiej budowie, MCP2551 jest w stanie obsłużyć zarówno proste projekty DIY z Arduino, jak i wymagające systemy sterujące w aplikacjach przemysłowych czy motoryzacja. Minimalna liczba elementów zewnętrznych (rezystory terminujące 120 Ω i kondensator odsprzęgający) sprawia, że integracja układu scalonego w dowolnym projekcie jest szybka i bezproblemowa.
Jakie są kluczowe parametry specyfikacja MCP2551?
Specyfikacja MCP2551 obejmuje przede wszystkim zakres napięć zasilania od 4,5 V do 5,5 V, co zapewnia stabilną pracę w większości aplikacjach przemysłowych i motoryzacja. Jako układ scalony od Microchip Technology, MCP2551 jest zgodny z normą ISO 11898, dzięki czemu integracja z mikrokontrolerem z interfejsem CAN (Controller Area Network) jest bezproblemowa. Transmitter w układzie transceiver CAN pozwala na osiągnięcie prędkości transmisji do 1 Mb/s, co wystarcza do obsługi systemów wymagających szybkiej wymiany danych. Wbudowane zabezpieczenia chronią przed przepięciem oraz zakłóceniami elektromagnetycznymi, minimalizując ryzyko uszkodzenia urządzenia w trudnych warunkach pracy. Dodatkowo MCP2551 posiada tryb standby, który znacznie obniża pobór prądu, gdy magistrala CAN nie jest aktywna.
Drugim kluczowym aspektem specyfikacja są czasy propagacji sygnału oraz tolerancja napięć na liniach CAN_H/CAN_L, co wpływa na niezawodność komunikacja w całej sieci CAN. Układ MCP2551 wymaga jedynie kilku elementów zewnętrznych — kondensatora odsprzęgającego i rezystorów terminujących 120 Ω — dzięki czemu moduł można szybko wbudować w dowolny projekt bazujący na Arduino, Raspberry Pi czy RP2040. Dokumentacja producenta zawiera szczegółowe tabele parametrów dotyczące temperatury pracy, maksymalnego prądu wyjściowego oraz poziomów logicznych RXD/TXD.
Jak podłączyć MCP2551 do Arduino?
Arduino Uno R3 nie posiada wbudowanego interfejsu CAN, dlatego do obsługi magistrali CAN wykorzystuje się gotowy moduł CAN łączący kontroler MCP2515 i transceiver MCP2551. Moduł zasilamy z pinu 5 V Arduino, a masę łączymy z GND. Połączenie przez interfejs SPI odbywa się następująco:
- SCK → D13
- MOSI → D11
- MISO → D12
- CS (Chip Select) → D10
- opcjonalnie INT → D2 (przerwania przy odbiorze danych)
Linie CAN_H i CAN_L są już w module zakończone rezystorami 120 Ω, więc wystarczy je wpiąć do magistrali CAN. W kodzie instalujemy bibliotekę mcp_can, inicjujemy prędkość (np. 500 kb/s) i ustawiamy tryb NORMAL, aby wysyłać i odbierać dane. Dzięki temu układ MCP2551 w module umożliwia naszemu projektowi pełnoprawną komunikację po magistrali CAN bez dodatkowych level shifterów, co czyni go sprawdzonym produktem dla każdego zastosowania.
Jeśli jednak szukasz płytki z natywną obsługą CAN i chcesz uniknąć dodatkowych modułów, rozważ platformy takie jak Arduino Uno R4, STM32 Nucleo z CANem lub ESP32. Wymagają one jedynie dodania transceivera MCP2551 lub TJA1050. W ten sposób masz gotowy interfejs CAN i możesz od razu wdrożyć sterowanie magistralą w aplikacjach przemysłowych, motoryzacyjnych czy IoT.
Gdzie kupić układ scalony MCP2551 – sklep i dostępność?
Najlepszym miejscem do zakupu układu MCP2551 oraz modułów CAN‑Bus opartych na tym transceiverze jest sklep msalamon. W ofercie znajdziesz:
- Moduł z MCP2551 gotowy do montażu na płytce PCB lub na przewodach do płytki stykowej.
- Moduły CAN‑Bus MCP2515 + MCP 2551 z wbudowanym transceiverem TJA1050 i terminacją 120 Ω.
Zakupy w msalamon to również:
- Gwarancja i wsparcie techniczne – fachowa pomoc przy konfiguracji układu MCP 2551.
- Szybka wysyłka – zamówienia realizowane w ciągu 24–48 h.
- Elastyczna polityka zwrotów – możliwość wymiany układu lub dodatkowych akcesoriów (np. ekranowanych przewodów, złącz).
Dzięki temu sklep msalam
Jakie są zastosowań MCP2551 w automatyce przemysłowej?
Układ MCP2551 znajduje szerokie zastosowania w systemach automatyki przemysłowej, gdzie komunikacja na magistrali CAN jest kluczowa dla niezawodnego sterowania i monitorowania. W układach sterowania PLC czy rozproszonych modułach I/O transceiver CAN zapewnia stabilną transmisję danych między jednostkami centralnymi a czujnikami czy aktuatorami. Dzięki odporności na zakłócenia elektromagnetyczne i szerokiemu zakresowi napięć zasilania (4,5–5,5 V), MCP2551 gwarantuje nieprzerwaną pracę w trudnych warunkach przemysłowych. W praktyce stosuje się go w systemach do monitorowania ciśnienia, temperatury czy poziomu cieczy, gdzie szybka wymiana danych i prędkość transmisji do 1 Mb/s są niezbędne.
Kolejnym obszarem zastosowań są robotyka przemysłowa i maszyny CNC, w których moduły z układem scalonym MCP2551 współpracują z mikrokontrolerami (np. z interfejsem CAN lub Arduino/Raspberry Pi) w celu precyzyjnego sterowania ruchem i synchronizacji wielu osi. Integracja układu transceivera CAN w takich projektach umożliwia centralne zarządzanie urządzeniami z różnych stref fabryki poprzez standard Controller Area Network, redukując ilość przewodów i ułatwiając diagnostykę.
Podsumowanie – kluczowe informacje do zapamiętania
- MCP 2551 to wyspecjalizowany układ scalony pełniący rolę transceivera CAN zgodnego z ISO 11898, umożliwiający konwersję sygnałów mikrokontrolera na różnicowy sygnał CAN_H/CAN_L i odwrotnie.
- Pracuje w zakresie napięć 4,5–5,5 V, obsługuje transmisję do 1 Mb/s, oferuje tryb standby oraz zabezpieczenia przed przepięciami i zakłóceniami elektromagnetycznymi.
- Do integracji z Arduino Uno R3 stosuje się moduł MCP2515+MCP 2551 ponieważ mikrokontroler w tej płytce nie posiada interfejsu CAN
- Dla płytek z natywnym CAN (np. Arduino Uno R4, STM32 Nucleo, ESP32) wystarczy dodać sam transceiver MCP 2551 lub TJA1050.
- Układ znajduje zastosowanie w automatyce przemysłowej (sterowniki PLC, moduły I/O, robotyka, CNC) oraz motoryzacji, gdzie niezawodna wymiana danych i odporność na zakłócenia są kluczowe.
- Najlepszym miejscem zakupu MCP 2551 i modułów CAN-Bus MCP2515+MCP 2551 jest sklep msalamon, oferujący sprawdzone produkty, wsparcie techniczne, szybką wysyłkę 24–48 h i elastyczną politykę zwrotów.
