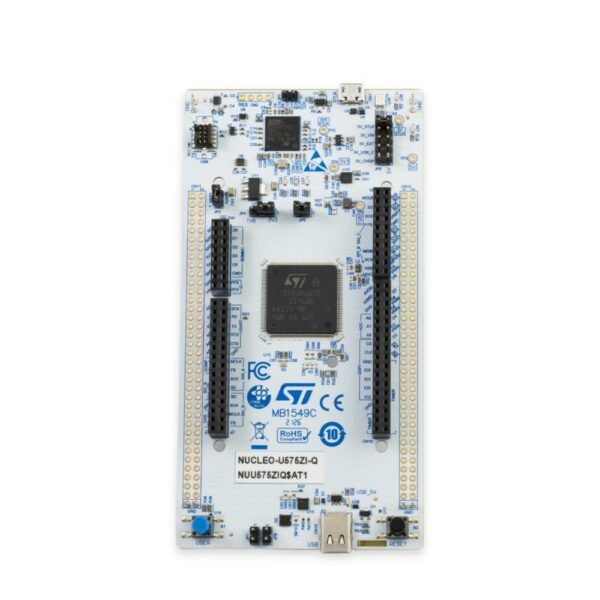

STM32 NUCLEO-U575ZI-Q

Najnowszy układ od ST Microelectronics już jest dostępny!

Mikrokontrolery serii STM32U5 to najnowsza generacja układów, która cechuje się ekstremalnie niskim poborem mocy. Dodatkowo rdzeń Cortex-M33, który znajduje się w układzie dostosowany jest do obecnych wymagań urządzeń pod kątem bezpieczeństwa aplikacji.

Układy te zalecane są w urządzeniach, które są krytyczne pod kątem bezpieczeństwa jak wearables, aplikacje smart, urządzenia medyczne, automatyka domowa, czujniki przemysłowe.

Płytki ewaluacyjne Nucleo-144

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.

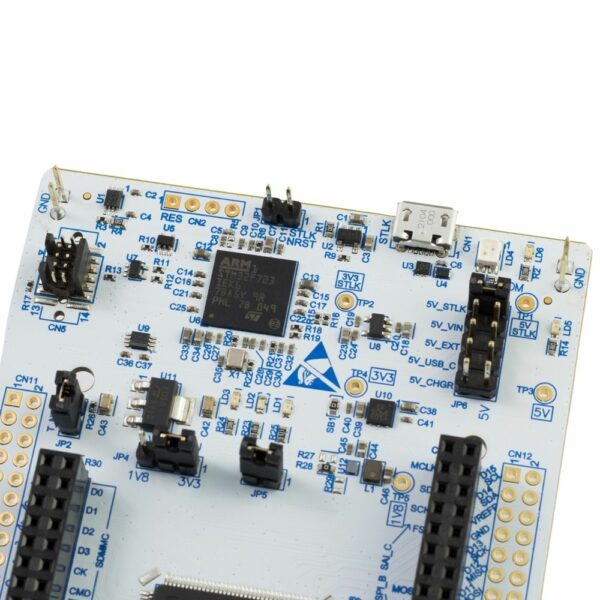

Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V3. Układ jest integralną częścią PCB, ale posiada możliwość użycia go z zewnętrznym układem STM32.

Płytki Nucleo-144 posiadają dwa rodzaje złącz:

• ST Zio – złącze rozszerzające dobrze znany standard Arduino Uno R3
• ST Morpho – udostępniające wszystkie porty I/O mikrokontrolera

ST Microelectronics dostarcza masę przykładów i bibliotek.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

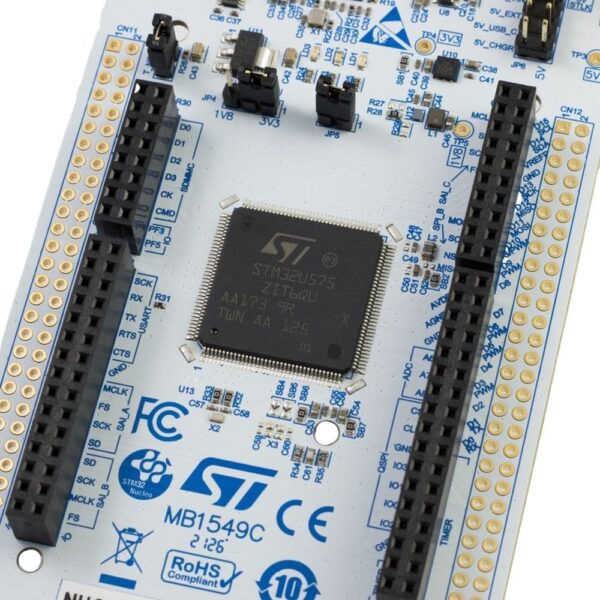

• Mikrokontroler STM32U575ZIT6Q
  • Rdzenie: Cortex-M33
  • Maksymalne taktowanie: 160 MHz
  • Pamięć Flash: 2 MB
  • Pamięć SRAM: 784 kB (192 + 64 + 512 + 16)
  • Pamięc Backup RAM: 2 kB + 128 Backup Registers
  • 2 x DMA
  • DMA2D
  • GPIO: 113
  • Touch Sensors: 24
  • Interfejsy
    • 4 x I2C
    • 3 x SPI
    • 2 x OCTOSPI
    • 3 x USART
    • 2 x UART
    • 1 x LPUART
    • 2 x SAI
    • 1 x FDCAN
    • 1 x USB OTG FS
    • 1 x USB-C Power Delivery
    • 2 x SDMMC
    • 1 x Camera Interface
    • 1 x PSSI
    • FSMC
  • Interfejsy Analogowe
    • 1 x ADC 12-bit
    • 1 x ADC 14-bit
    • Kanały ADC łącznie: 24
    • 1 x DAC (2 kanały)
    • Wewnętrzne źródło odniesienia
    • 2 x Komparator analogowy
    • 2 x Wzmacniacz operacyjny
  • Przetwarzanie
    • CORDIC co-processor
    • 6 x Multi-function Digital Filter
    • 1 x Audio Digital Filter
    • FMAC (Filter Mathematical Acceletator)
  • Grafika
    • Akcelerator Chrom-ART
    • Sprzętowe dekodowanie JPEG
  • Timery
    • 2 x Advanced Control 16-bit
    • 4 x General Purpose 32-bit
    • 3 x General Purpose 16-bit
    • 2 x Basic 16-bit
    • 4 x Low Power 16-bit
    • 2 x SysTick
    • 2 x Watchdog
    • 1 x RTC
  • TRNG
  • HASH (SHA-256)
  • Większość GPIO toleruje 5 V
• Interfejs USB OTG – gniazdo USB-C
• Oscylator RTC 32,768 kHz
• Diody LED
  • Komunikacja USB
  • Zasilanie
  • 3x Dioda użytkownika
• Przyciski
  • Reset
  • Użytkownika
• Wbudowany programator / debugger ST-Link V3
  • Złącze micro USB
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V

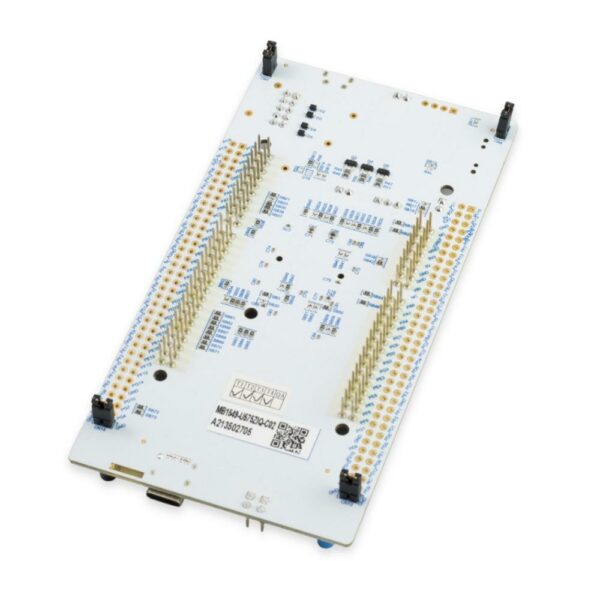

• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Płytka na dzień 7.21.2021 nie jest zgodna z ARM mbed – trzeba sprawdzać kiedy pojawi się obsługa.
