Czym jest I2C i jak działa? Praktyczne wprowadzenie dla początkujących
Czym jest I2C i jak działa? Praktyczne wprowadzenie dla początkujących
W świecie mikrokontrolerów i elektroniki cyfrowej bardzo często spotykamy się z różnymi sposobami komunikacji pomiędzy urządzeniami. Jednym z najpopularniejszych i najwygodniejszych protokołów jest I2C. To właśnie dzięki niemu możemy podłączyć do naszej płytki Arduino czy ESP32 czujniki temperatury, wyświetlacze czy zegary czasu rzeczywistego, używając zaledwie dwóch przewodów. Ale co tak naprawdę kryje się za tą nazwą i dlaczego I2C zyskało tak dużą popularność?
🔌 Co to jest I2C?
I2C to magistrala komunikacyjna opracowana przez firmę Philips (dziś NXP) pod koniec lat 80. Jej głównym założeniem było uproszczenie komunikacji pomiędzy układami scalonymi w jednym urządzeniu. Dziś, ponad 30 lat później, I2C nadal jest szeroko stosowane – zarówno w przemyśle, jak i w projektach DIY.
Największą zaletą I2C jest to, że do komunikacji wystarczą tylko dwa przewody: jeden do przesyłu danych (SDA) i drugi do taktowania (SCL). To oznacza, że możemy podłączyć wiele różnych urządzeń do jednego mikrokontrolera bez potrzeby stosowania dziesiątek kabli.
🧷 Jak działa magistrala I2C?

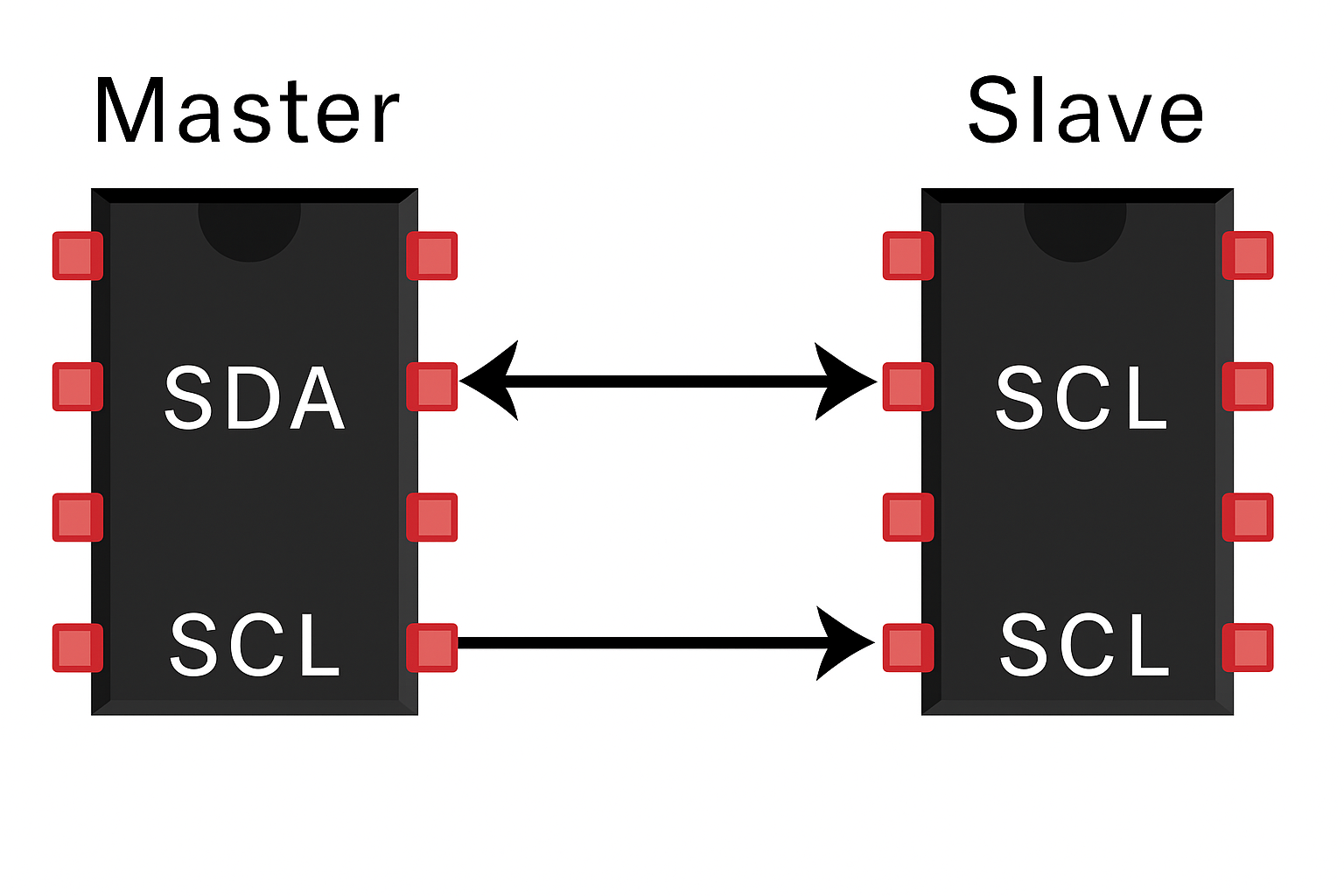

W magistrali I2C zawsze występuje jedno urządzenie nadrzędne, tzw. master – najczęściej jest to mikrokontroler, np. Arduino. To ono inicjuje komunikację i zarządza przepływem danych. Urządzenia podrzędne, czyli tzw. slave, to np. czujniki, wyświetlacze czy ekspandery – odpowiadają one tylko wtedy, gdy zostaną wywołane przez mastera.
Każde urządzenie slave w systemie I2C ma przypisany unikalny adres, najczęściej zapisany w formie szesnastkowej (np. 0x76). Dzięki temu master wie, z którym urządzeniem się aktualnie komunikuje. Niektóre moduły mają adresy stałe, inne pozwalają na zmianę adresu za pomocą zworki lub programowo, co jest szczególnie przydatne, gdy chcemy podłączyć dwa takie same moduły jednocześnie.
⚙️ Co jest potrzebne do działania I2C?
Aby magistrala I2C działała prawidłowo, potrzebujemy:
- przewodu SDA (Serial Data) – linia przesyłu danych,
- przewodu SCL (Serial Clock) – linia zegarowa,
- zasilania (VCC i GND),
- oraz – co bardzo ważne – rezystorów podciągających.
Rezystory podciągające są potrzebne, ponieważ linie SDA i SCL działają jako tzw. „otwarty kolektor” – to znaczy, że urządzenia potrafią tylko ściągnąć linię do masy, ale nie potrafią jej samodzielnie podciągnąć do napięcia zasilania. Dlatego to zadanie przejmują właśnie rezystory (zwykle 4.7 kΩ), które podciągają linie do poziomu logicznego „1”. Wiele gotowych modułów ma już je wbudowane, ale warto o tym pamiętać, jeśli budujemy coś samodzielnie.
🚦 Prędkości pracy I2C
I2C może pracować z różnymi prędkościami transmisji danych. W projektach hobbystycznych zazwyczaj spotykamy się z dwiema:
- Standard Mode – do 100 kHz,
- Fast Mode – do 400 kHz.
Są też bardziej zaawansowane tryby jak High-Speed (do 3,4 MHz), ale są one stosowane rzadko i wymagają specjalnych warunków oraz sprzętu.
📦 Zalety i ograniczenia I2C
Zalety:
- Do komunikacji wystarczą tylko dwa przewody, niezależnie od liczby urządzeń,
- Łatwa implementacja w mikrokontrolerach takich jak Arduino, ESP32, STM32 czy Raspberry Pi,
- Bardzo szerokie wsparcie w bibliotekach i dokumentacji,
- Oszczędność pinów – co ma znaczenie w projektach z ograniczoną liczbą GPIO.
Wady:
- Ograniczona długość przewodów – I2C dobrze działa tylko na krótkich dystansach (zwykle <50 cm),
- Niższa prędkość niż np. w SPI,
- Każde urządzenie musi mieć unikalny adres – co może stanowić problem, jeśli chcesz użyć dwóch identycznych czujników bez możliwości zmiany adresu.
💡 Przykładowe zastosowania
I2C to protokół obecny niemal wszędzie. W codziennych projektach hobbystycznych możesz go spotkać w:
- czujnikach środowiskowych (BME280, HTU21D, BH1750),
- wyświetlaczach OLED/LCD z konwerterem I2C (np. 0.96” OLED SSD1306),
- modułach zegarów czasu rzeczywistego (np. DS3231),
- ekspanderach portów GPIO (np. PCF8574),
- magnetometrach i akcelerometrach (np. MPU6050).
🛒 Moduły I2C w naszym sklepie
Jeśli chcesz przetestować I2C w praktyce, sprawdź naszą ofertę modułów:
📚 Co dalej?
W kolejnym artykule pokażemy, jak za pomocą prostego programu o nazwie I2C Scanner odnaleźć adres podłączonego urządzenia I2C. To narzędzie bardzo często ratuje skórę, gdy „coś nie działa”. Dzięki niemu sprawdzisz, czy Twój czujnik rzeczywiście odpowiada i jaki ma adres.
